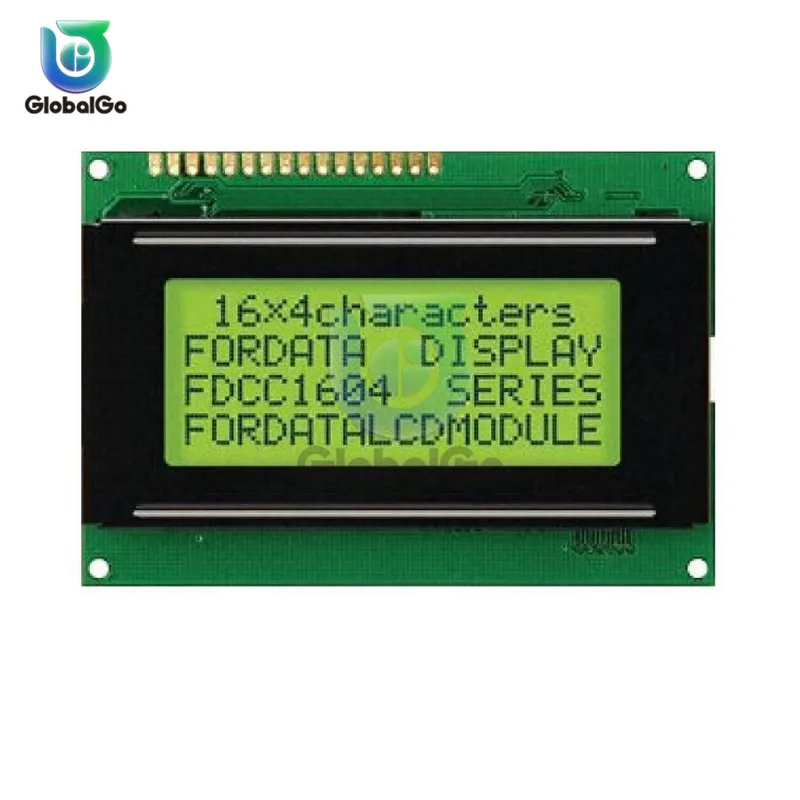

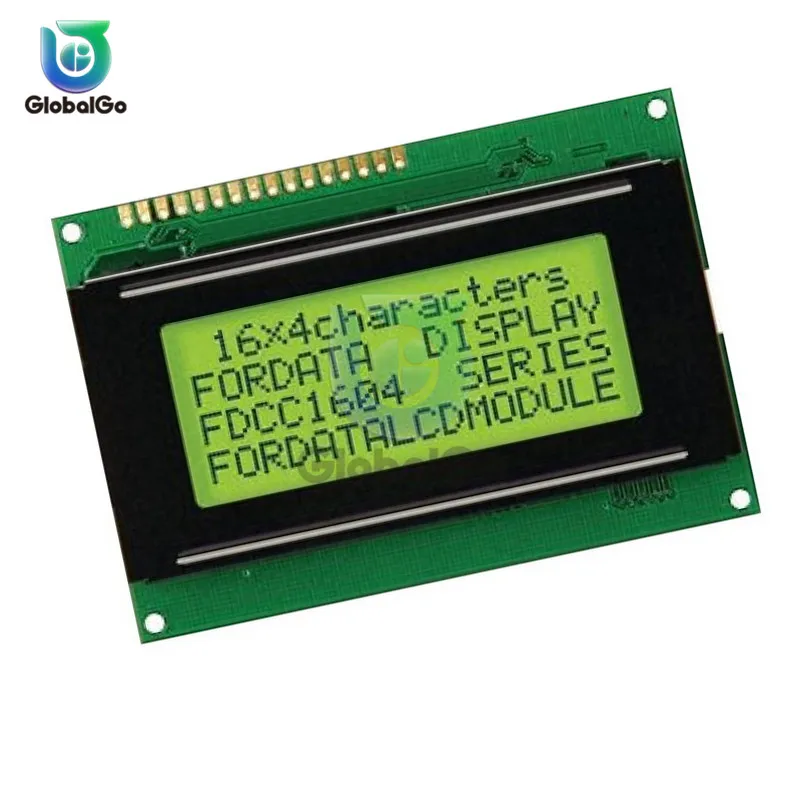

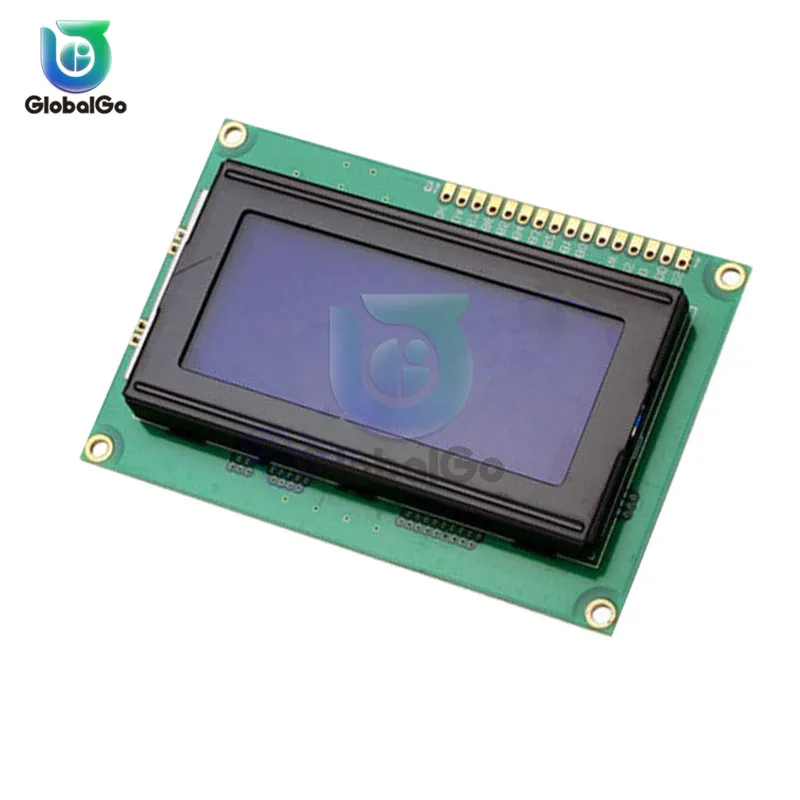

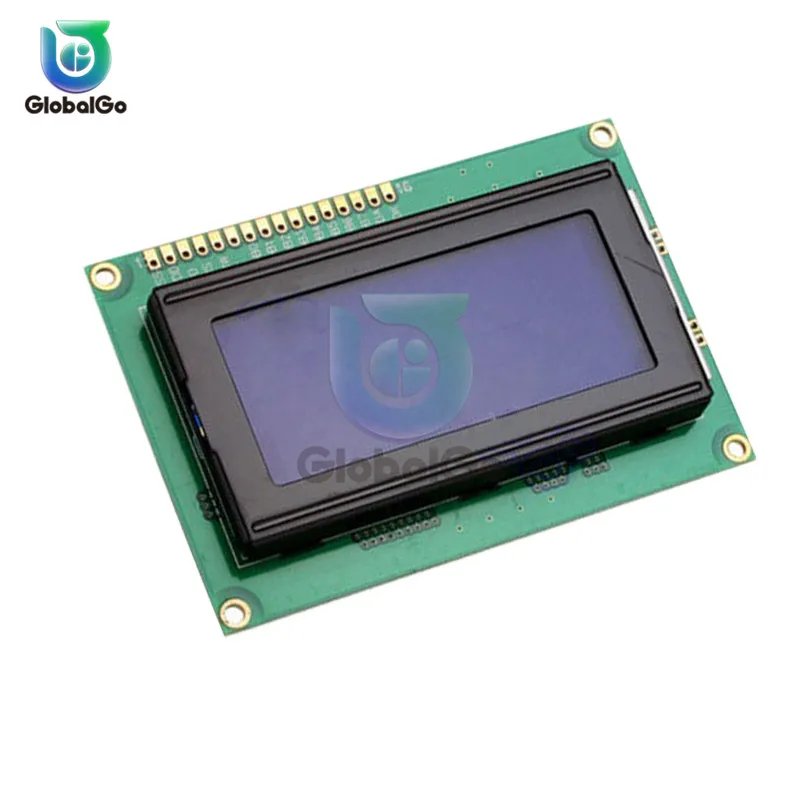

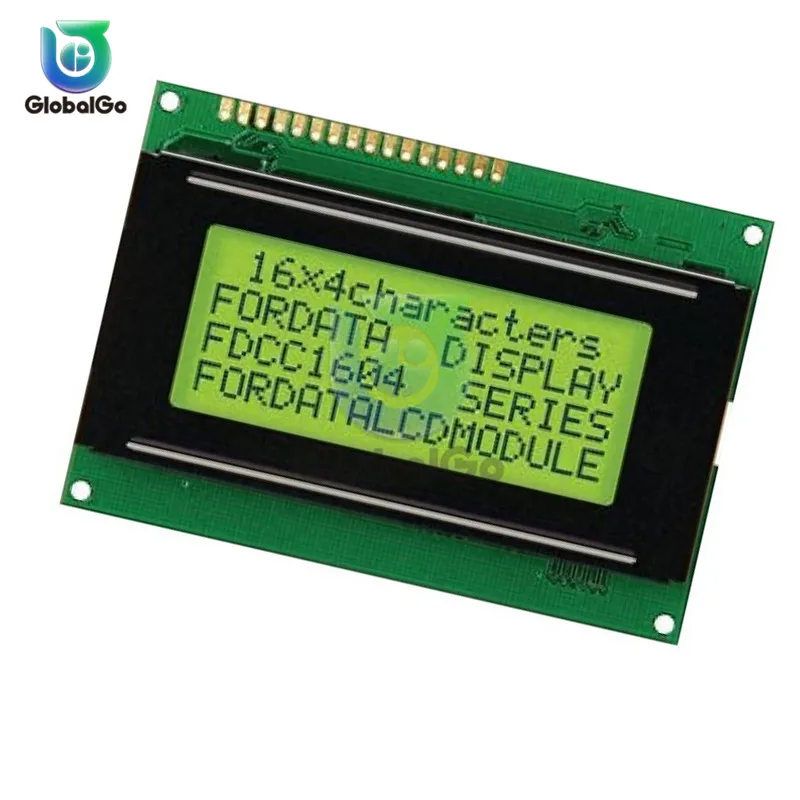

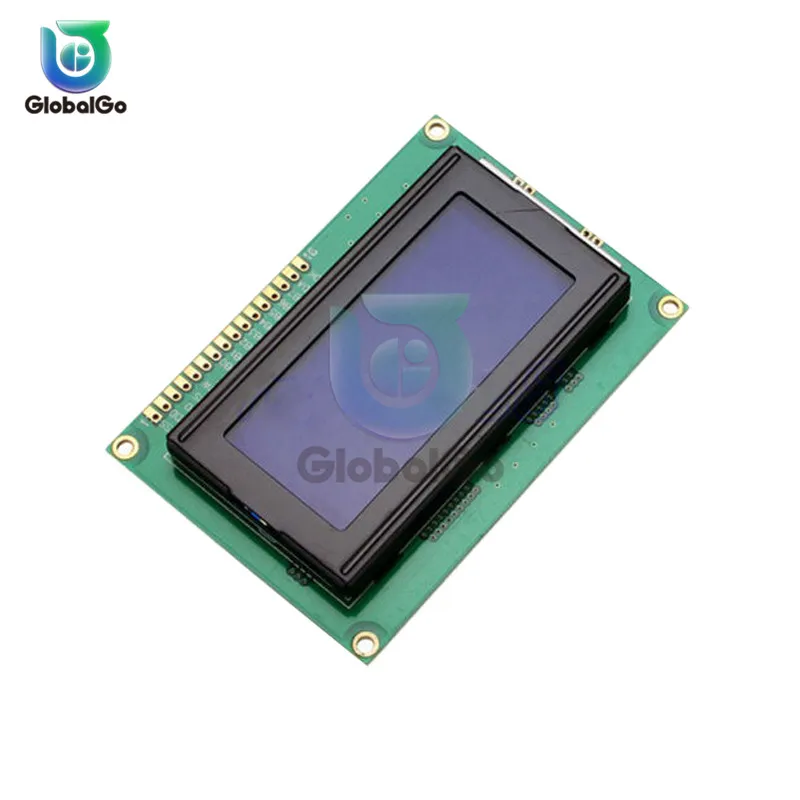

Модуль ЖК-дисплея 1604, желтый, синий экран, 16*4 символов IIC, модуль ЖК светодиодный для arduino, Комплект сделай сам 5 В
305,18₽
В наличии!
GlobalGo Store - Надежность 95.25%
Более 5156 подписчиков, дата открытия магазина 20.05.2019
- Положительные оценки: 97% (5211)
- Соответствие описанию: 96%
- Отвечает на сообщения: 94%
- Скорость отправки: 94%
Последнее обновление: 28.09.2024
1604 ЖК-модуль 16X4 символьный ЖК-дисплей модуль LCM синийжелтый че...
2 Отзывов
18 Заказов
269,90₽
Параметр:
Размер формы: 86,96*60*13 мм
Площадь дисплея: 62,3*27,6 мм
Номер персонажа: 16*4
Тип стекла: желтая зеленая пленка/синяя пленка
Задняя светильник типа на выбор: желтый зеленый светильник/синий
Рабочее напряжение: 5 В
Рабочая температура: -20 -70 ℃
Температура хранения: -30 -80 ℃
Описание интерфейса:
Стандартный 16x4 ЖК-модуль символов
1604 стандартный 16 ножной интерфейс, который:
Первые ножки: VSS для наземной мощности
Второй фут: VDD 5V положительный источник питания
Третья ступня: V0-это терминал регулировки контрастности ЖК-дисплея, когда положительный источник питания является самым слабым, контраст является самым высоким, когда мощность заземления является самой высокой. Когда контраст слишком высок, он будет генерировать ghosting. При использовании, мы можем отрегулировать контрастность через потенциометр 10K.
4 фута: RS-это выбор регистра, высокая мощность обычно выбирает регистр данных, низкий обычный регистр инструкций по выбору.
Пятая фута: R/W-это сигнальная линия чтения и записи, высокая мощность, как правило, считывается, низкое электричество, как правило, запись. Когда RS и RW работают вместе для низкой мощности, они могут писать инструкции или отображать адреса. При низком уровне RS RW может считывать сигналы с высокой мощностью. Когда RS высокий уровень, RW может записывать данные для низкой мощности.
Шестая ступня: e-конец делает конец, когда e-конец от высокого уровня переходит в низкую мощность, ЖК-модуль выполняет команду.
От седьмого до 14 футов: D0 ~ D7 были 8 двунаправленными линиями данных.
Пятнадцать футов: Катод питания с подсветкой
Шестнадцатая ступня: источник питания с подсветкой отрицательного полюса
