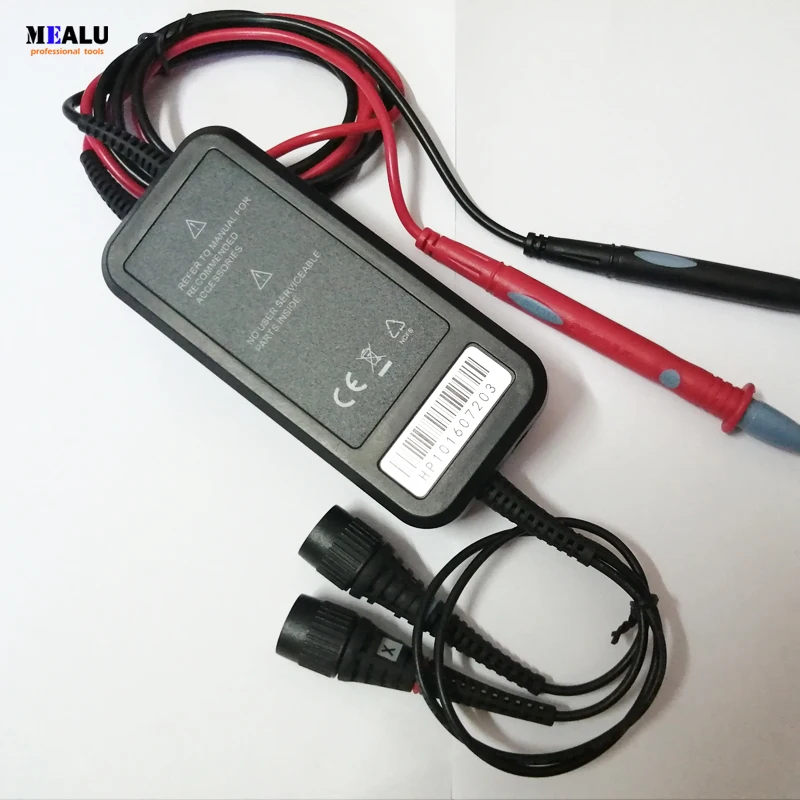

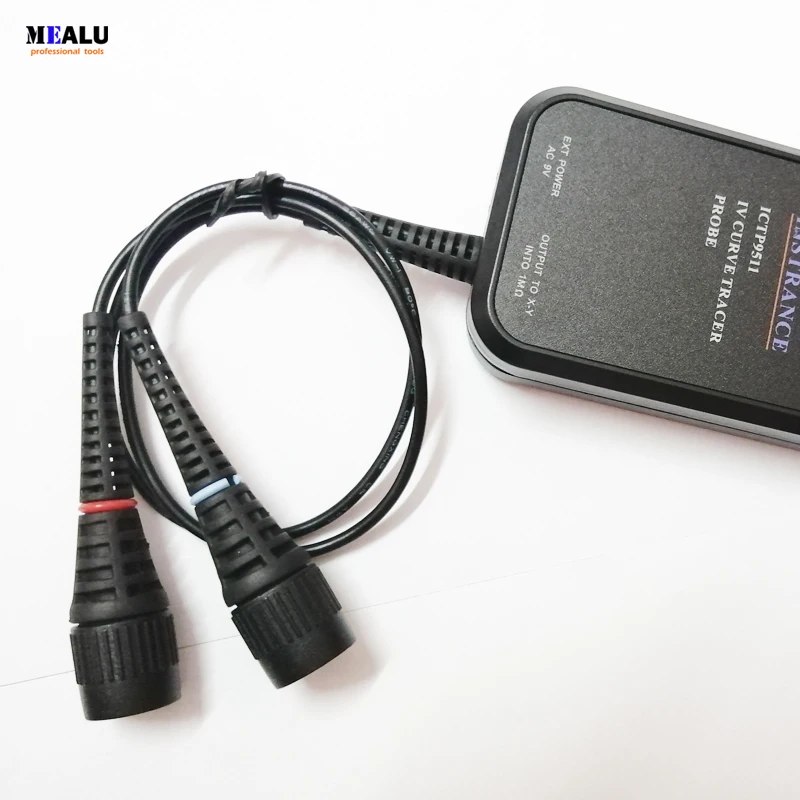

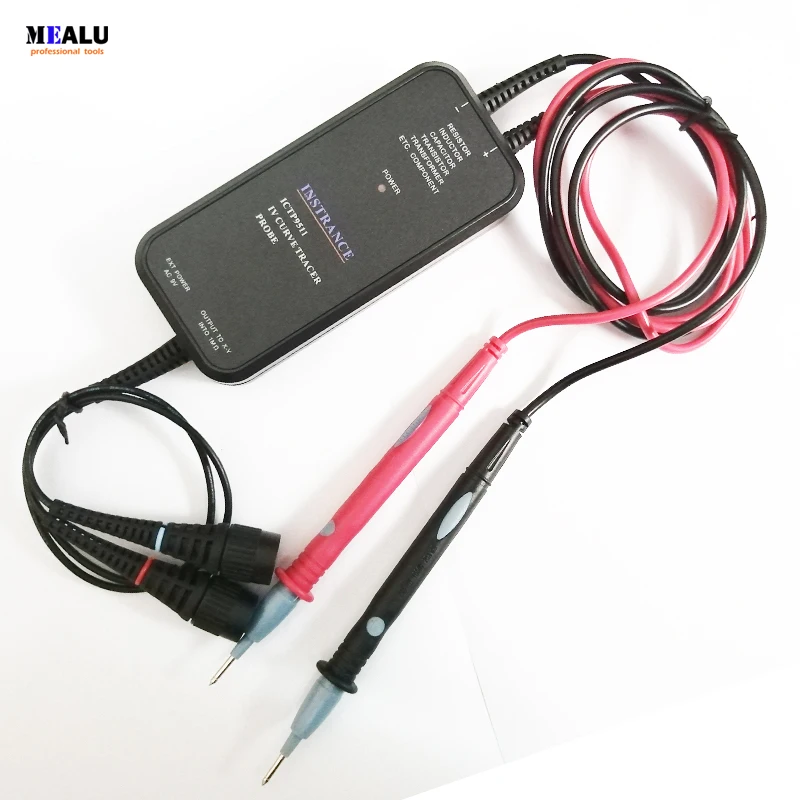

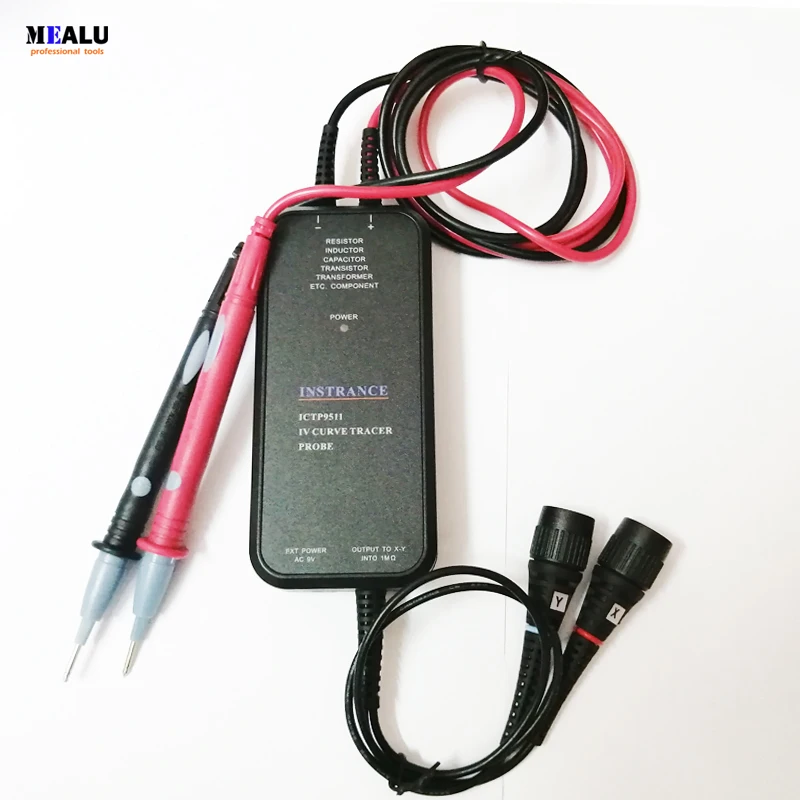

ICTP9511 IV Curve Tracer Probe обычно используется с осциллографом аттенюатор пробник напряжения

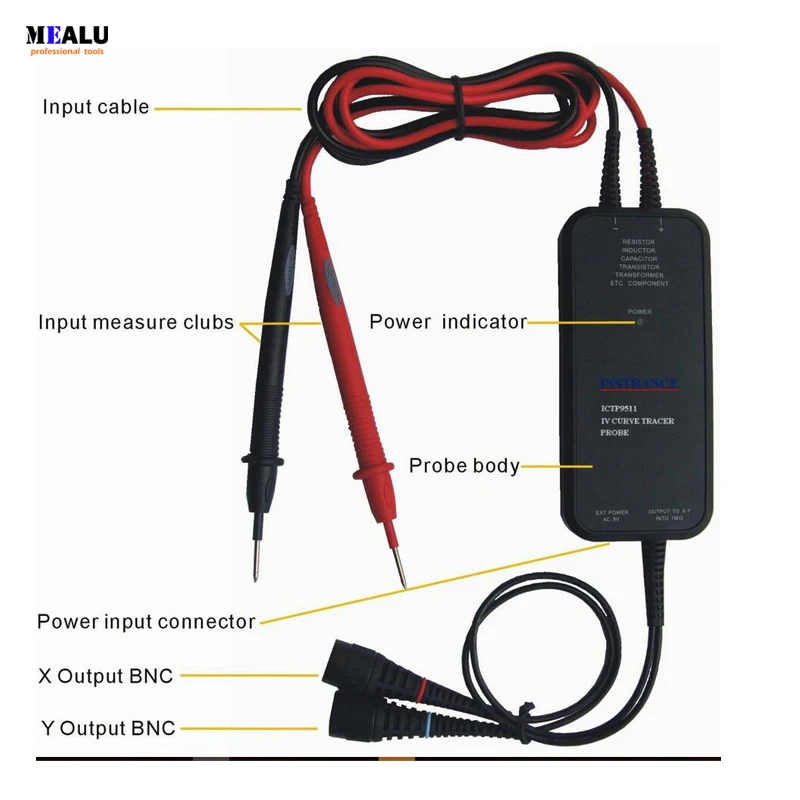

Краткое введениеICTP9511 IV curve tracer probe обычно используется с осциллографом. Отображение кривой I-V измеряемого объекта на экране осциллографа для измерения или анализа сопротивления, индуктора, конденсатора, транзистора, трансформатора и т. Д. Также может использоваться для анализа различных параметров цепи.Если вы хотите проверить или отремонтировать PCBA или неправильный инструмент, сравнение с золотой доской может быть очень умным подходом в повседневной практике. Когда вы можете использовать его мастерски, эффективность будет намного выше, чем многометровый и рутинный зонд.Возможно, самое превосходное в том, что ICTP9511 может быть использован, в то время как объект PCBA или инструмент не может быть позволен зарядить или включить. На самом деле, мы часто сталкиваемся с этими условиями. Например, если неправильный инструмент включен, ошибки могут увеличивать и увеличивать потери.Он может использоваться в следующих местах, как правило:

Проверьте комбинацию компонентов и компонентов

Проверьте трансформатор или Катушки Двигателя

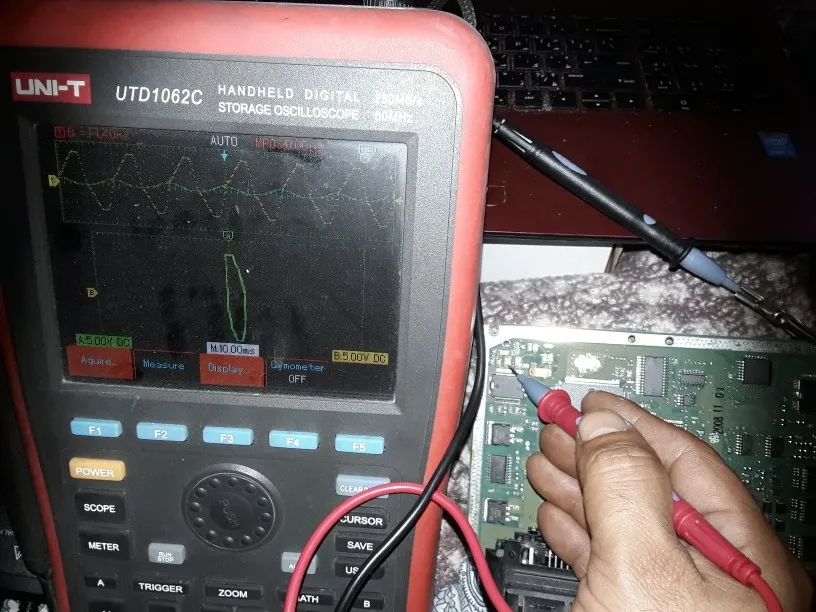

Проверка и ремонт PCBA

Проверка и ремонт электронных инструментов

Измерение и анализ параметров цепи

Базовый Электронный эксперимент

Основные характеристики

Электрическая спецификация

Выход адаптера переменного тока

AC9V 100mA

Вход адаптера переменного тока

AC220V 50 ~ 60 Гц

Стандартная Механическая Спецификация

Длина входного кабеля

Приблизительно 100 см

Длина выходного кабеля

Около 50 см

Корпус зонда

120 × 55 × 24 (мм)

Вес

300 г

Спецификация окружающей среды

Рабочая температура

0 ~ 40 ℃

Хранение температуры

-10 ~ 45 ℃

Рабочая влажность

85% RH

Хранение влажности

90% RH

Рабочая высота

3000 м

Хранение высоты

12000 м

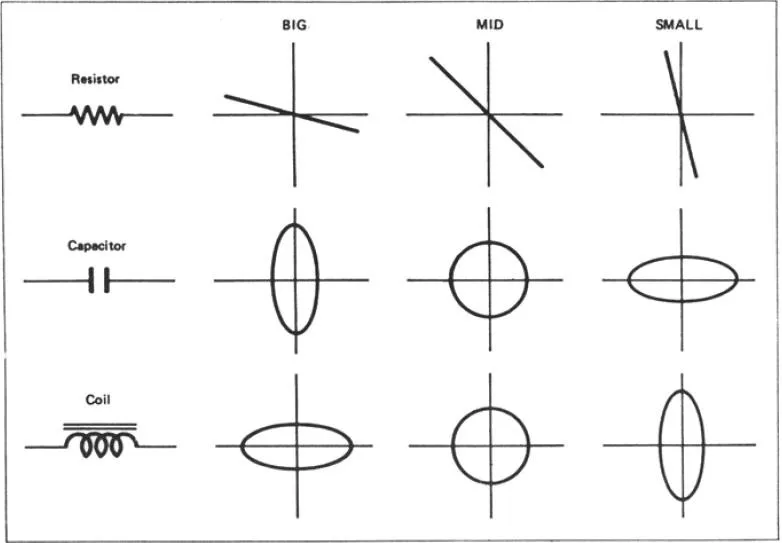

Пример I-V трассировки кривой для некоторых компонентов:

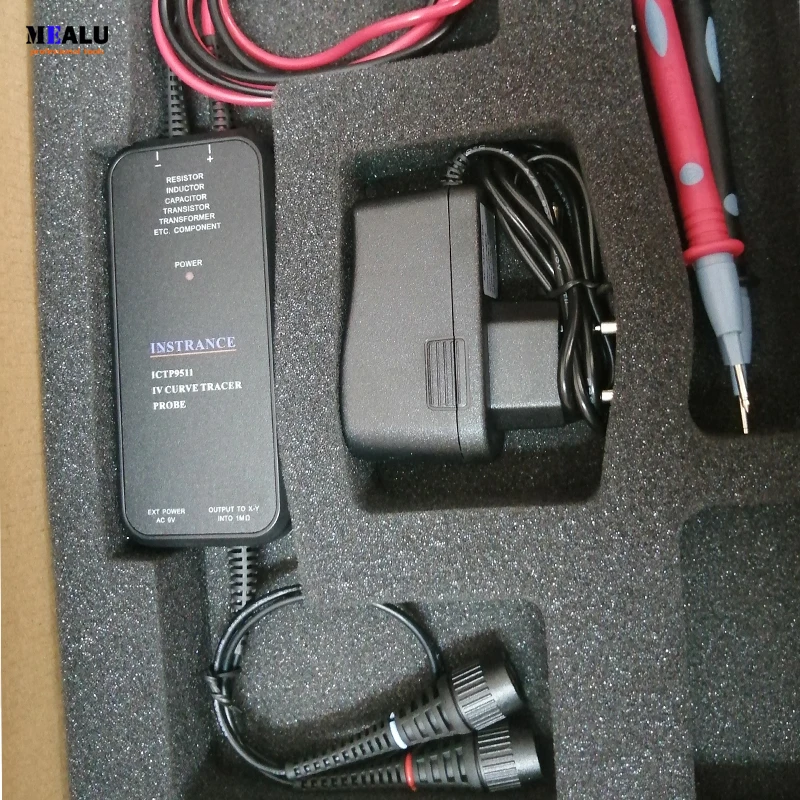

Упаковочный лист:

1 шт. зонд ICTP9511

1 шт. руководство по эксплуатации

1 шт. адаптер переменного тока

Подготовка к использованию

Перед подключением адаптера переменного тока к электрической розетке Проверьте напряжение линии. Напряжение линии должно совпадать со следующим списком. Если используется неправильное напряжение линии, это повредит продукт и адаптер переменного тока.

Входное напряжение адаптера переменного тока

Частота

AC220V

50 ~ 60 Гц

Предупреждение:Используйте только адаптер переменного тока, указанный для этого продукта

Избегайте травм и предотвращайте повреждение этого продукта.

Краткое введение

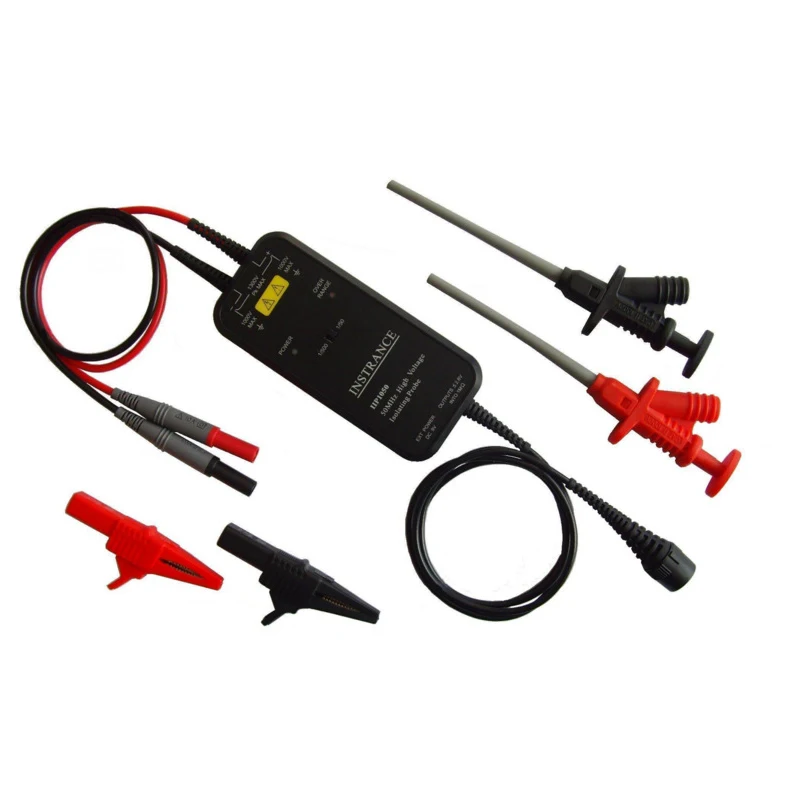

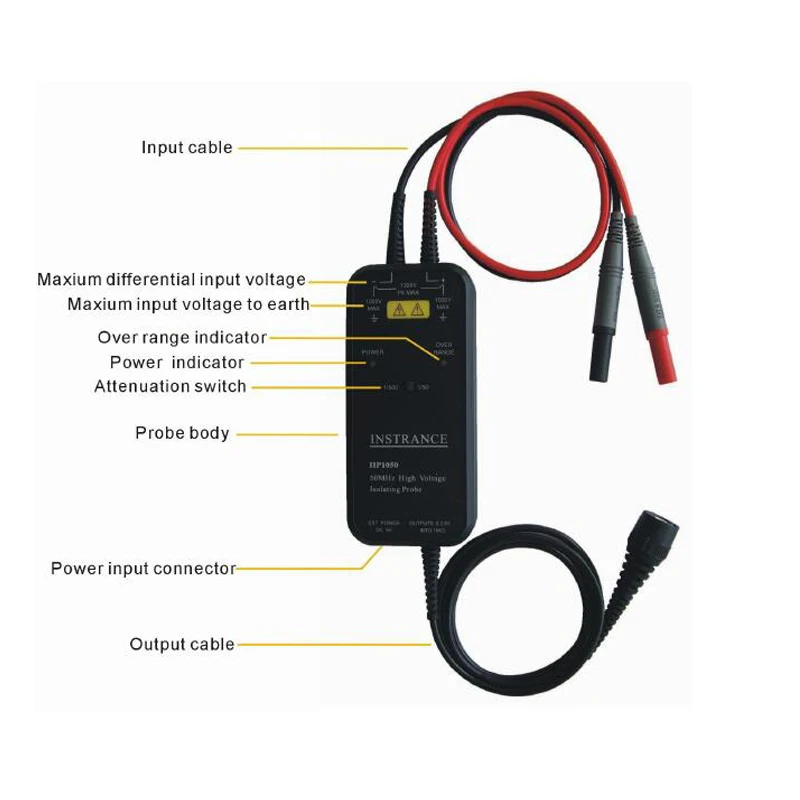

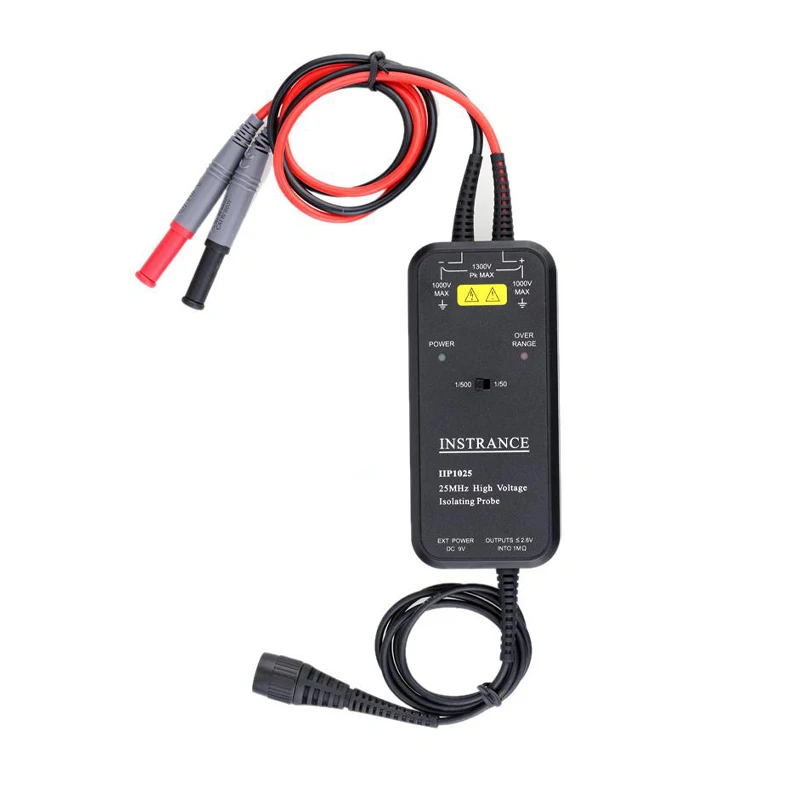

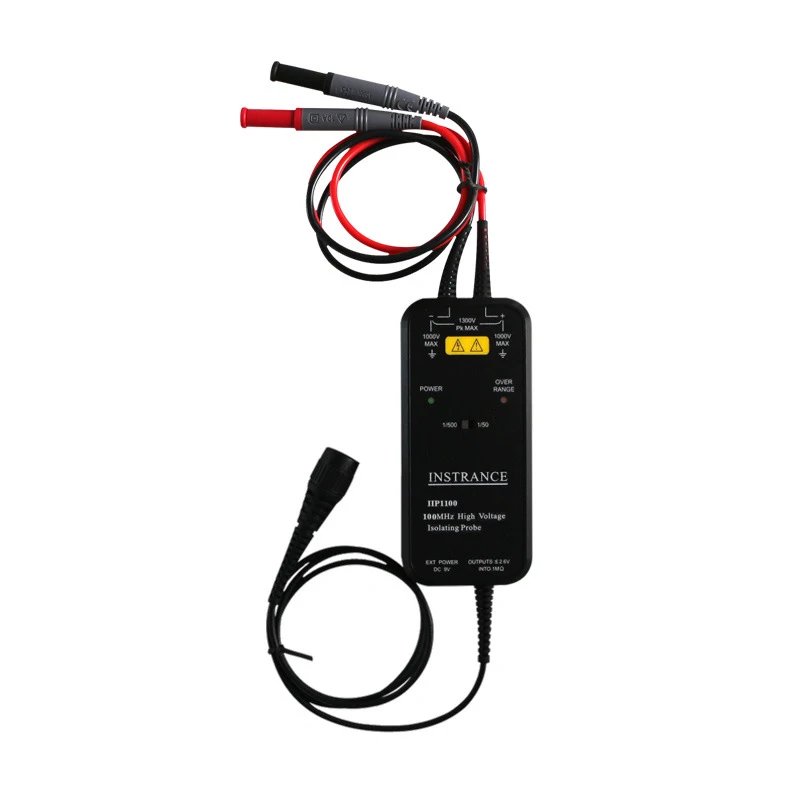

IIP1000 серия высоковольтный изолирующий зонд применяет дифференциальный входной режим. Он используется в месте, где необходимо измерять высокое напряжение или изолировать от земли, как правило.

IIP1000 серия высоковольтный изолирующий зонд поставляет два диапазона затухания 1/50 и 1/500 для выбора. Максимальное измеряемое дифференциальное напряжение составляет 130 в (постоянный ток + Пик переменного тока) и 1300 в (постоянный ток + Пик переменного тока) соответственно.

IIP1000 серия высоковольтный изолирующий зонд имеет функцию сигнализации на дальность действия. Это означает, что светодиодный индикатор красного цвета.

IIP1000 серия высоковольтный изолирующий зонд небольшой и надежный. Он имеет очень высокую стабильность, надежность и точность.

Он может использоваться в следующих местах, как правило:

Измерение без подключения к земле

Измерение высокого напряжения или сильного электричества

Переключатель-режим питания дизайн

Конструкция преобразования мощности переменного тока

Инвертор и UPS

Конструкция преобразователя

Электронный дизайн балласта

Дизайн электромотора

Дизайн дисплея CRT

Электрический и электронный эксперимент

Характеристики

Модель

IIP1025

IIP1050

IIP1100

Полоса пропускания (-3 дБ)

25 МГц

50 МГц

100 МГц

Время подъема

14ns

7ns

3.5ns

Точность постоянного тока

± 2%

Соотношение

1/50,1/500

Входное сопротивление

Один конец к GND:4MΩ

Между 2 входными концами: 8 мΩ

Входная емкость

Один конец к GND:7pF

Между 2 входными концами: 3,5 PF

Максимальное дифференциальное входное напряжение

1/50: 130 в (постоянный ток + Пик переменного тока)

1/500: 1300 в (постоянный ток + Пик переменного тока)

Максимальное входное напряжение в обычном режиме

1000Vrms,CATⅡ

600Vrms,CATⅢ

Шум

1/50: ≤ 1,5 mVrms

1/500: ≤ 1mVrms

Линейность

± 1%

Время задержки

20ns ± 1ns

CMRR

DC: ≥ 80 дБ

100 кГц: ≥ 60 дБ

1 МГц: ≥ 50 дБ

Перенапряжение сигнала тревоги

1/50: 140 В ± 4 в (постоянный ток + Пик переменного тока)

1/500: 1400 В ± 4 0 В (постоянный ток + Пик переменного тока)

Выход адаптера переменного тока

DC9V,1000mA

Вход адаптера переменного тока

AC100 ~ 240 В, 50 ~ 60 Гц

Механическая Спецификация

Длина входного кабеля

IIP1025/IIP1050:60 см; IIP1100:30 см

Длина выходного кабеля

90 см

Зажимы для аллигатора

85 × 40 × 13 (мм)

Зажимы для клещей

160 × 45 × 13 (мм)

Корпус зонда

120 × 55 × 24 (мм)

Вес

160 г

Экологические характеристики

Рабочая температура

0 ~ 40 ℃

Температура хранения

-10 ~ 45 ℃

Рабочая влажность

85% RH

Humidty для хранения

90% RH

Рабочая высота

3000 м

Высота хранения

12000 м

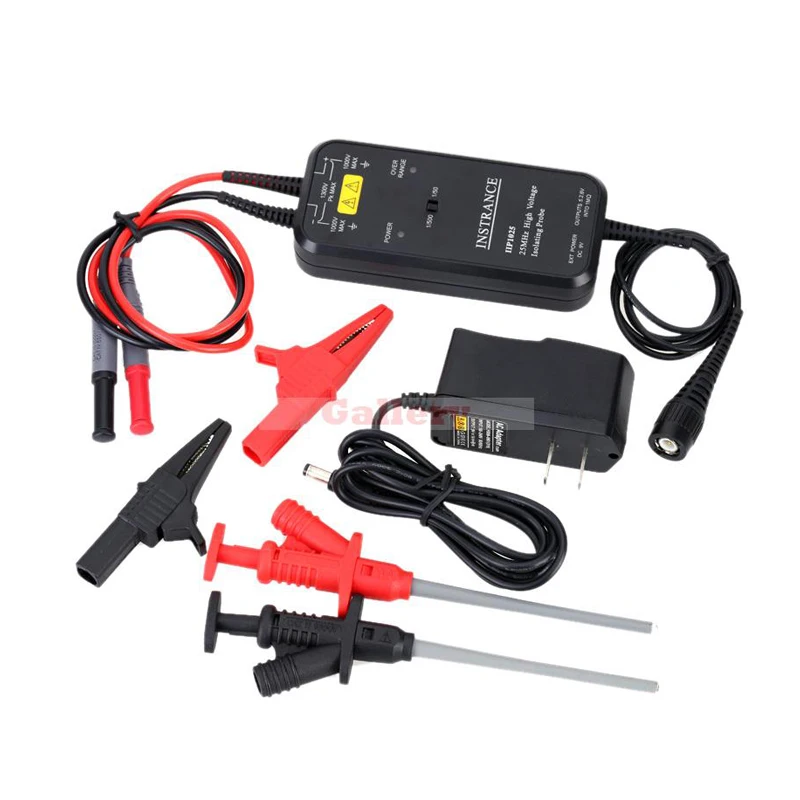

Упаковочный лист:

1 шт высоковольтный изолирующий зонд

1 шт. руководство по эксплуатации

1 шт. адаптер переменного тока(США или ЕС)

1 шт. красный зажим аллигатора

1 шт. черный зажим аллигатора

1 шт. красный зажим

1 шт. черный зажим клещи

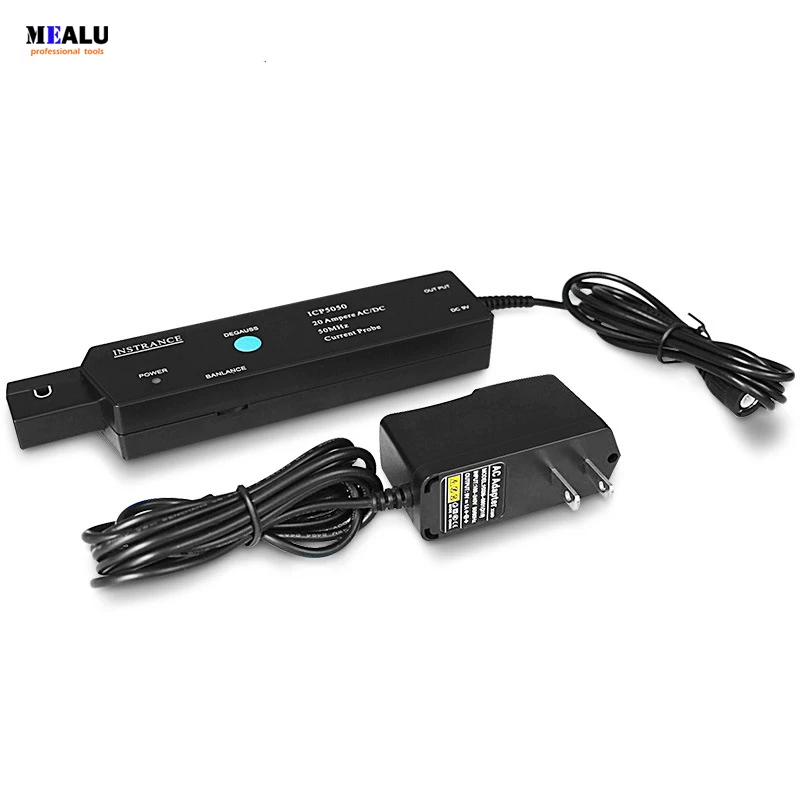

Датчик тока серии ICP5000 Способен измерять до 50 МГц сигналы тока с погрешностью в <3% постоянного тока через передовую технологию close loop со встроенным преобразователем, который в основном используется для измерения тока в различных промышленных применениях, и его Диапазон тока до 20A(DC + peak AC).

Больше преимуществ, этот датчик тока хорошо сочетается с IIP1000 серии дифференциальный Зонд высокого напряжения на задержке сигнала, ошибка задержки <1ns, это обеспечивает большую выгоду для конечных клиентов, чтобы измерить напряжение в реальном времени и текущий сигнал в то же время, и выполнять анализ мощности более удобно, но гораздо дешевле.

Этот зонд обеспечивает высокую точность и надежность производительности, а также очень портативную, прочную структуру.

Область применения:

Измерение тока без касания

Анализ/Измерение мощности

Новый дизайн применения энергии

Светодиодный дизайн для вождения

Переключатель режима PS дизайн

Конструкция преобразования энергии

Обратная система ps3m UPS PS

Сварка, покрытие PS измерение

Привод переменной частоты (VFD)

Монитор двигателя и техническое обслуживание

Электрический/электронный эксперимент

Эксперимент с аппаратом низкого напряжения

Силовая электроника и Электропривод

Основные характеристики

Техническая спецификация

Модель

ICP5025

ICP5050

Полоса пропускания (-3 дБ)

25 МГц

50 МГц

Время подъема

14ns

7ns

Точность

± 3%

Коэффициент преобразования тока

100 мВ/а

Макс. Измерение тока

20А (постоянный ток + Пик переменного тока)

Измерение пикового импульсного тока

50A(Tp≤ 10μs)

Макс. Протестированное напряжение на землю

400 В (постоянный ток + Пик переменного тока)

Шум

≤ 1mVrms

Линейность

± 1%

Задержка во времени

20ns ± 1ns

Выход адаптера переменного тока

DC9V,1000mA

Вход адаптера переменного тока

AC100 ~ 240 В, 50 ~ 60 Гц

Механическая Спецификация

Макс. Диаметр проводника

4,5 мм

Длина кабеля

Около 150 см

Размер корпуса зонда

188 × 40 × 24 (мм)

Вес тела зонда

150 г

Характеристики окружающей среды

Рабочая температура

0 ~ 40 ℃

Температура хранения

-10 ~ 45 ℃

Операционная RH

85% RH

Хранение RH

90% RH

Рабочая высота

3000 м

Высота хранения

12000 м
