Краткое введениеICTP9511 IV curve tracer probe обычно используется с осциллографом. Отображение кривой I-V измеряемого объекта на экране осциллографа для измерения или анализа сопротивления, индуктора, конденсатора, транзистора, трансформатора и т. Д. Также может использоваться для анализа различных параметров цепи.Если вы хотите проверить или отремонтировать PCBA или неправильный инструмент, сравнение с золотой доской может быть очень умным подходом в повседневной практике. Когда вы можете использовать его мастерски, эффективность будет намного выше, чем многометровый и рутинный зонд.Возможно, самое превосходное в том, что ICTP9511 может быть использован, в то время как объект PCBA или инструмент не может быть позволен зарядить или включить. На самом деле, мы часто сталкиваемся с этими условиями. Например, если неправильный инструмент включен, ошибки могут увеличивать и увеличивать потери.Он может использоваться в следующих местах, как правило:
Проверьте комбинацию компонентов и компонентов
Проверьте трансформатор или Катушки Двигателя
Проверка и ремонт PCBA
Проверка и ремонт электронных инструментов
Измерение и анализ параметров цепи
Базовый Электронный эксперимент
Основные характеристики
Электрическая спецификация
Выход адаптера переменного тока
AC9V 100mA
Вход адаптера переменного тока
AC220V 50 ~ 60 Гц
Стандартная Механическая Спецификация
Длина входного кабеля
Приблизительно 100 см
Длина выходного кабеля
Около 50 см
Корпус зонда
120 × 55 × 24 (мм)
Вес
300 г
Спецификация окружающей среды
Рабочая температура
0 ~ 40 ℃
Хранение температуры
-10 ~ 45 ℃
Рабочая влажность
85% RH
Хранение влажности
90% RH
Рабочая высота
3000 м
Хранение высоты
12000 м
Пример I-V трассировки кривой для некоторых компонентов:

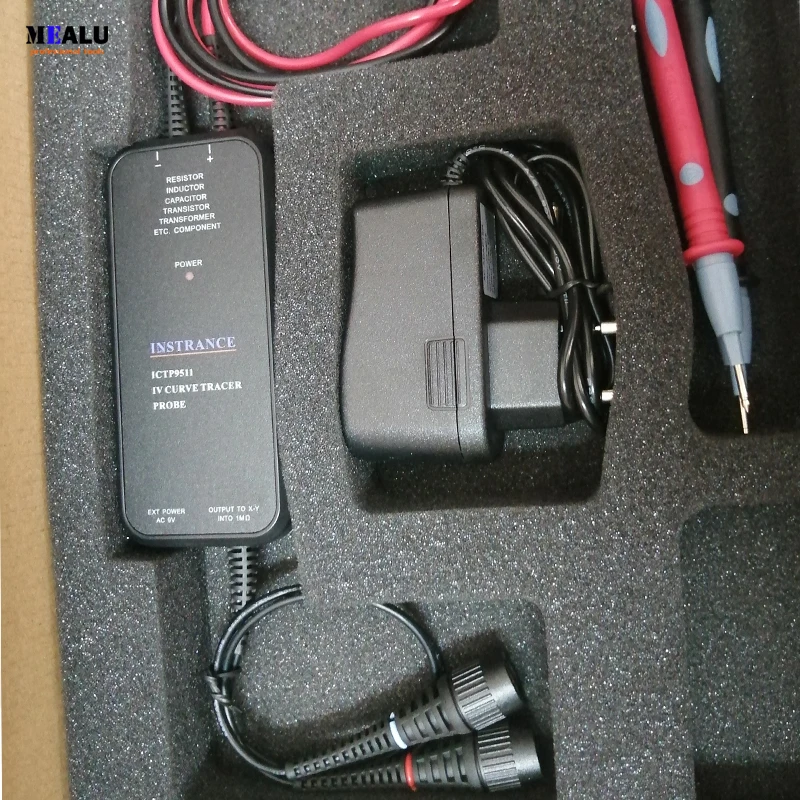

Упаковочный лист:
1 шт. зонд ICTP9511
1 шт. руководство по эксплуатации
1 шт. адаптер переменного тока
Подготовка к использованию
Перед подключением адаптера переменного тока к электрической розетке Проверьте напряжение линии. Напряжение линии должно совпадать со следующим списком. Если используется неправильное напряжение линии, это повредит продукт и адаптер переменного тока.
Входное напряжение адаптера переменного тока
Частота
AC220V
50 ~ 60 Гц
Предупреждение:Используйте только адаптер переменного тока, указанный для этого продукта
Избегайте травм и предотвращайте повреждение этого продукта.
