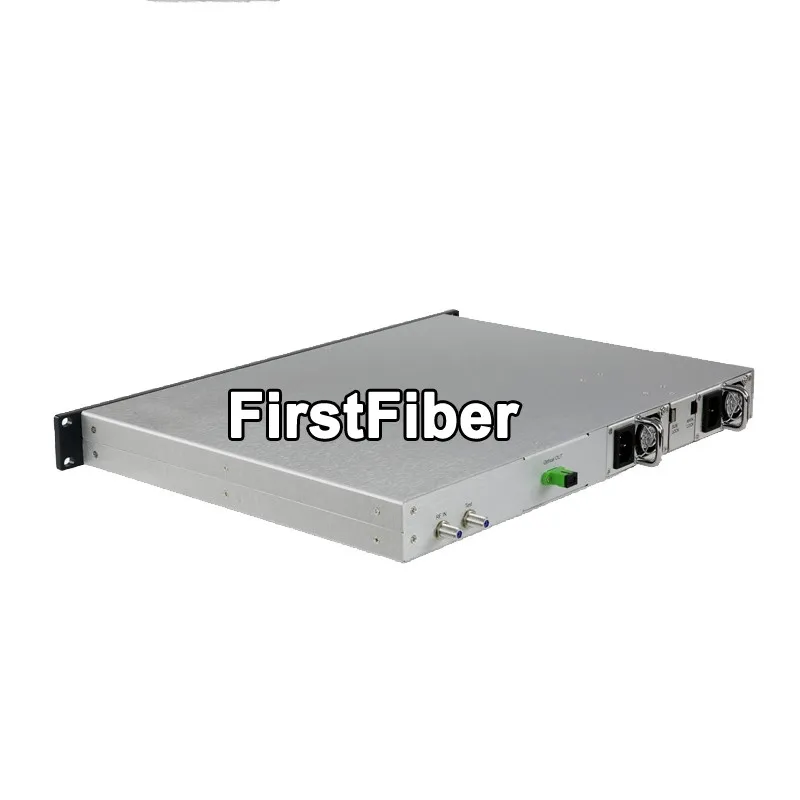

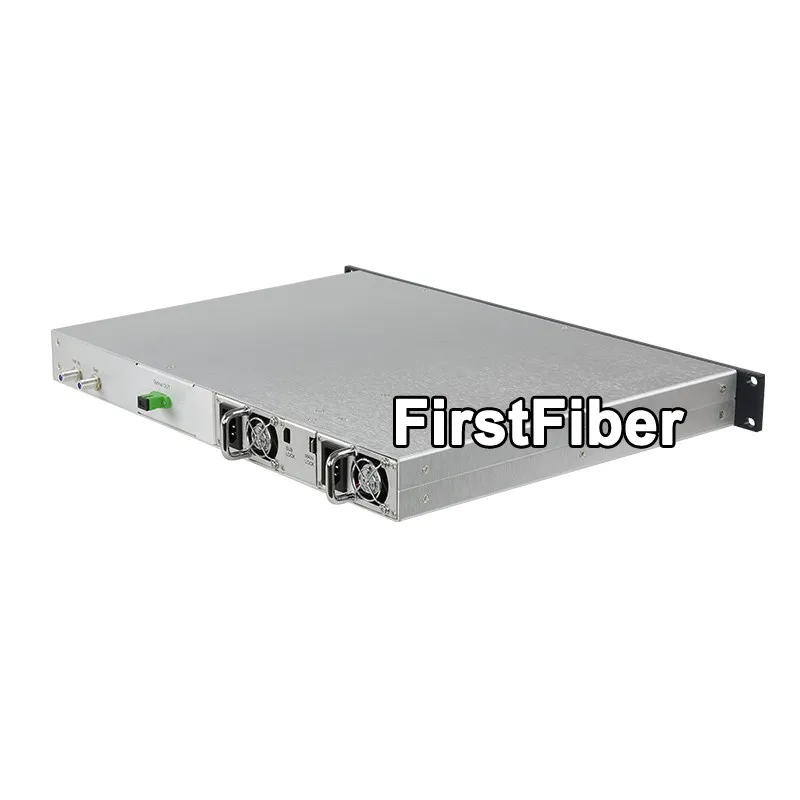

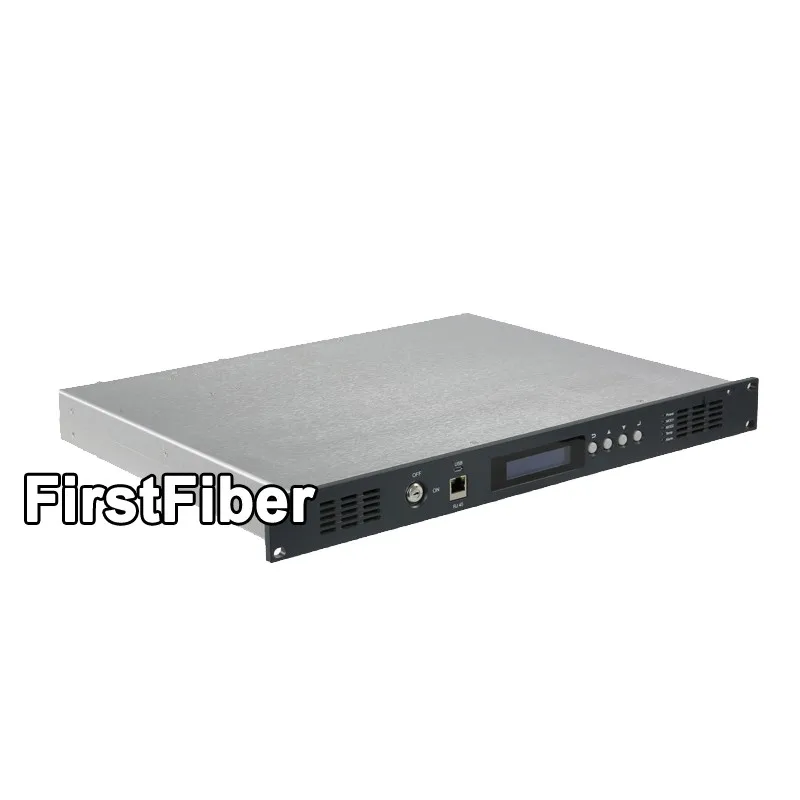

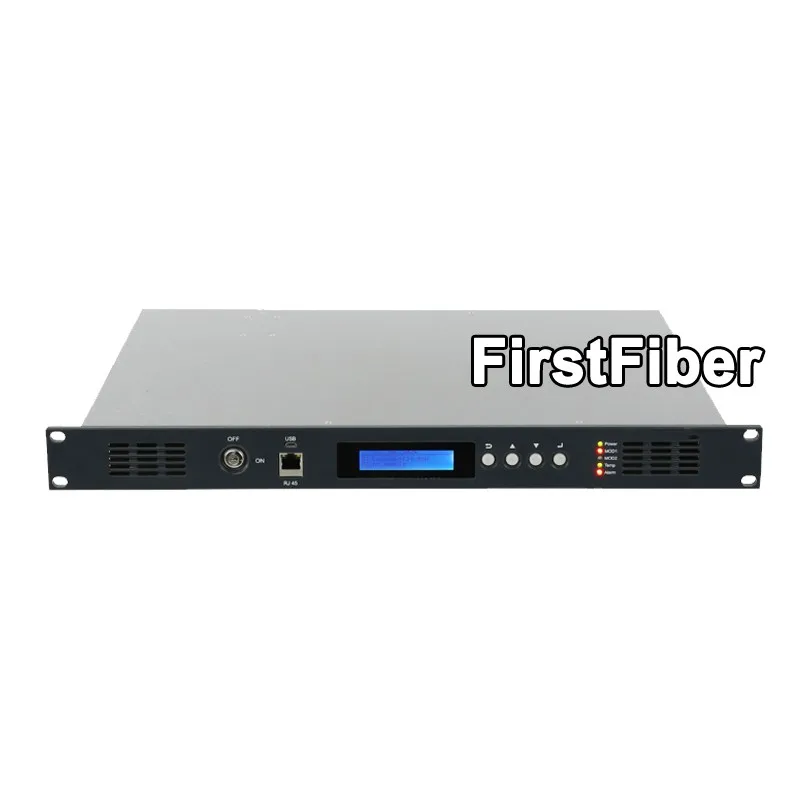

Оптический передатчик CATV 1550 нм, 2 мВт до 10 мВт для опции, модуляция прямой интенсивсветильник, Двойной источник питания

Для получения дополнительной конфигурации или подробной информации, пожалуйста, свяжитесь с нами. Wise (@)firstfiber.cn

Оптические передатчики 1550 нм, разработанные в соответствии с телекоммуникационным стендом, преобразуют амплитудный сигнал CA TV rf В 1550 нм оптический сигнал через одномодовое Оптическое волокно на оптический узел в сети HFC, широко используемые для ТВ-сигнала, цифровой ТВ сигнал. Телефонный голосовой сигнал и передача данных на большие расстояния.Оптический передатчик 1550 нм оснащен надежной стабильной оптической выходной силой цепи и насосной лазерной термоэлектрической цепью контроля температуры холодильника для обеспечения лучшей производительности оборудования и расширения Лазерный пролет. Благодаря профессиональной конструкции теплоотдачи, интеллектуальному вентилятору контроля температуры и низкому энергопотреблению он станет идеальным выбором для создания оптической передачи большого и среднего размера Сеть.

Особенности-Стойка 1U, корпус из нержавеющей стали с отличным отводом тепла и внешним видом.-Полоса пропускания 47-862 МГц.-Используйте лазер лучшего мирового бренда с широкой полосой пропускания и высокой выходной мощностью.-Встроенная микрокомпьютерная Автоматическая схема мониторинга, мониторинг оптической выходной мощности и рабочего состояния лазера в реальном времени. Для обеспечения стабильной выходной мощности и продления срока службы лазера.-Усовершенствованная многочастотная технология предварительного искажения RF, устройства RF GaAs и полная структура SMT эффективно улучшают параметры C/N, CTB и CSO в системе CATV.-Радиочастотная схема управления использует технологию цифровой автоматической обработки мощности RF в соответствии с уровнем входного сигнала RF и номером входных каналов, автоматически обрабатывает уровень трансмиссии, чтобы сохранить C / CTB, параметры C / CSO и C / N всегда в лучшем состоянии.-Лазерная Автоматическая схема стабилизации температуры (ATC) и схема стабилизации выходной оптической мощности (APC),Возможна лазерная работа с оптимальной производительностью.-Детектор выходной мощности RF и функциональное отключение реле RF эффективно предотвращают повреждение лазера, когда температура слишком высока. Режим работы AGC/mgcwork на выбор.-На передней панели есть индикаторы рабочего состояния, а на задней панели есть Тестовый порт RF.-Рабочие параметры и информация о неисправностях могут отображаться через централизованный блок мониторинга на ЖК-экране, а также может контролировать через сетевой интерфейс RJ45.

Характеристики

Товар

Блок

ТехническийДанные

Выходная мощность

Mw

3-10дбм

Длина волны

Нм

1550 ± 10

Лазер

DFB лазер

Светомодуляция

Прямая модуляция интенсивсветильник

Оптический разъем

SC/APC илиSC/UPC

Полоса пропускания

МГц

47 ~862 МГц

Входной уровень RF

DB & micro;V

80 дБ и микро; В± 5

Плоскостность

ДБ

± 0,75

Контроль уровня порта

DB & micro;V

-10 (вход)

Изоляция входов

ДБ

≥ 50 (местныйПорт для трансляцииПорт)

AGCТочность

ДБ

0,25

MGCДиапазон регулировки

ДБ

0 ~15

Входное сопротивление RF

Ω

75

Потеря возврата входа

ДБ

≥ 16

C/CTB

ДБ

≥ 65

C/CSO

ДБ

≥ 60

CNR(C/N)

ДБ

≥ 51

Примечание: Вышеуказанные Технические параметры соответствуют техническим требованиям и методам измерения; Предопределенные измерения: T 143-2000.
