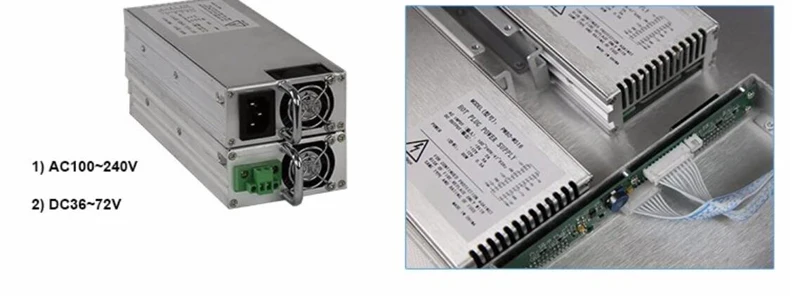

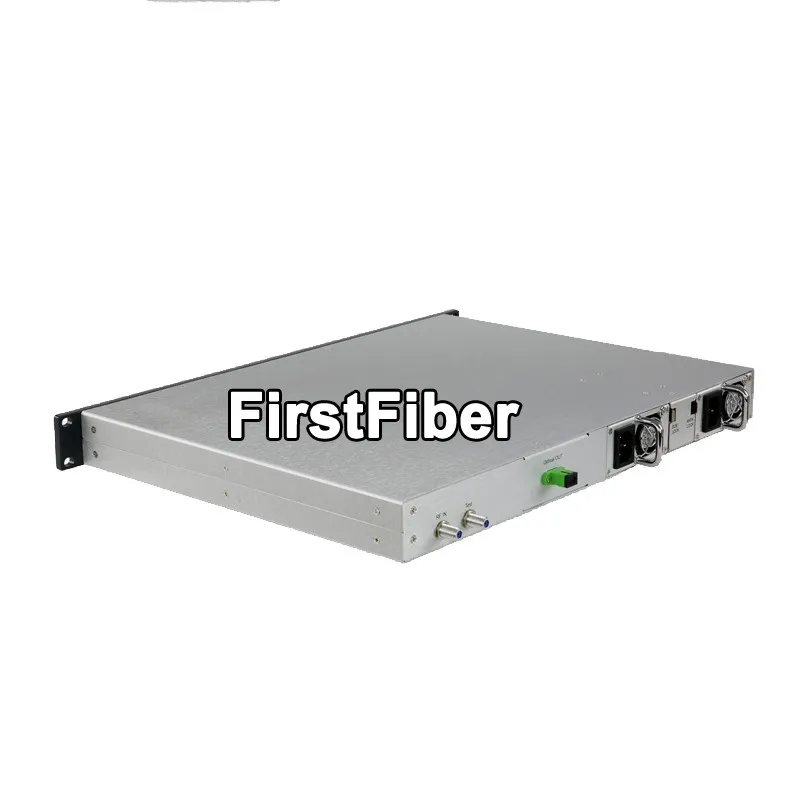

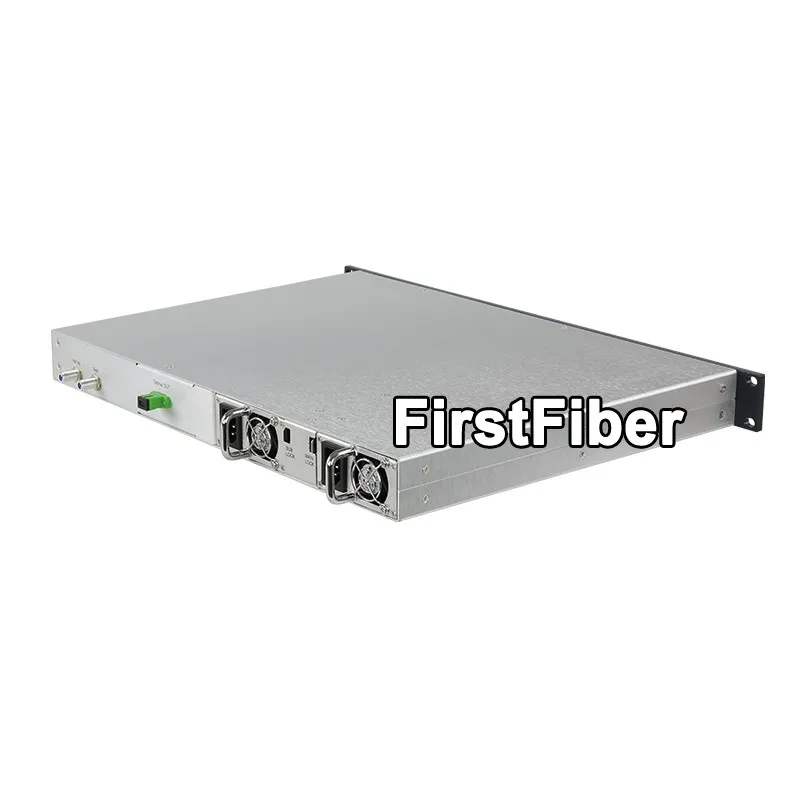

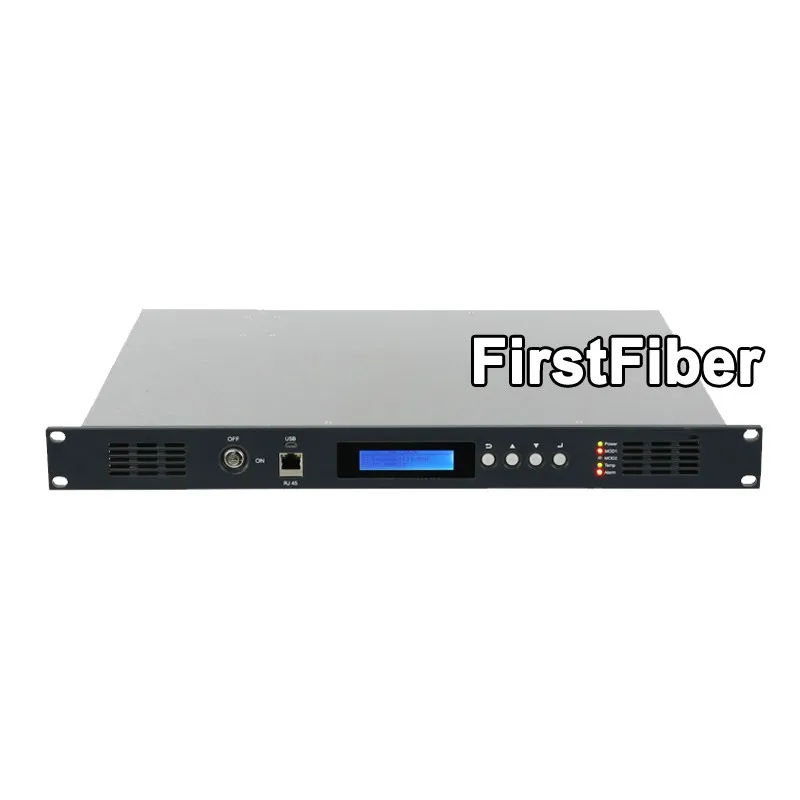

Оптический передатчик CATV 1310 нм, 2 мВт до 30 мВт на выбор, прямая модуляция интенсивности светильник, Двойной источник питания

Для получения более подробной информации или конфигурации свяжитесь с нами. Wise (@)firstfiber.cn

Оптический передатчик 1310 нм разработан в соответствии с телекоммуникационным стандартом, преобразуя амплитудный сигнал CA TV rf в оптические сигналы 1310 нм через одномодовое Оптическое волокно в оптический узел в сети HFC, maily используется для ТВ-сигнала, цифрового ТВ-сигнала. Передача телефонного голосового сигнала и сигнала передачи данных на большое расстояние.

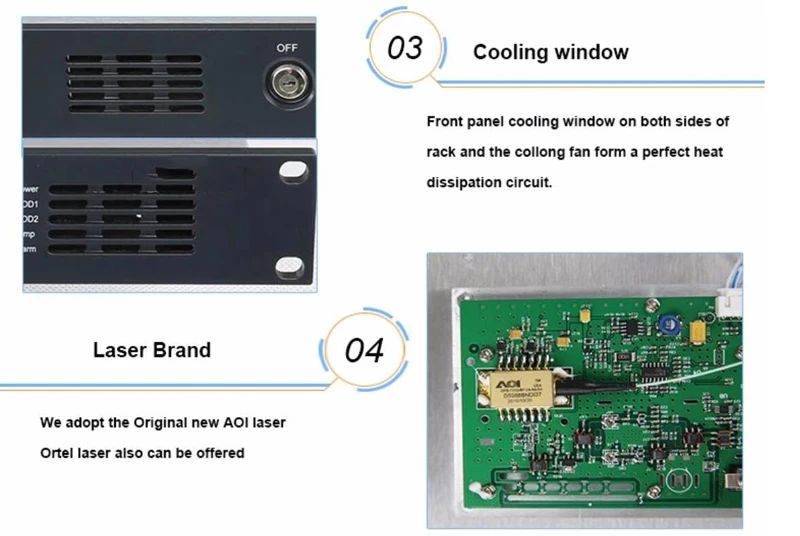

Оптический передатчик 1310 нм оснащен надежной стабильной оптической выходной схемой мощности и насосной лазерной термоэлектрической схемой контроля температуры холодильника, чтобы обеспечить наилучшую производительность оборудования и расширить Лазерный пролет. Благодаря профессиональному дизайну структуры рассеивания тепла, интеллектуальному вентилятору контроля температуры и низкому энергопотреблению он станет идеальным выбором для строительства большой и средней оптической передачи Сети. Особенности -Стойка 1U, корпус из нержавеющей стали с отличным рассеиванием тепла и внешним видом. -Полоса пропускания 47-862 МГц. -Использование лазера мирового бренда с широкой полосой пропускания и высокой выходной мощностью. -Встроенная микрокомпьютерная Автоматическая схема мониторинга, мониторинг в реальном времени оптической выходной мощности и лазерного рабочего состояния. Для обеспечения стабильной выходной мощности и увеличения срока службы лазера. -Усовершенствованная многочастотная технология предварительного искажения RF, устройства RF GaAs и полная структура SMT эффективно улучшают параметры C/N, CTB и CSO в системе CATV. -Схема вождения RF использует технологию цифровой автоматической обработки мощности RF в соответствии с уровнем входного сигнала RF и номером входных каналов, автоматически обрабатывает уровень подъёма, для того, чтобы сохранить C / CTB, параметры C / CSO и C / N всегда в лучшем состоянии. -Laserautomatictemperature stabilation circuit (ATC) и оптическая Выходная стабилизация мощности (APC), ensurethe laserworking с оптимальной производительностью. -Детектор мощности на выходе RF и Функция выключения реле RF эффективно предотвращают повреждение лазера, когда сигнал слишком высок. AGC / MGCworking режим для опционального. -Передняя панель имеет индикаторы рабочего состояния, а задняя панель имеет испытательный порт RF. -Рабочие параметры и информация о неисправности могут отображаться через централизованный блок мониторинга на ЖК-экране, также можно контролировать через сетевой интерфейс RJ45.

Технические характеристики

 Предмет

  Блок

1310 нм оптический передатчик с двойным источником питания

Выход мощность

МВт

2 мВт-30 мВт

Длина волны лазера

Метрический номер

1310 ±10

Лазерная

DFBЛазерная

Светильник модуляции

Прямая светильник интенсивность модуляции

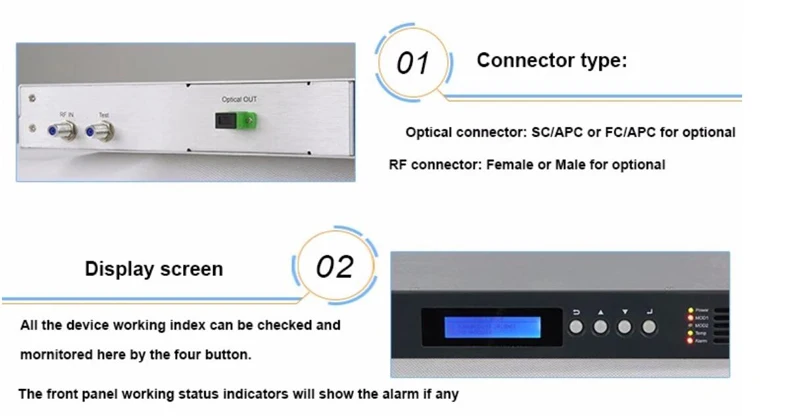

Оптический разъем

SC/APCИли SC/оптический патч-корд

Пропускная способность

МГц

47 ~ 862МГц

RF Вход уровня

ДБ и микро; В

80 дБ и микро; В ±5

Это действительно плоский экран

ДБ

± 0,75

Порт мониторинга уровня

ДБ и микро; В

-10 (Вход)

Материалы изоляции

ДБ

≥ 50 (местный ПортДля того чтобы передать Порт)

AGC Точность

ДБ

0,25

MGC Диапазон регулировки

ДБ

0 ~ 15

RF входной импеданс

Ω

75

Вход обратные потери

ДБ

≥ 16

C/CTB

ДБ

≥ 65

C/ОГО

ДБ

≥ 60

CNR(C/N)

ДБ

≥ 51

 Примечание: Вышеуказанные Технические параметры соответствуют техническим требованиям и способам измерения GY / T 143-2000 предварительно замеренных.
