Особенности

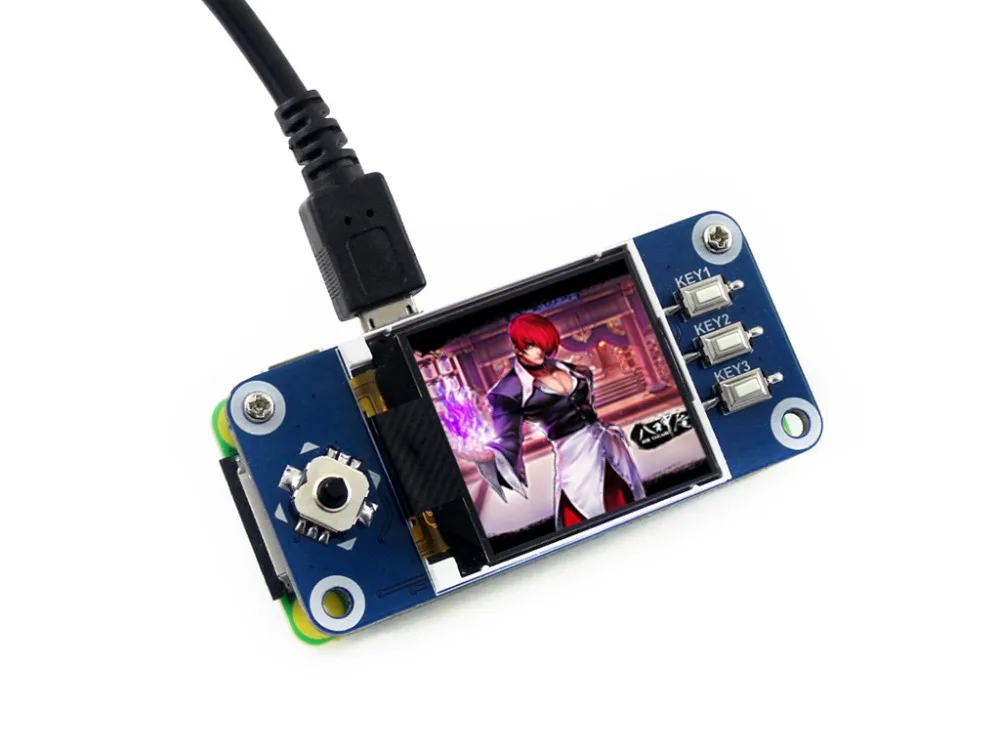

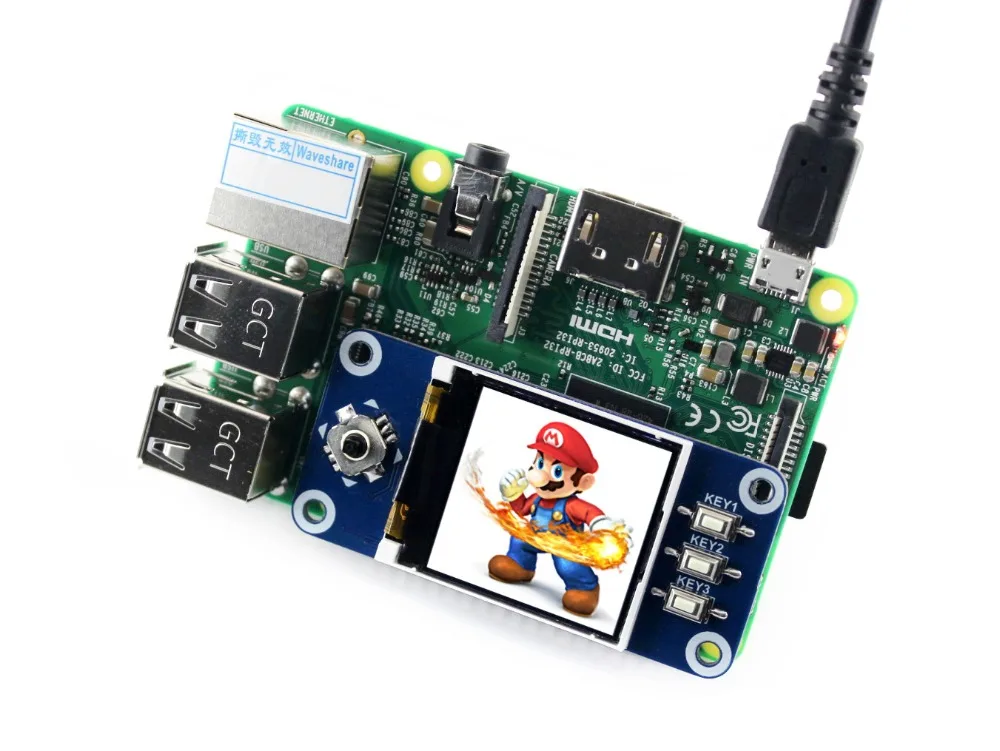

Стандартное подключение Raspberry Pi, совместимо с Raspberry Pi 2B/3B/Zero W и подключается напрямую к нему

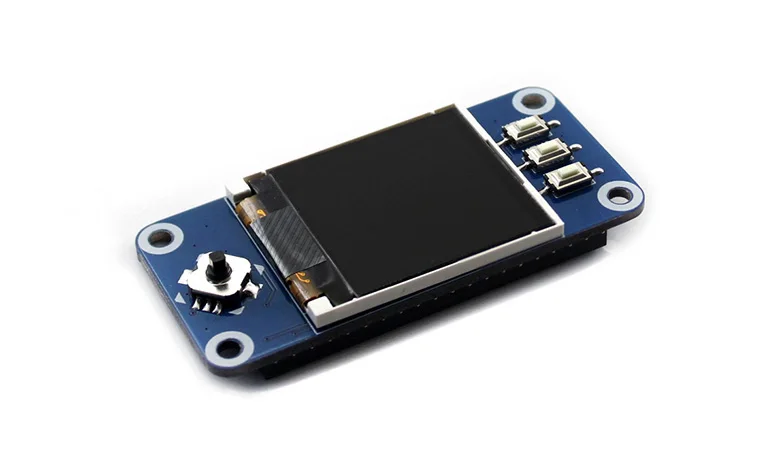

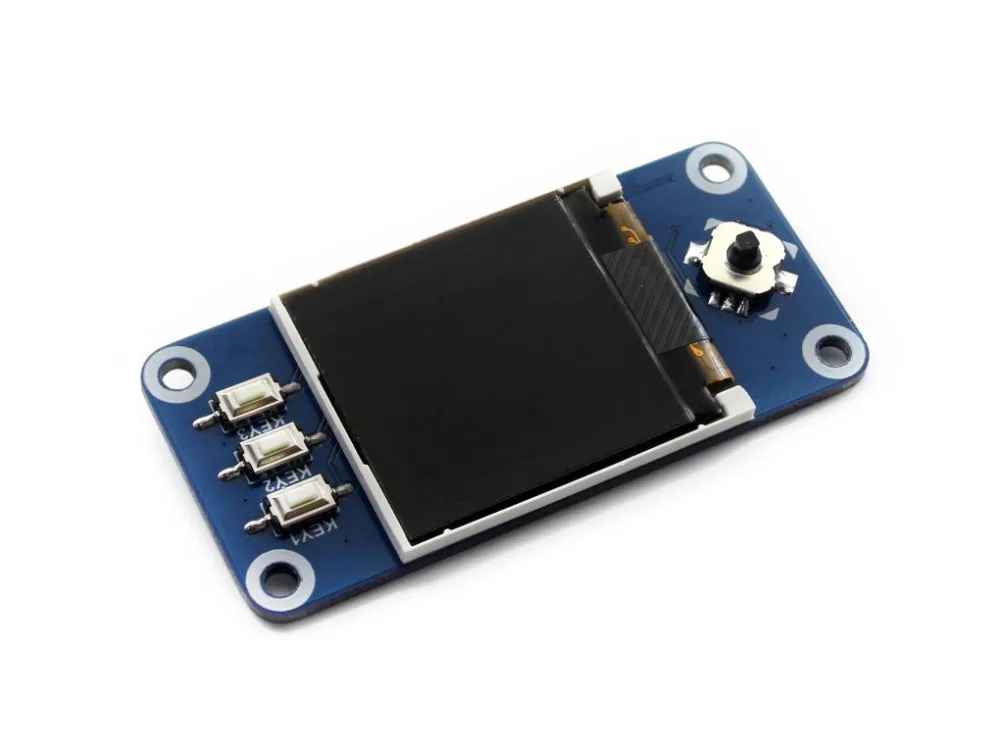

1 джойстик (5 позиций), 3 кнопки, удобный и полезный
Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Arduino/STM32)
Характеристики
Драйвер: ST7735S
Интерфейс: SPI
Цвет дисплея: RGB, цвет 65K
Разрешение: 128x128
Подсветка светодиодный
Рабочее напряжение: 3,3 В
Интерфейс
Символ PIN Raspberry Pi (BCM) Описание
KEY1 P21 Кнопка 1/GPIO
KEY2 P20 Кнопка 2/GPIO
KEY3 P16 Кнопка 3/GPIO
Джойстик вверх P6 Джойстик вверх
Джойстик вниз P19 Джойстик вниз
Левый джойстик P5 Левый джойстик
Правый джойстик P26 Правый джойстик
Пресс для джойстика P13 Пресс для джойстика
SCLK P11/SCLK Вход часов SPI
MOSI P10/MOSI Ввод данных SPI
DC P25 Выбор данных/команд (высокий для данных, низкий для команд)
CS P8/CE0 Выбор чипа, низкий уровень активности
РСТ P27 Сброс, низкий уровень активности
BL P24 Подсветка
