ЖК-дисплей Waveshare 1,44 дюйма, для Raspberry Pi 2B3B3B +Zero W, 128x128 пикселей, интерфейс SPI светодиодный светодиодная подсветка, 3,3 В

Обзор

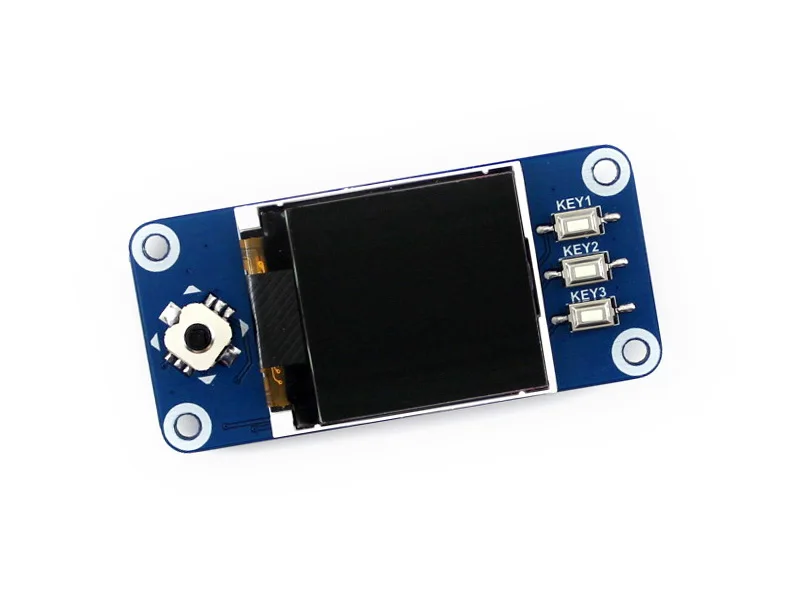

Это ЖК-дисплей для Raspberry Pi, диагональ 1,44 дюйма, 128x128 пикселей, со встроенным контроллером, общение через интерфейс SPI.

Пытаетесь добавить интерфейс управления для вашего Pi? Этот компактный дисплей станет идеальным выбором.

Особенности Стандартный 40-контактный удлинитель Raspberry Pi GPIO, поддерживает платы серии Raspberry Pi 1 джойстик (5 позиций), 3 кнопки, удобный и полезный Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi) Характеристики Драйвер: ST7735S Интерфейс: SPI Цвет дисплея: RGB, цвет 65K Разрешение: 128x128 Подсветка светодиодный Рабочее напряжение: 3,3 В Интерфейс Символ PIN RASPBERRY PI (BCM) Описание KEY1 P21 Кнопка 1/GPIO KEY2 P20 Кнопка 2/GPIO KEY3 P16 Кнопка 3/GPIO Джойстик вверх P6 Джойстик вверх Джойстик вниз P19 Джойстик вниз Левый джойстик P5 Левый джойстик Правый джойстик P26 Правый джойстик Пресс для джойстика P13 Пресс для джойстика SCLK P11/SCLK Вход часов SPI MOSI P10/MOSI Ввод данных SPI DC P25 Выбор данных/команд (высокий для данных, низкий для команд) CS P8/CE0 Выбор чипа, низкий уровень активности РСТ P27 Сброс, низкий уровень активности BL P24 Подсветка Размеры Ресурсы для развития

Вики:Www.waveshare.com/wiki/1.44inch_LCD_HAT

Содержимое упаковки

Вес:0,013 кг
