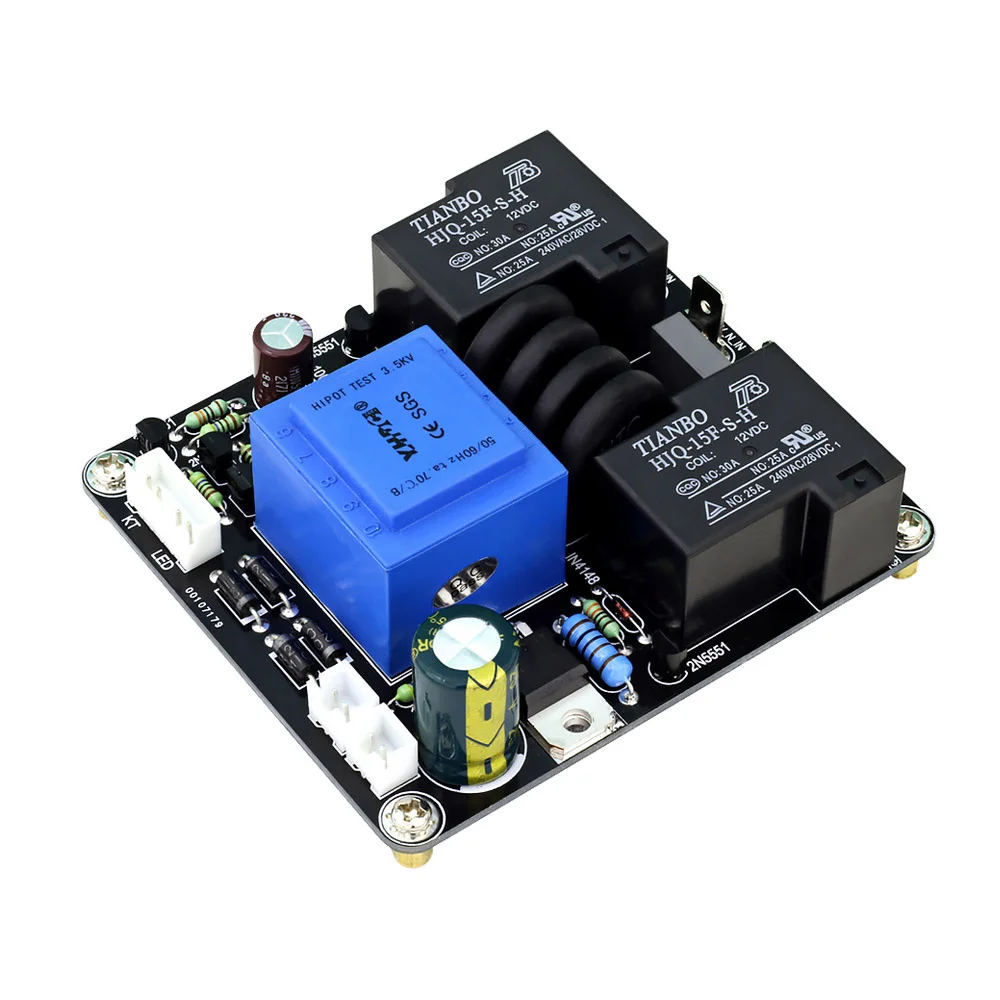

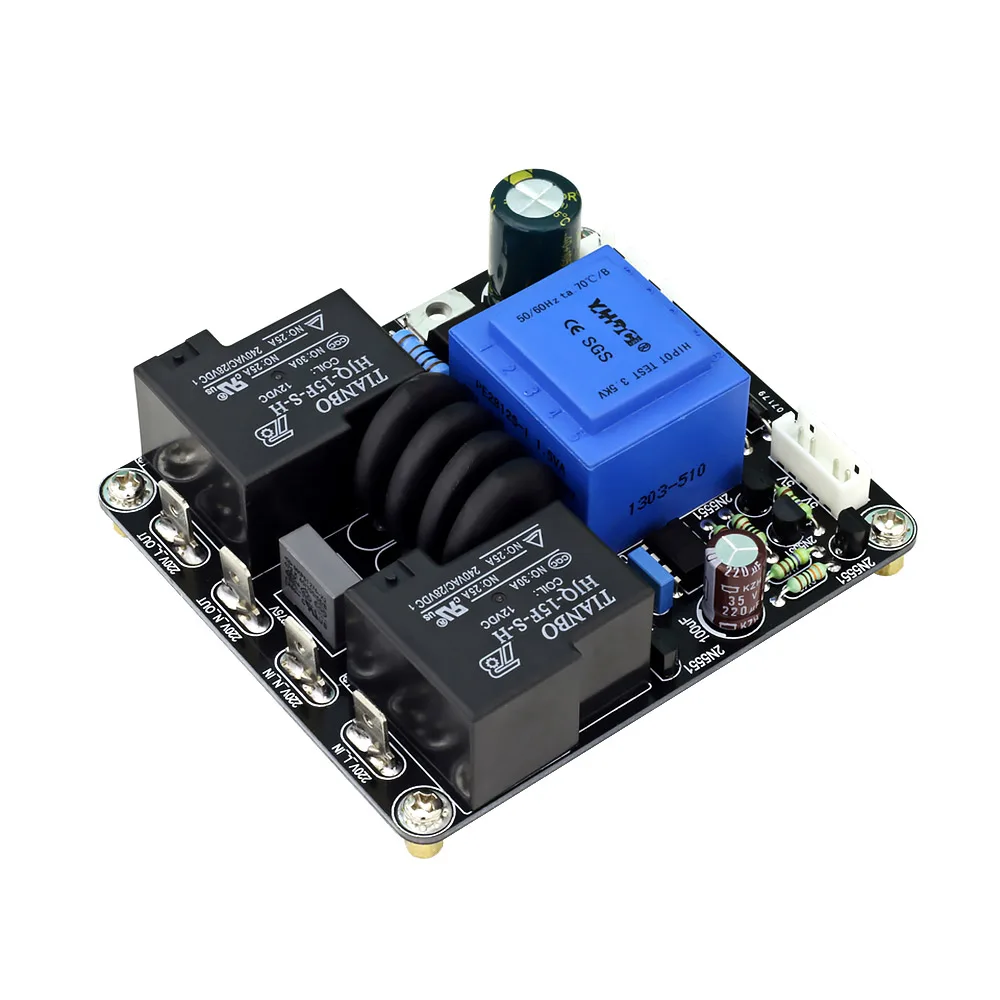

Защитная плата AIYIMA для усилителя мощности, 220 В, 1000 Вт

Описание продукта:

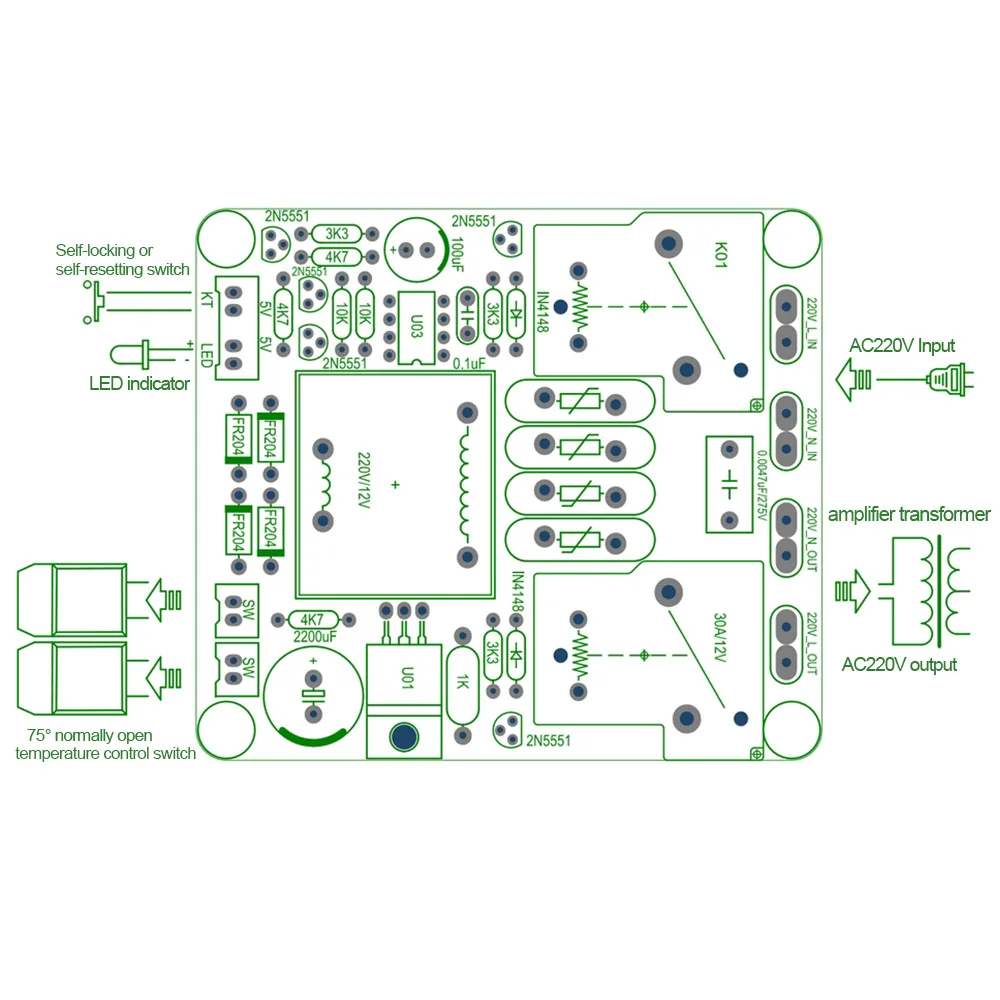

●Рабочее напряжение: 220 В ● Допускается нагрузка менее 1000 Вт ●Переключатель управления подходит для самоблокировки и самосброса ●Два нормально открытых интерфейса защиты ●Номинальный ток реле составляет 30 А, что выдерживает мощность ниже 1000 Вт. ● Печатная плата представляет собой высококачественную стекловолоконную плиту толщиной 2 мм ●Медная фольга печатной платы составляет 2 унции ●Размер печатной платы составляет 77,5 мм * 88 мм. ●Расстояние между четырьмя симметричными отверстиями 69x79.5 мм

Основные функции:

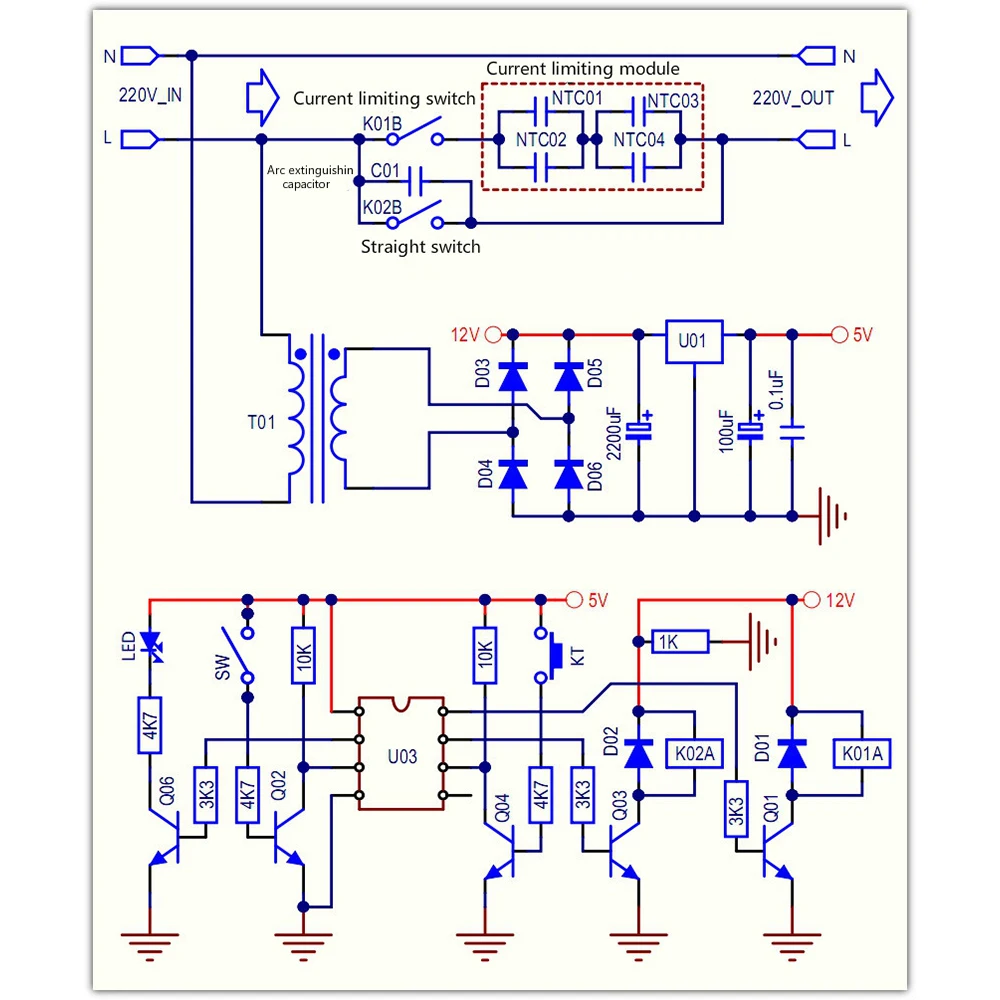

1. Подавляют пусковой ток усилителя мощности при запуске, т. К. Мощность класса А и трансформатора усилителя мощности большая, сопротивление нагрузки Крайне низкое, А емкость конденсатора фильтра питания слишком большая, что приводит к избыточному току при запуске усилителя мощности, Которые легко повреждают выпрямительный мост и повреждают конденсатор фильтра. 2. Когда температура радиатора платы усилителя мощности превышает 75 градусов, плата может немедленно отключить питание, а усилитель мощности не будет перегреваться и сжигаться. До тех пор, пока температура радиатора не опустится ниже 75 градусов, усилитель мощности можно включить обратно, в противном случае усилитель мощности не может быть включен. ● Схема: только для справки, при условии изменения без уведомления.! ●При нажатии пускового переключателя KT, если защитный порт обычно открыт (Если порт закрыт, он не может быть запущен), начало запуска, индикатор работы горит, реле ограничения тока закрыто (K01), Модуль ограничения тока подключен к лимиту контура тока 220 В, задержка 3 секунды, сквозное реле (K02) закрыто, ограничение тока завершено, задержка составляет 1 секунду, И реле ограничения тока отключено. Если стартовая плата работает нормально, когда любой порт защиты SW закрыт, стартовая плата отключается. ● Данная версия имеет значительное улучшение по сравнению с другими версиями платы плавного пуска. Другие версии доска стартера без задержек открывают реле ограничения тока, когда реле закрыто при запуске. Из-за механической задержки реле появится цепь 220 В. Короткая открытая цепь заставляет нагрузку испытывать краткий поток колебаний. ●Коммутатор start board автоматически адаптируется к переключателю самоблокировки и переключателю самосброса без изменения настроек панели запуска.

Вопрос покупателя:

●Что такое самоблокирующийся переключатель и что такое выключатель для сброса ● О: нажмите переключатель, чтобы включить, отпустите переключатель, чтобы открыть, это переключатель самосброса; Нажмите переключатель, чтобы включить, отпустить или включить, затем нажмите, а затем отпустите, чтобы открыть, это самоблокирующийся переключатель. ● Насколько большой пусковой переключатель? ● Ответ: Может использоваться в пределах 1A. ● Может ли пусковой переключатель доска стартера быть самоблокирующимся или самовосстанавливающимся? ● Ответ: все в порядке, доска стартера автоматически адаптируется к самоблокирующемуся переключателю или самосбросу, без ручного вмешательства. ● Если выходной терминал переменного тока 220 В не подключен к нагрузке (трансформатору), почему выходное напряжение 220 В, когда стартовая плата не запущена? ● Ответ: это связано с тем, что конденсатор, затухающий дугу, соединен параллельно между контактами реле. До тех пор, пока выходной терминал 220 В подключен к нагрузке, его можно решить.

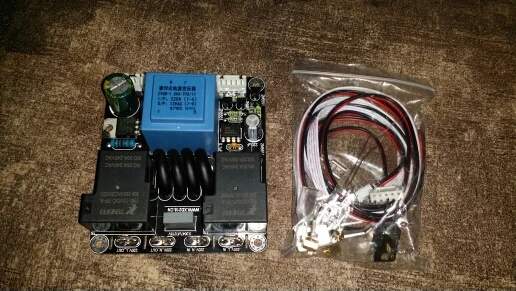

Упаковка:

1 шт.
