Примечание:Измеритель с диапазоном 50 А или 100 А должен быть подключен к шунту

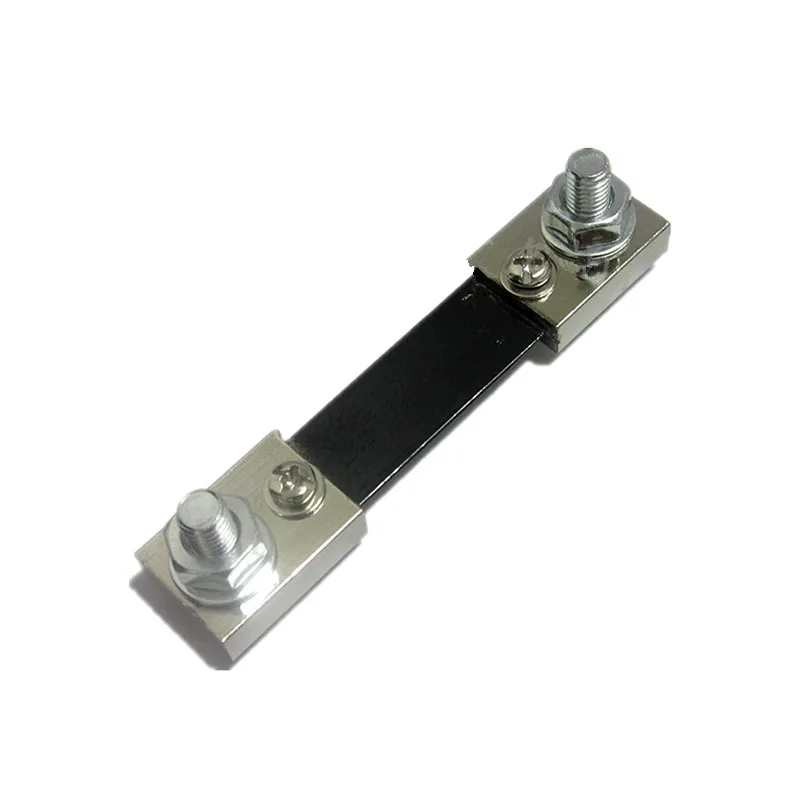

Шунтирующая ссылка 50A 100A, как показано ниже:
Http://www.aliexpress.com/store/product/External-Shunt-FL-2-100A-75mV-50A-75mV-Current-Meter-Shunt/4253020_32879352313.html?spm=2114.12010608.0.0.4f322a52damhjn
Технические параметры:
Диапазон измерения напряжения:0,0 в-100 в
Диапазон тестирования тока:0-999mA, 0-10A, 0-50A, 0-100A(Доступно 4 диапазона)
Диапазон источника питания:DC4-30.0V
Погрешность напряжения:± 0.1%
Погрешность тока:± 1%
Характеристики внешнего шунта:75 миллиом
Рабочий ток<20 мА
Частота обновления:Около 300 мс один раз

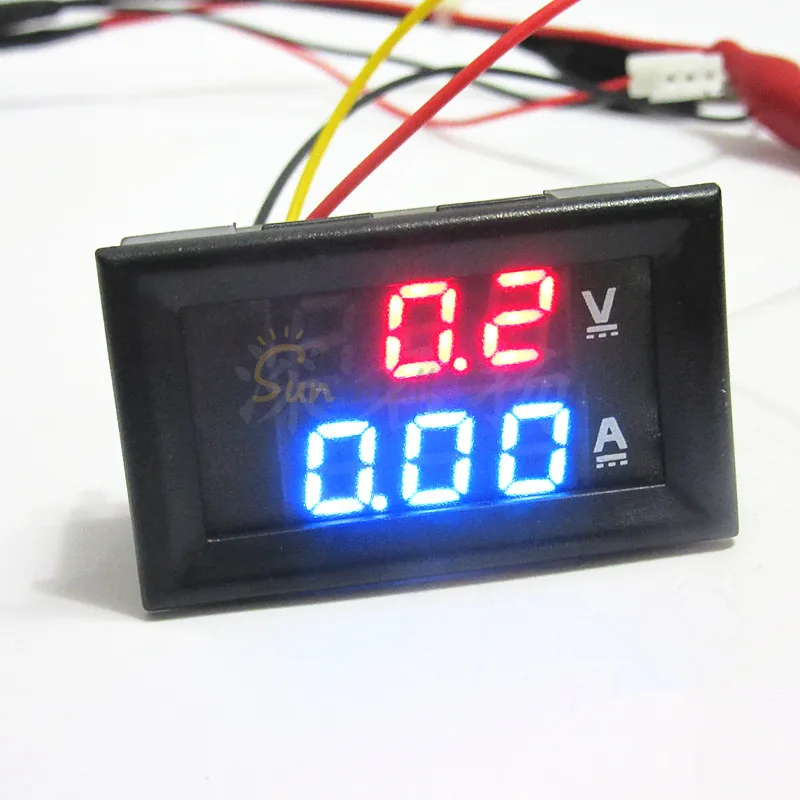

Метод отображения:Двойная три 0,28 "светодиодный ная цифровая трубка

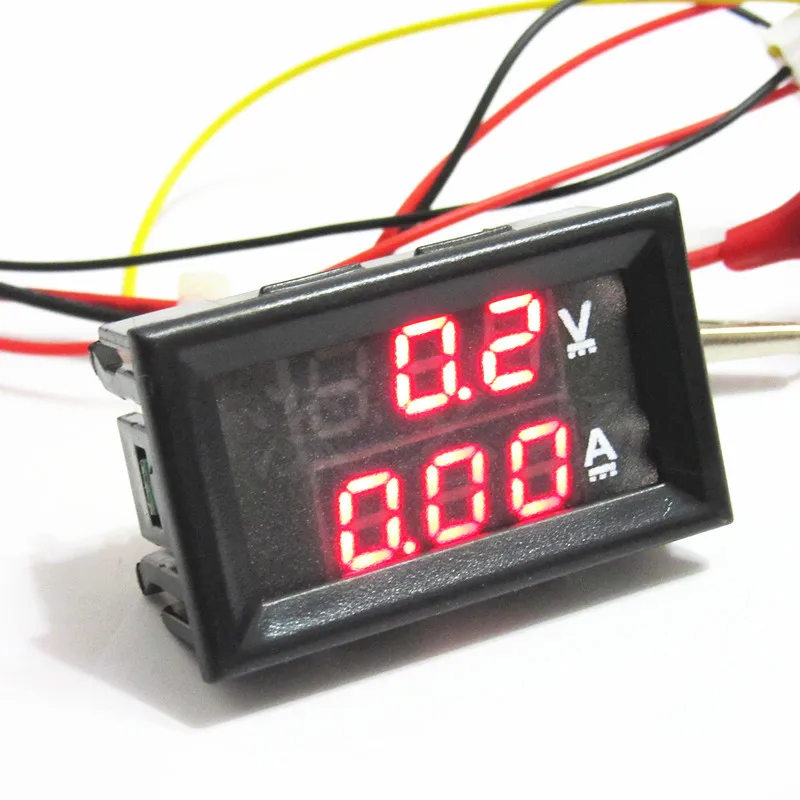

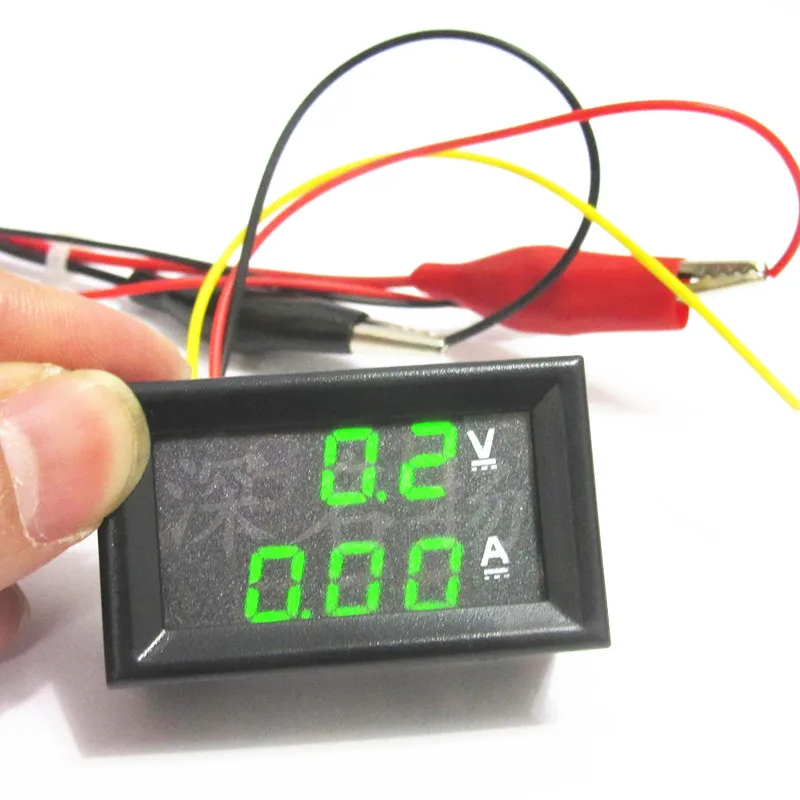

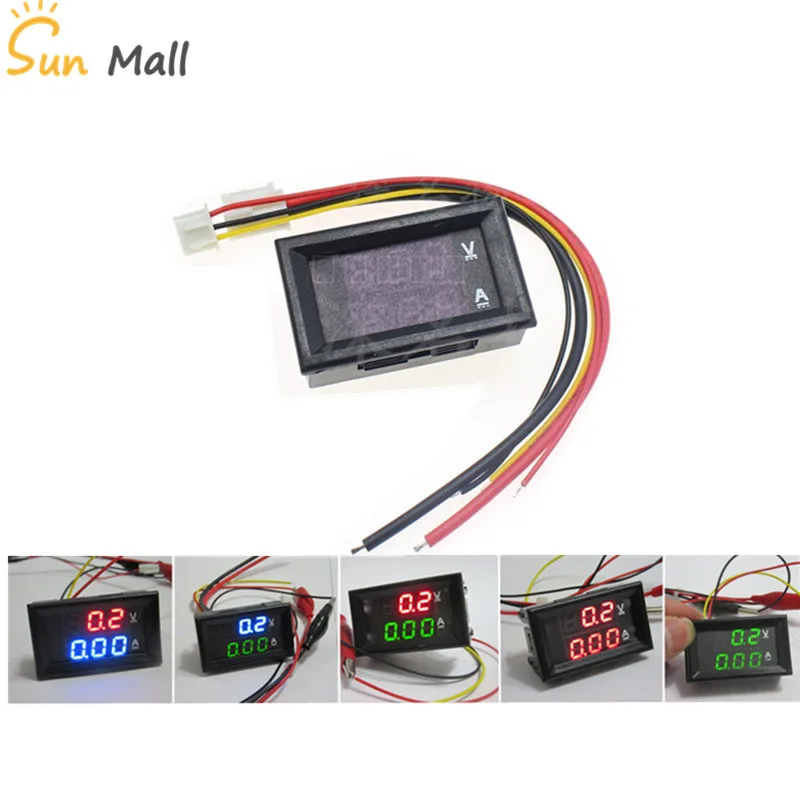

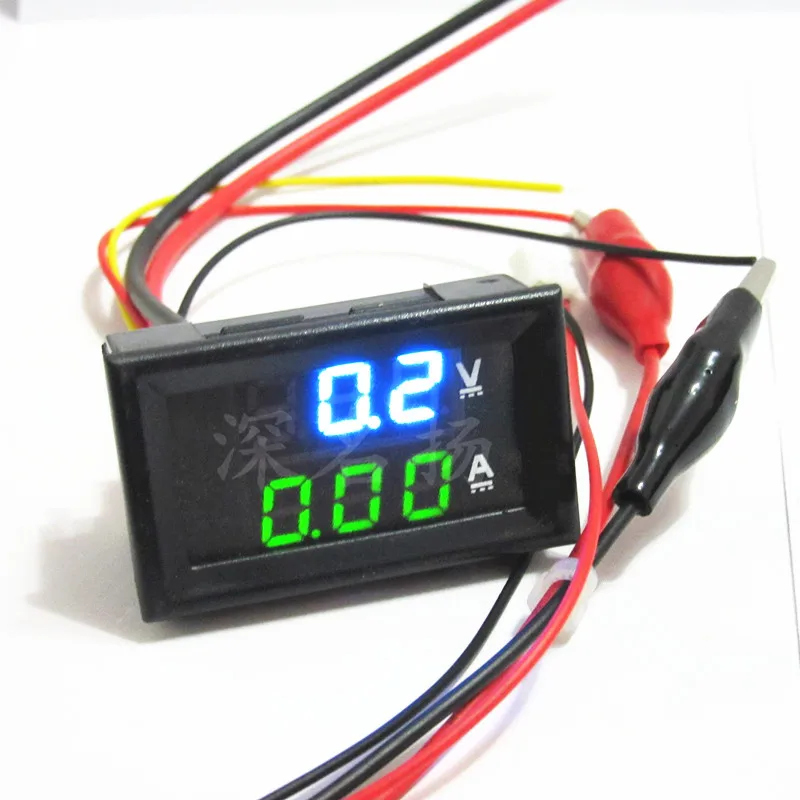

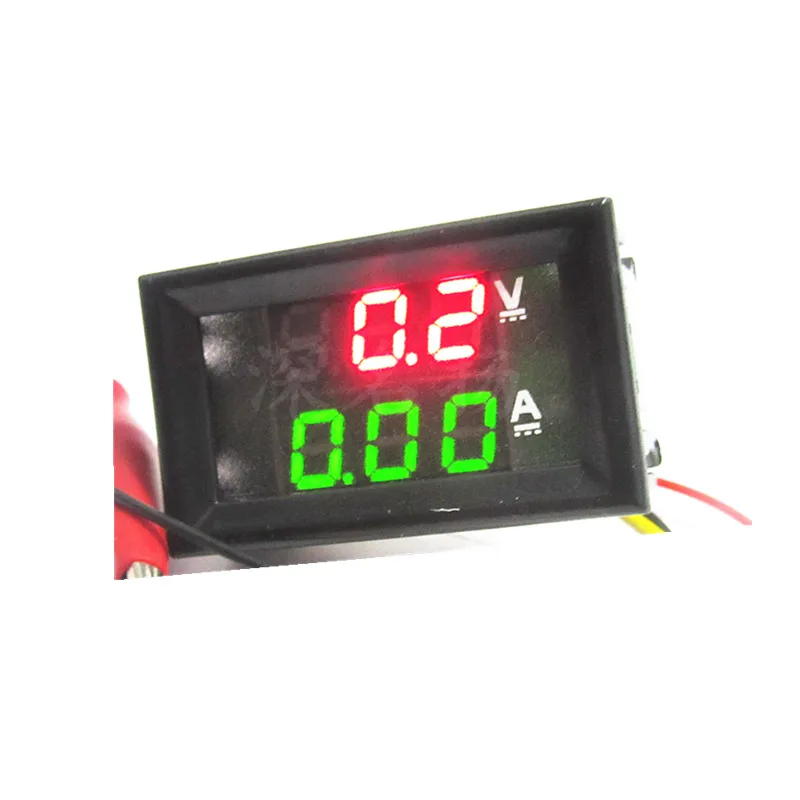

Цвет дисплея:Красный + красный, красный + синий, красный + зеленый, зеленый + зеленый, зеленый + синий
Длина провода:15 см
Размеры:48x29x22 мм, Длина X Ширина X Толщина;
Монтажные отверстия:46x27 мм
Рабочая температура:-10 °C ~ 65 °C
Согласно частым вопросам заказчика, сделайте следующую краткую ссылку:
Примечание:Измеритель с диапазоном 50 А или 100 А должен быть подключен к шунтуДля измерения тока независимо от того, будет ли измеренный ток меньше 10 А! Иначе сгорит заголовок.
Отображение нормального напряжения, отображение тока 0,00 или 0,0
Убедитесь, что толстый черный провод подключен к отрицательному полюсу аккумулятора, а толстый красный провод подключен к отрицательному полюсу нагрузки. (Обратите внимание, что разряд не такой, как подключение для зарядки, смотрите концепцию нагрузки и источника питания.) (В заголовке используется оригинальный импортный чип, после того, как завод прошел очень строгие испытания и калибровку, чтобы гарантировать отсутствие проблем с качеством перед отправкой с завода. Текущий Дисплей Показывает 0 99.99%-это НЕПРАВИЛЬНАЯ проводка, пожалуйста, проявите терпение и внимательно проверьте проводку)
Отображение тока неточное:
Если это прямой источник питания или независимый источник питания и источник питания устройства являются общими, до тех пор, пока тонкая черная линия может быть отключена точно.
Подключение к источнику питания не появляется:
Вся выпрямленная мощность переменного тока должна быть отфильтрована электролитическим конденсатором более 1000 мкФ для подачи питания счетчику.
Судя по качеству заголовка (ниже представлены два случая обычных заголовков)
Без шунта Подключите тонкую красную линию и тонкую черную линию к источнику питания. Измерительный ток 50А показывает 50,0 ~ 59,9, а измеритель 100А показывает 100 ~ 109.
Подключите шунт, подключите тонкую красную линию и тонкую черную линию к источнику питания. Измерительный ток с диапазоном 50 А показывает 0,00, а измеритель с диапазоном 100 А показывает 0,0;
Другие соображения:
Ток можно измерять только на отрицательной стороне источника питания и на отрицательной стороне нагрузки.
Диапазон напряжения: диапазон напряжения источника питания 5-линейного разъема составляет 4 ~ 28 в, то есть напряжение тонкой красной линии не может превышать 28 В.
О концепции нагрузки и мощности
Во время разрядки:Аккумулятор, импульсный источник питания и трансформатор являются источниками питания, а резисторы, лампы, двигатели и силовые устройства являются нагрузками.
При зарядке:Зарядное устройство, генератор и солнечная энергия являются источниками питания. Перезаряжаемая батарея и батарея являются нагрузками.
