Примечание:Метр с диапазоном 50A или 100A должен быть подключен к шунту

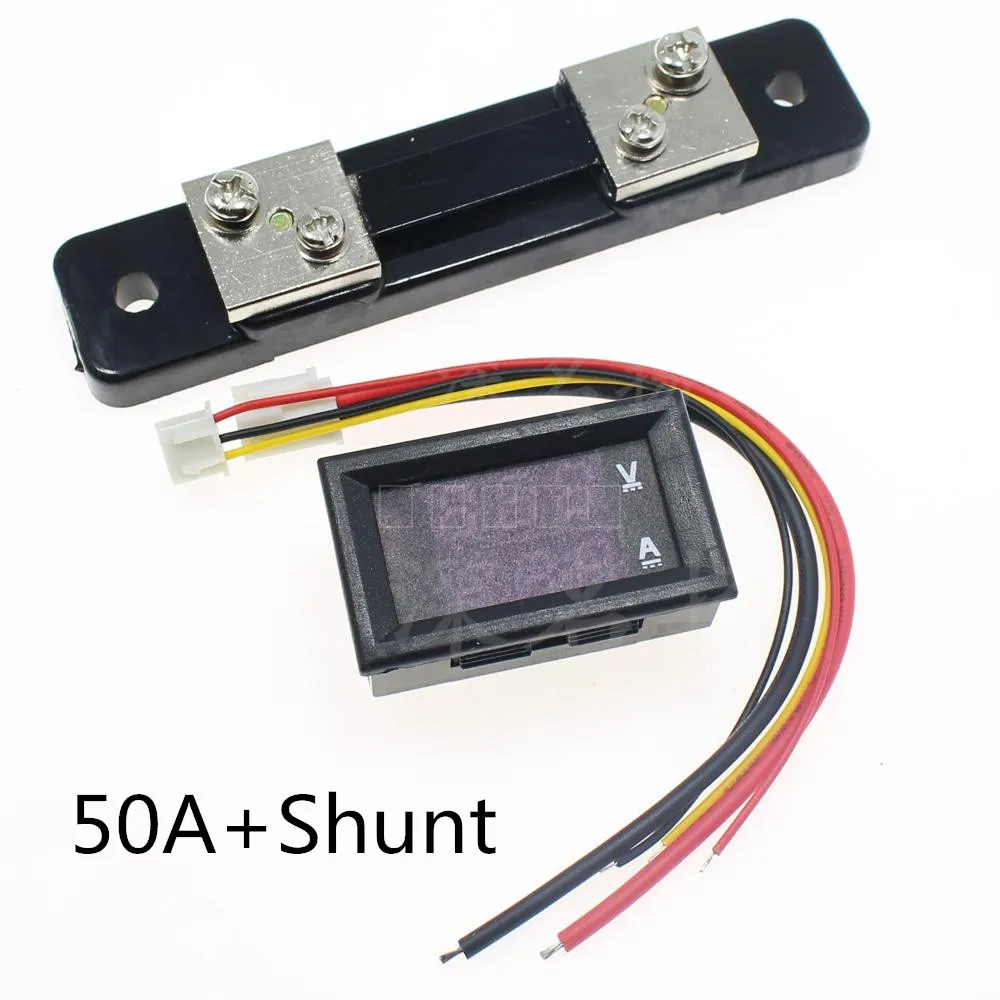

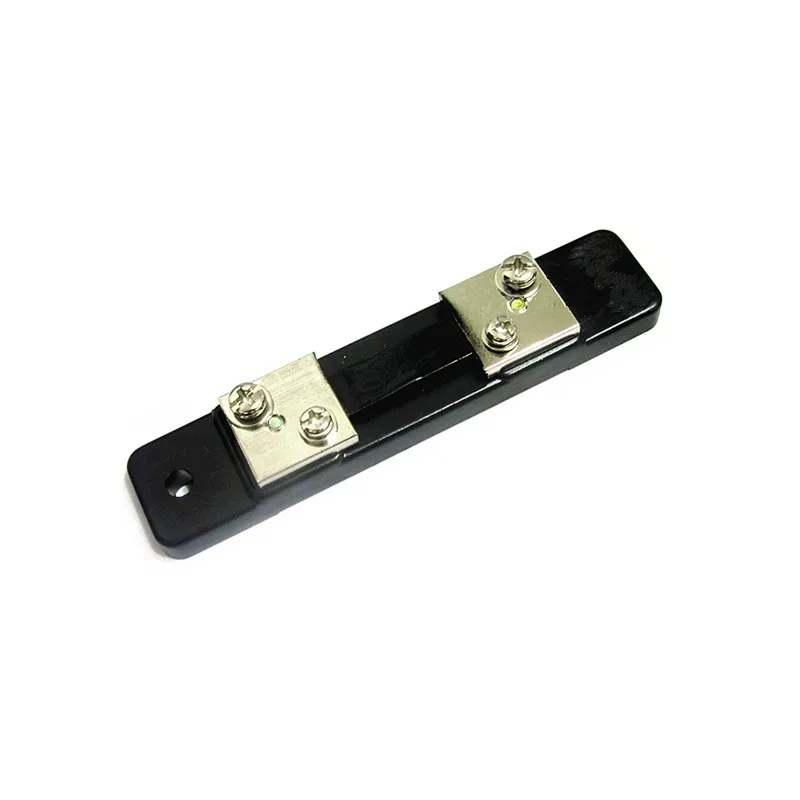

50A 100A шунтирующая ссылка, как показано ниже:
Http://www.aliexpress.com/store/product/External-Shunt-FL-2-100A-75mV-50A-75mV-Current-Meter-Shunt/4253020_32879352313.html?spm=2114.12010608.0.0.4f322a52damhjn
Технические параметры:
Напряжение Диапазон измерений:0,0 V-100V
Текущий диапазон тестирования:0-999mA, 0-50A
Мощность поставить диапазон:DC4-30.0V
Напряжение погрешность:± 0.1%
В настоящее время погрешность:± 1%
Внешний шунт Технические характеристики:75 миллиом
Рабочий ток<20mA
Частота обновления:Около 300 г-жа раз
Дисплей метод:Двойная три 0,28 "светодиодный цифровой трубка

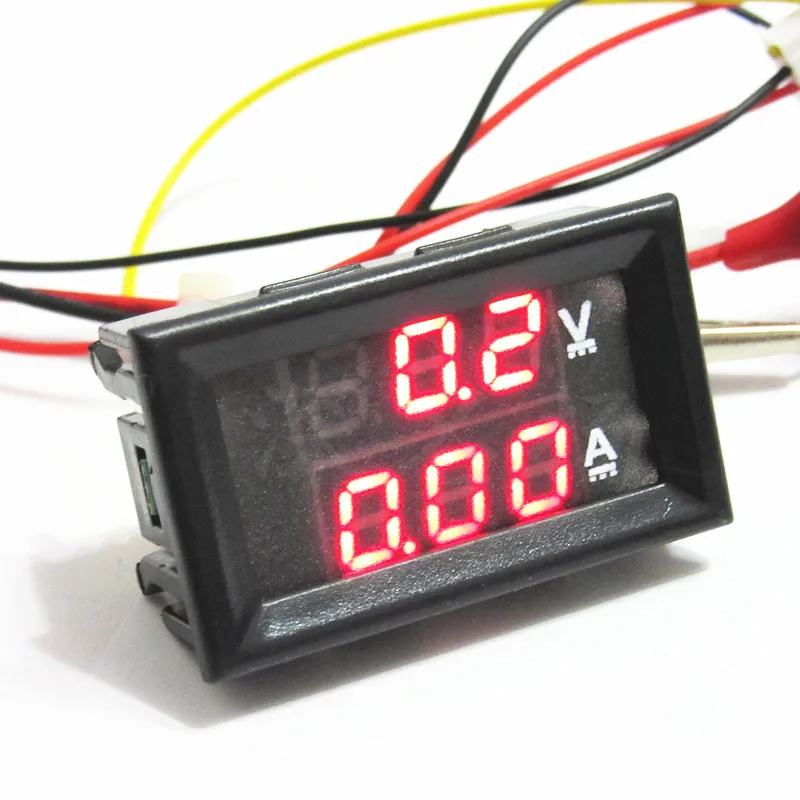

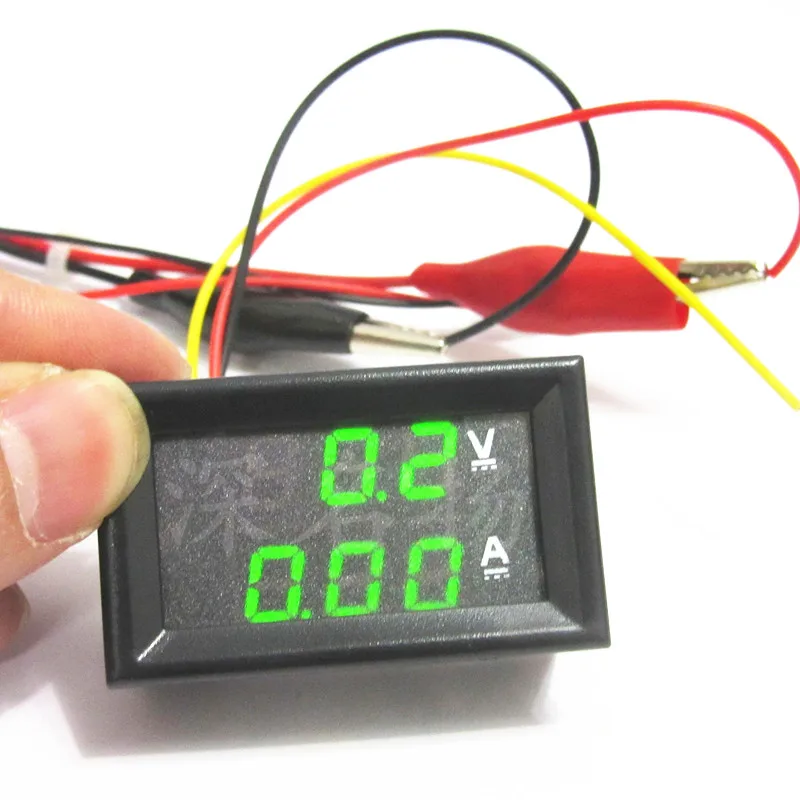

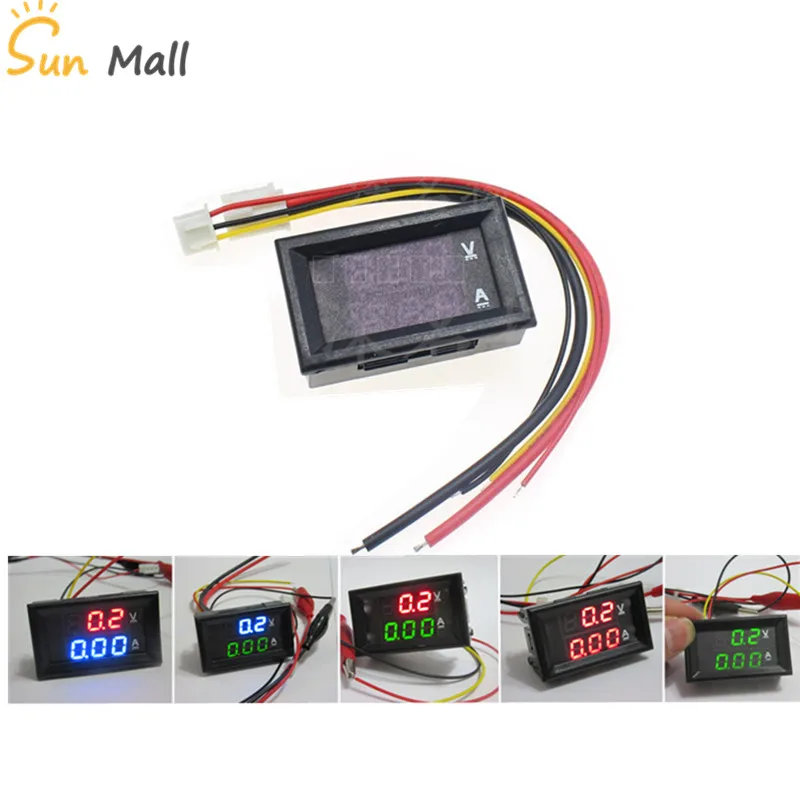

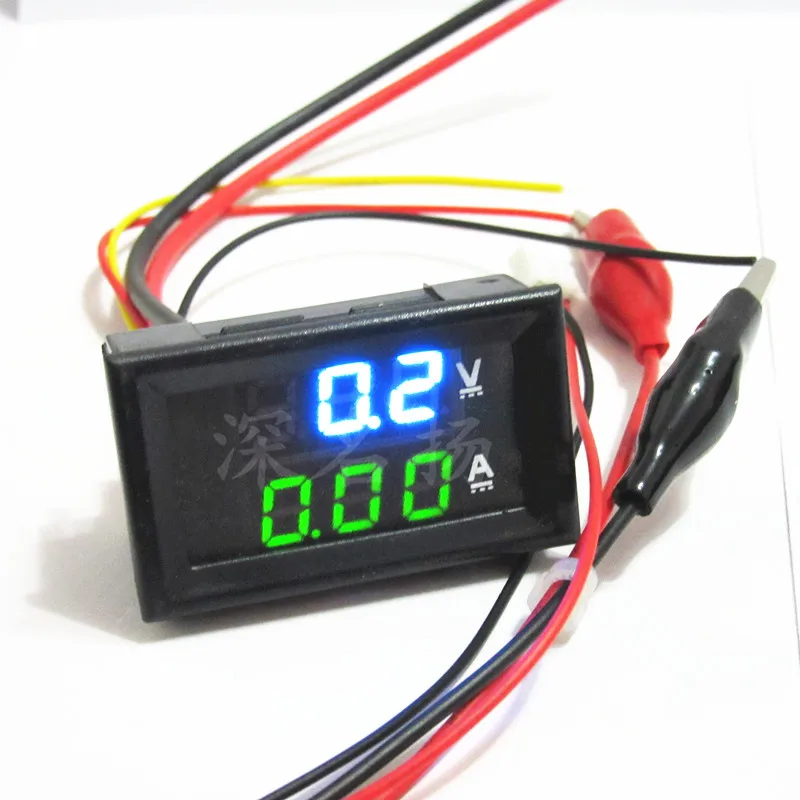

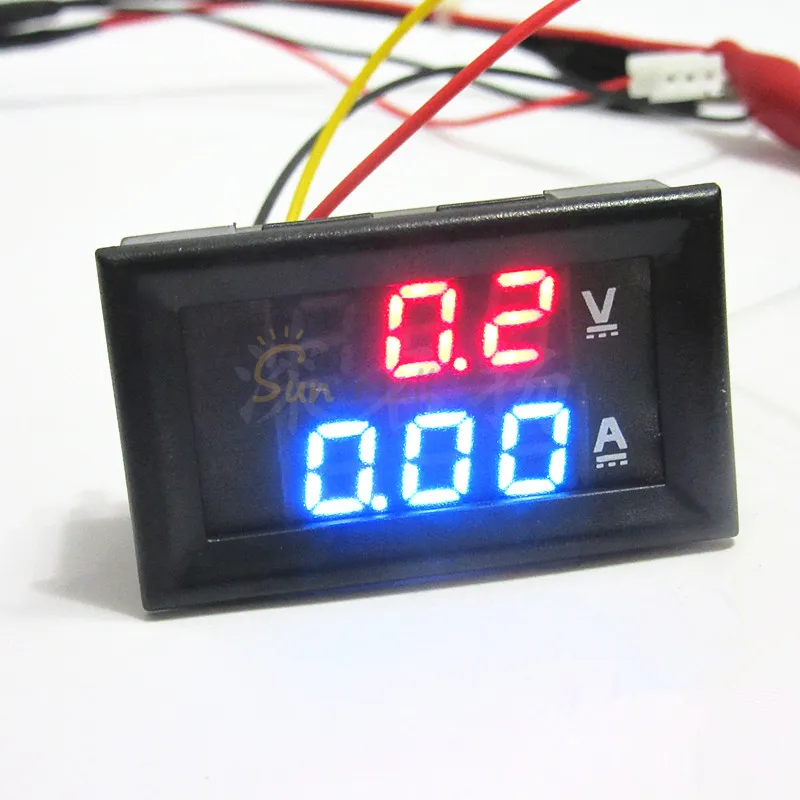

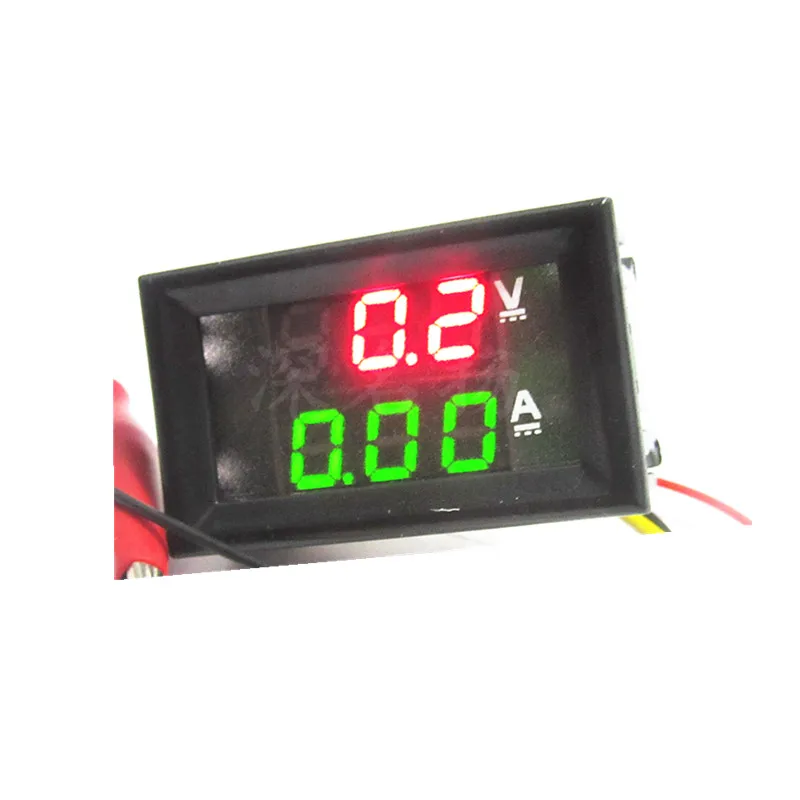

Дисплей Цвет:Красный + красный, красный + синий, красный + зеленый, зеленый + зеленый, зеленый + синий
Длина кабеля:15 см
Размеры:48x29x22 мм, Длина X Ширина X Толщина;
Монтажные отверстия:46x27 мм
Рабочая температура:-10 °C ~ 65 °C
В соответствии с частыми вопросами заказчика, сделайте следующую сводную ссылку:
Примечание:Метр с диапазоном 50A или 100A должен быть подключен к шунтуИзмерить ток независимо от того, является ли измеренный ток менее 10 А! В противном случае он сожжет заголовок.
Нормальное отображение напряжения, отображение тока 0,00 или 0,0
Убедитесь, что толстый черный провод подключен к отрицательному полюсу аккумулятора, а толстый красный провод подключен к отрицательному полюсу нагрузки. (Обратите внимание, что разряд не совпадает с зарядным подключением, см. Концепцию нагрузки и источника питания.) (Заголовок использует оригинальный импортный чип, после того как фабрика прошла очень строгую проверку и калибровку, чтобы убедиться, что нет проблем с качеством, прежде чем выходить из завода. Текущий Дисплей показывает, что 0 99.99% является неправильной проводкой, пожалуйста, будьте терпеливы и внимательно проверьте проводку)
Текущий Дисплей неточен:
Если это прямой источник питания или независимый источник питания и источник питания устройства являются общей землей, до тех пор, пока тонкая черная линия может быть отключена точно.
Подключение к источнику питания не отображается:
Вся электроэнергия переменного тока должна быть фильтрована электролитическим конденсатором выше 1000 мкФ для подачи питания на счетчик.
Оценка качества заголовка (ниже приведены два варианта обычных заголовков)
Без шунта Подключите тонкую красную линию и тонкую черную линию к источнику питания. Ток метра 50A показывает 50,0 ~ 59,9, а метр 100A показывает 100 ~ 109.
Подключите шунт, подключите тонкую красную линию и тонкую черную линию к источнику питания. Прибор для измерения тока с широким спектром 50A показывает 0,00, и может иметь разный метраж, с широким спектром 100A показывает 0,0;
Другое соображений:
Ток может быть измерен только на отрицательной стороне источника питания и на отрицательной стороне нагрузки.
Диапазон напряжения: Диапазон напряжения питания 5 линейных заголовков 4 ~ 28 в, то есть напряжение тонкой красной линии не может превышать 28 В.
О концепции нагрузки и мощности
Во время разряда:Аккумулятор, импульсный источник питания и трансформатор-это источники питания, а резисторы, лампы, двигатели и силовые устройства-это нагрузки.
При зарядке:Зарядное устройство, генератор и солнечная энергия являются источником питания. Аккумуляторная батарея и аккумулятор являются нагрузками.
