Метод подключения WiFi
ELM327 Bluetooth-cpmpatible / WIFI V1.5 OBD2 OBDII автомобильный диагностический инструмент
▲Примечание: разъемы V1.5 могут поддерживать 9 протоколов, более 10000 моделей автомобилей, мы рекомендуем покупать! Если возникнут какие-либо проблемы, пожалуйста, сначала свяжитесь с продавцом, вместо того, чтобы открыть спор, позвольте нам предоставить Вам лучшее обслуживание.
Примечания: чип ELM327 V1.5 PIC18F25K806 типов ELM327 V1.5 (разные размеры и чехлы, одинаковые функции)Bluetooth совместимая Версия AСовместимая с Bluetooth версия BСовместимая с Bluetooth версия CWIFI Версия AWIFI версия BWIFI версия C
1 Тип ELM327V2.1
Супер Мини V2.1
▲Версия Bluetooth A=Версия Bluetooth B=Версия Bluetooth C(Эти 3 одинаковые)
▲WIFI Версия A=WIFI версия B=WIFI версия C(Эти 3 одинаковые)
Все они одинаковы с чипом, функциями, способом подключения и прошивкой,Просто разные наклейки на товар!
Если одной версии товара недостаточно в наличии, другая версия с таким же способом подключения будет отправлена.
Спасибо за понимание. (проверьте цену, пожалуйста, они одинаковые)
Характеристики:

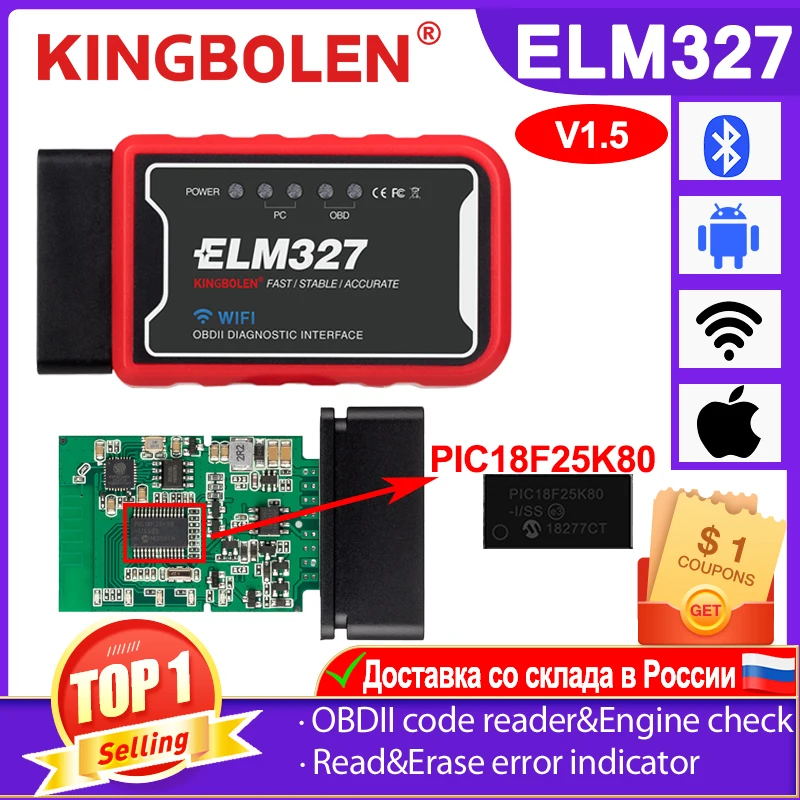

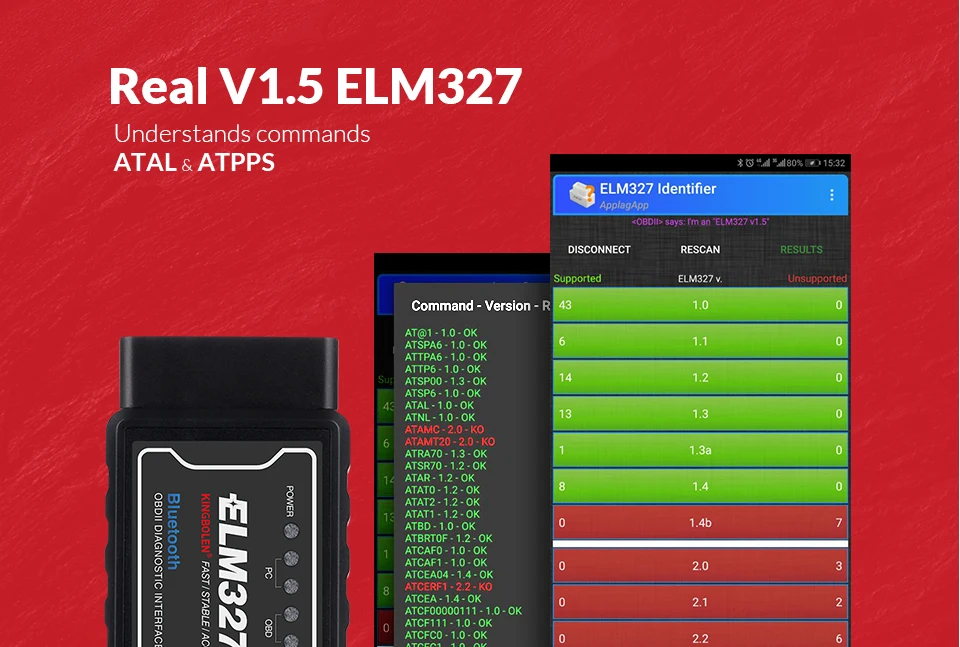

* Версия прошивки V 1,5 (поддерживает больше протоколов SAE J1850, чем V2.1).* С чипом: PIC18F25K80, поддерживает все функции elm327, в программном идентификаторе ELM327, он показывает Полные функции.Поймите команды, такие как ATPPS и ATAL.Частота кристалла4 МГц.MAC-адрес AA: BB: CC: 11: 22: 33.

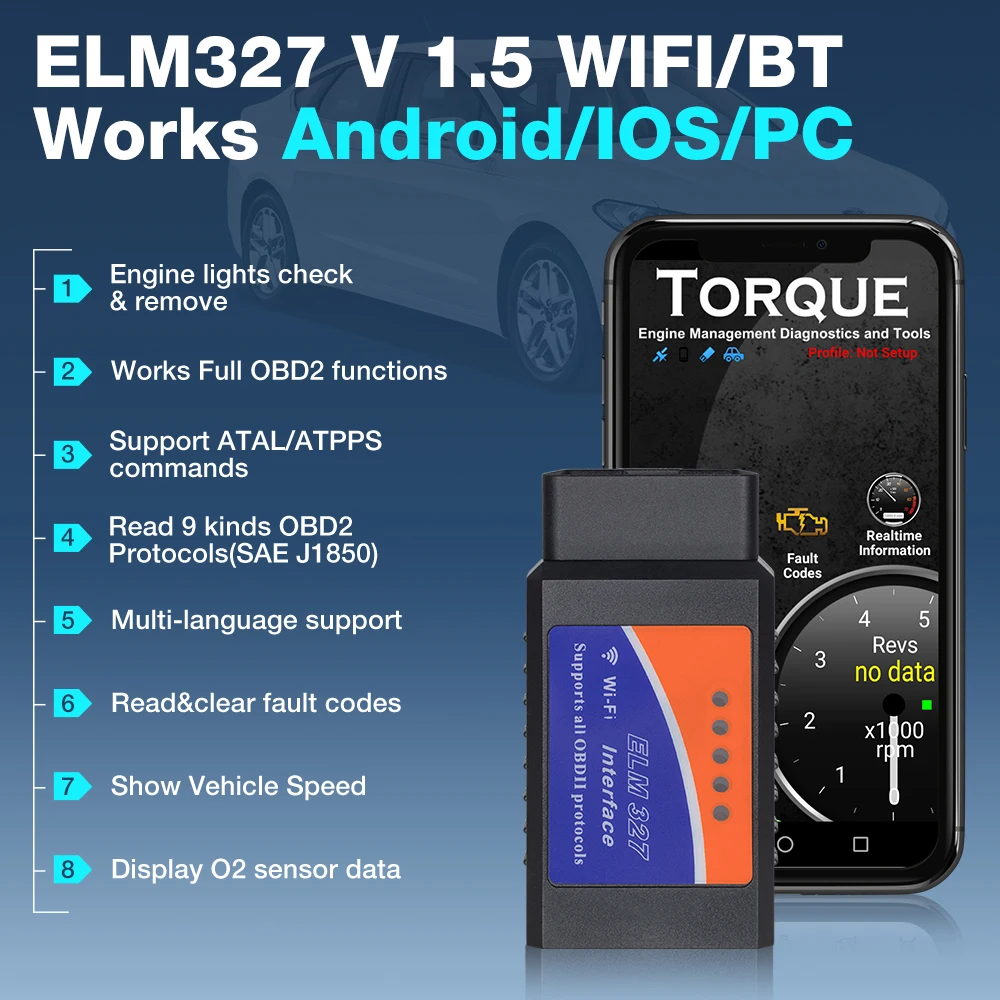

6 типов ELM327 V1.5 (разные размеры и чехлы, одинаковые функции)
Особенности:
* Версия прошивкиV1.5 (поддерживает больше протоколов SAE J1850, чем V2.1).
* С чипом:PIC18F25K80, Поддерживает все функции elm327, в программном идентификаторе ELM327, он показывает Полные функции.
Это понять команды, такие какАтпс и Атал.
Частота кристалла4 МГц.
Новая посылка ELM327 Bluetooth V1.5 OBD2 OBDII автомобильный диагностический инструмент
Требования к оборудованию:

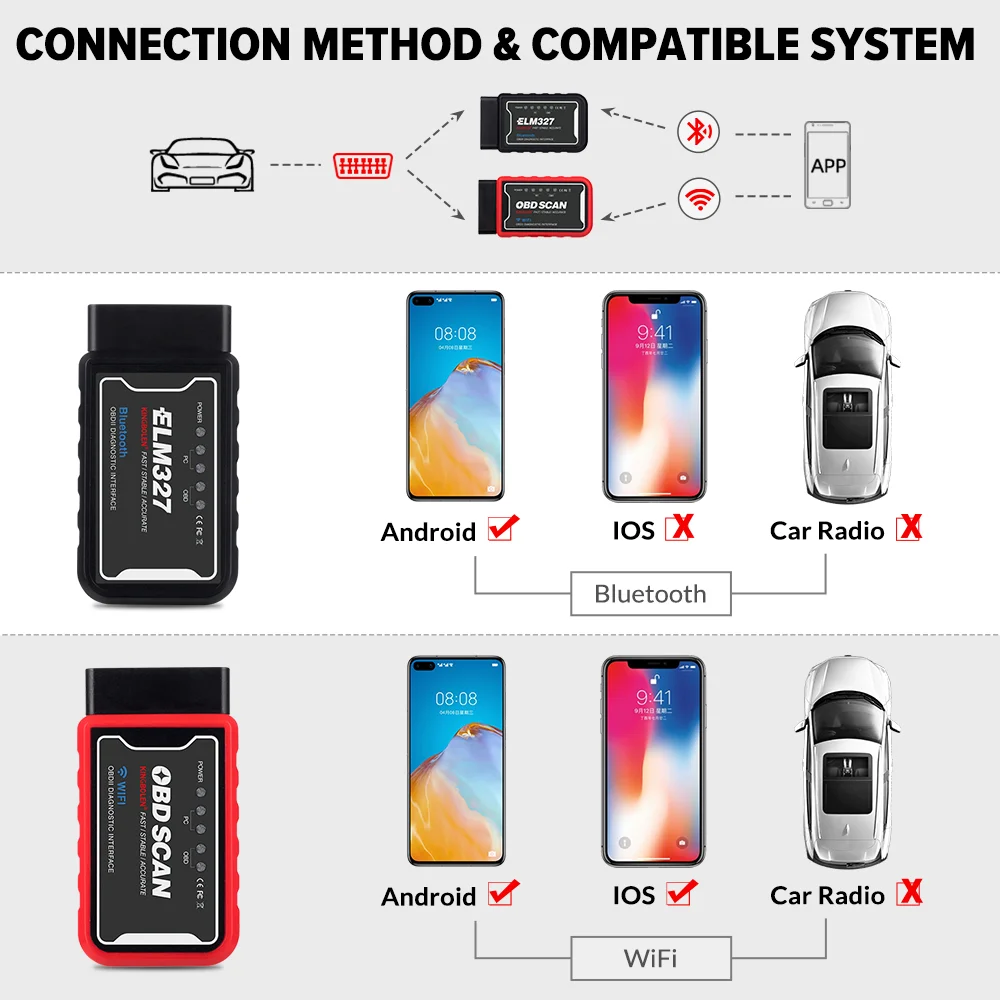

Для устройств Android/IOS (iphone,ipad, например)/для ПК
---- Bluetooth elm327 поддерживает только систему android, не поддерживает систему IOS, поэтому, если у вас есть iphone, пожалуйста, купите версию wifi
----- Wifi Elm327 поддерживает android и IOS системы.
Поддержка протоколов OBD 2 автомобиля:
1. Американская автомобильная Поддержка автомобиля после 1998 года 【Chrysler,Ford,GM,Jeep ..........】2. Европейская Автомобильная Поддержка автомобиля после 2000 года 【Alfa Romeo,SAAB,Acura ..........】3. Азиатский автомобиль поддержки после 2002 года, (Япония и Корея и Китай и так далее) 【KIA,Isuzu,Honda,Mitsubishi ..........】4. Поддержка российских автомобилей после 2012 года 【ВАЗ/УАЗ/газ ..........】
Протоколы поддержки:
1.SAE J1850 PWM (41,6 кбод)
2.SAE J1850 VPW (10,4 кбод)
3.ISO9141-2(5 бод инициализации, 10,4 кбод)
4.ISO14230-4 KWP(5 бод инициализации, 10,4 кбод)
5.ISO14230-4 KWP (быстрая инициализация, 10,4 кбод)
6.ISO15765-4 CAN(11 бит ID,500 кбод)
7.ISO15765-4 CAN(29bit ID,500 кбод)
8.ISO15765-4 CAN(11 бит ID,250 кбод)
9.ISO15765-4 CAN(29 бит ID,250 кбод)
A.SAE J1939 CAN(29bit ID,250 * кбод)
B.USER1 CAN(11 * бит ID,125 * кбод)
C.USER2 CAN(11 * бит ID,50 * кбод)
* Настройки по умолчанию (настраиваемые пользователем)
Упаковочный лист:
• Устройство ELM327 OBD II
• Программное обеспечение сканирует qr-код на посылке

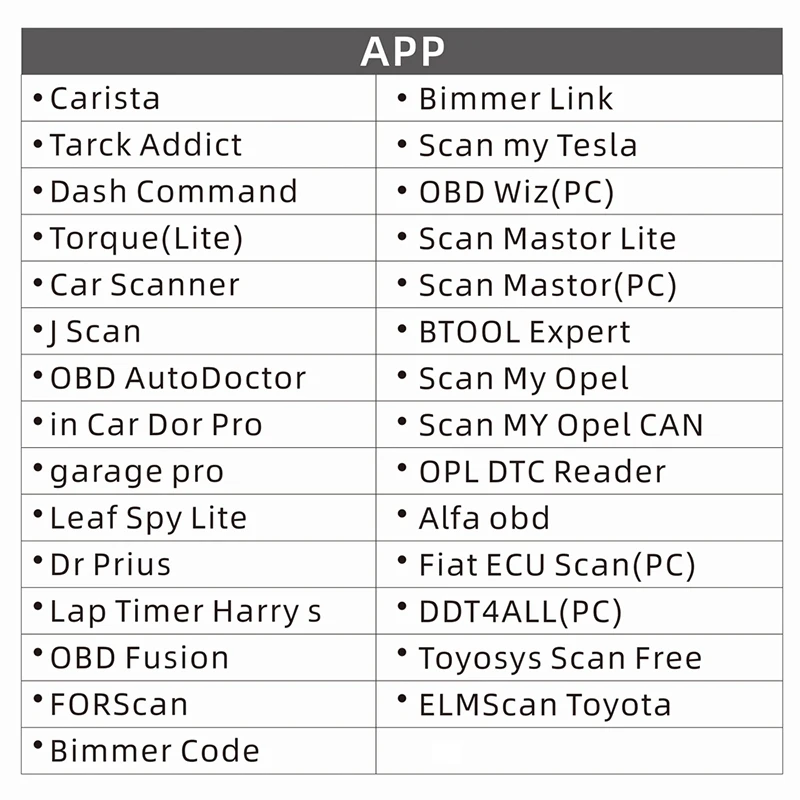

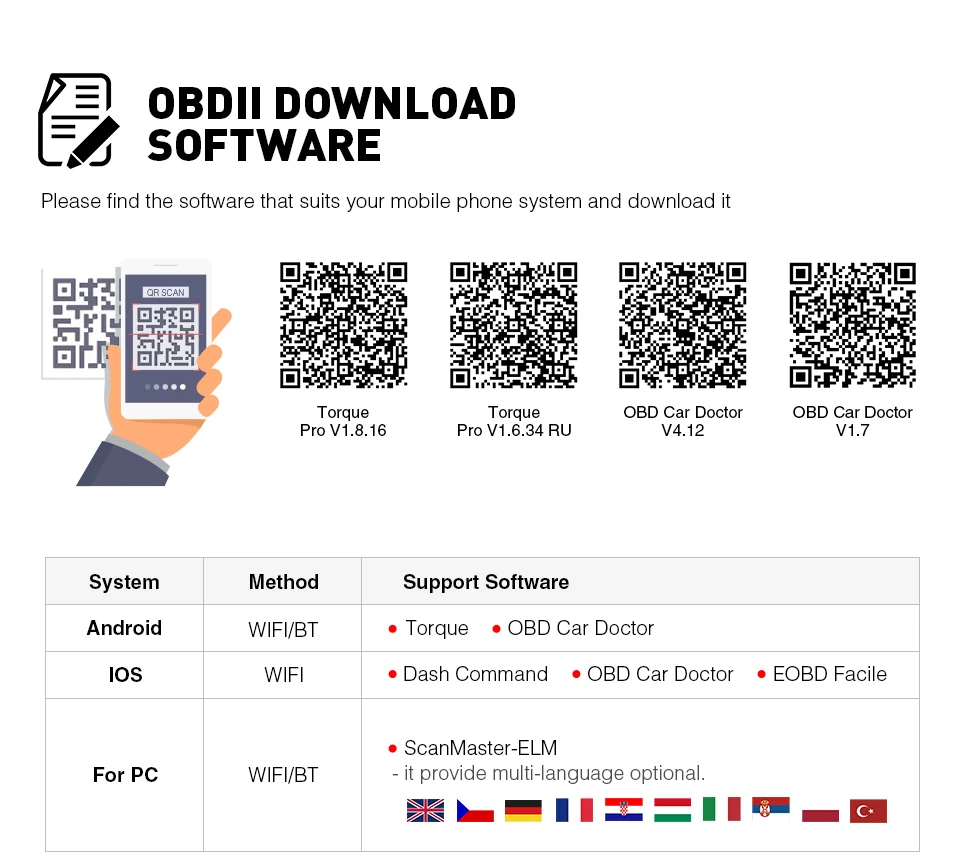

Требования к программному обеспечению:
Все программное обеспечение ELM327.
-Программное обеспечение системы IOSВ Apple store: Автомобильный сканер/OBD Auto Doctor / OBD Car Doctor / EOBD Faciles / Rev / FUZZYCar/ DashComand / SpeedPORT / Nova Scan...
Внимание: базовое программное обеспечение iOS не входит в комплект, вы должны купить его в Apple App Store!
-Программное обеспечение системы Android: Torque pro / Mini OBD2 / OBD Car Doctor / DashComand...
-Система Windows: Scanmaster- ELM / PCMSCAN...

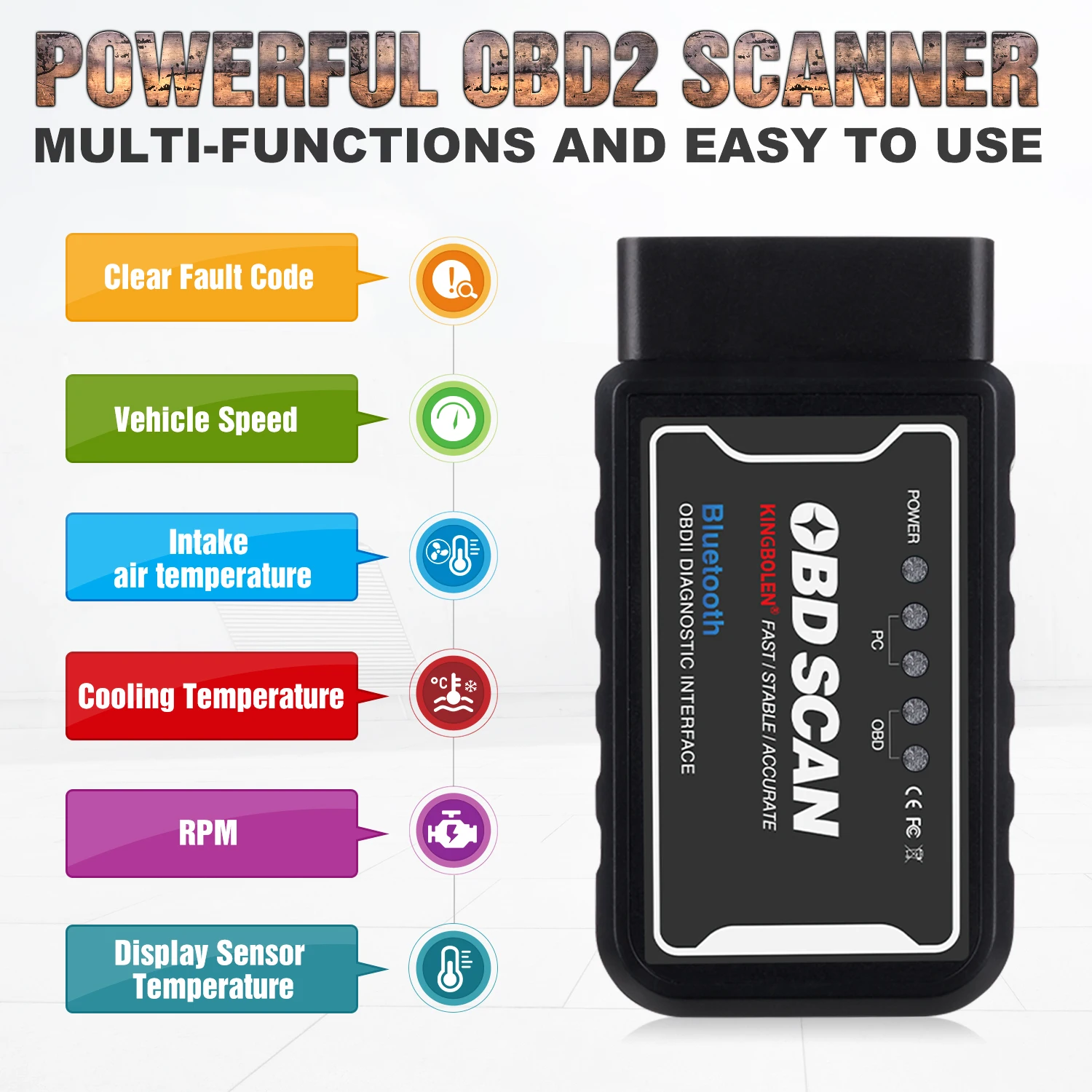

Основные функции:
• RPMs двигателя
• Расчетное значение нагрузки
• Температура охлаждающей жидкости
• Состояние топливной системы
• Скорость транспортного средства
• Кратковременная топливная отделка
• Долгосрочная топливная отделка
• Давление впускного коллектора
• Предоплата времени
• Температура впускного воздуха
• Расход воздуха
• Абсолютное Положение Дроссельной заслонки
• Напряжение датчика кислорода
• Соответствующая краткосрочная топливная планка
• Состояние топливной системы
• Давление топлива
И больше .......
Отображение и чтение:
• RPMs двигателя
• Расчетное значение нагрузки
• Температура охлаждающей жидкости
• Состояние топливной системы
• Скорость транспортного средства
• Кратковременная топливная отделка
• Долгосрочная топливная отделка
• Давление впускного коллектора
• Предоплата времени
• Температура впускного воздуха
• Расход воздуха
• Абсолютное Положение Дроссельной заслонки
• Напряжение датчика кислорода
• Соответствующая краткосрочная топливная планка
• Состояние топливной системы
• Давление топлива

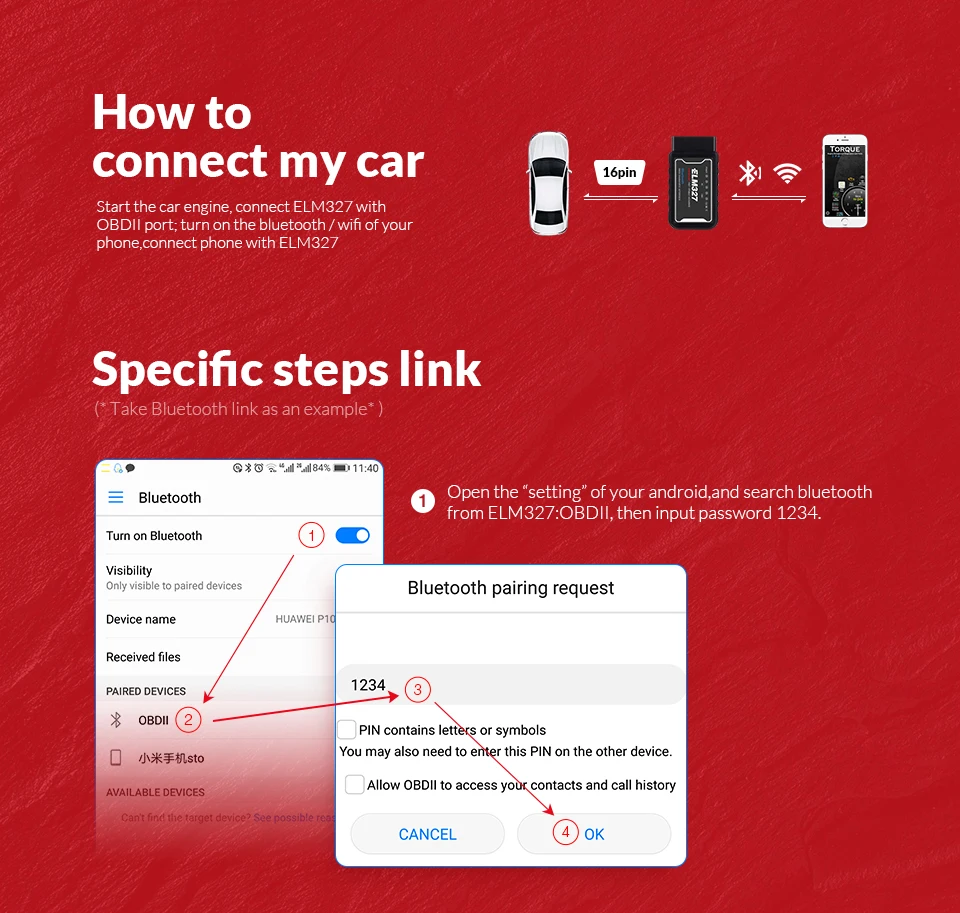

Как подключить автомобиль и телефон через ELM327
1. Для покупателя Android с помощью приложения Torque, пожалуйста, следуйте инструкциям ниже

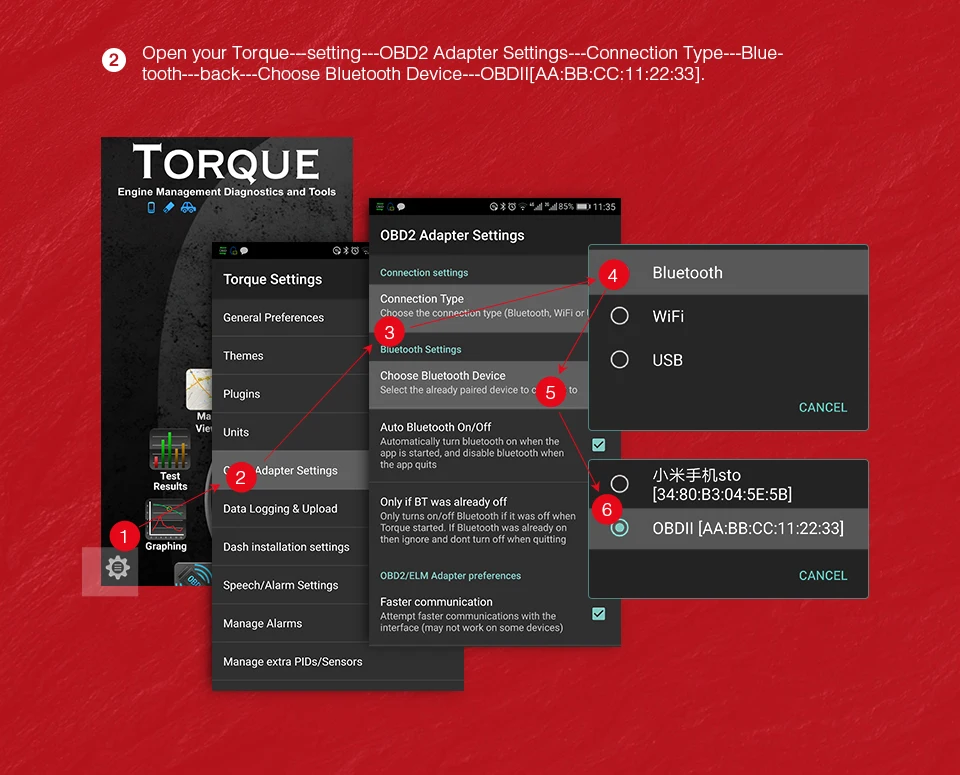

Откройте крутящий момент-Настройка-настройки Адаптера OBD2-Тип подключения-Bluetooth-назад-Выберите bluetooth-устройство --- OBDII[AA:BB:CC:11:22:33].
2: Откройте Настройки «вашего android и найдите bluetoothот ELM327:OBDIl, затем введите пароль 1234.

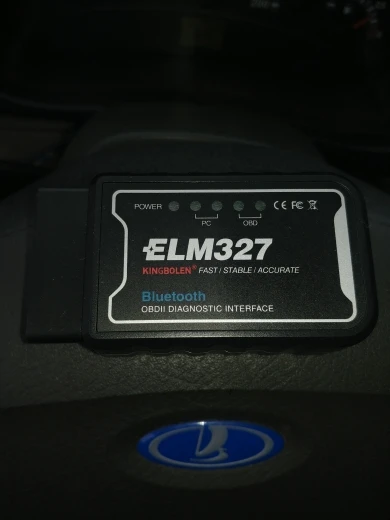

Версия Bluetooth A:
Версия Bluetooth B:
Версия Bluetooth C:

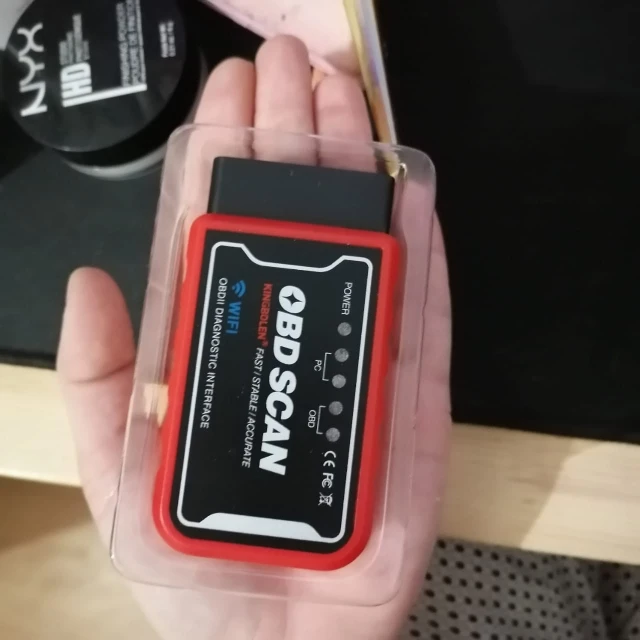

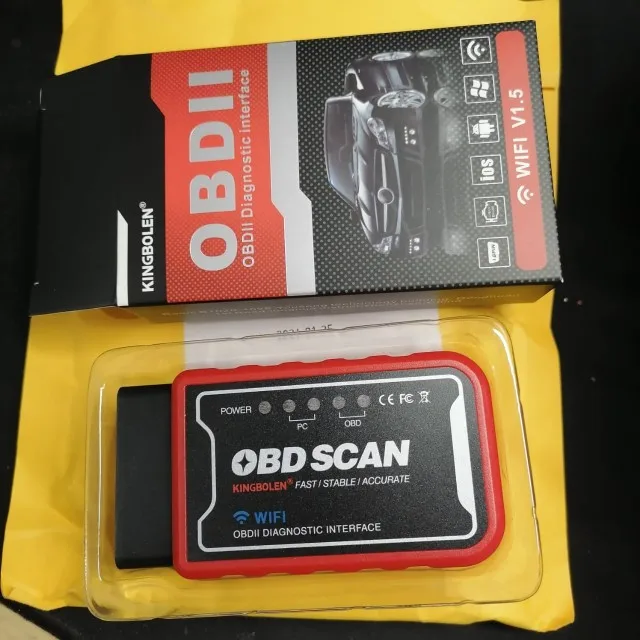

Версия A WIFI:
WIFI версия B: WIFI версия C:

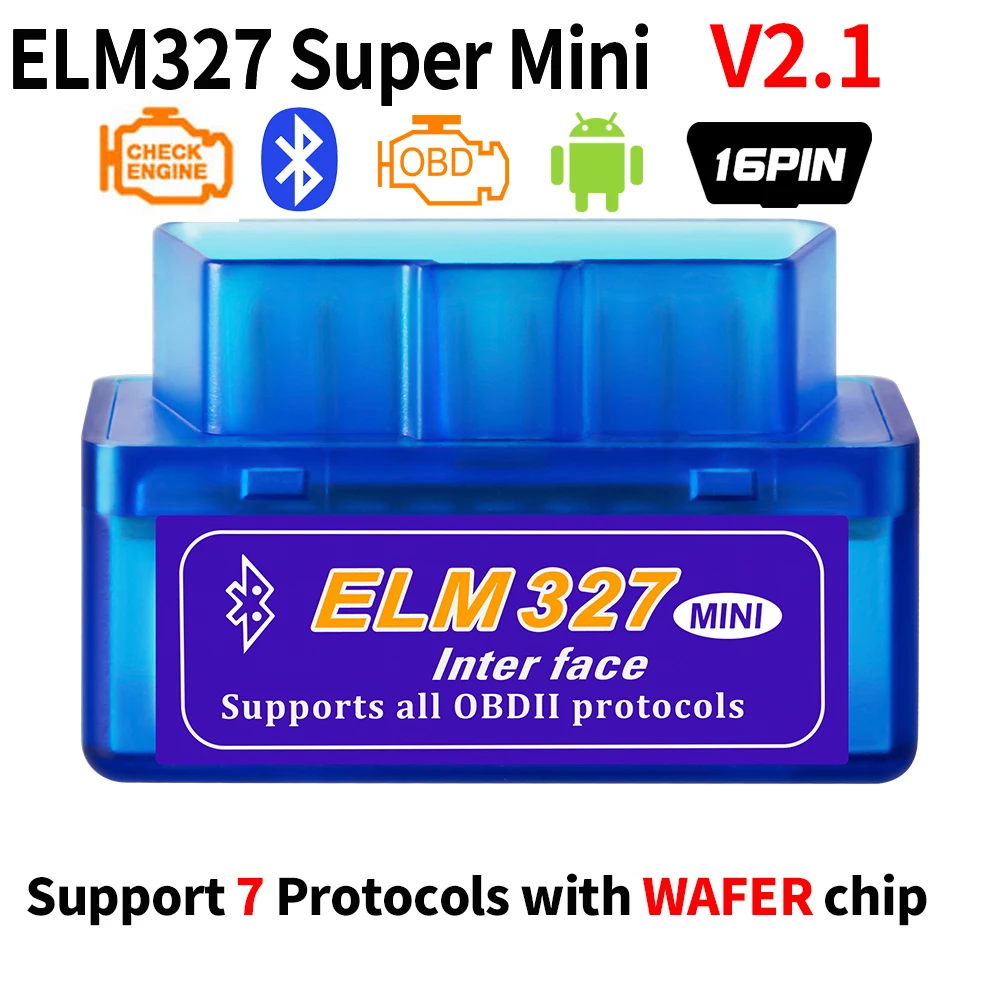

Супер Мини V2.1 (Чип не PIC250K80):
