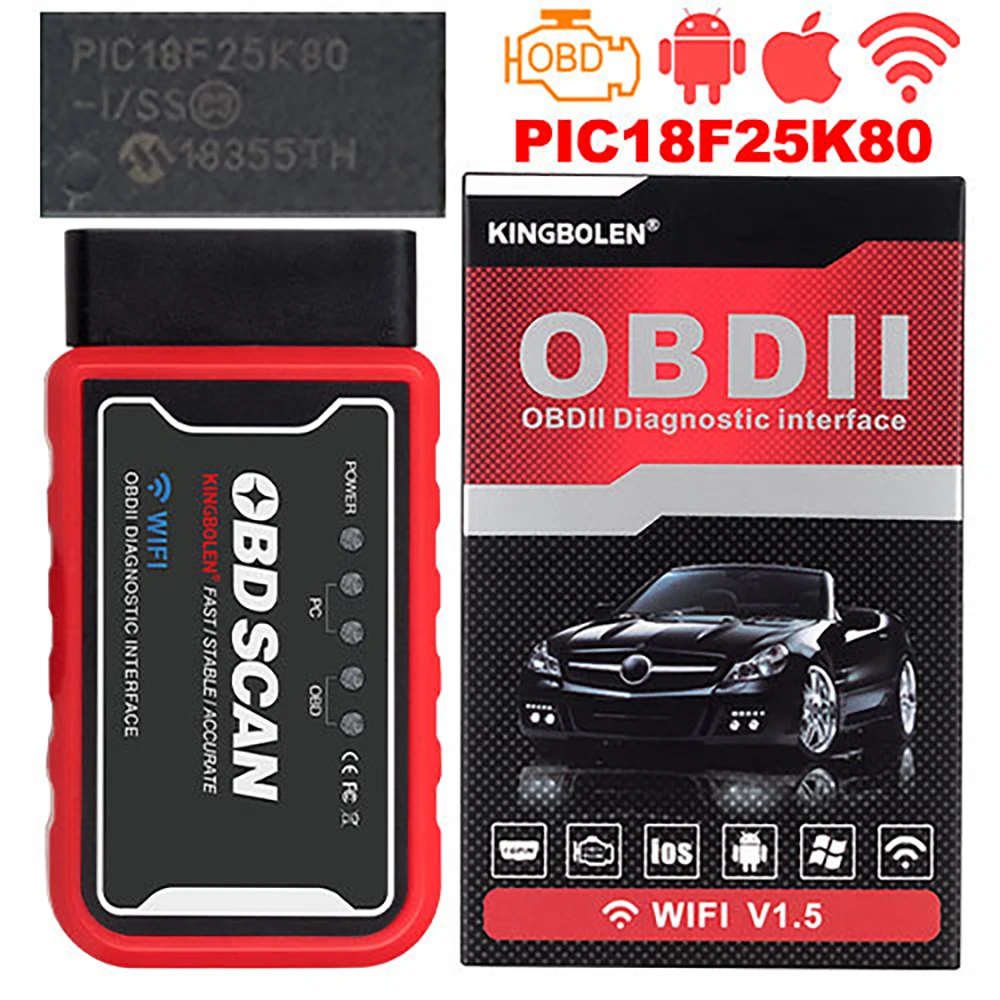

PIC18F25K80 Чип WIFI/Bluetooth версия ELM327 V1.5 OBD2 OBDII сканер кода
Примечание:
Этот elm327 обычно может работать на большинстве новых автомобилей с OBD 16pin Aadapter и 12V двигатель:
Для автомобильного бренда США, после 1996 года;
Для Европейского автомобильного бренда, после 2000 года;
Для японского/корейского автомобильного бренда, после 2002 года;
Для китайского автомобильного бренда, после 2005 года;
Подходит для Chrysler, подходит для Ford, подходит для G-M, подходит для Jeep;
Подходит для Alfa Romeo, подходит для SAAB, подходит для Acura, подходит для Opel, подходит для Audi, подходит для сиденья, подходит для Peugeot, подходит для Renault, подходит для Bentley, подходит для Skoda, подходит для Daewoo, подходит для Benz, подходит для Daihatsu, подходит для Land Rover, Подходит для BMW, подходит для Vauxhall, подходит для Citroen, подходит для Volvo, подходит для Fiat, подходит для VW, подходит для Ford, подходит для Jaguar;
Подходит для KIA, подходит для Isuzu, подходит для Honda, подходит для Mitsubishi, подходит для Hyundai, подходит для Dacia, подходит для Lexus, подходит для Mazda, Подходит для Nissan, подходит для Subaru, подходит для Suzuki, подходит для Toyota;
* Для автомобилей Lada/ VAZ/ UAZ, пожалуйста, не покупайте, если ваш автомобиль находится до 2011 года.
* Для автомобилей Ssangyong, пожалуйста, не покупайте, если ваш автомобиль до 2008 года.
* Для Renault Dacia Logan модель автомобиля, пожалуйста, не покупайте, если ваш автомобиль до 2009 года

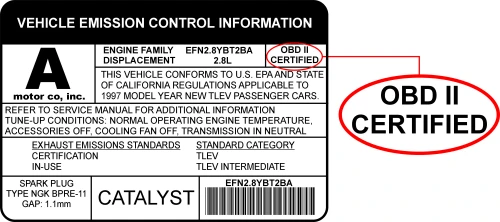

Если ваш автомобиль не попадает в любую из вышеуказанных категорий, посмотрите под капот и попытайтесь найти этикетку, в которой четко указано, что транспортное средство предназначено для соответствия OBD-2 законам.
Особенности:

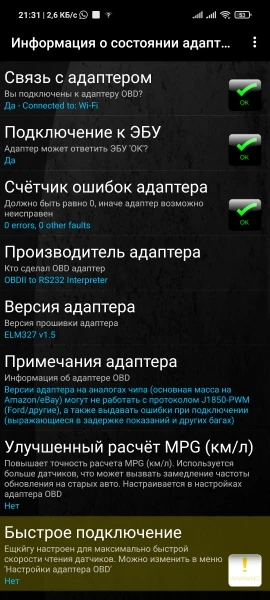

* Версия прошивки V1.5 (поддерживает больше протоколов SAE J1850, чем V2.1)

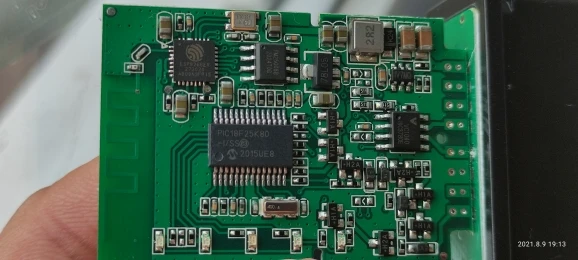

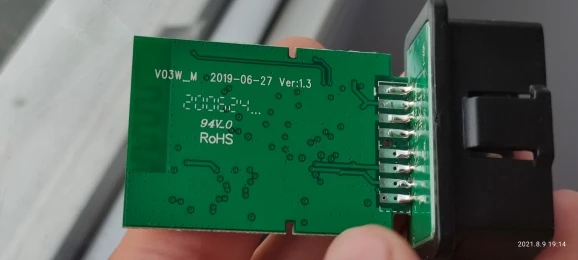

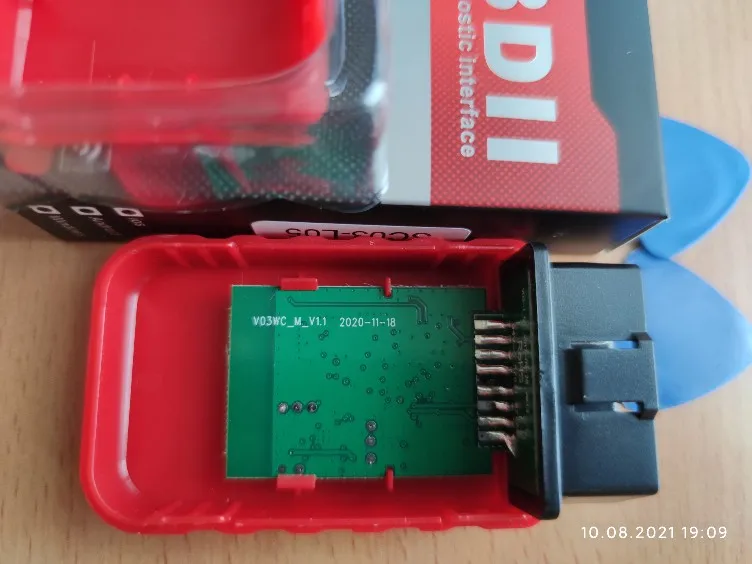

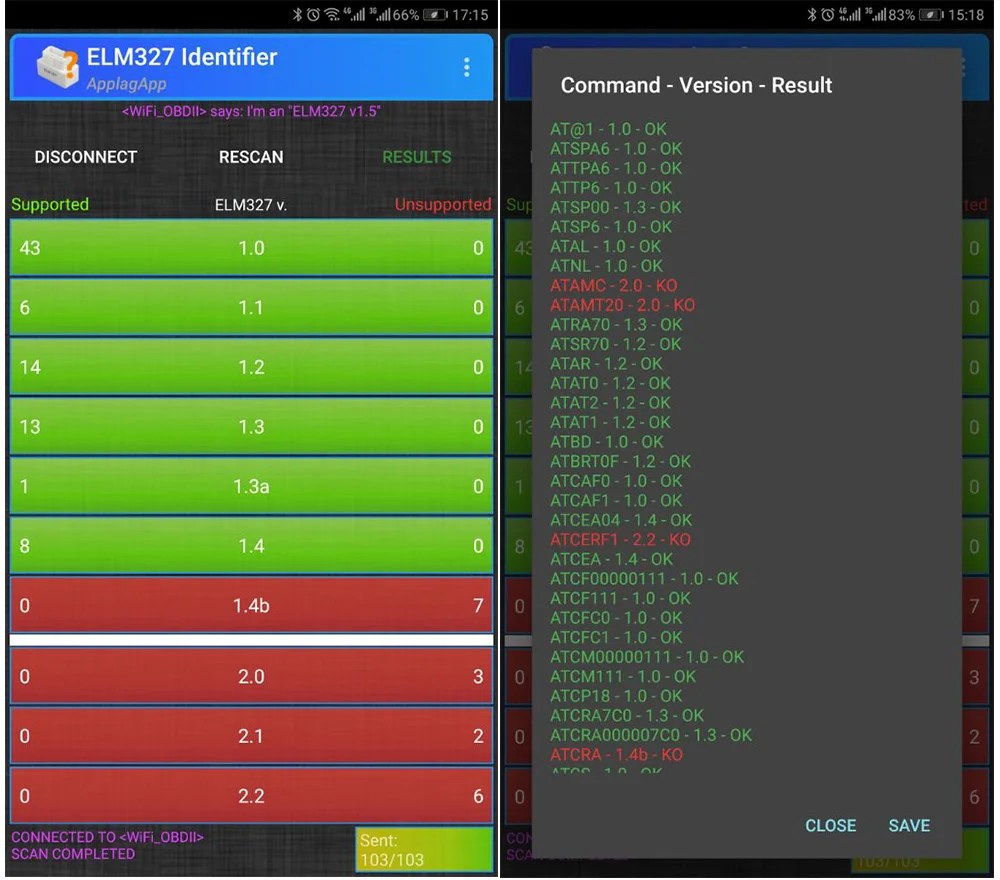

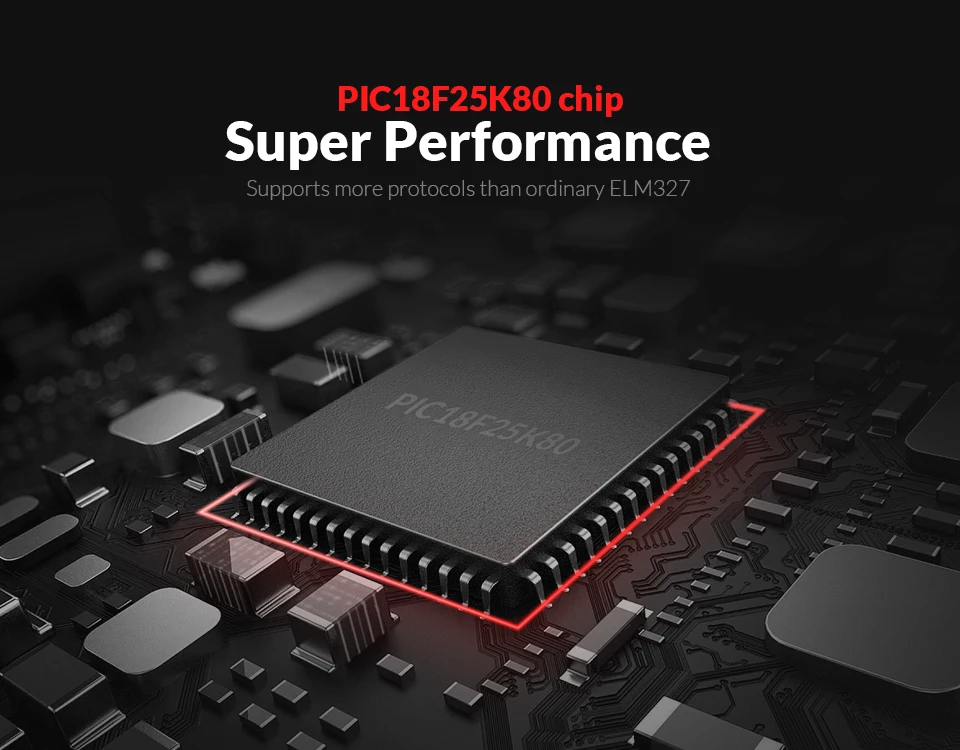

* С чипом:PIC18F25K80, Поддерживает все функции elm327, в программном идентификаторе ELM327, он показывает Полные функции.
* Это понять команды, такие какATPPSИ другие.
Поддержка нескольких протоколов:
1.SAE J1850 PWM (41,6 кбод)
2.SAE J1850 VPW (10,4 кбод)
3.ISO9141-2(5 бод инициализации, 10,4 кбод)
4.ISO14230-4 KWP(5 бод инициализации, 10,4 кбод)
5.ISO14230-4 KWP (быстрая инициализация, 10,4 кбод)
6.ISO15765-4 CAN(11 бит ID,500 кбод)
7.ISO15765-4 CAN(29bit ID,500 кбод)
8.ISO15765-4 CAN(11 бит ID,250 кбод)
9.ISO15765-4 CAN(29 бит ID,250 кбод)
A.SAE J1939 CAN(29bit ID,250 * кбод)
B.USER1 CAN(11 * бит ID,125 * кбод)
C.USER2 CAN(11 * бит ID,50 * кбод)
* Настройки по умолчанию (настраиваемые пользователем)
В этот чехол, OBD2 используется в качестве общей срок и может означать любую из следующих характеристик:
OBD II(California ARB)
EOBD(Европейский БД)
JOBD(Японский БД)
Вы также можете проконсультироваться с руководством владельца вашего автомобиля и, возможно, связаться с вашим местным дилером. Однако имейте в виду, что многие дилеры не знают разницы между OBD и OBD2. Если транспортное средство не совместимо с OBD2, вы не можете использовать универсальный инструмент сканирования OBD2, такой как ElmScan, для получения диагностической информации от вашего автомобиля.

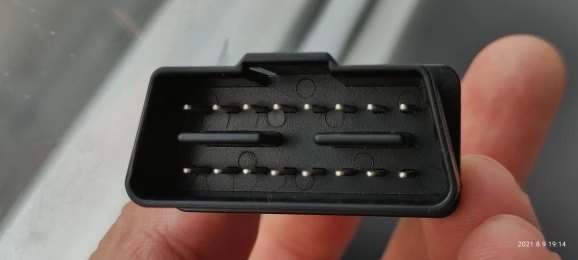

Но у меня автомобиль имеет 16-контактный диагностический разъем OBD, разве не должно быть OBD2 отвечающих требованиям?
Нет, не обязательно. Много Европы и Азии производители оборудованная их транспортных средств с d-образной 16-контактный диагностический Разъемы длинные, прежде чем они стали установки OBD2 систем на эти транспортные средства. Одно любопытное замечание заключается в том, что большинство транспортных средств, не совместимых с EOBD, имеют DLC, который не полностью соответствует SAE J1979.
С правильным программным обеспечением, установленным в хост-устройстве, вы можете иметь следующие параметры, прочтенные из вашего транспортного средства:
Скорость транспортного средства
Об/мин
Расход топлива
Температура охлаждающей жидкости двигателя
Давление топлива
Расчетная нагрузка двигателя
Положение дроссельной заслонки
Давление впускного коллектора
Температура всасывания воздуха
Предоплата времени
Массовый воздушный поток
Уровень топлива
Барометрическое давление
EVAP система давления пара
Топливная обшивка
Совместимое программное обеспечение:

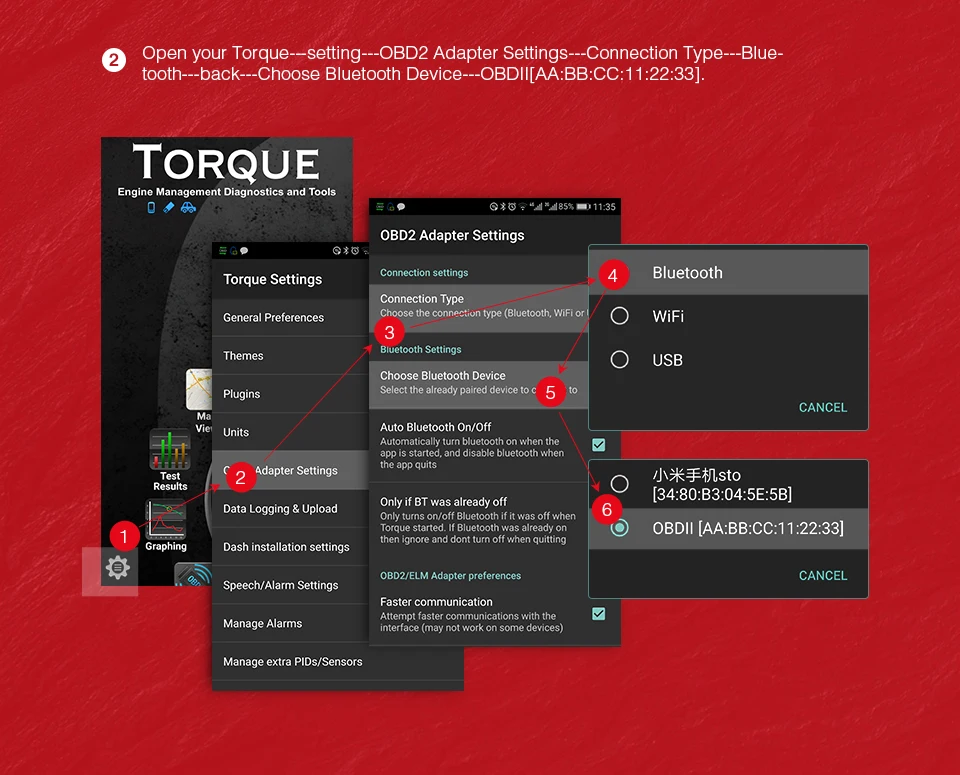

Версия окна: ScanMaster-ELM, ScanTool.net, PCMSCAN и т. Д.
Версия Android: Torque, DashCommand, OBD Car Doctor, Auto Doctor, Mini OBDII, EOBD ect
Версия IOS: Авто доктор, OBD Автомобильный доктор, DashCommand, EOBD, и т. Д.
Система поддержки:
Платформа поддержки программного обеспечения: Windows XP,Windows 7/8,Android,iOS и т. Д.
Технические характеристики:
SSID: WiFiOBD
IP: 192.168.0.10
Подсеть: 255.255.255.0
Порт: 35000
Диапазон: 50 футов (линия видимости)
Антенна: Внутренняя
Мощность Потребляемая мощность: 0,75 Вт
Стандарт Wifi: 802.11a/b/g
Рабочая температура: от-15 до 100 градусов Цельсия
Упаковочный лист:

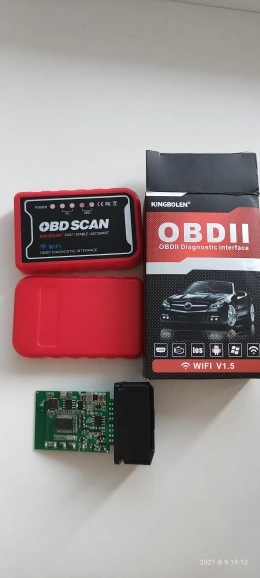

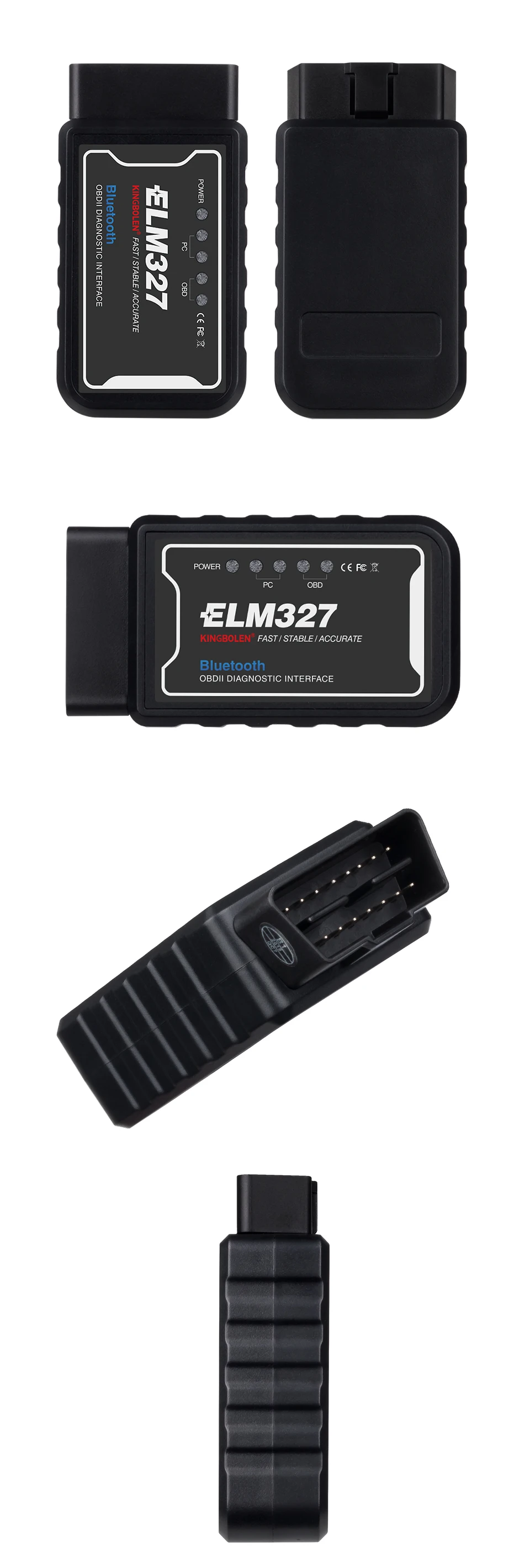

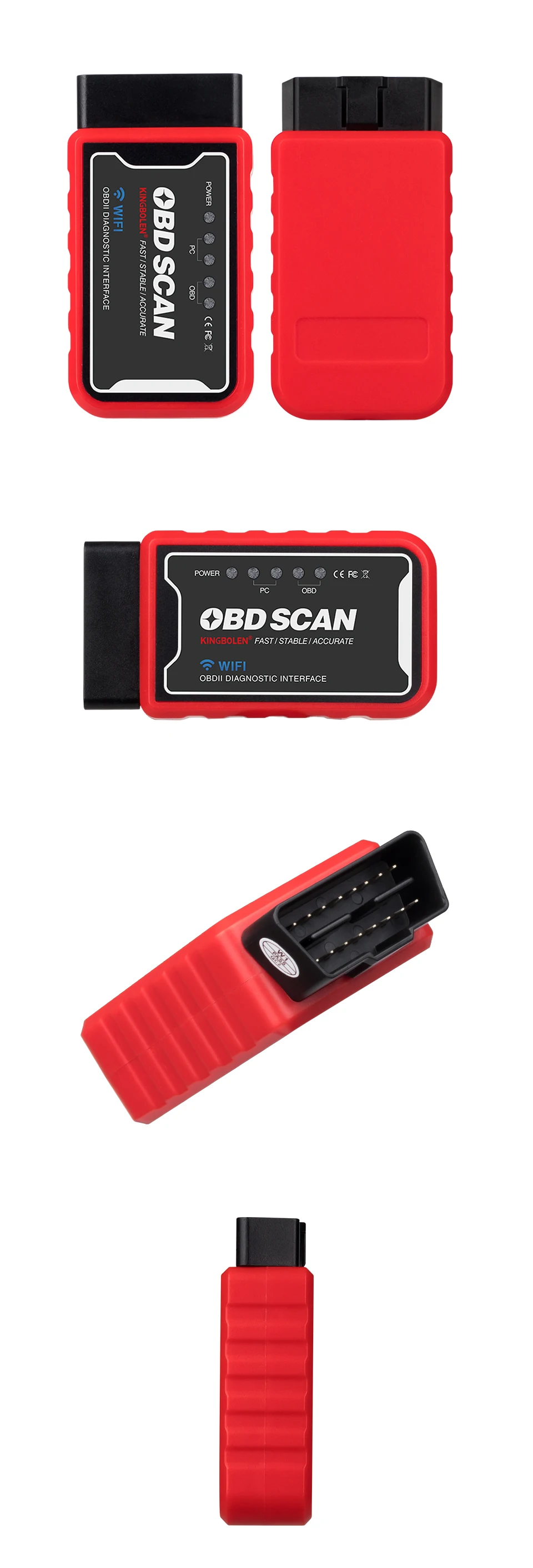

1 x BT/Wifi ELM327 obd интерфейс
WIFI A
WIFI B
BT A
БТ б
