Разветвитель проводки промышленного класса на 100 портов, 45 Мбитс

ПродуктFФуннкции:

LВ соответствии со стандартами IEEE 802,3, IEEE 802.3u, IEEE 802.3ab стандарт;

LПринять 8 портов промышленного класса чип, чтобы убедиться, что производительность более сильна и стабильна;

LПолный дуплекс принимает стандарт IEEE 802.3x, полудуплекс принимает стандарт обратного давления;

L5-10/100 м адаптивный сетевых портов, поддержка порт auto-flip(Auto MDI/MDIX)

LКаждый порт поддерживает автоматическое согласование, автоматически настраивает режим передачи и скорость передачи;

LПоддержка самостоятельного обучения mac-адресу;

LПоддержка высокоскоростной передачи данных без блокировки

LДинамический светодиодный индикатор предлагает простые рабочие подсказки и устранение неполадок;

LМолниеносная и импульсная машина со статической защитой; Статическая поддержка 8кв, дифференциальный режим перенапряжения 2КВ, общий режим 4КВ

LИзбыточная двойная защита от перегрузки постоянного тока, поддержка положительного и отрицательного доступа;

Технические характеристики изделия

Технология

Стандарт: ieeee802.3, IEEE802.3u, IEEE802.3x

Поток управления: IEEE802.3x. Обратное давление

Интерфейс

100 м сетевой порт: 10Base-T/100Base-TX адаптивный

Дальность передачи

Двойная витая: 100 м (стандартный кабель CAT5/CAT5e)

Индикатор светильник

Индикатор интерфейса: 1-5(LINK/ACT)

Мощность индикатор: кнопка включения

Обмен атрибут

Скорость пересылки 100 Мбит/с: 148810pps

Способ передачи: хранение и пересылка

Широкополосное Переключение Системы: 1,6G

Размер кэша: 1 м

MAC адрес: 1K

Мощность питания

Входное напряжение: 24 В постоянного тока (9 ~ 48 В постоянного тока)

Метод ввода: вставной Тип 3P промышленный клеммный блок, расстояние 5,08 мм

Поддержка защита от избыточной силы тока

Поддержка входного питания с ограничением, анти-обратный доступ

Расход

Без нагрузки: 0,48 Вт @ 24 В постоянного тока

Нагрузка 2W @ 24VDC

Рабочая среда

Рабочая температура: -40 ~ + 75 ℃

Температура хранения: -40 ~ + 85 ℃

Влажность: 10% ~ 95% (без конденсации)

Структура продукта

Вес: 15 г

Размеры: 104 мм × 72 мм × 19 мм (Длина X Ширина X высота)

Отраслевому стандарту

EMI: FCC часть 15, CISPR (EN55022) класс A

EMS: EN61000-4-2 (ESD), Leve 4

EN61000-4-3 (RS), уровень 3

EN61000-4-4 (EFT), уровень 4

EN61000-4-5 (всплеск), уровень 4

EN61000-4-6 (CS), уровень 3

EN61000-4-8, уровне 5

Шок: IEC 60068-2-27

Свободное падение: IEC 60068-2-32

Шок: IEC 60068-2-6

Упаковочный лист

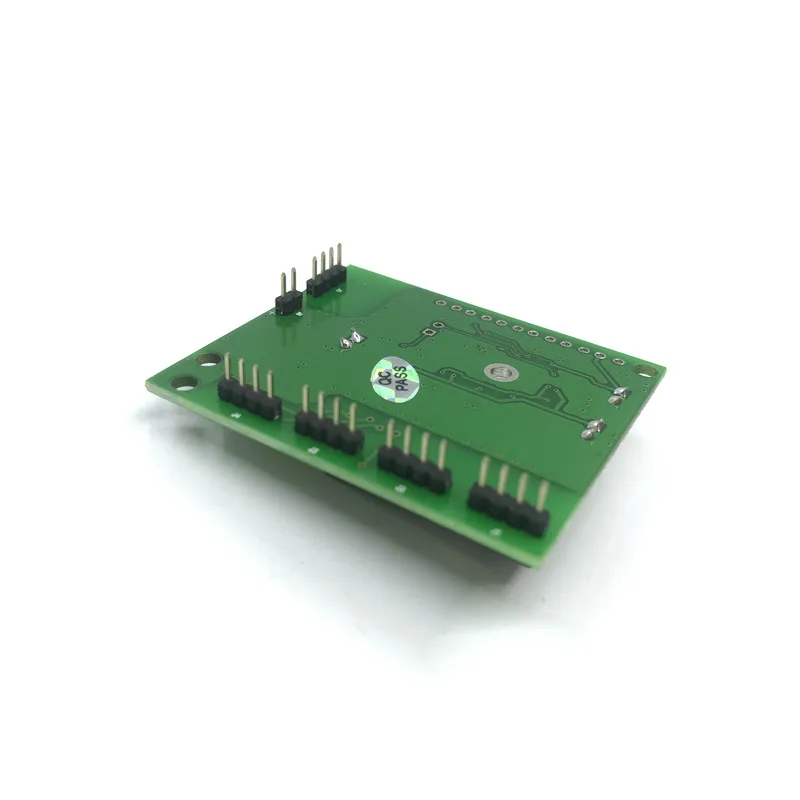

1*5 портовый промышленный модуль переключателя

Гарантия

Пятилетняя

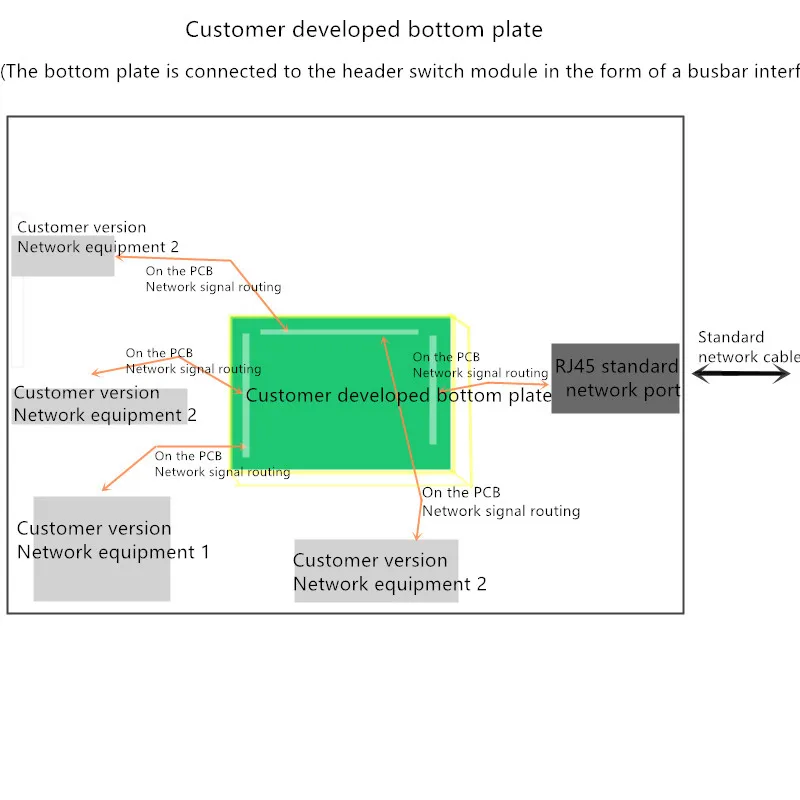

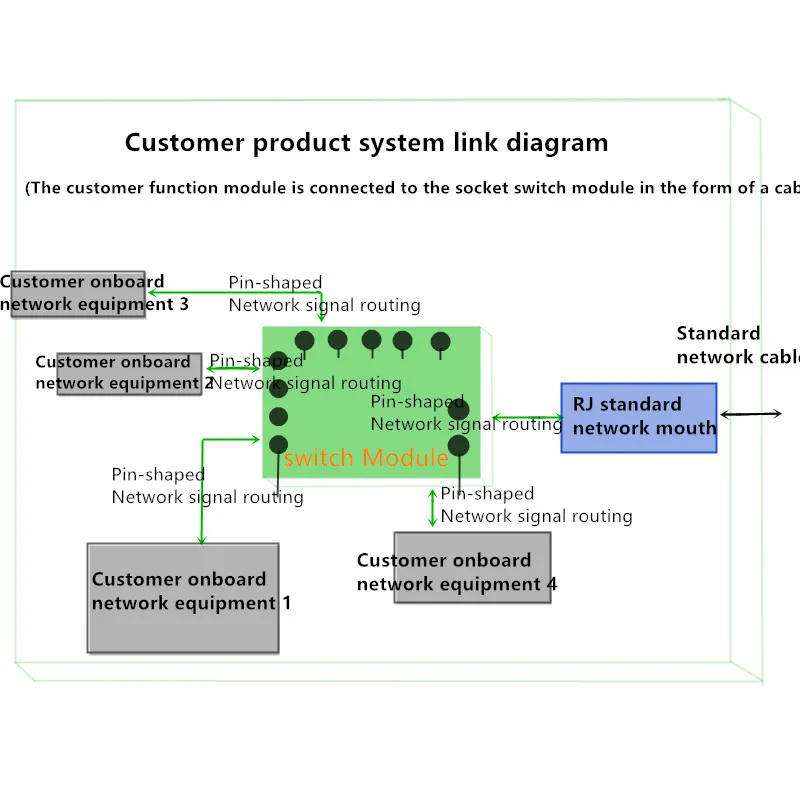

Ниже приведены три внутренних схемы подключения шасси клиента или системная интеграция модуля переключателя:Решение 1: Интегрируйте этот модуль в виде контактов (тип разъема по умолчанию, клиентам, которым нужен модуль плагина, пожалуйста, дайте инструкции по продажам заранее)Решение 2: Интегрируйте модуль в виде гнезда (клиент может обеспечить такую же розетку, затем подключите переключатель с двойным кабелем, или клиент может предоставить любую другую розетку или отверстие для прокладки, и клиент может подключить соответствующий сигнал переключателя к кабелю. Соответствующая сигнальная линия на стороне клиентского модуля может быть)
