Описание:

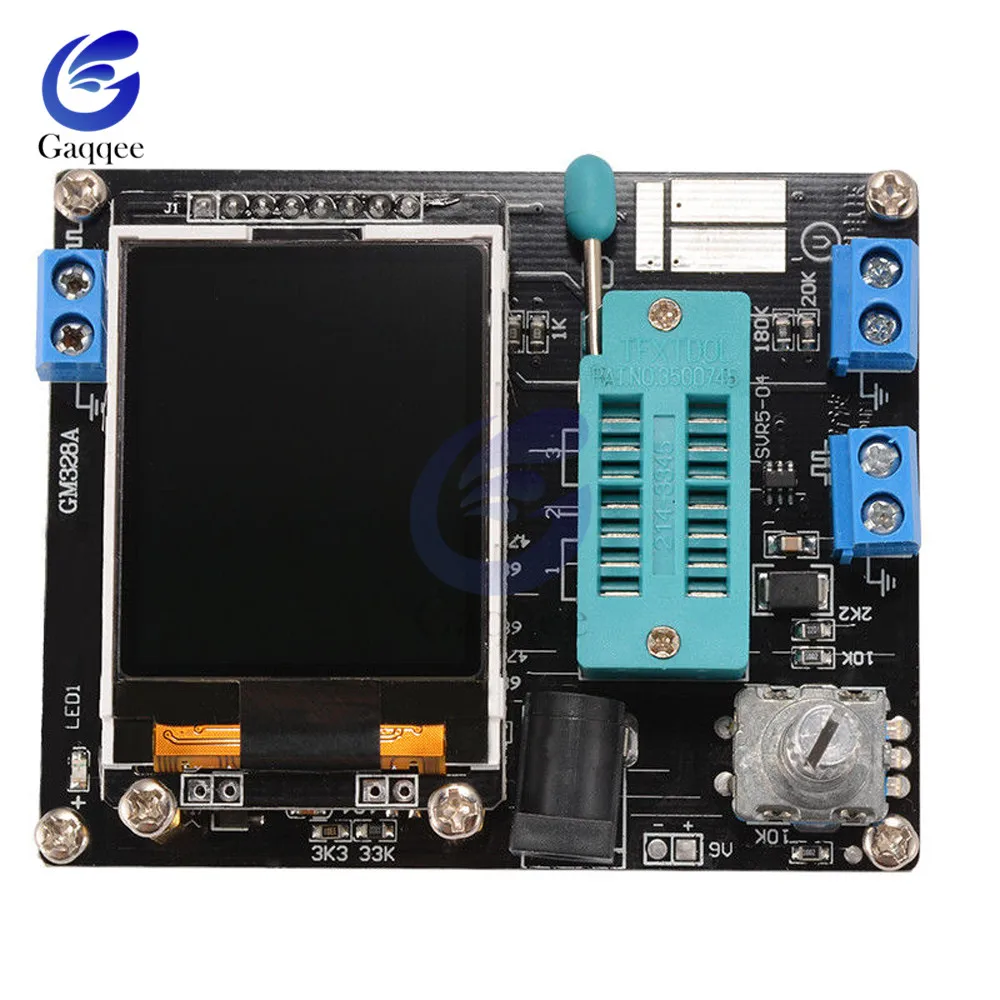

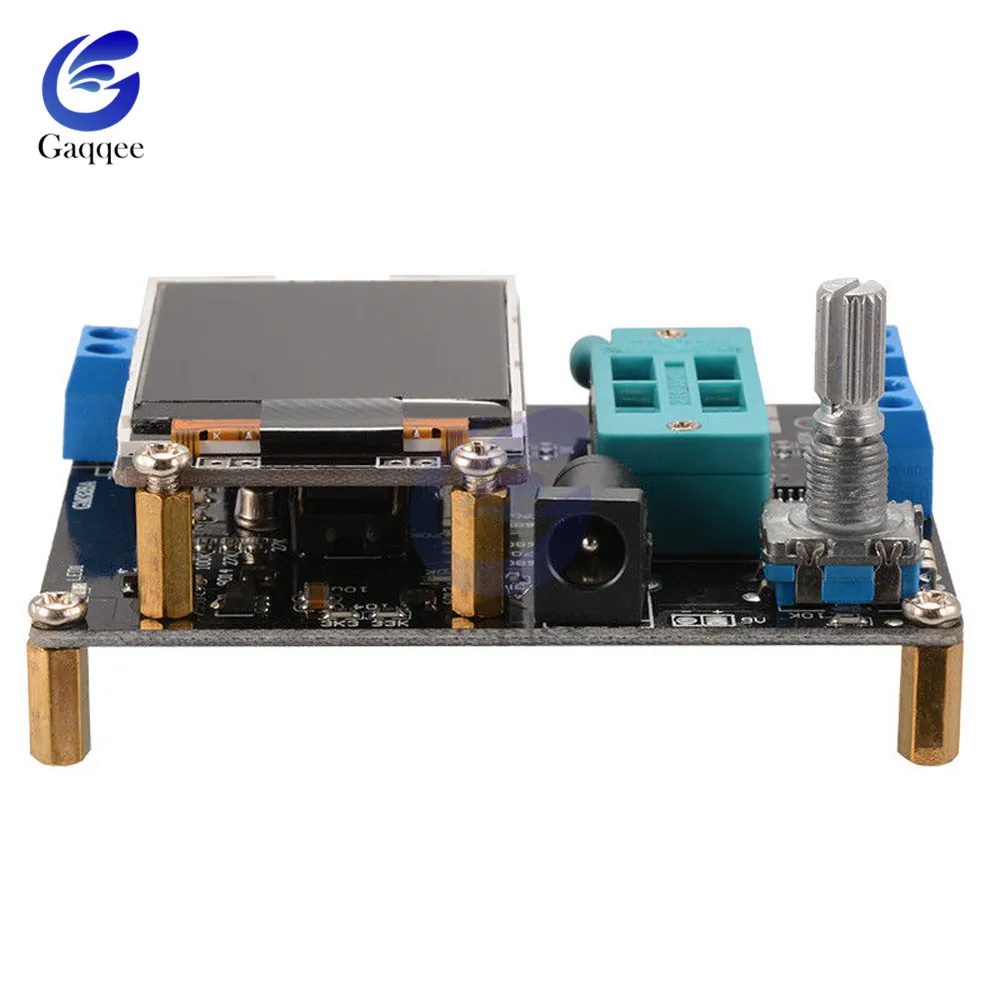

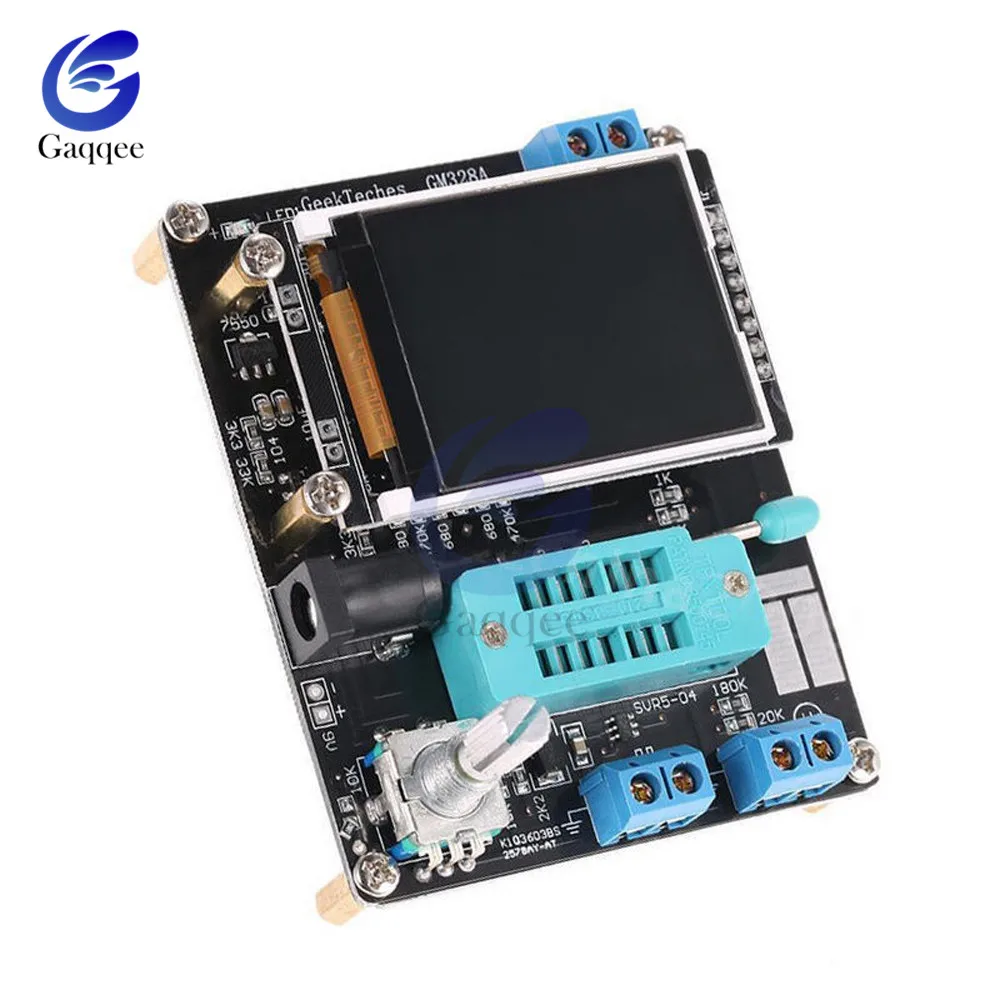

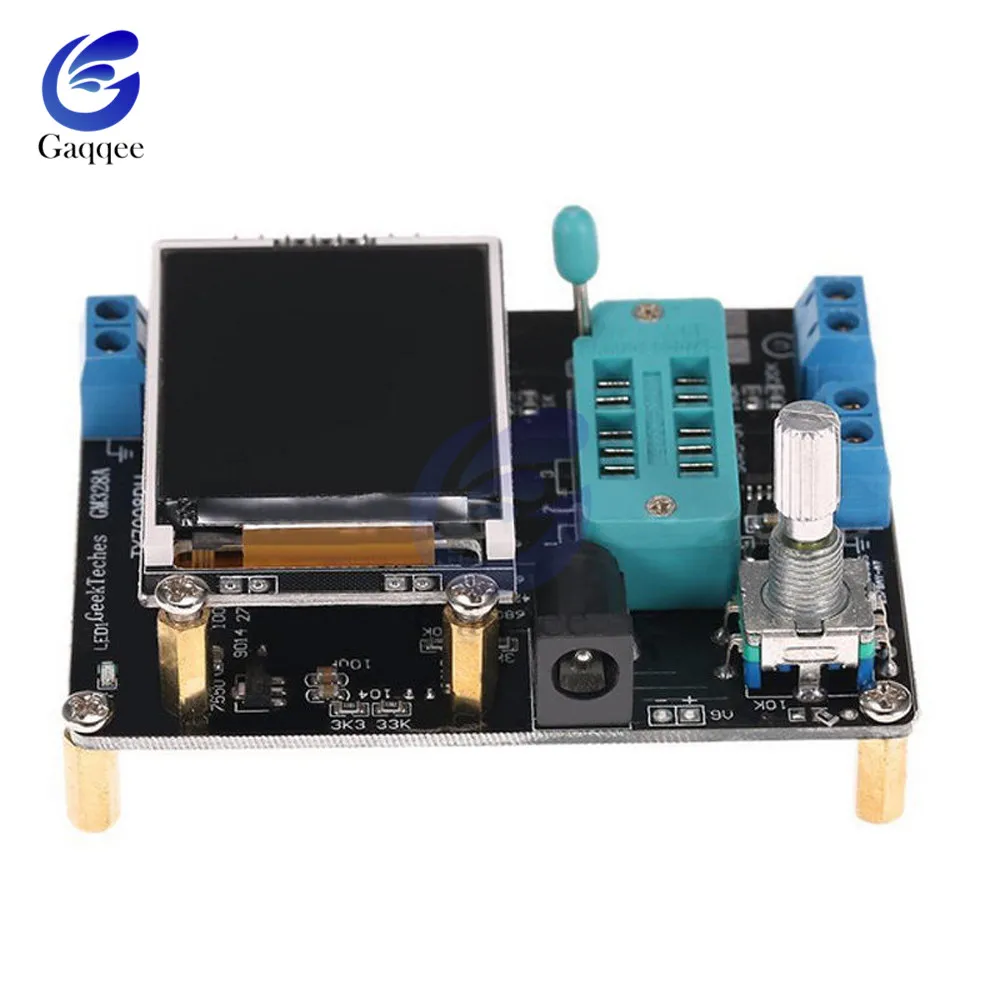

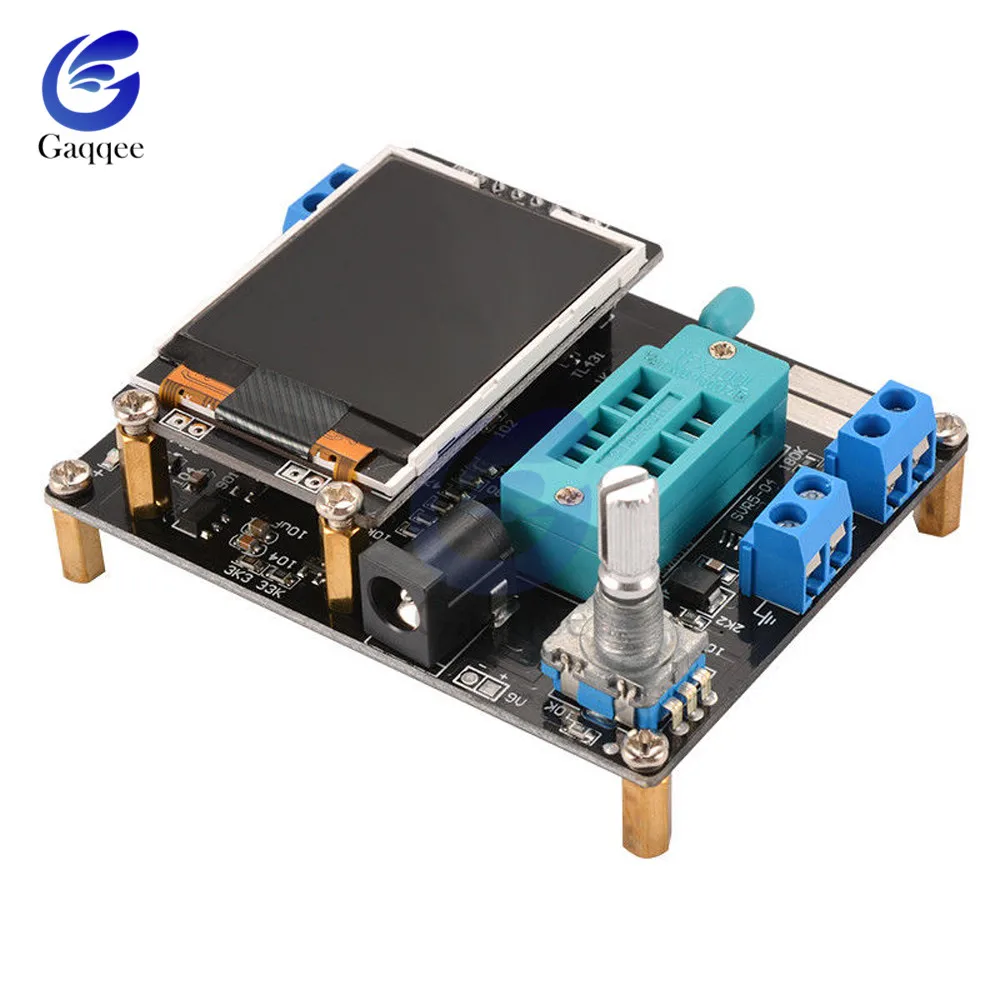

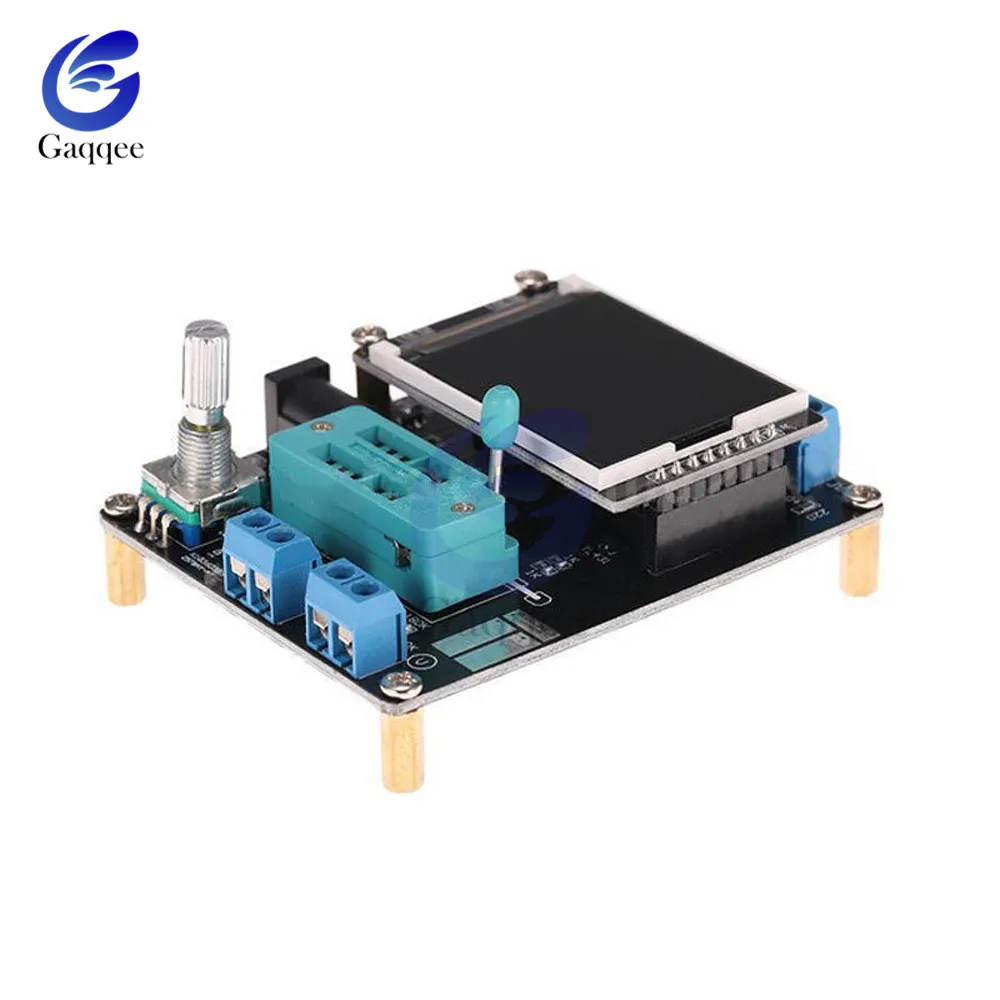

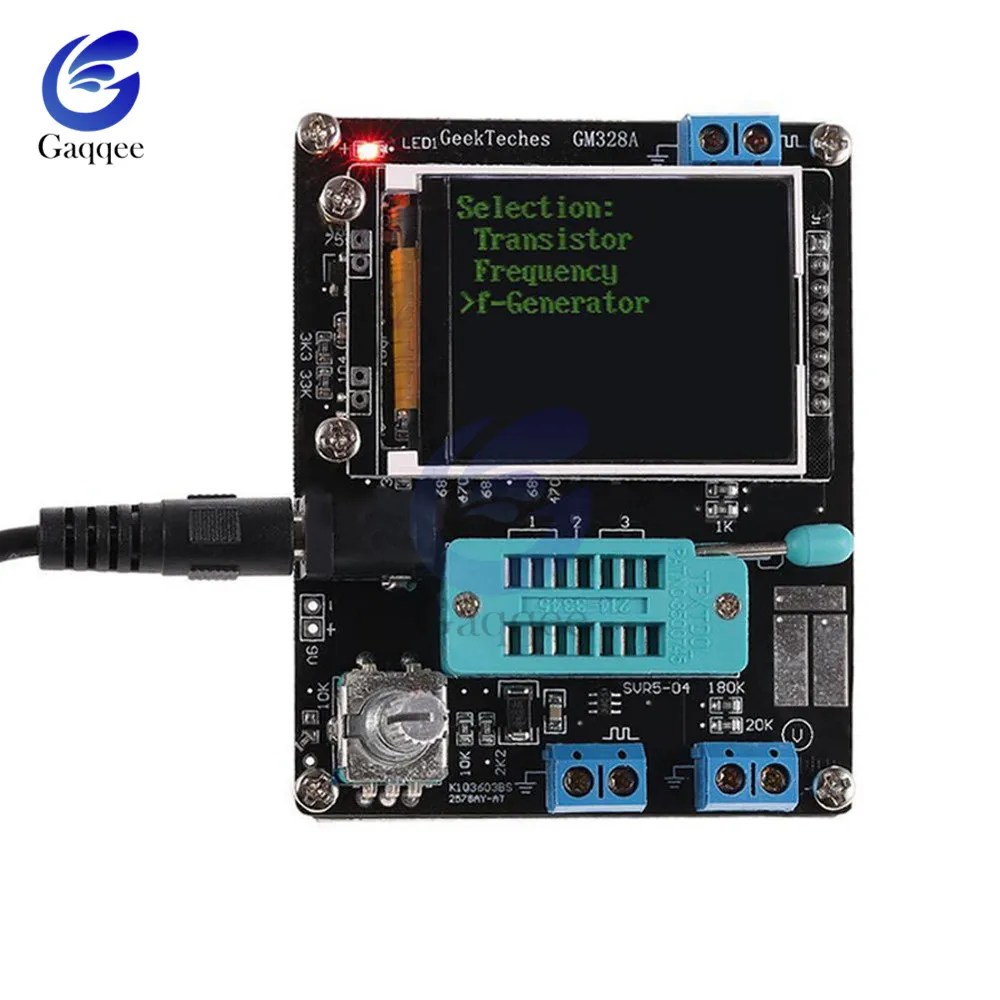

Многофункциональный тестер транзисторов для автоматического обнаружения транзисторов NPN и PNP, FET, диодов, двойных диодов, тиристоров, автоматической идентификации распиновки транзисторов. Он также может использоваться в качестве квадратного сигнала и генератора ШИМ-сигналов.
Особенности:
Цифровой ЖК-дисплей для удобного считывания данных и изображений.
Управление поворотным переключателем.
Основной чип является DIP, легко для электронных любителей DIY или обновления.
Используется аккумулятор 9 В (не входит в комплект) или источник питания постоянного тока (6,8-12 В постоянного тока).
Автоматическое выключение (ток выключения около 20на).
Тест NPN и PNP транзистор общий-излучатель коэффициент усиления тока, пороговое напряжение основания-излучателя, от коллектора-излучателя ток утечки.
Поддержка измерения 2 резисторов, показывает его положительный и отрицательный, на-состояние напряжения.
Измерение сопротивления максимальное Разрешение 0,01 Ω, может быть измерено до 50 мОм.
Автоматическое тестирование контактов компонента и отображение на дисплее.
Измерьте пороговое напряжение и емкость ворот.
Для следующего резистора 2100Ω при измерении его индуктивности диапазон измерения от 0,01 mH - 20 ч.
Может использоваться в качестве генератора сигналов и частотометра: Частотный диапазон от 1 Гц до 2 МГц с возможностью генерирования 1%-99% ШИМ (широтномодулированные) сигналы.
Обратите внимание:
Перед измерением ёмкости конденсатор должен быть разряжен, в противном случае это может привести к повреждению счетчика.
Спецификация:

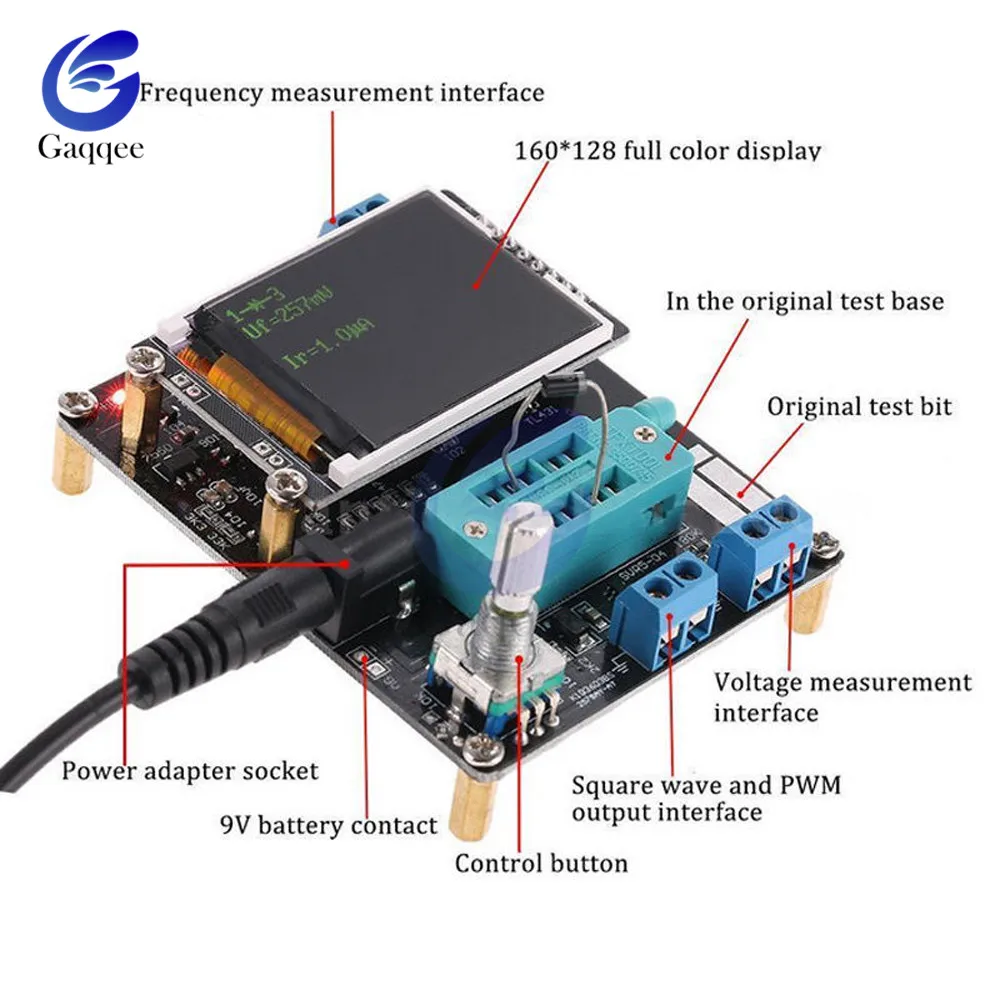

Дисплей: 160x128 LCD
Источник питания: аккумулятор 9 В (не входит в комплект), постоянный ток 6,8-12 В
Ток: приблизительно 30 мА
Измерение сопротивления: Макс. 50 мОм
Разрешение сопротивления: 0.01Ω
Измерение емкости: 25 пФ-100 МФ
Постоянной ёмкости, универсальный конденсатор Разрешение: 1pF
Измерение напряжения постоянного тока: до 50 в
Размер экрана: 3,7x3 см (1,45x1,18 дюйма)

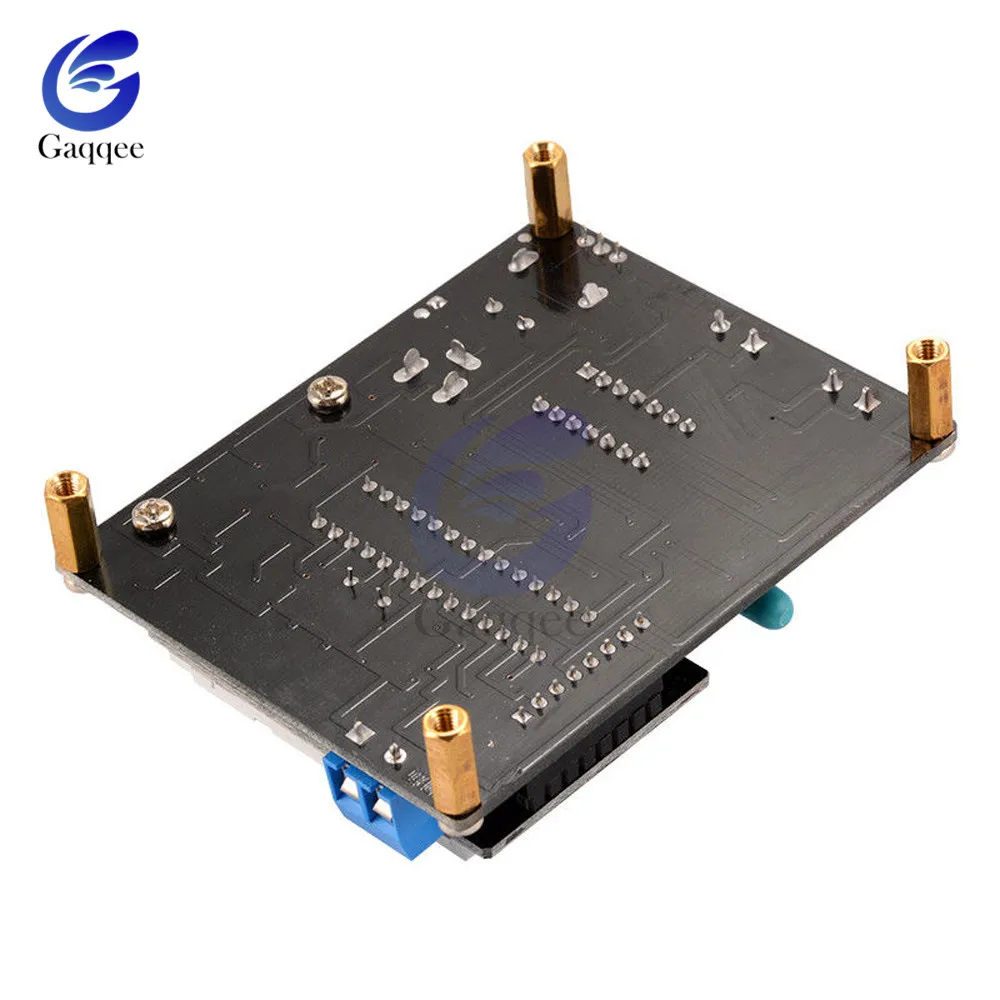

Размер печатной платы: 7,8x6,2 см (3,1x2,44 дюйма)
