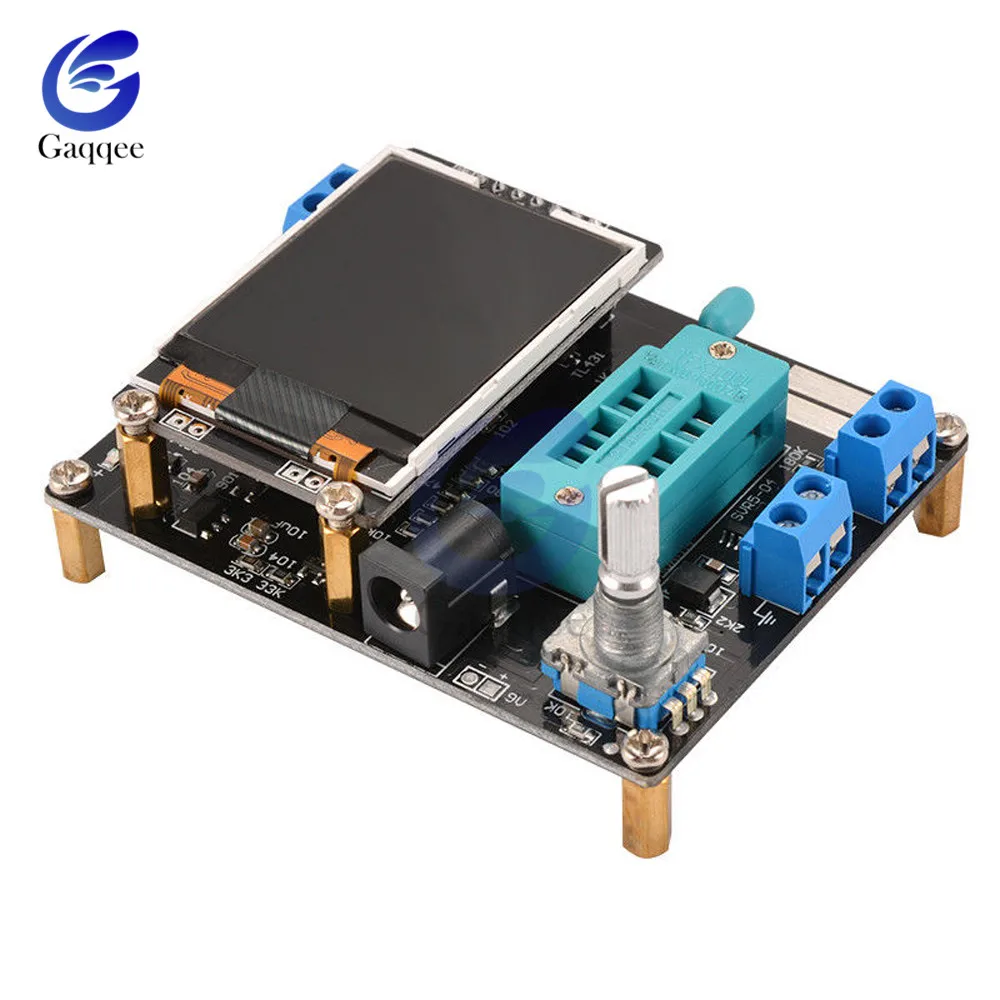

Инструкция по использованию тестера транзисторов GM328A
Примечание: все следующие функции доступны на английском языке, некоторые функции не обновляются на русском языке
Описание:
Входное напряжение: DC 6,8 V-12V
Рабочее напряжение: около 30 мА, измеряется при входном напряжении 7,5 В постоянного тока
Прибор для проверки транзисторов управления
Тестер управляется поворотным кодером,
Поворотный переключатель энкодера может иметь в общей сложности 6 операций, короткое нажатие, длительное нажатие, вращение влево, правое вращение, удержание вращения влево, удержание правого вращения.
В состоянии выключения нажмите один раз, чтобы включить питание и начать тест.
После завершения тестирования, если устройство не обнаружено. Для входа в функциональное меню нажмите и удерживайте переключатель влево и вправо. После входа в функциональное меню, левый или правый поворотный переключатель можно выбрать вверх и вниз в элементе меню. Для ввода функционального элемента нажмите на выключатель один раз. Когда вам нужно выход из функции, нажмите и удерживайте переключатель.

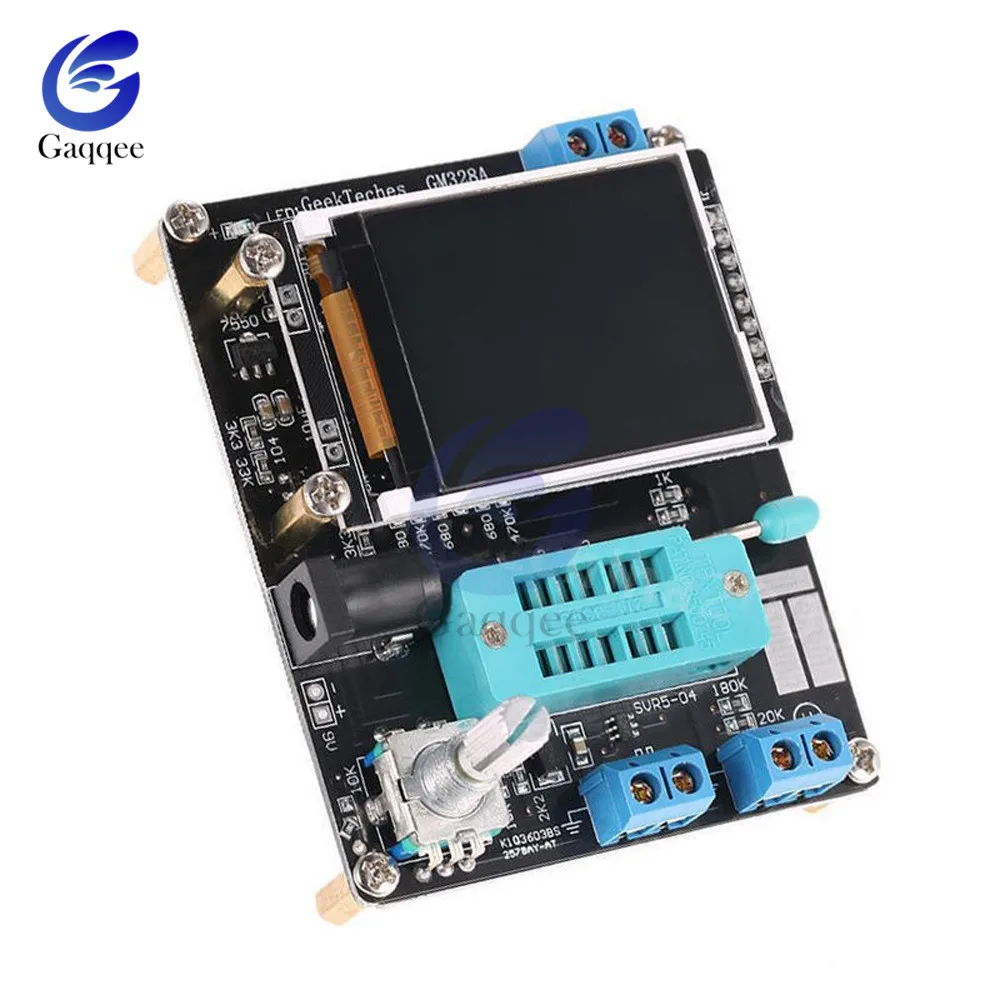

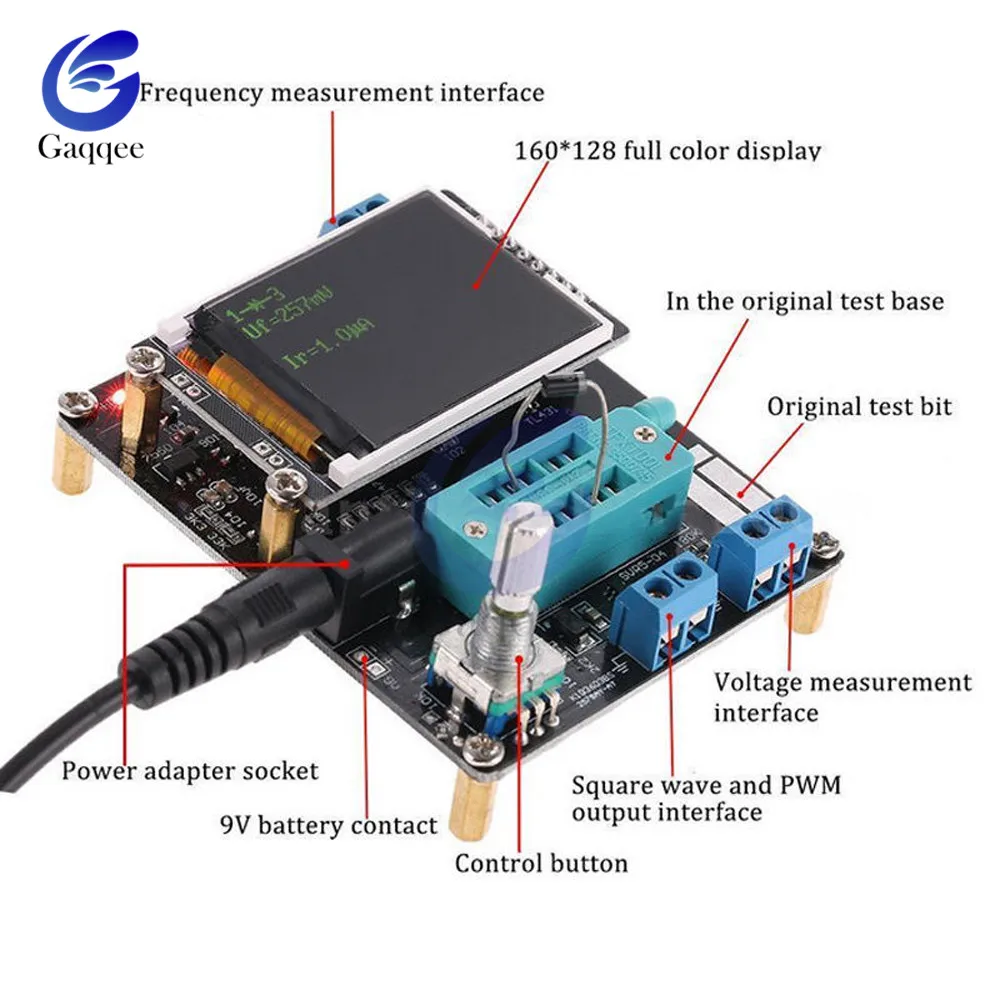

①Control кнопка
② Квадратная волна и PWM outputinterface
③Voltage измерения интерфейс
④Original тест бит
⑤In оригинальный основание теста
⑥ Полноцветный дисплей 160 × 128
⑦Frequency измерительными интерфейс
⑧Power разъем адаптера
⑨ Контакт батареи 9 в
⑩Work индикатор
Версия Функция сравнения
Особенности
На английском языке
Русский
Выключить
Да
Транзистор
Да
F генераторы наклонного типа
Да
10-битная ШИМ
Да
: 3
Да
C + ESR @ TP1:3
Да
1-|-3
Да
DS18B20
Да
Нет
C(uF)-коррекция
Да
IR_Decoder
Да
Нет
IR_Encoder
Да
Нет
DHT11
Да
Нет
SelfTest
Да
Стабилизатор напряжения
Да
FrontColor
Да
Нет
BackColor
Да
Нет
Показать данных
Да
Испытательное устройство

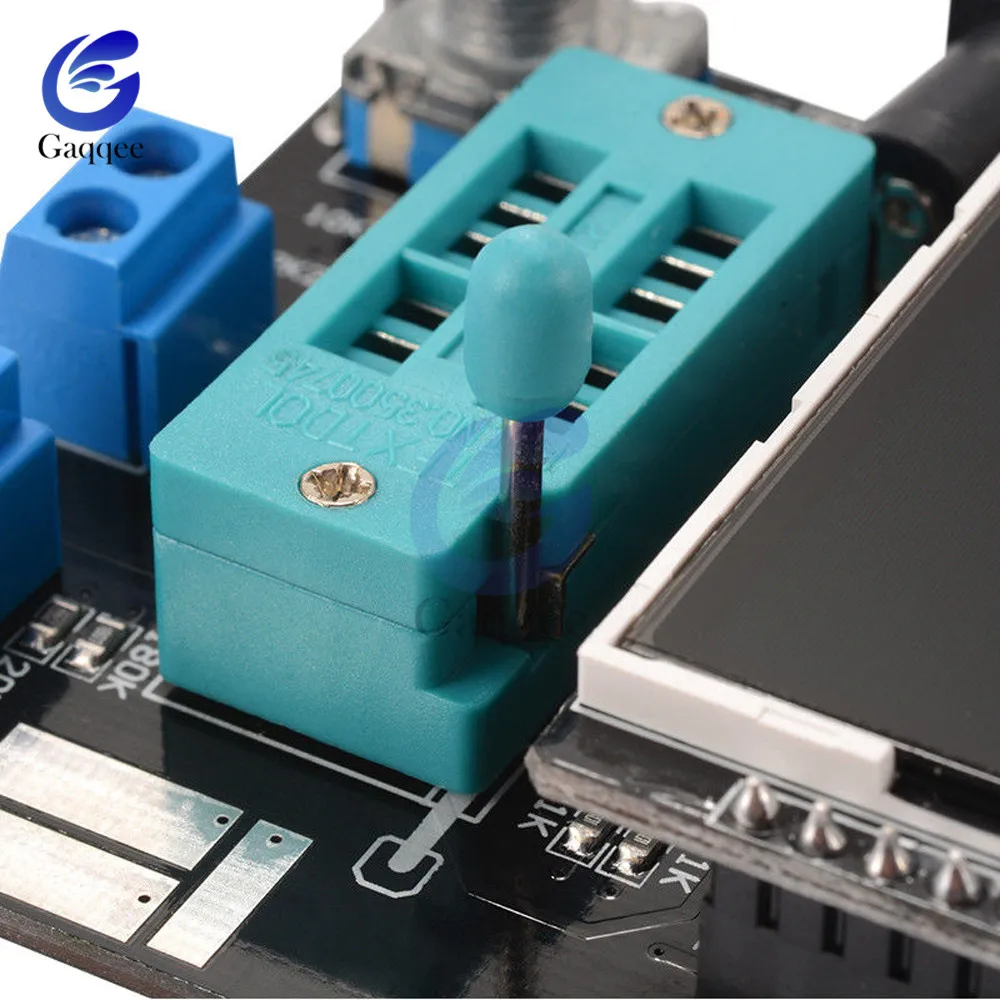

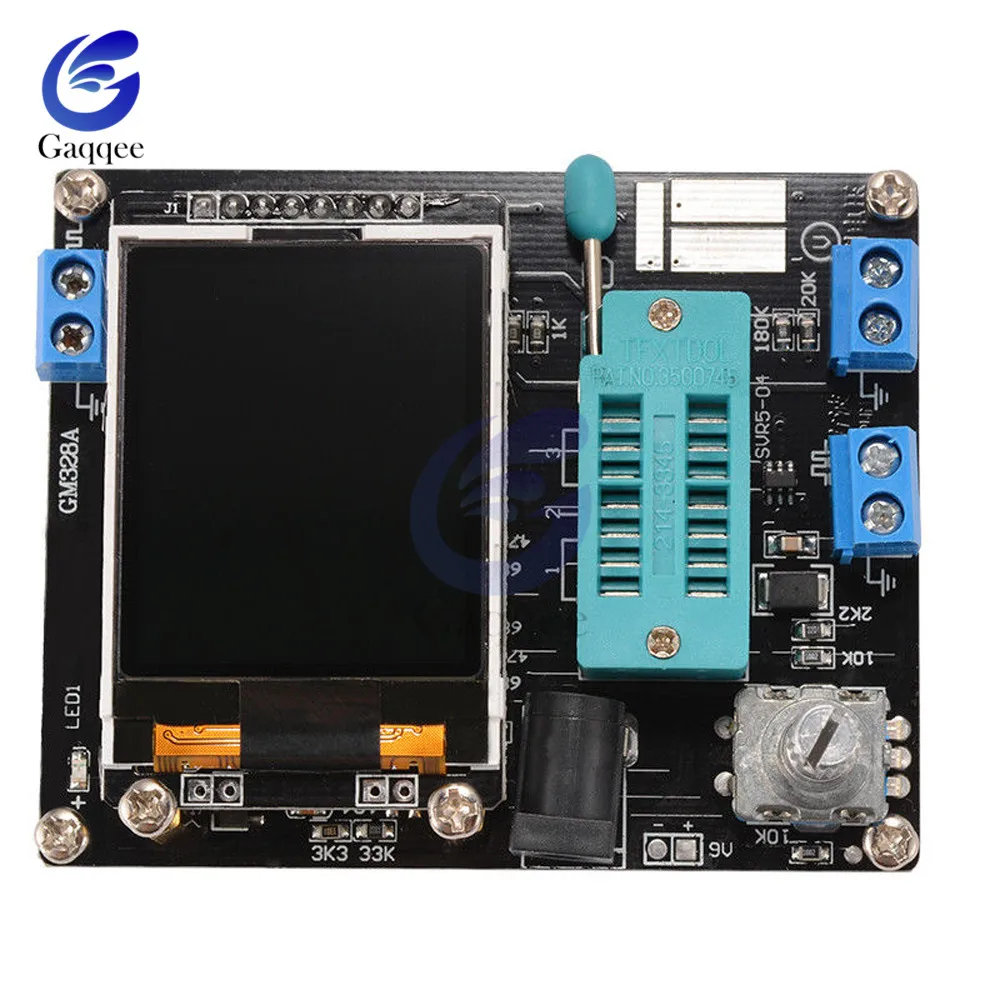

Тестер имеет 3 тестовых точки, TP1, TP2, TP3. Распределение этих трех тестовых точек в тестовом блоке выглядит следующим образом:
На правой стороне испытательного сиденья находится тестовое положение элемента патча, есть номера 1, 2 и 3 соответственно, каждая из которых включает TP1, TP2 и TP3
При тестировании компонента только с 2 контактами, контакты не делятся на Тестовый заказ, 2 контакта произвольно выбираются для 2 тестовых точек, И контакты устройства с 3 контактами помещаются в три тестовых точки соответственно, независимо от заказа. После тестирования тестер автоматически распознает имя и тестовую точку компонента и отображает его на экране.
При тестировании компонента только с 2 контактами, если используются две тестовые точки TP1 и TP3, он автоматически переходит в режим непрерывного тестирования после завершения теста, так что компоненты на TP1 и TP3 можно непрерывно и синхронно измерять без нажатия на выключатель. Если вы используете тест "TP1 и TP2" или "TP2 и TP3", Тестируйте только один раз. Чтобы проверить снова, нажмите переключатель один раз.
Перед испытанием конденсатора сначала разрядите конденсатор, а затем вставьте тестовое гнездо для измерения, в противном случае может быть поврежден одночиповый микрокомпьютер тестера.
1. Калибровки
Калибровка тестера используется для устранения ошибок своих компонентов и повышения точности конечных результатов тестов. Калибровка делится на быструю калибровку и полнофункциональную калибровку.
Метод работы быстрой калибровки: короткое замыкание трех тестовых точек TP1, TP2 и TP3 с проводами, затем нажмите кнопку тестирования во время наблюдения за экраном. Цвет экрана изменится на черный и белый. После сообщения "Режим самопроверки ..?" Появится, нажмите кнопку тестирования, чтобы войти в процесс быстрой калибровки; Если в сообщении "Режим самопроверки ..?" Отображается, 2 секунды, если в часах нет кнопки, нормальный процесс тестирования выполняется, И, наконец, отображается значение сопротивления трех тестовых точек TP1, TP2 и TP3. После входа в процесс быстрой калибровки некоторые данные будут отображаться на экране, просто не обращайте на это внимания. Подождите, пока на экране появится мигающая строка
После "изолировать зонды!" Удалите провода, которые коротко замыкаются TP1, TP2 и TP3. После того, как на экране появится надпись «Test End», быстрая калибровка завершена. При первой калибровке Используйте полнофункциональный метод калибровки.
Полная калибровка функций должна быть введена в меню функций, и конденсатор 220 НФ также требуется. Полнофункциональная калибровка обеспечивает более полный процесс калибровки и займет больше времени. После входа в функциональное меню поверните кнопку test в пункт меню «Selftest», а затем нажмите кнопку test для входа в полнофункциональный процесс калибровки. На экране отображается мигающая строка «короткие зонды!», которая совпадает с быстрой калибровкой. Используйте провода для короткого замыкания трех тестовых точек и дождитесь начала процесса калибровки. Когда на экране появится мигающая строка «изолировать зонды!», удалите провода, которые замыкают три тестовых точки, и продолжайте ждать, пока процесс калибровки будет продолжен. При выводе символьной строки "1-|-3> 100nf" Установите подготовленные конденсаторы 220nf на тестовые точки TP1 и TP3. Дождитесь, пока экран подает запрос «Конец теста», процесс полнофункциональной калибровки завершится.
2. Функция меню
2,1 выключите
2,2 транзистор
2,3 частота
Измерения частоты. Нажмите и удерживайте кнопку проверки для выхода из функции измерения частоты. Диапазон измерения частоты от 1 Гц до выше 1 МГц. Когда измеренная частота ниже 25 кГц, период отображается
2,4 f генераторы наклонного типа
Генератор квадратных волн, есть несколько частот квадратных волн на выбор, Левая или правая кнопка проверки вращения для переключения различных частот квадратных волн, долго нажмите кнопку тестирования для выхода из генератора квадратных волн.
2,5 10-битная ШИМ
Генератор импульсного сигнала, поверните кнопку проверки влево или вправо, чтобы отрегулировать рабочий цикл импульса, от 1%-99%. Нажмите и удерживайте кнопку проверки для выхода из генератора импульсного сигнала.
2,6 C + ESR @ TP1:3
Функция измерения емкости онлайн, два провода могут быть отображены от TP1 и TP3, и значение емкости и ESR 2uF-50mF конденсаторов можно измерить онлайн. Обратите внимание, что измеренная емкость должна быть полностью разряжена перед испытанием. Если это онлайн-измерение, цепь, где расположена емкость, должна быть полностью отключена, она может быть осуществлена только после электричества.
2,7 Метод непрерывного измерения сопротивления непрерывно проверяет значения сопротивления и индуктивности, установленные на TP1 и TP3. Индуктивность измеренного сопротивления составляет менее 2100 Ом, а диапазон измерения индуктивности-0,01 mH-20 ч. Для выхода нажмите и удерживайте кнопку проверки.
2,8 1-|-3
Метод непрерывного измерения емкости непрерывно проверяет значение емкости, установленное на TP1 и TP3. Для конденсаторов малой емкости для измерения емкости можно использовать только этот метод. Измерьте эквивалентное сопротивление серии (ESR) конденсаторов размером более 90nF, и разрешение ESR составляет 0.01Ω. Конденсаторы выше 5000 ПФ показывают скорость падения напряжения после зарядки.
2,9 DS18B20Русская версия не имеет этой функции
DS18B20-это Температурный датчик, который использует одноавтобусную связь для передачи данных. Он имеет ту же упаковку (до-92), что и Триод. На рисунке ниже показано распределение контактов DS18B20.
После входа в функцию тестирования DS18B20, на второй строчке дисплея отображается связь между тестовым гнездом и DS18B20, "1 = GND 2 = DQ 3 = VDD", что означает, что TP1 подключен к DS18B20 GND, TP2 подключен к DS18B20 DQ, а TP3 подключен к DS18B20 VDD. Тестер не может автоматически распознать DS18B20, поэтому для установки необходимо следовать инструкциям на второй линии
Установите DS18B20. Прибор для проверки может читать 12-разрядный температуры результаты измерений с помощью DS18B20, а также отображать соответствующий температуры в градусах Цельсия, третья строка с разрешением 0,0625 °C.
Scrachpad: содержимое 8 единиц хранения внутри DS18B20 считывается тестером плюс значение проверки CRC последнего байта. Всего 9 байт.
Блокнота байт
Температура LSB
0
Температура MSB
-1 шт.
TH/Пользовательский байт 1
2
TL/Пользовательский байт 2
3
Конфиг
4
Защищены
5
Защищены
6
Защищены
7
CRC
8
Например, значение, считываемое один раз, является scrachpad: EC014B467FFF0C102A имеет следующие отношения:
Блокнота значение байт
Температура LSB
EC
0
Температура MSB
01
-1 шт.
TH/Пользовательский байт 1
4B
2
TL/Пользовательский байт 2
46
3
Конфиг
7F
4
Защищены
FF
5
Защищены
Кратковременно нажать на кнопку энкодера. Проверить полярность подключения батареи крона.
-
