Контрольный кабель QIANLI iBridge FPC, для iPhone 6 6P 6S 6SP 7 7P 8 8P X XS XSMAX Touch FPC Передняя и задняя камеры

Примечание:

QIANLI IBridge Тестовый Кабель материнская плата инструмент для тестирования для iPhone 6 6P 6S 6SP 7 7Plus 8 8P X XS XSMAX PCB проверка ошибок

Макет материнской платы iPhone является точным и компактным, и большинство контактов не имеют эпитаксиальной линии тестирования. Например, плата не подключается к ЖК-экрану. Когда плата загрузки не может обнаружить экран, не будет соответствующего выходного напряжения, и техники не могут обнаружить и проверить значение напряжения соответствующей цепи.

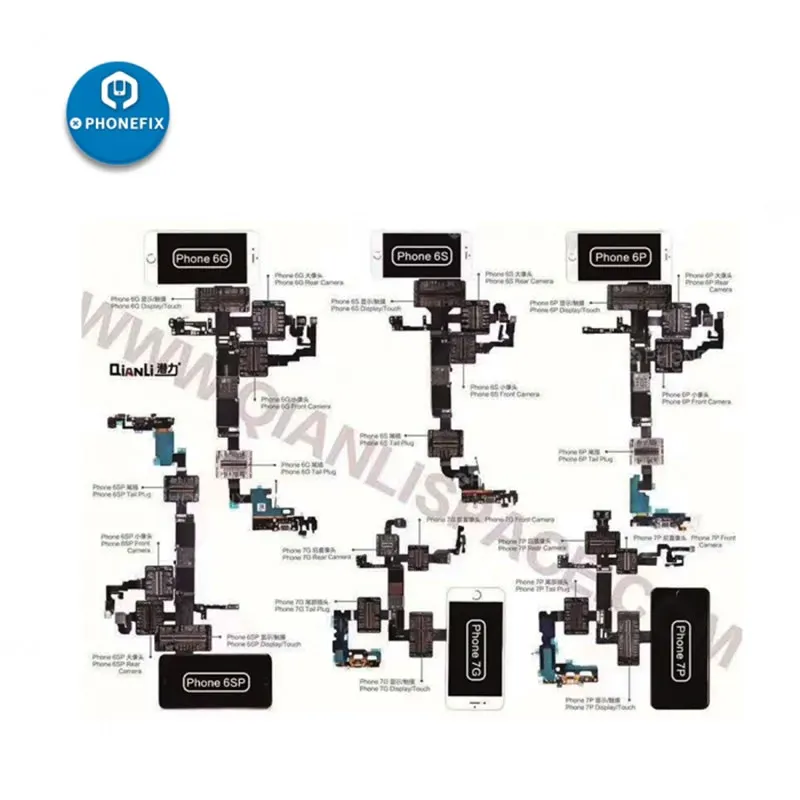

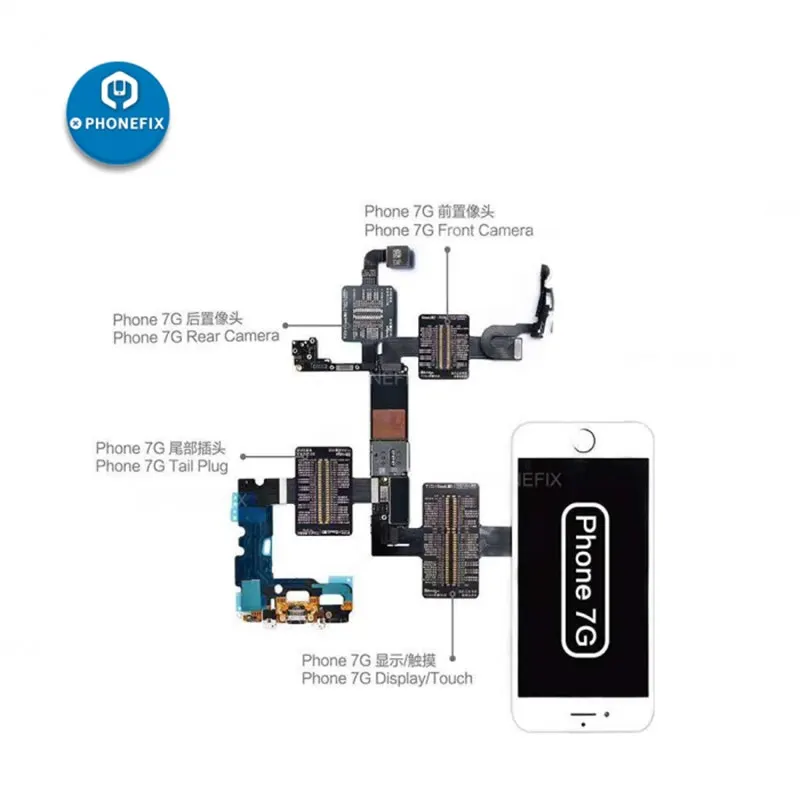

Этот Тестовый Кабель iBridge FPC для iphone 6/6p/6s/6sp/7/7p/8/8P/X/XS/XSMAX, проверка неисправности материнской платы, каждая модель have4 Тип FPC Тестовый Кабель как: дисплей сенсорный FPC/Передняя Задняя камера FPC/док-разъем FPC/отпечатков пальцев Touch 3D FPC.

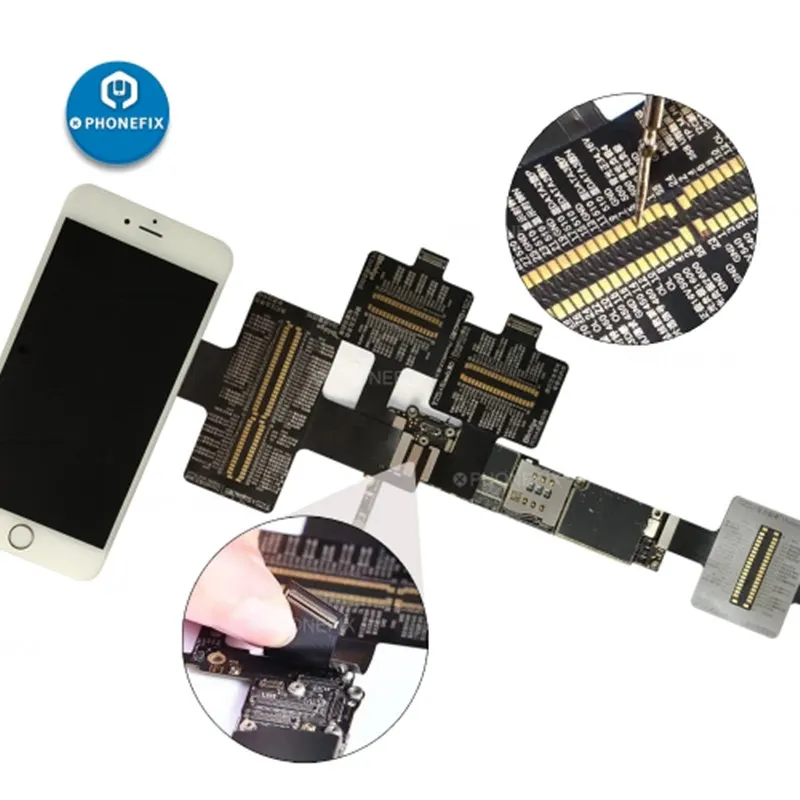

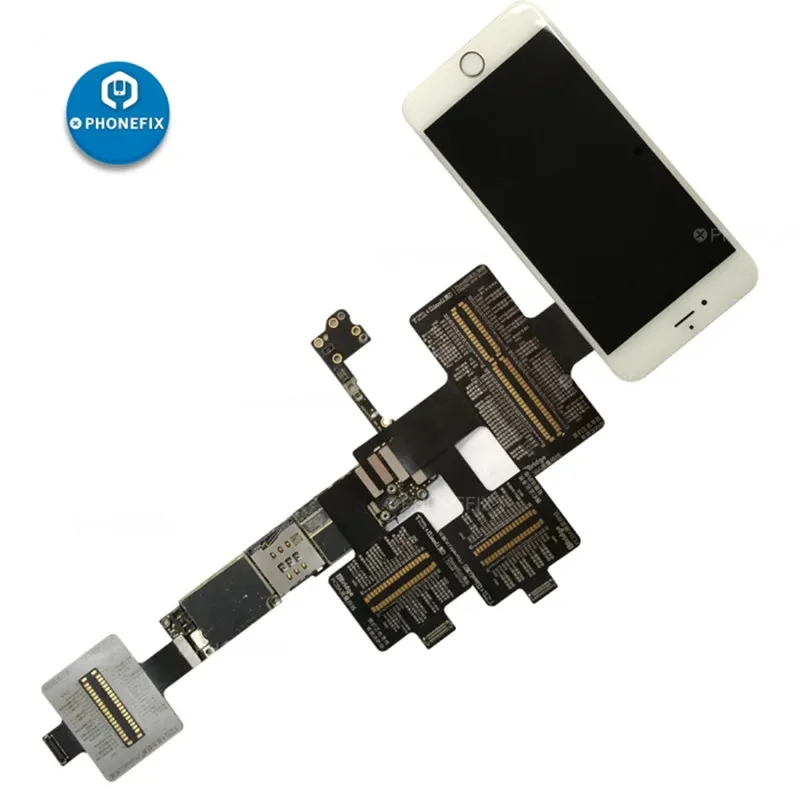

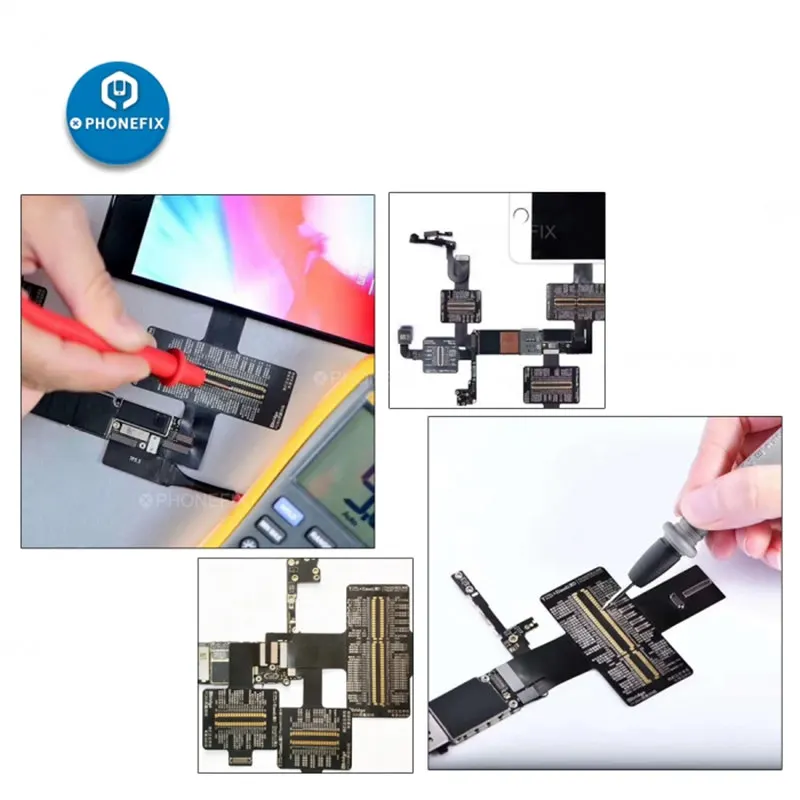

Руководство пользователя:Подключите разъем на одном конце кабеля для измерения FPC к соответствующем разъему на материнской плате телефона и используйте внешние компоненты или компоненты материнской платы (например, камеру, дисплей, батарею, штепсельная вилка и т. д., все из которых могут быть подключены к разъему FPC на материнской плате). Затем подключите к соединителю на другом конце FPC и напечатайте тестовые помпоны всех интерфейсов FPC в виде лазерной печати или струйной струи на FPC, И отметьте параметры и контакты на тестовых точках. Когда устройство сбоя находится в выключенном состоянии, Мультиметр может использоваться для измерения параметров сопротивления тестовой точки на коннекторе FPC. По сравнению с параметром resjstanct нормального устройства, будет обнаружена ненормальная точка тестирования, а данные ненормальной точки тестирования анализируются для определения покрытия ошибки.
