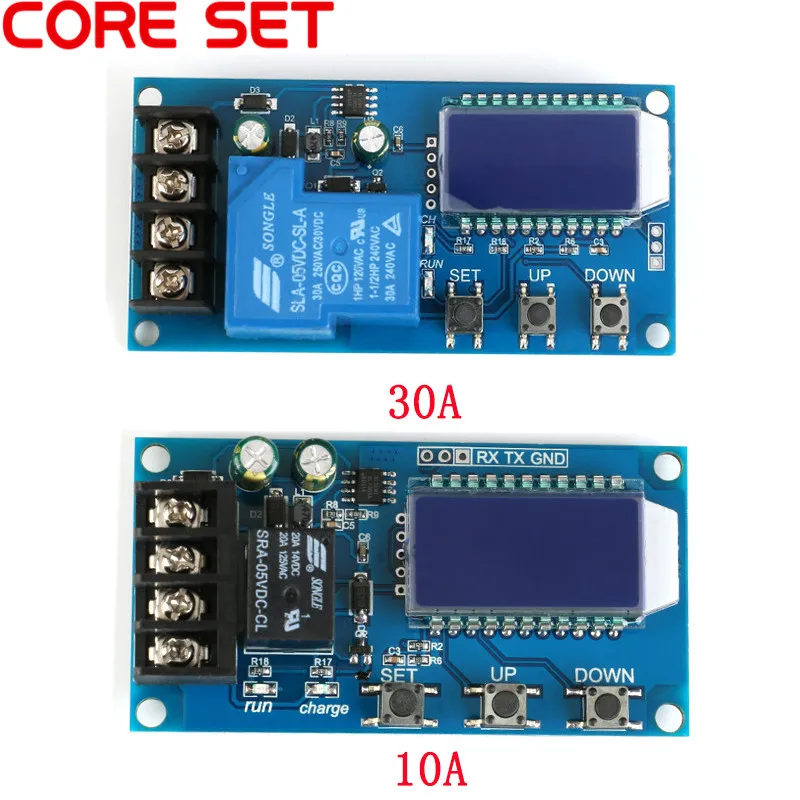

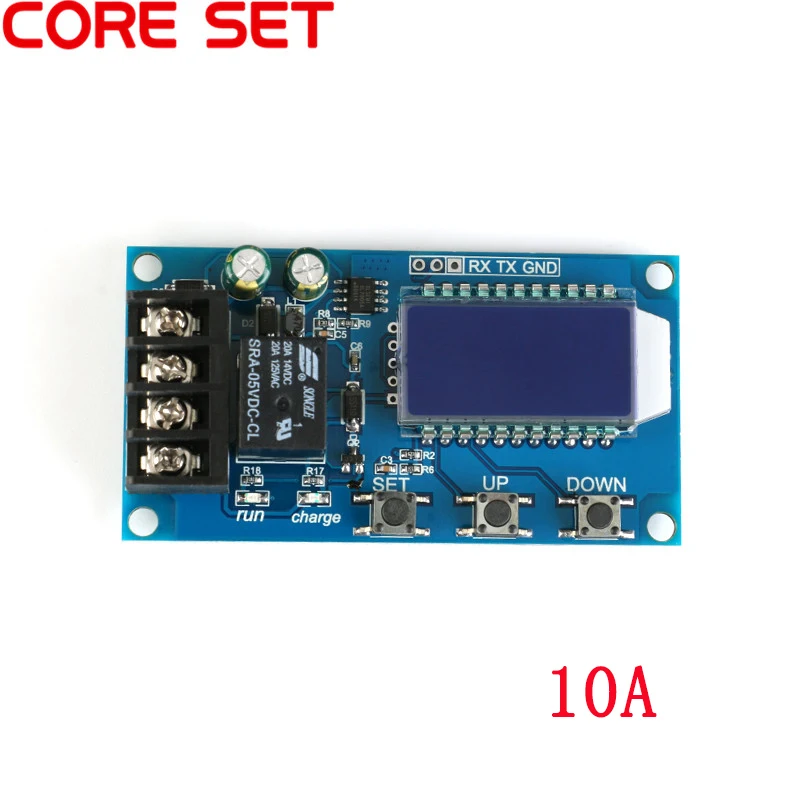

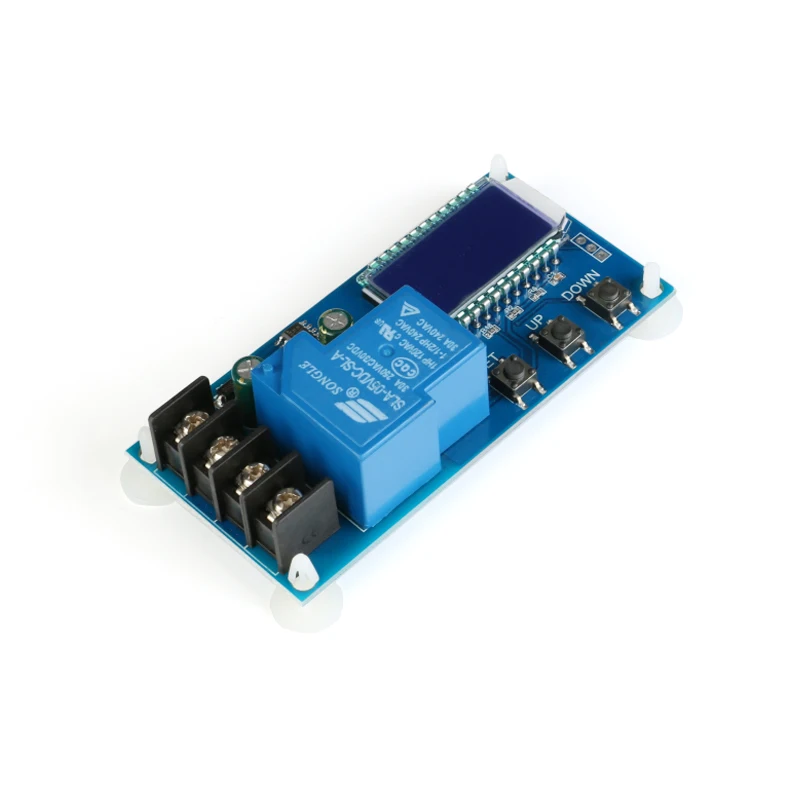

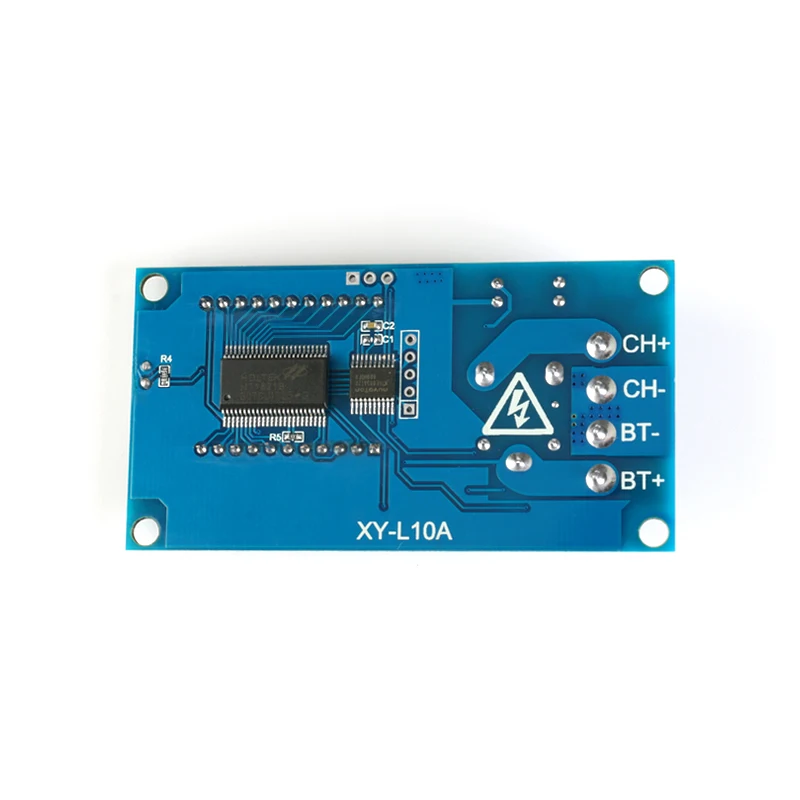

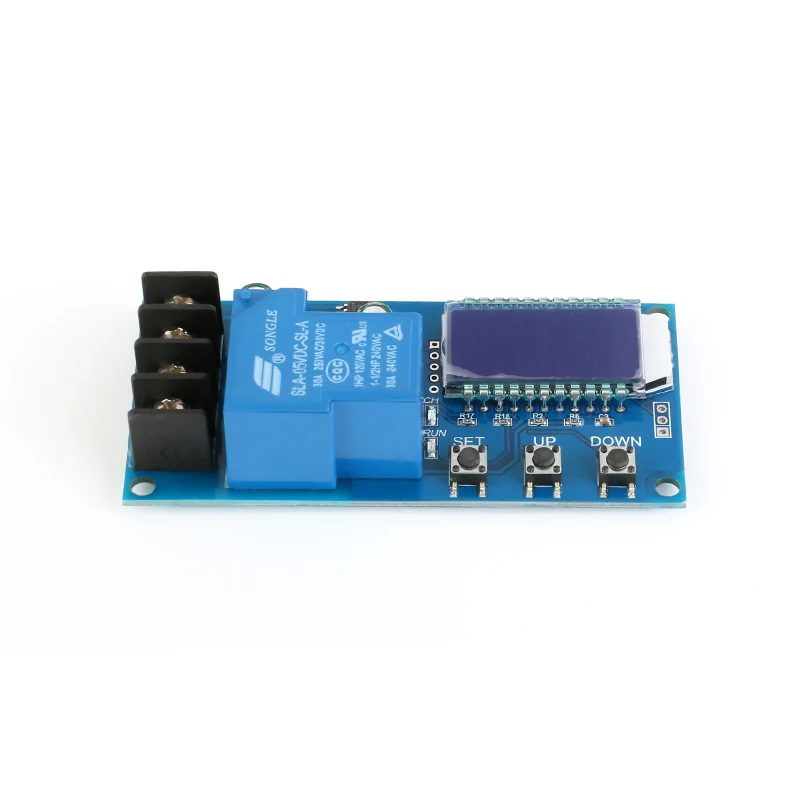

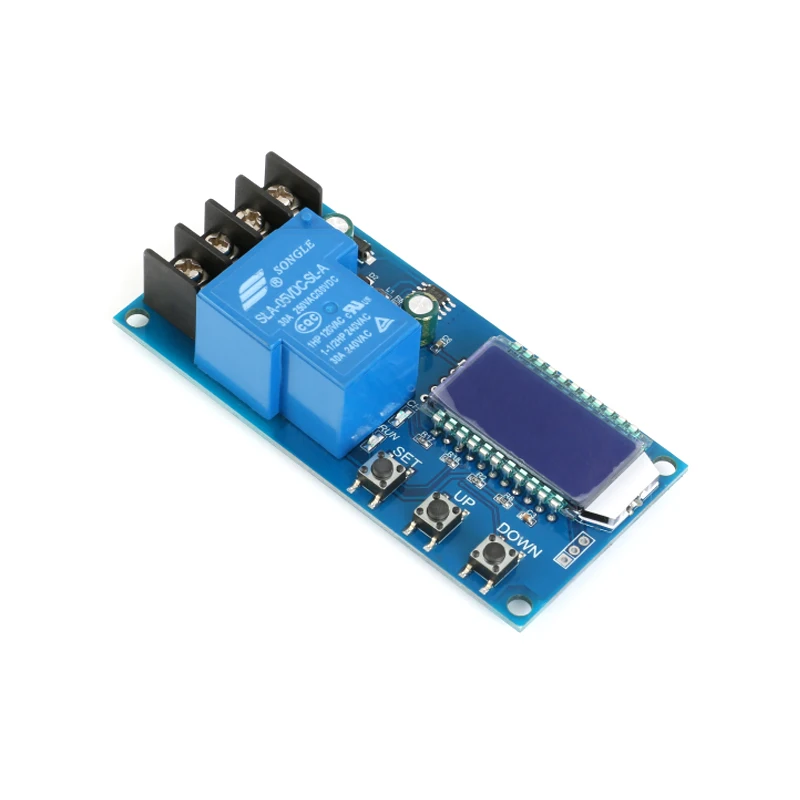

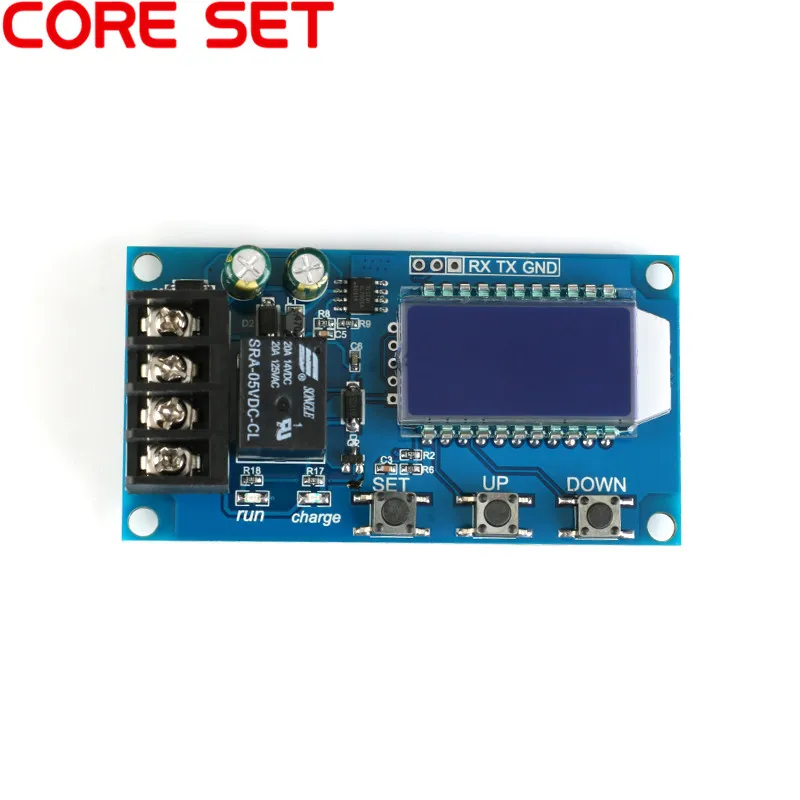

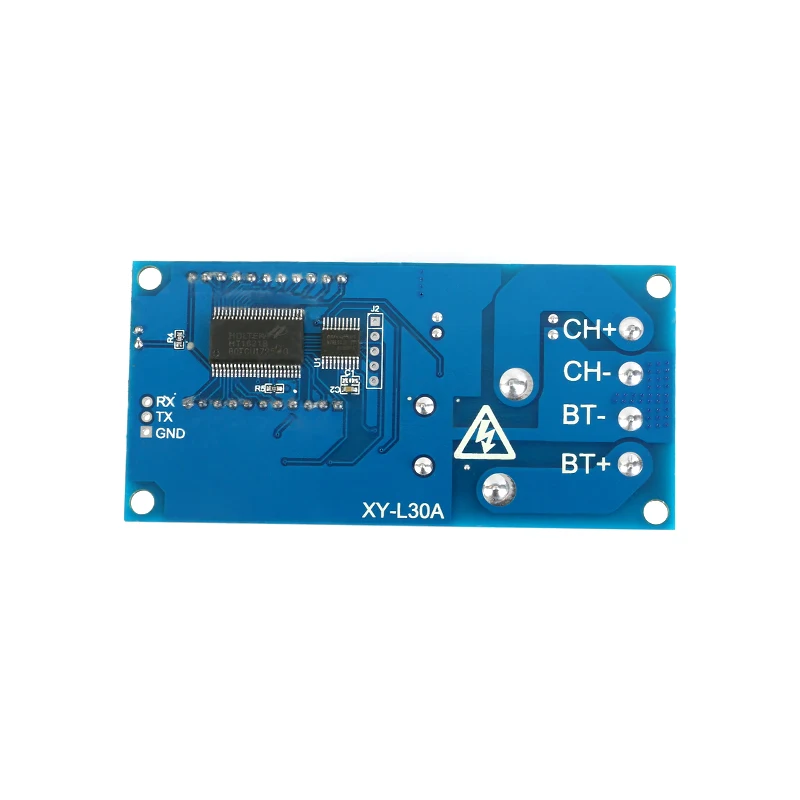

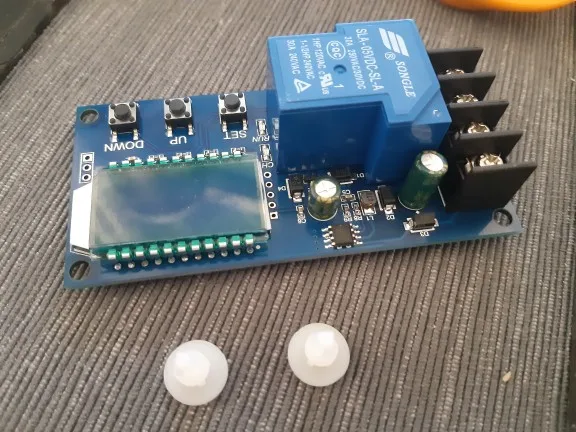

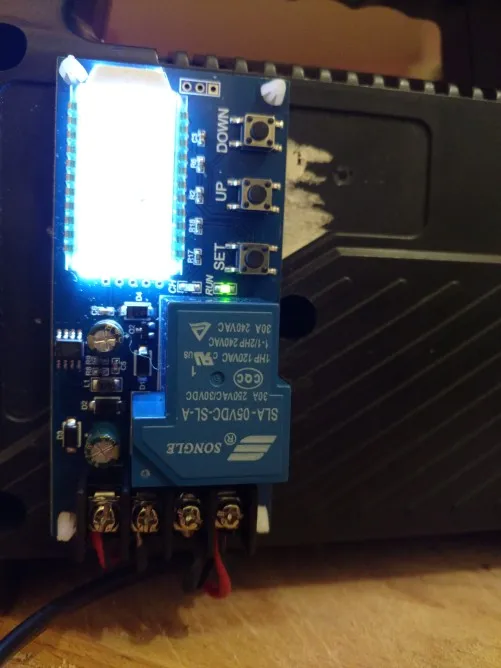

Контроллер солнечной батареи 6-60 в 30 А 10 А, плата защиты заряда, зарядное устройство, реле времени 12 В 24 в 36 в 48 В, емкость свинцово-кислотной батареи

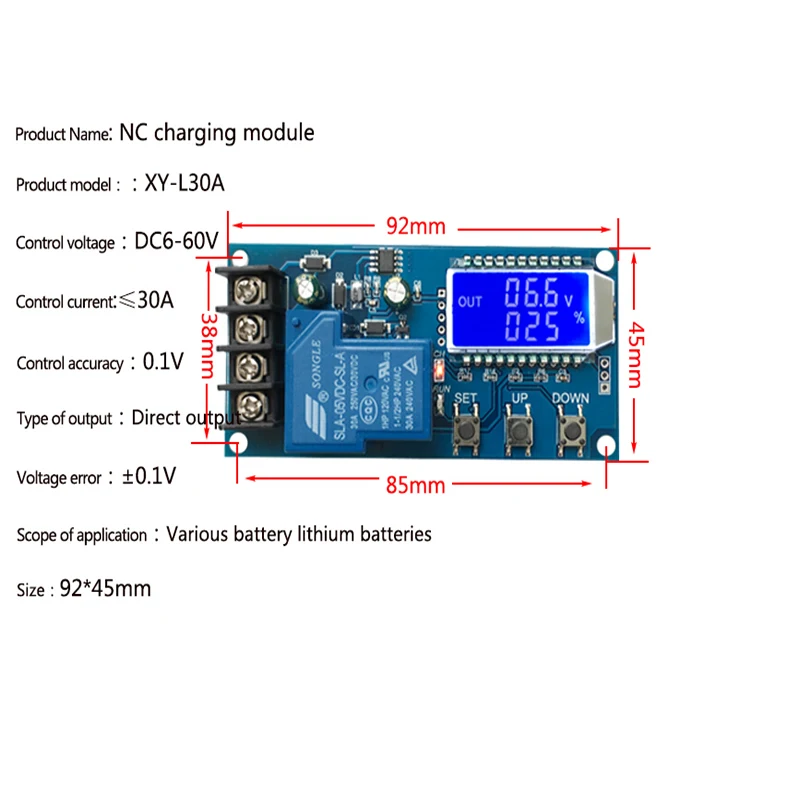

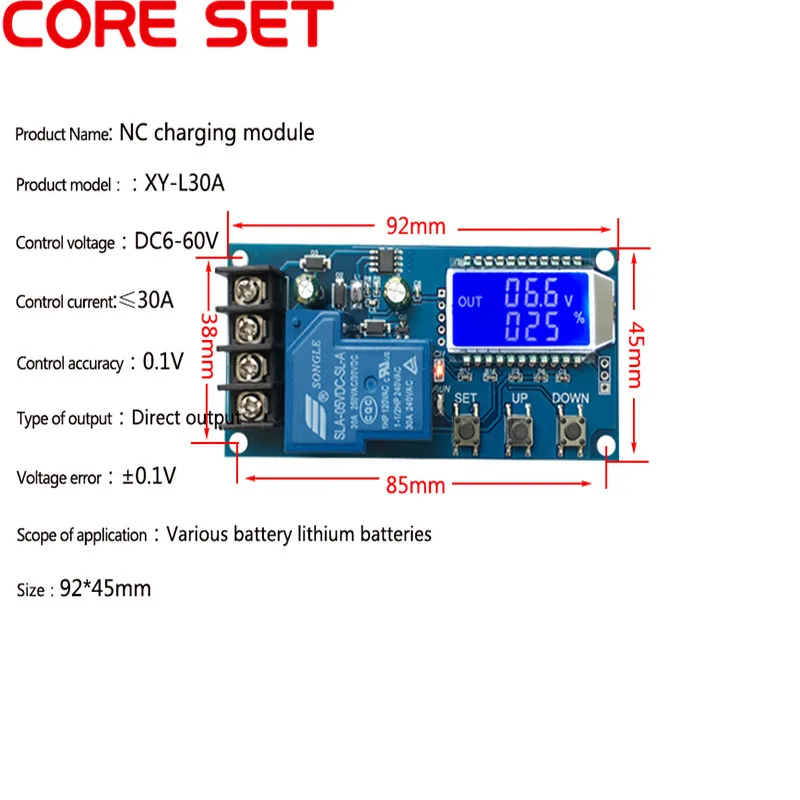

Основные характеристики модуля:

Поддержка свинцово-кислотной батареи и действующей батареи, диапазон напряжения: 6V ~ 60V;

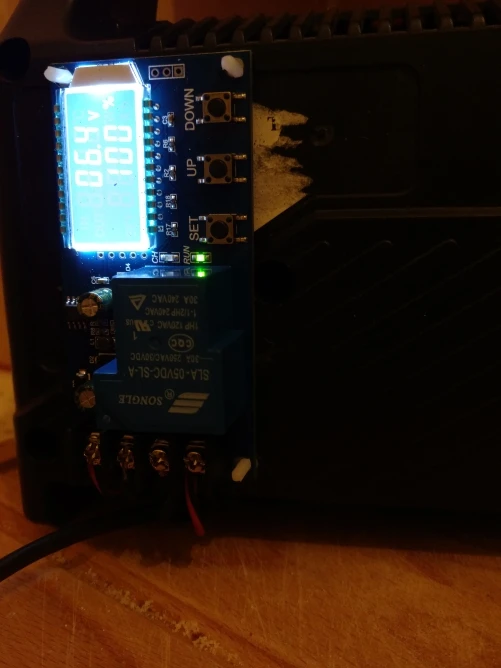

Может отображать напряжение, процент батареи, время зарядки одновременно через LCD;

Функция очень мощная, реализует автоматический контроль заряда, контроль времени заряда, также может настроить и загрузить соответствующий параметр через последовательный порт;

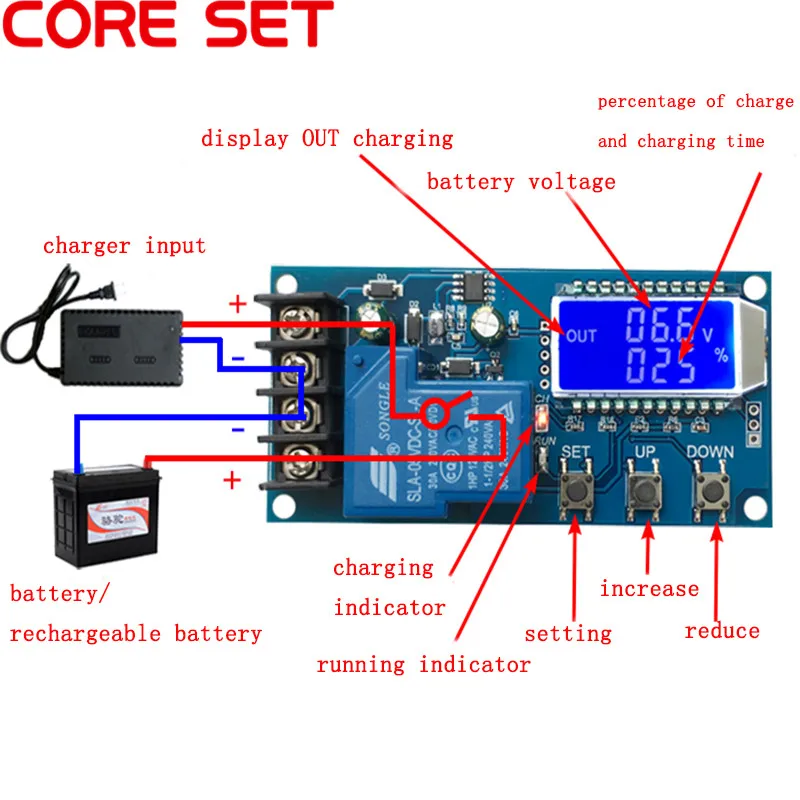

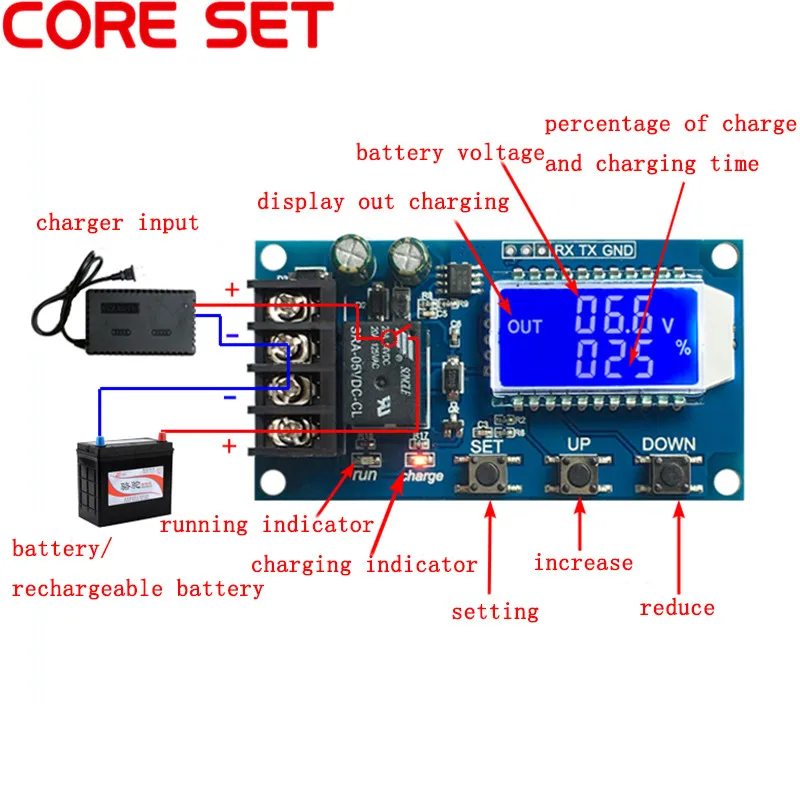

Устанавливая Вольт-HI:'UP' volt-LI:'dn'; Когда напряжение аккумулятора ниже Вольт-ли: 'dn', реле ведет, зарядное устройство начинает заряжать аккумулятор; когда напряжение аккумулятора до Вольт-HI:'UP', реле переключается и автоматический заряд завершается один раз;

2.Функция контроля времени заряда:

Как включить функцию контроля времени?

После ввода набора параметров, установите параметр op на ноль, затем включите функцию управления временем, параметр op по умолчанию: -- h, по умолчанию не включается функция контроля времени;

После функции управления временем открытия (ОПНе ноль), когда напряжение батареи ниже Вольт-ли'Dn', Зарядное устройство начало заряжать аккумулятор, система начала часы; Во время таймера напряжение аккумулятора ≥ Вольт-HI«Вверх», Реле отключить; ЕслиОПВремя истекло, напряжение батареи по-прежнему ниже в-ли'Dn', Реле держит проводимость, автоматически закрывает функцию контроля времени заряда и мигаетH:ERЧтобы напомнить пользователю, настройка параметров времени неразумна; Нажмите любую клавишу, чтобы перестать мигать;

Примечание: Формат времени: 00:59 (00 для часов, 59 для минут) Максимальное время 99:59, что составляет 100 часа.

3.Функция загрузки серийных данных и настройки параметров:

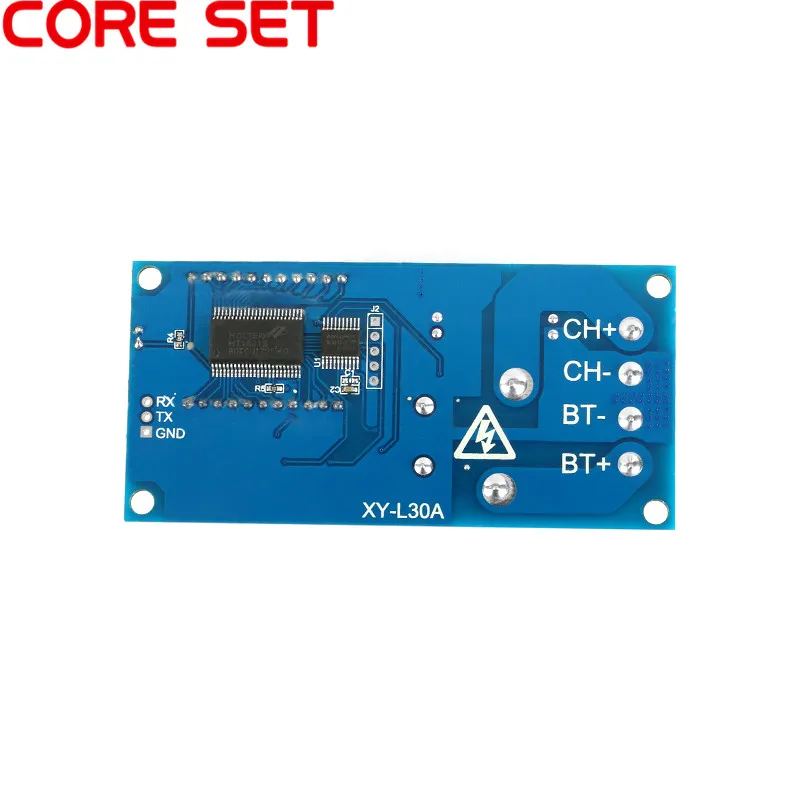

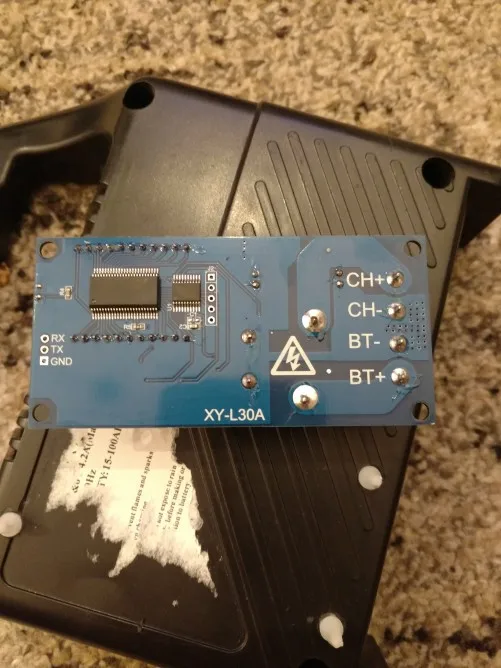

Система поддерживает загрузку данных UART и настройку параметров

UART:115200,8,1

Cmd

Func

На

Реле позволяют открывать

Выкл

Реле отключить для открытия

Старт

Начать загрузку данных

Стоп

Остановить загрузку данных

Чтение

Прочитайте настройки парама

Dw10.0

Набор Вольт-ли: dn'

Up20.0

Установить Вольт-привет: «вверх»

Xx: xx

Установите время заряда OP

00:00 время остановки зарядки

Формат отправки сообщений:

Напряжение батареи + процент батареи + время зарядки + состояние заряда 12,0 V,020%,00:10,OP

Настройка параметров:

Нажмите и удерживайтеНаборКлавиша для ввода интерфейса настройки;

Переключите параметры, которые вы хотите задать коротким нажатиемНабор;

После выбора параметров можно установить поВверх/внизКлавиша для поддержки короткого нажатия, длительного нажатия (быстрое увеличение или уменьшение); Для установки других параметров Повторите шаг в, с);

После того, как все параметры установлены, нажмите и удерживайте клавишу set для выхода и сохранения;

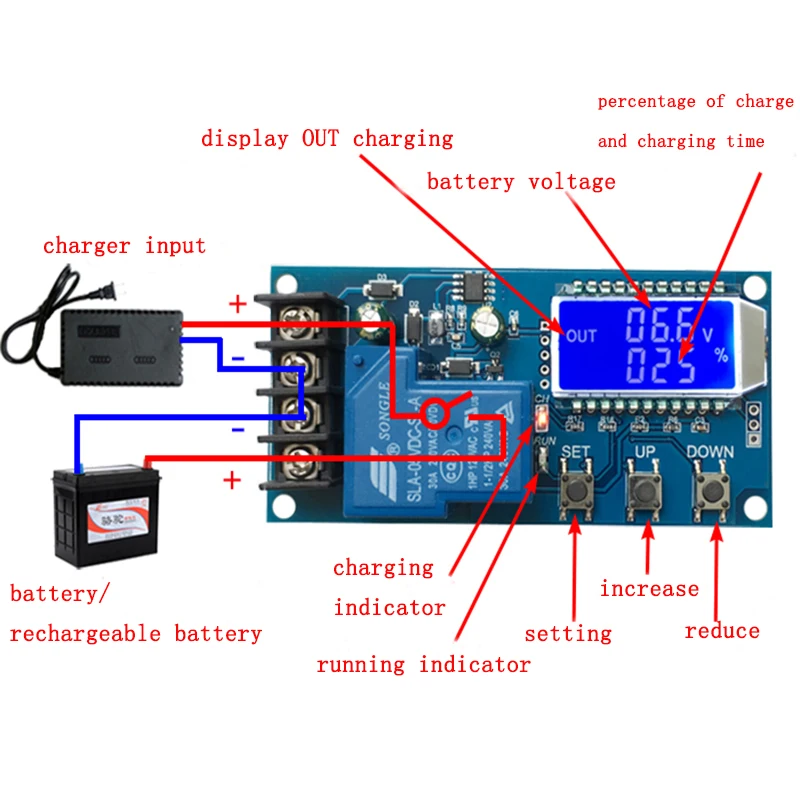

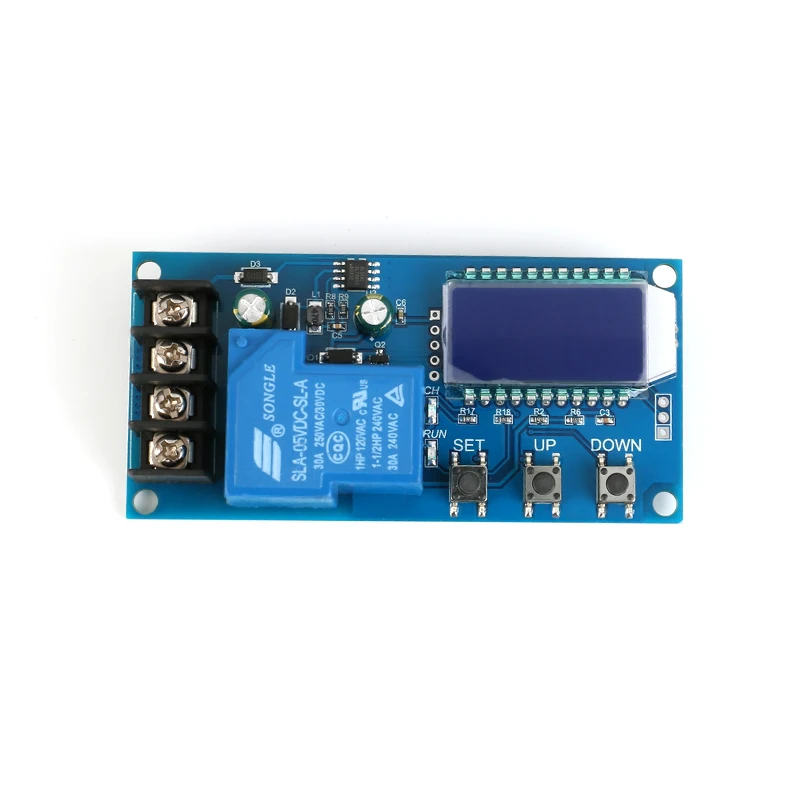

Описание функций клавиатуры:

В интерфейсе запуска (основной интерфейс):

Короткое нажатиеНаборКнопка для отображения текущего набора параметров; Короткое нажатиеВверхКнопка, Переключение дисплея процент заряда и время зарядки;

Короткое нажатиеВнизКнопка, выберите включить/выключить Включение Реле, если реле может быть закрыто, покажет «off» в качестве напоминания;

Длинный прессВверхКнопка, переключатель состояния низкого энергопотребления

ВКЛ: Нет работы через 10 минут отключение подсветки

Выкл.: подсветка Всегда яркая

Длинный прессНаборКнопка, введите настройки параметров.

Расчет процентного напряжения:

Процент напряжения = Напряжение батареи/(Вольт-HI - volt-LI)

Дополнительные функции

A) функция записи времени зарядки: не открывается контроль времени зарядки, продукт будет записывать все время, когда интерфейс отображения времени входа, мигает время зарядки дисплея, А затем интерфейс отображения времени выхода или следующая Зарядка для открытия (проводимость реле), когда пусто;

B) Автоматическое определение параметров: когда установлены параметры, выход, если Вольт-лиDn≥ Вольт-HIВверх, Система будет мигать дисплеем"Эрр"Как напоминание;

C) обнаружение доступа к батарее: Этот продукт прикреплен к батарее, если не подключен к батарее, система будет отображаться в нижней ссылке"Нбе"Как напоминание

Анализ распространенных сбоев

В: сколько стоит для использования V уровня? Сколько В напряжение подходит данный модуль?

О: Эта секция подходит для минимального 6 в, самого высокого диапазона напряжения 60 в, максимального уровня затрат 48 В, потому что 48 В аккумулятор, полный электричества в 60 в, И затем повышенная температура, если ваша батарея выше 48 В, выберите другой раздел.

В: мощность последующих электроприборов снизилась! Светодиодный ОД мигает?

О: это связано с тем, что ваш зарядный ток слишком большой или емкость аккумулятора слишком мала, чтобы привести к тому, что мощность немедленно достигнет предела напряжения, реле отключено, отключено, напряжение и быстро вниз до пониженного напряжения, и начал подзаряжаться, цикл, В это время вам нужно уменьшить только линию зарядного тока, обычно ток зарядки составляет емкость аккумулятора от 1 до 1,5, например, ток зарядки аккумулятора 20 Ач, обычно около 2-3 А! Обратите внимание, что большой токовый заряд вызовет повышенное старение батареи, ударные комплекты и даже Взрывы!

В: какой режим управления? Могу ли я автоматически Переключить зарядку? Можно ли использовать боковую зарядку? Могу ли я ограничить поток?

О: это регулятор напряжения, например, установите ограничение напряжения 12,0 в, напряжение до 14,5 в, напряжение заряда до 14,5 в это значение при выключении питания, напряжение вниз до 12,0 в реле закрыто и начать зарядку, может быть заполнен стороной, режим управления напряжением только для выключения и открытия, Не может ограничивать поток, зарядный ток полностью зависит от вашего зарядного устройства!

В: при входе 12 В можно заряжать аккумулятор 24 В или при входе 48 В можно зарядить аккумулятор 12 в?

О: это простой регулятор напряжения, только играющий роль переключателя, не может поворачиваться к заряду аккумулятора, так что вы хотите дать какой заряд аккумулятора, чтобы быть готовым к какому зарядному устройству! Это необходимо!
