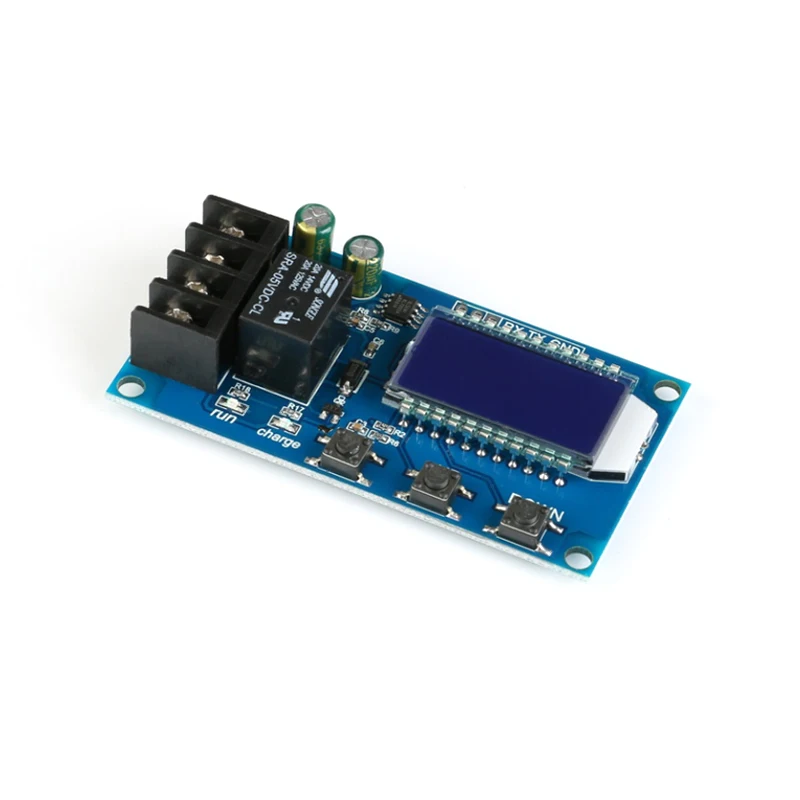

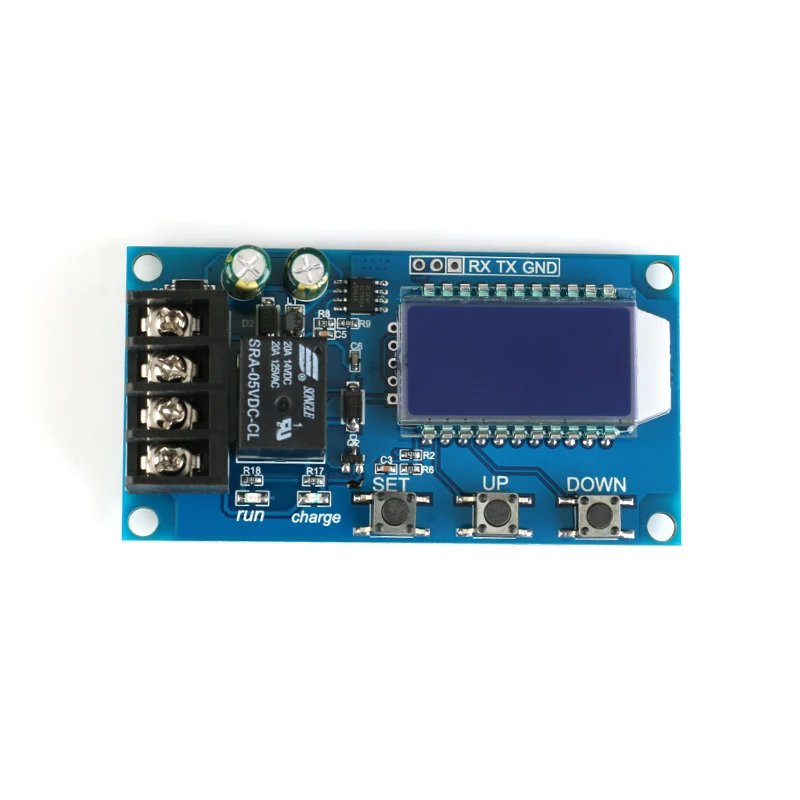

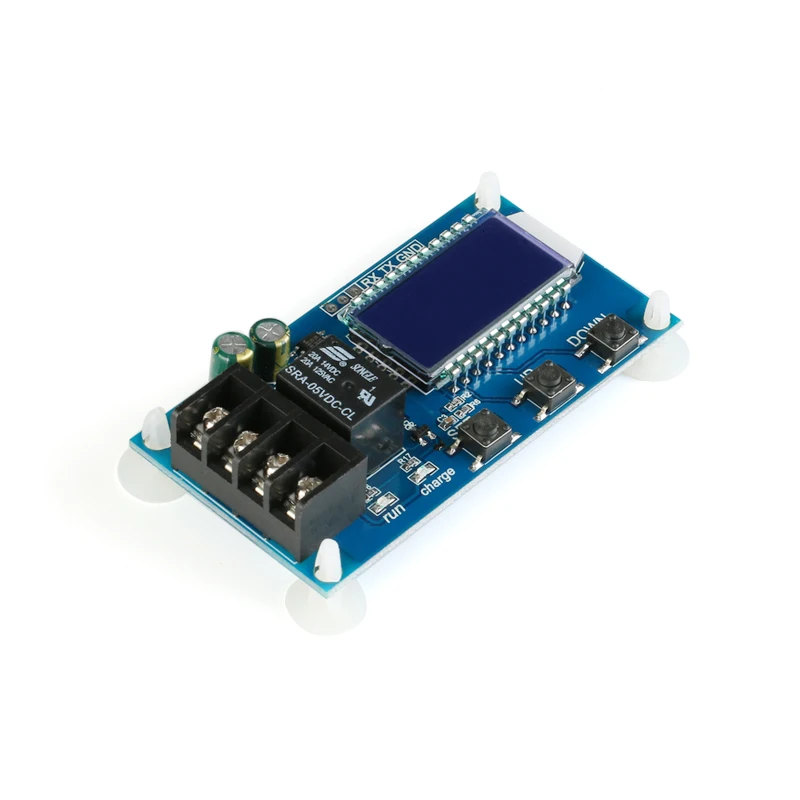

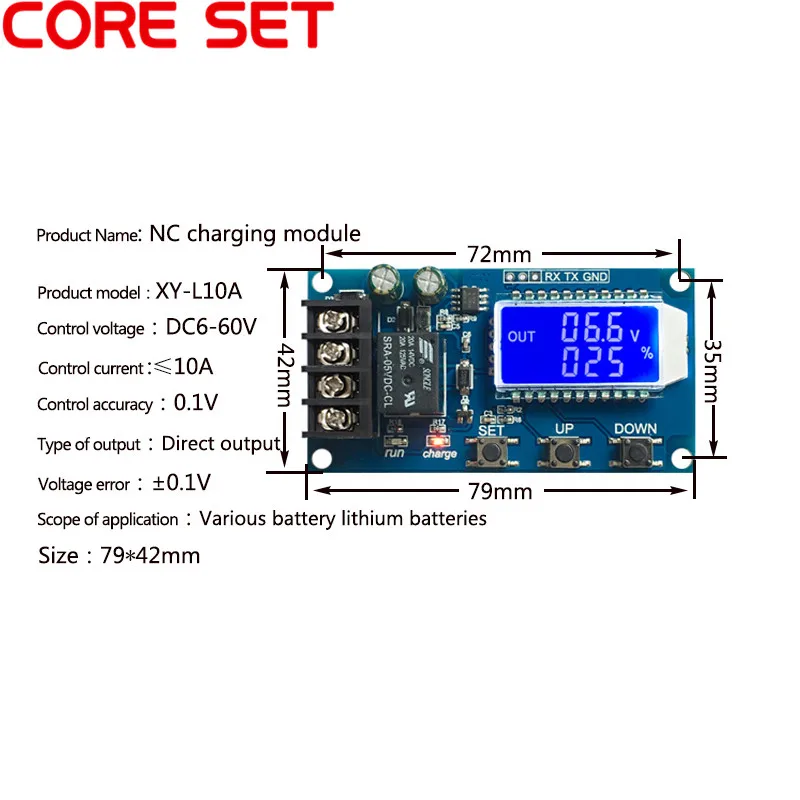

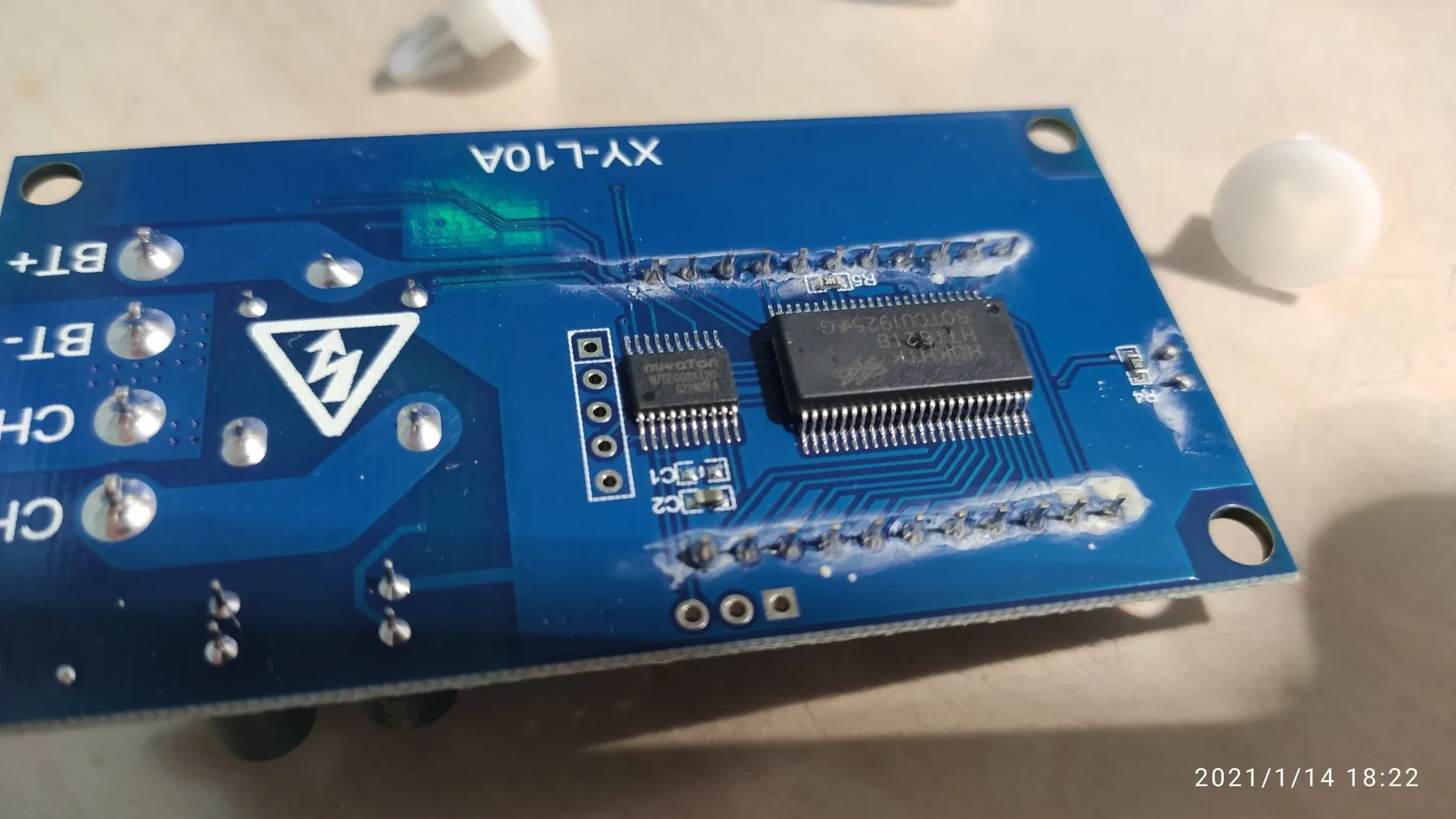

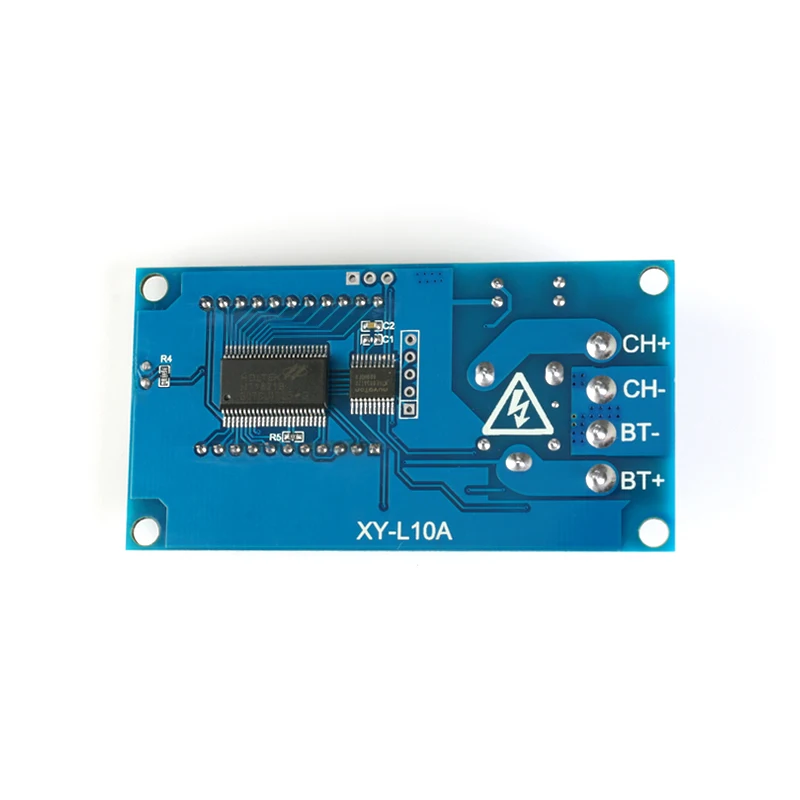

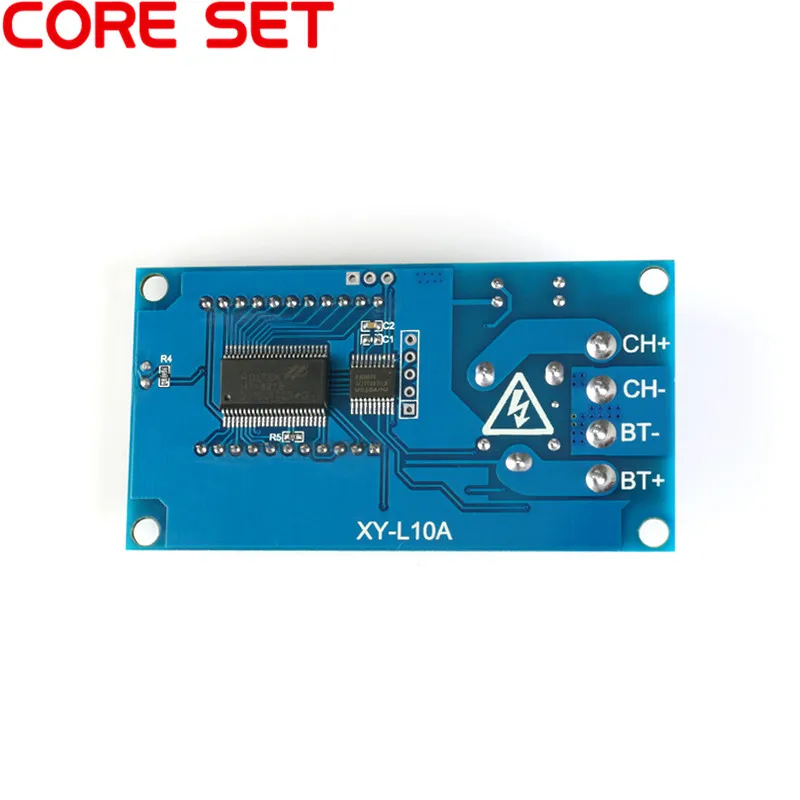

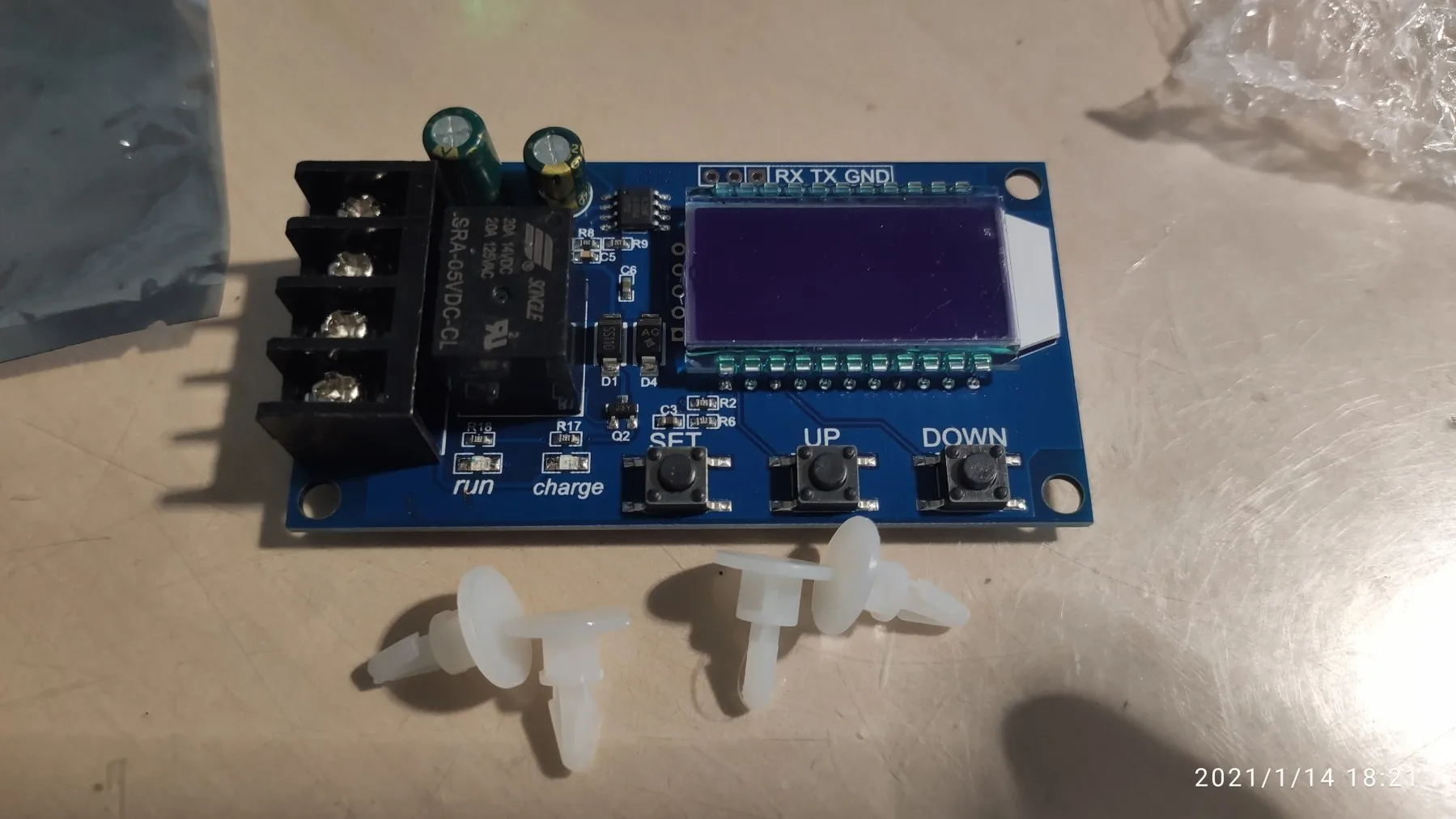

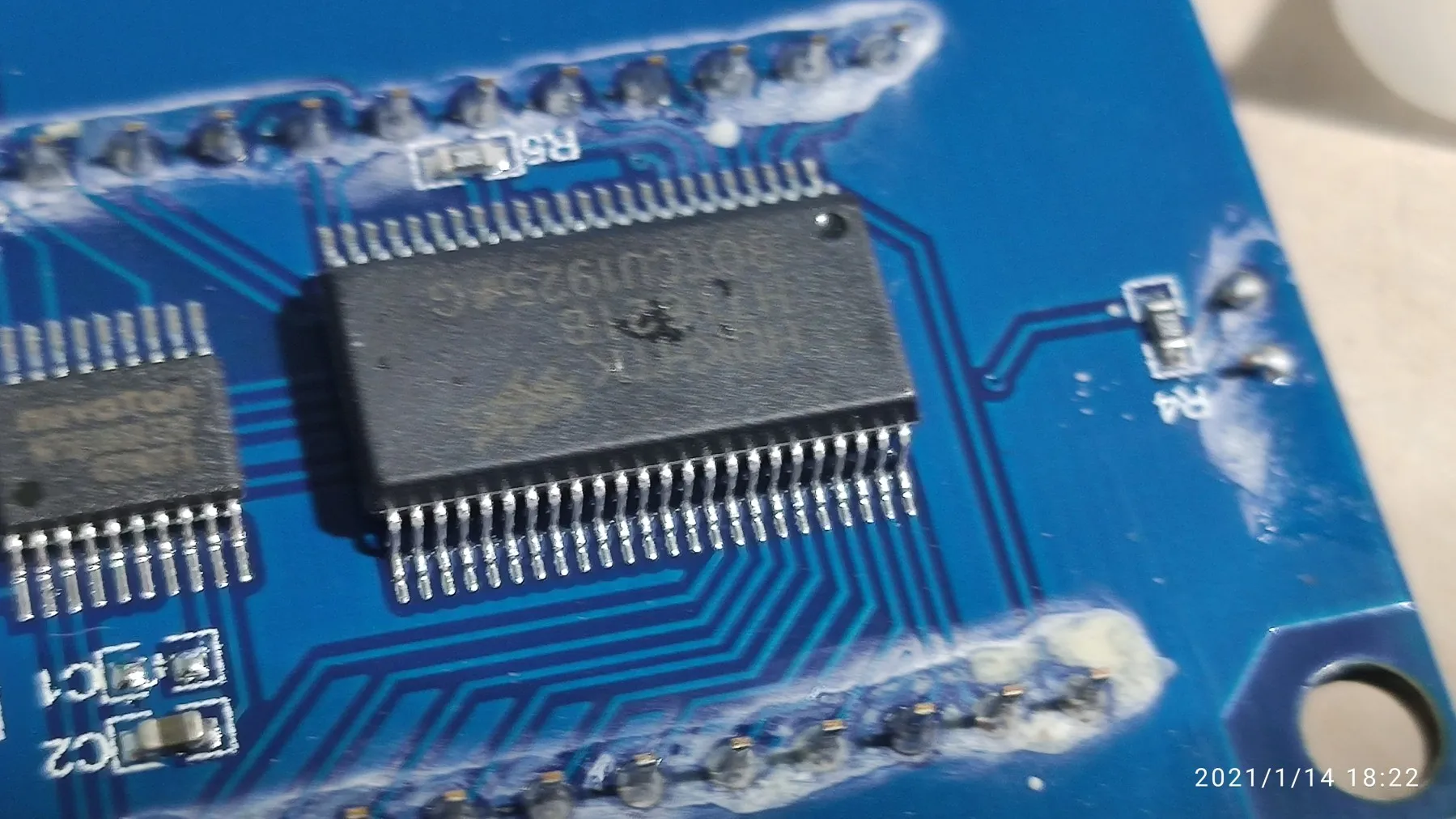

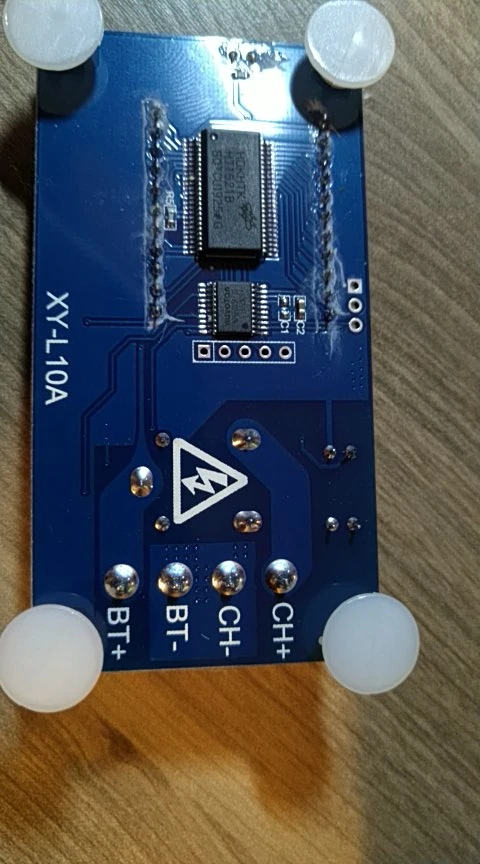

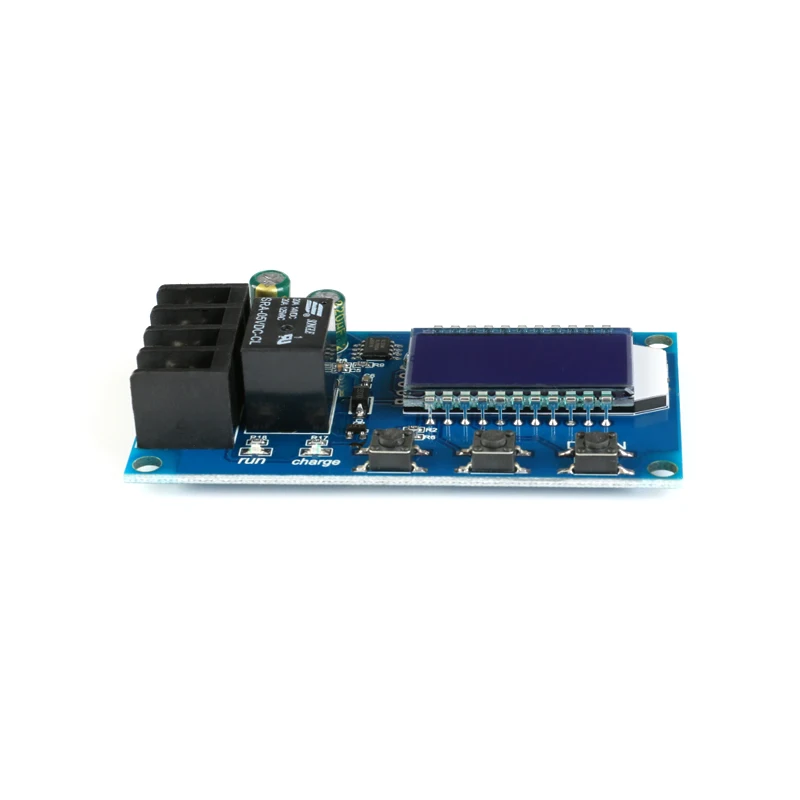

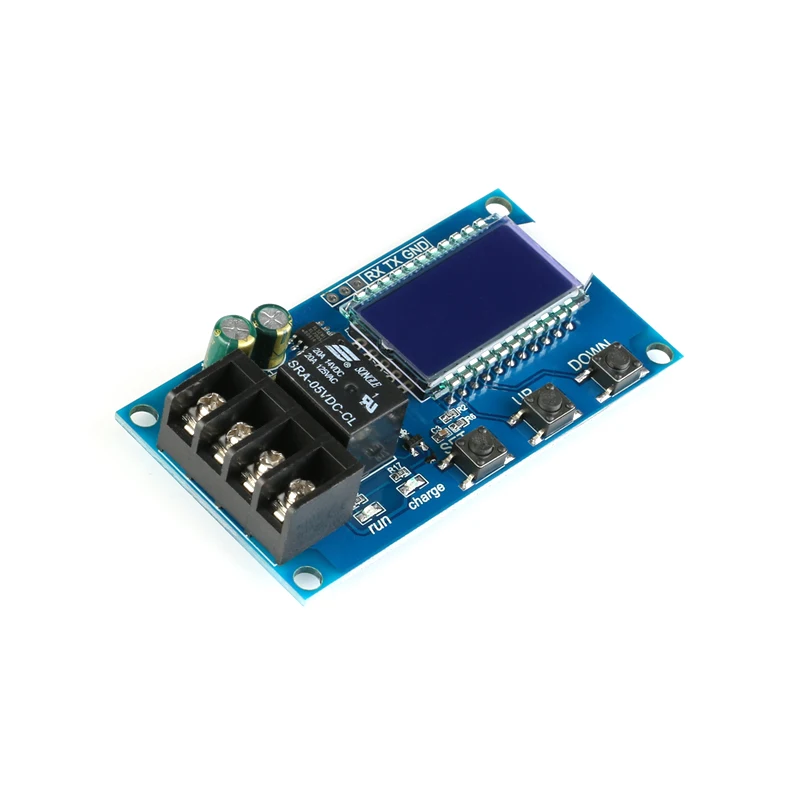

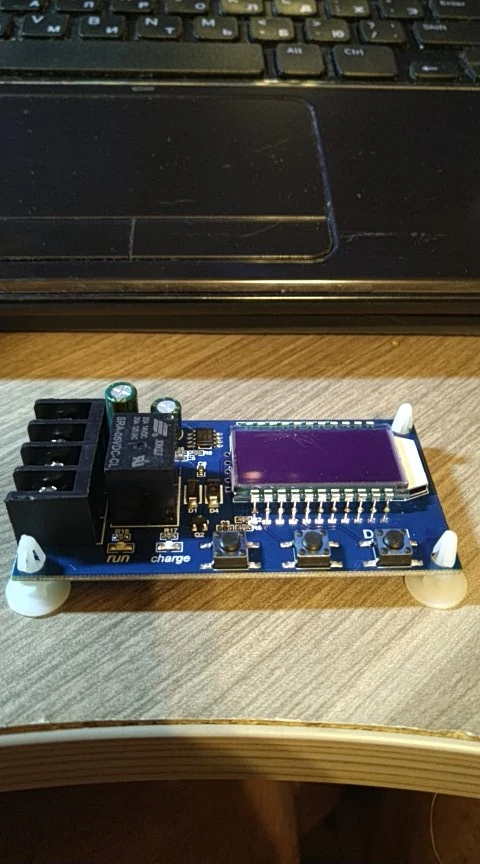

6-60 в 10 А свинцово-кислотная солнечная батарея для хранения модуль контроллера заряда Защитная плата зарядное устройство реле времени емкость аккумулятора

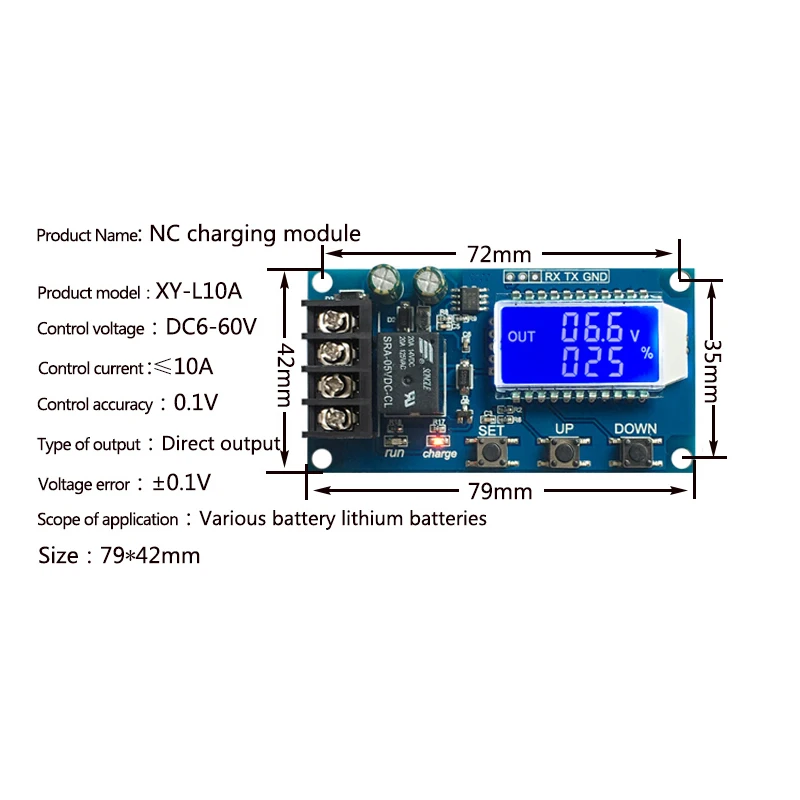

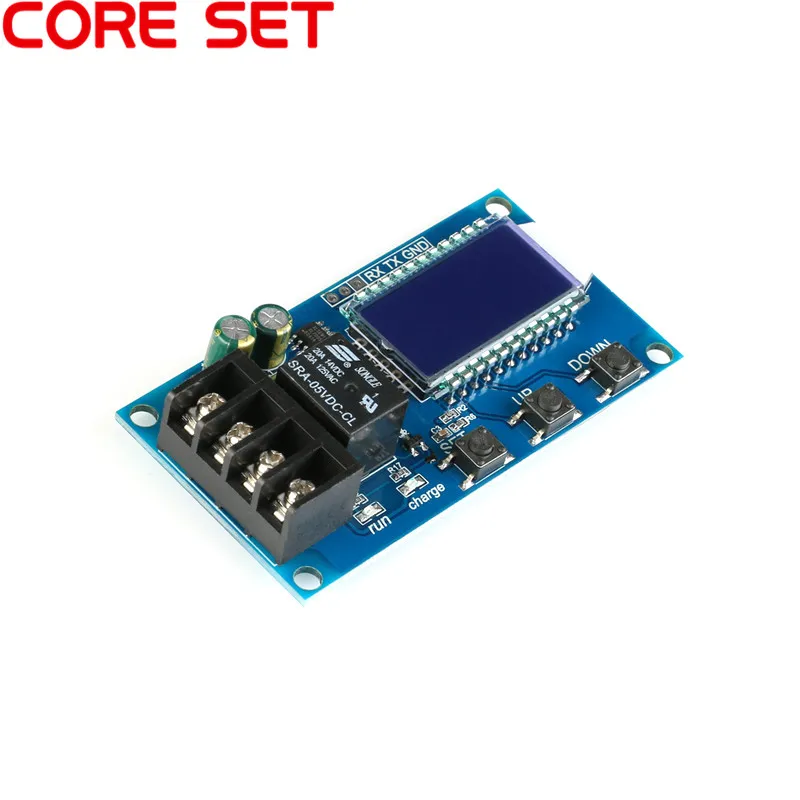

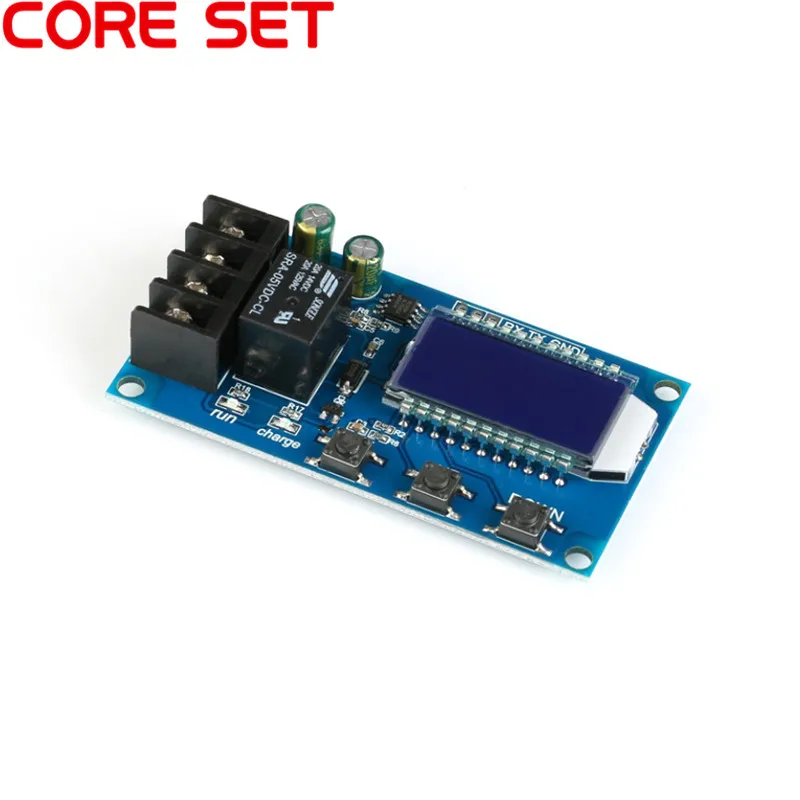

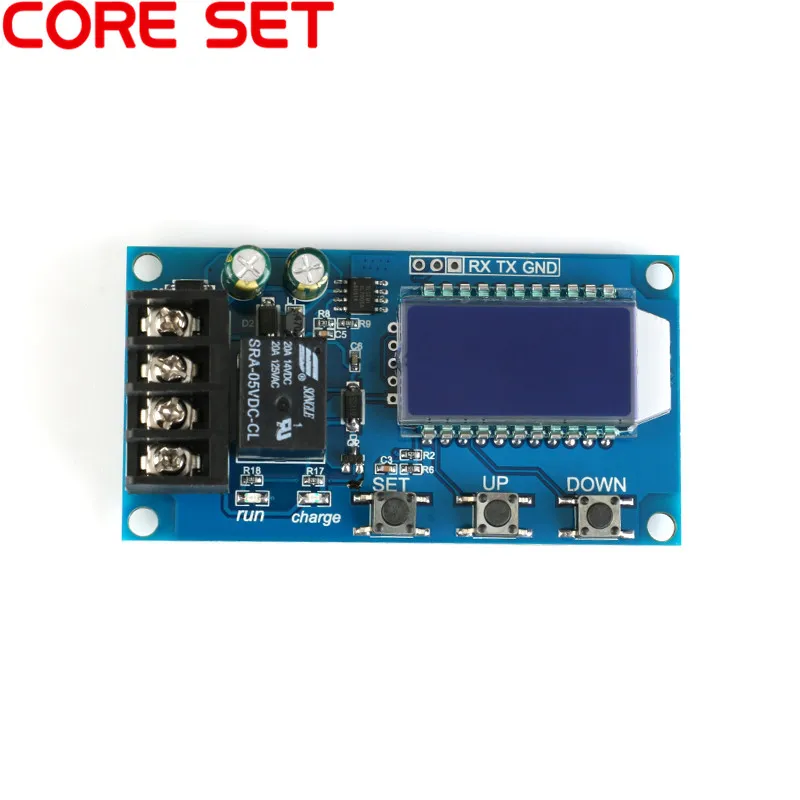

Основные характеристики модуля:

Поддержка свинцово-кислотной батареи и действующей батареи, диапазон напряжения: 6 В ~ 60 В;

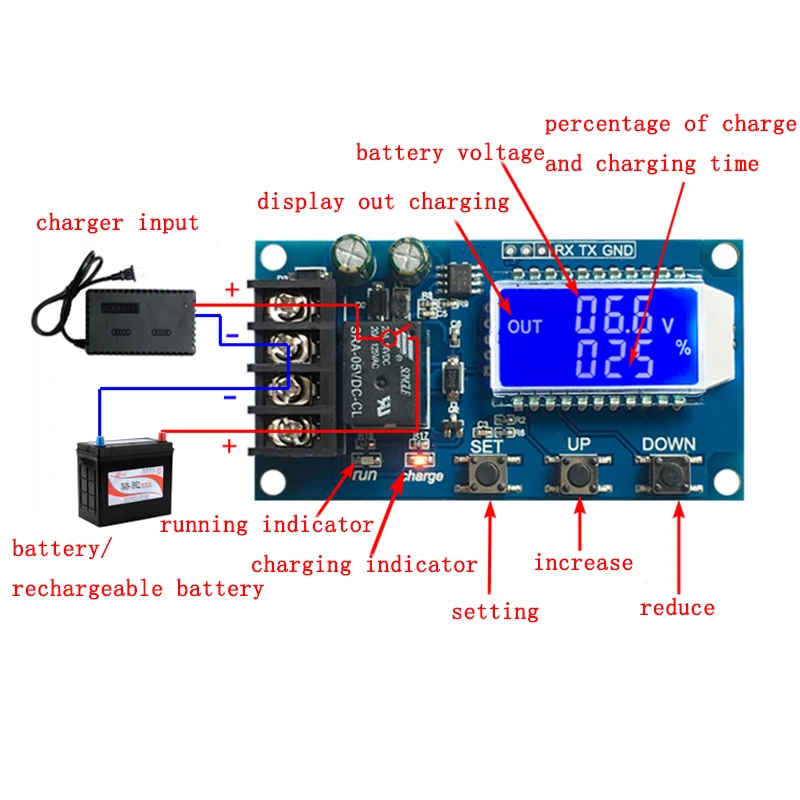

Может отображать напряжение, процент аккумулятора, время зарядки одновременно через ЖК-дисплей;

Функция очень мощная, реализует автоматический контроль заряда, контроль времени зарядки, также может настроить и загрузить соответствующий параметр через последовательный порт;

Установив volt-HI:'UP' volt-LI:'dn'; Когда напряжение аккумулятора ниже напряжения: 'dn', реле ведет, зарядное устройство начинает заряжать аккумулятор; когда напряжение аккумулятора достигает напряжения: «up», реле переключается, автоматическая зарядка завершается один раз;

2.Функция контроля времени зарядки:

Как включить функцию управления временем?

После ввода набора параметров, установите параметр op ненулевым, затем включите функцию управления временем, параметр op по умолчанию: -- h, по умолчанию не включается функция контроля времени;

После открытия функции управления временем (ОПНенулевое), когда напряжение батареи ниже, напряжение-ли'Dn', Зарядное устройство начало заряжать аккумулятор, система начала работать; В течение времени напряжение аккумулятора ≥ Вольт-привет'UP', Реле отключения; ЕслиОПВремя истекло, напряжение батареи все еще ниже volt-LI'Dn', Реле поддерживает проводимость, автоматически закрывает функцию контроля времени заряда и мигаетH:ERЧтобы напомнить пользователю, настройки параметров времени неразумны; Нажмите любую кнопку, чтобы остановить мигание;

Примечание: Формат времени: 00:59 (00 часов, 59 минут) Максимальное время 99:59, что составляет 100 часов.

3.Функция загрузки последовательных данных и настройки параметров:

Система поддерживает загрузку данных UART и настройку параметров

UART:115200,8,1

Cmd

Функ

On

Реле для открытия

Выкл

Реле отключено для открытия

Старт

Запуск загрузки данных

Стоп

Остановка загрузки данных

Чтение

Прочитайте настройки param

Dw10.0

Набор volt-LI: dn'

Up20.0

Установите volt-HI:'UP'

Хх: хх

Установите время зарядки OP

00:00 время остановки зарядки

Формат передачи данных:

Напряжение аккумулятора + процент аккумулятора + время зарядки + состояние зарядки 12,0 в, 020%,00:10,OP

Настройка параметров

A) нажмите и удерживайтеНаборКлюч для входа в интерфейс настроек;

Б) переключите параметры, которые вы хотите задать коротким нажатиемНабор;

С) после выбора параметров, можно установитьВверх/внизКнопка для поддержки короткого нажатия, длительного нажатия (быстрое увеличение или уменьшение); Для установки других параметров Повторите шаг b, c);

D) после установки всех параметров нажмите и удерживайте кнопку set, чтобы выйти и сохранить;

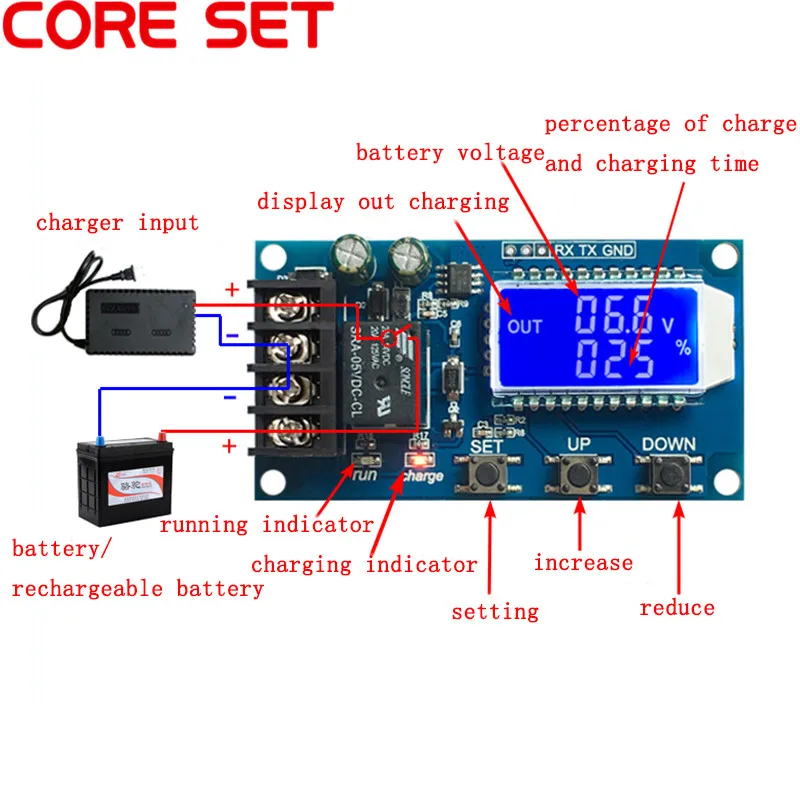

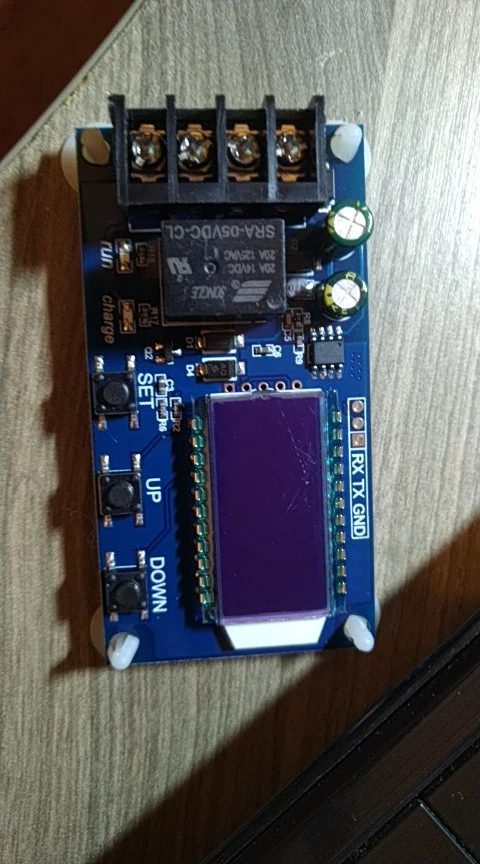

Описание ключевых функций:

В интерфейсе запуска (основной интерфейс):

Короткий прессНаборКнопка отображения текущего набора параметров; Короткое нажатиеВверхКнопка, отображение процента заряда и времени зарядки;

Короткий прессПухКнопка, выберите включение/выключение реле, если реле может быть закрыто, будет отображаться как напоминание;

Длинный прессВверхКнопка, переключатель состояния малой мощности

ВКЛ: Нет работы в течение 10 минут выключение подсветки

Выкл.: подсветка Всегда яркая

Длинный прессНаборКнопка, введите настройки параметров.

Расчет процента напряжения:

Процент напряжения = Напряжение батареи/(volt-HI - volt-LI)

Дополнительные функции

A) функция записи времени зарядки: не открывается контроль времени зарядки, устройство будет записывать Полное время, когда интерфейс отображения времени входа, мигает время зарядки дисплея, А затем выход интерфейса отображения времени или следующая Зарядка для открытия (проводимость реле), когда пустой;

B) Автоматическое определение параметров: когда параметры установлены, выход, если Вольт-лиDn≥ Вольт-приветВверх, Система будет мигатьERR"Как напоминание;

C) обнаружение доступа к аккумулятору: Этот продукт прикреплен к аккумулятору, если он не подключен к аккумулятору, система будет отображена в нижней ссылке»Нбе"Как напоминание

Анализ распространенных сбоев

В: сколько подходит для использования V уровня? Какое напряжение в подходит для этого модуля?

О: Эта секция подходит для минимум 6 в, самого высокого диапазона напряжения 60 в, максимального уровня расходов 48 В, потому что аккумулятор 48 В, полный электричества в 60 в, А затем повышается температура, если ваш аккумулятор выше 48 В, выберите другой раздел.

В: отключена мощность следующих электроприборов! Светодиодный ОД мигает?

О: это связано с тем, что ваш зарядный ток слишком большой или емкость аккумулятора слишком мала, чтобы привести к тому, что питание моментально достигнет предела напряжения, реле отключится, отключится, напряжение и быстрое снижение до нижнего напряжения, начало перезаряжать, цикл, В это время вы хотите уменьшить зарядный ток только линии, обычно зарядный ток составляет емкость аккумулятора от 1 до 1,5, например, ток зарядки аккумулятора 20 Ач, как правило, около 2-3 А! Обратите внимание, что большой заряд тока приведет к повышению температуры батареи, ускоренному старению, ударным комплектам и даже взрывам!

В: какой режим управления? Могу ли я автоматически включать зарядку? Можно ли использовать боковую зарядку? Могу ли я ограничить поток?

О: это контроль напряжения, например, установите предел напряжения 12,0 в, напряжение до 14,5 в, заряд напряжения до 14,5 в. Это значение при выключении питания, напряжение вниз до закрытия реле 12,0 в и начала зарядки, может быть заполнено боковой, режим управления напряжением только для выключения и открытия, Не может ограничить поток, зарядный ток полностью зависит от вашего зарядного устройства!

В: вход 12 В может заряжать аккумулятор 24 В или вход 48 В может дать заряд батареи 12 В?

О: это простой контроллер напряжения, который выполняет только переключатель, не может переключаться на заряд аккумулятора, поэтому вы хотите дать какой заряд аккумулятора, чтобы быть готовым к какому зарядному устройству! Это необходимо!
