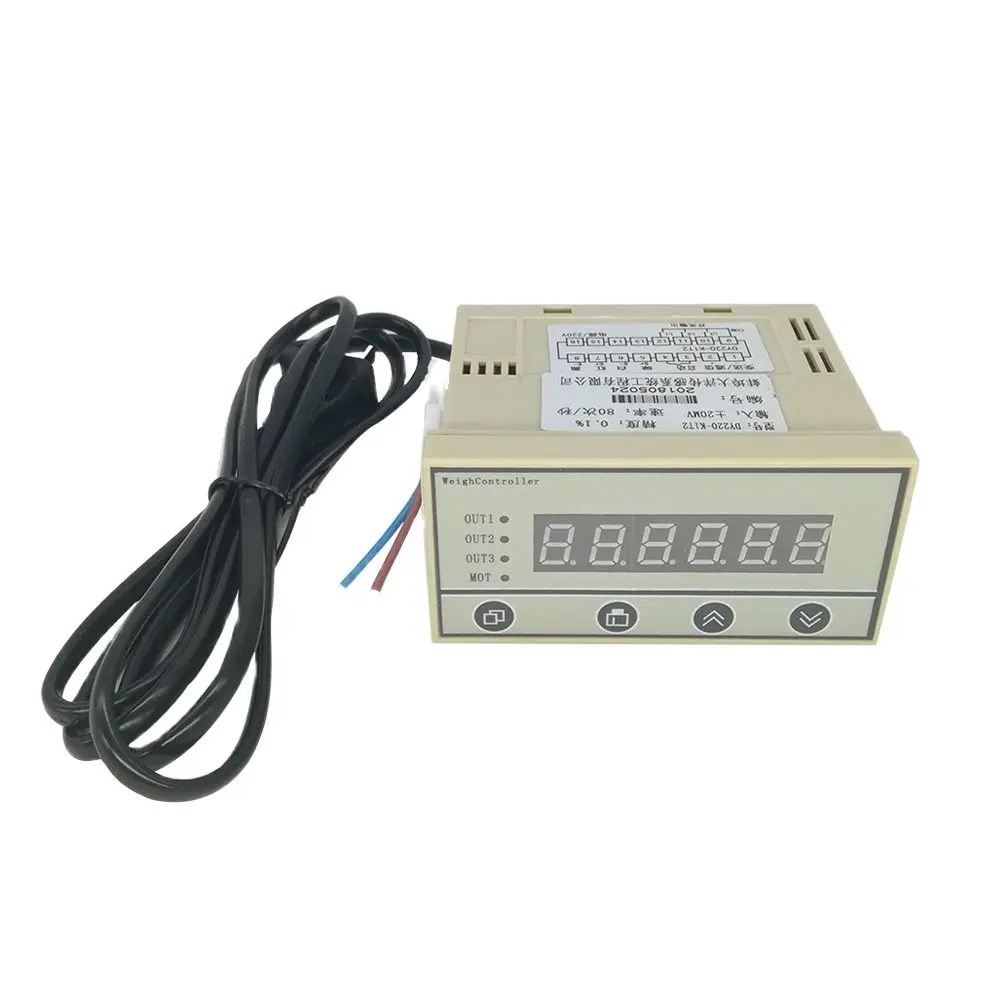

Датчик нагрузки CALT DY220, 6-значный светодиодный дисплей, значение индикатора, реле контроллера веса 4-20 мА, RS485 выход, режим пикового удержания, передатчик

DY220 индикатор ячейки загрузки 6-значный цифровой светодиодный дисплей значение Вес Контроллер

1. Характеристики:

Входной сигнал

0-2.5MV/V возбуждения Напряжение 5V/100mA

Точность измерения

0.1%

Частота дискретизации

Можно установить 10 или 80 раз/секунду

Режим отображения

Однорядный красный светодиодный дисплей. Диапазон отображения основного окна: -9999 ~ 29500

ВКЛ-ВЫКЛ вход

1 способ ввода, короткое замыкание является эффективным. (селективная сборка)

Выход ВКЛ-ВЫКЛ

Можете выбрать 3-сторонний выход реле или выход OC, контакт реле переменного тока 250V/1A,

OC выходной вождения 100mA/48V

Передача

Выход 4-20 мА, 0-20 мА, 0-5 В, 0-10 В, точность 12 бит, нагрузка при вождении ≤ 500 Ом.

Связь

Порт 485com может выполнять протокол Modbus RTU или протокол активной загрузки

(Передача или общение просто можно выбрать один)

Рабочая среда

Температура окружающей среды: -20 ~ 50 ℃; Относительная humidity≤ 85% RH; Избегайте сильного каустического газа.

Рабочий источник питания

Переменный ток 100 ~ 240 В, 50 ~ 60 Гц; Потребляемая мощность ≤ 5 Вт

Структура

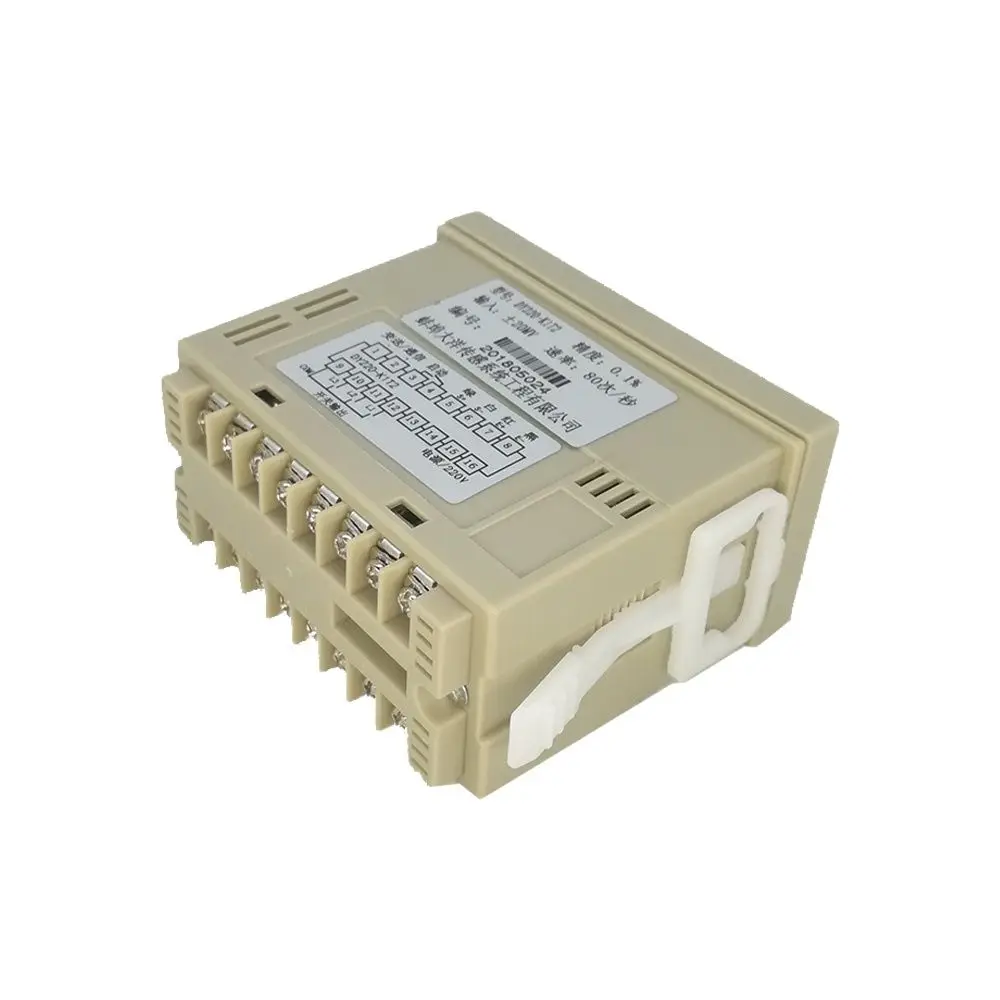

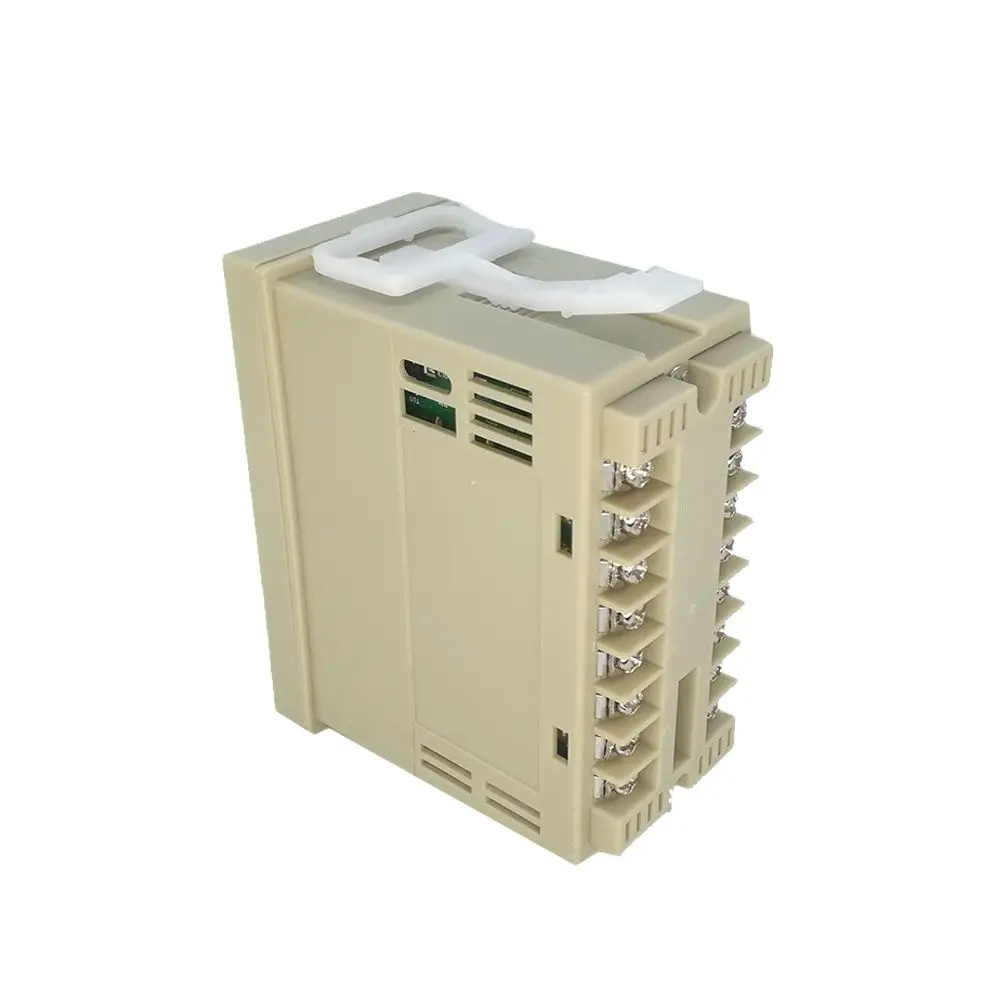

Монтажная панель/установка шкафов, высококачественный пластиковый корпус, размер 96*48*84 мм, размер выреза: 92 × 45 мм

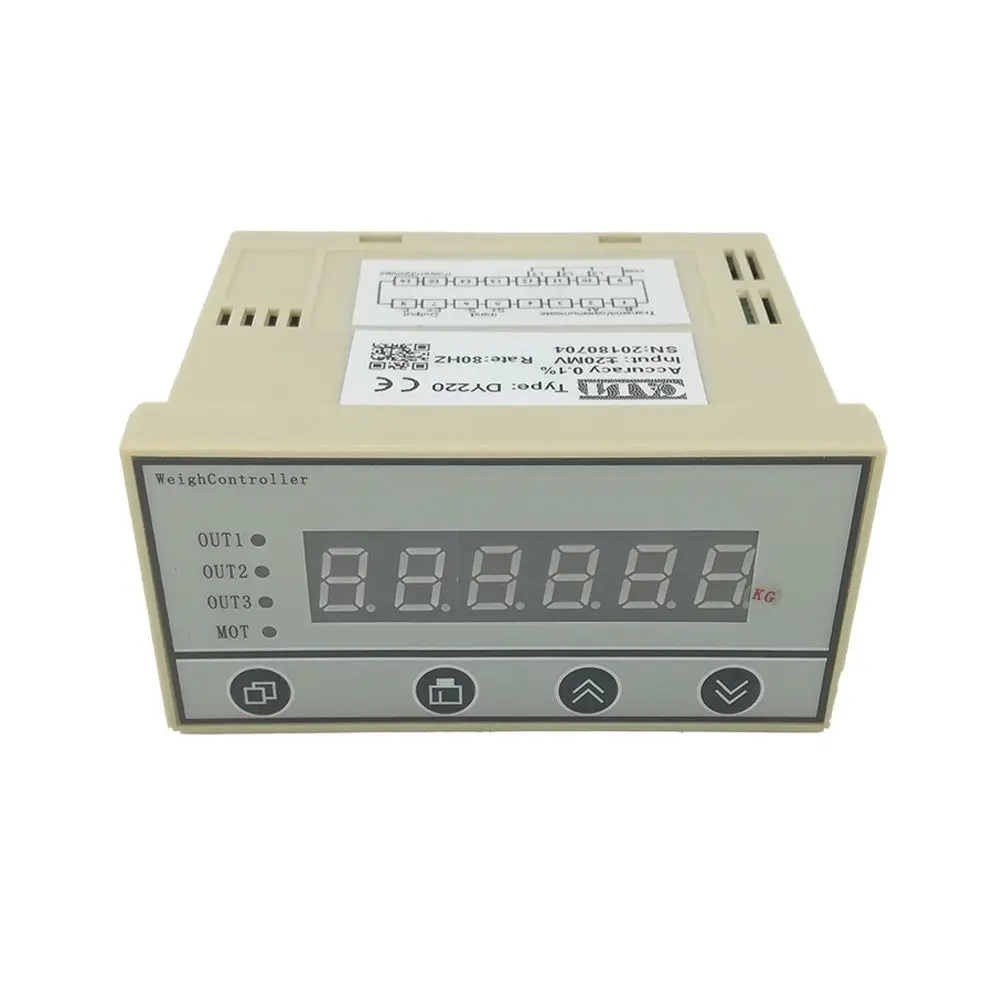

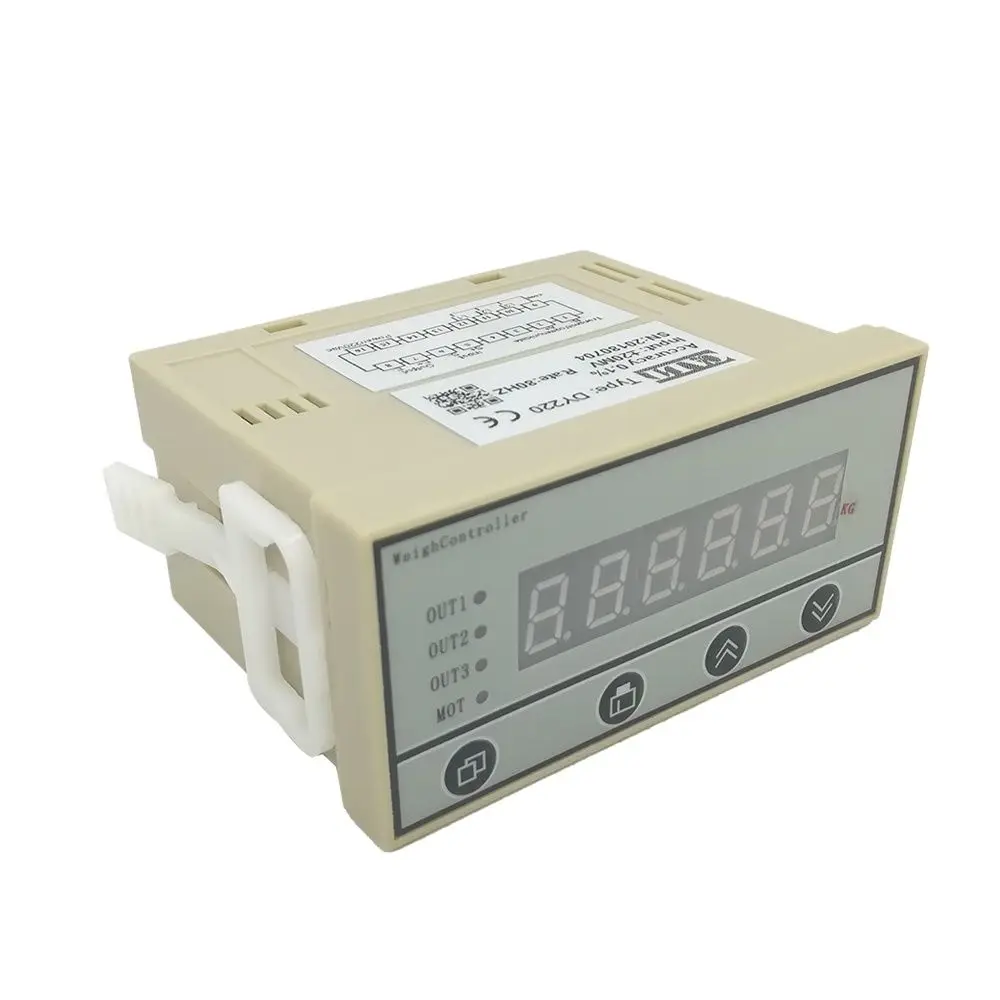

2. Рабочая панель:

Ключ K1

Клавиша изменения параметра: в режиме ожидания удерживайте эту клавишу 3 секунды, затем введите интерфейс изменения параметров. Настройка конкретных параметров, пожалуйста, обратитесь к (3,1)

Ключ K2

Выравнивание клавиш: в режиме ожидания, нажмите на эту клавишу 3 секунды, затем введите Интерфейс калибровки, настройки конкретных параметров, пожалуйста, обратитесь к (4,1)

Ключ K3

Дополнительная клавиша: в режиме настройки параметров, чтобы добавить значение. В режиме ожидания или измерения, чтобы переключиться, чтобы увидеть основную информацию.

Ключ K4

Клавиша Shift: в режиме настройки параметров shift выбирает значение, которое необходимо изменить. В это время бит данных, выбранный для изменения, мигает.Сброс ключа: в режиме ожидания или в режиме измерения, для сброса.

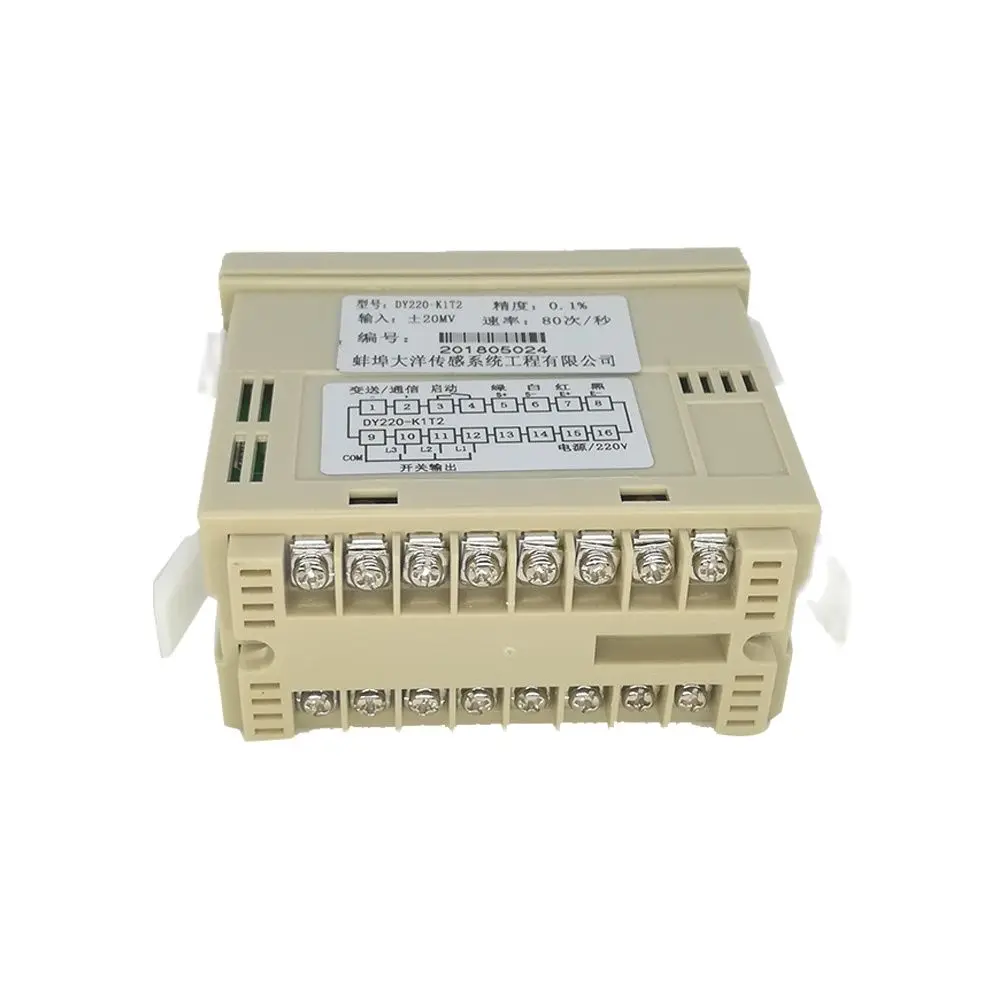

3. Подключение кабеля:
