★Простой метод сравнения (это стандартный способ)Описание функции: 3 выхода счетчика могут быть настроены на более чем сравнение или меньше, чем сравнение. Выход действителен, Когда измеренное значение больше, чем верхний предел минус гистерезис, и выход недействителен, Когда измеренное значение меньше верхнего предела. Когда выход установлен, чтобы быть меньше, чем сравнение, выход действителен, Когда измеренное значение меньше, чем нижний предел, И является недействительным, Когда измеренное значение больше, чем нижний предел плюс гистерезис.★Режим запуска ввода (опционально)Описание функции: в этом рабочем режиме, короткое подключение 3 и 4 терминалов инструмента в течение одной секунды, может начать первую и вторую группу реле закрытия и вывода эффективно. Когда измеренное значение больше установленного значения, релейный выход отключения недействителен до следующего времени, короткое подключение 3 и 4 терминалов для вывода допустимого бит для одного цикла. Этот режим работы часто используется для остановки погрузки одного материала, наполнения жидкостью и других случаев дозирования, что может сделать поддерживающее электронное управление более простым и удобным и эффективным.★Режим пикового удержания (опционально)
Описание функции: этот режим работы, нажатием клавиши K3, может быть переключен на AXXXX (пик
Интерфейс измерения), который может поддерживать последнее пиковое значение, когда следующее значение измерения
Больше, чем ED-03 параметр (это пиковый пороговый параметр) последний пик может быть автоматически
Перезаписано для поддержания этого пика.
2. Инструкции по эксплуатации

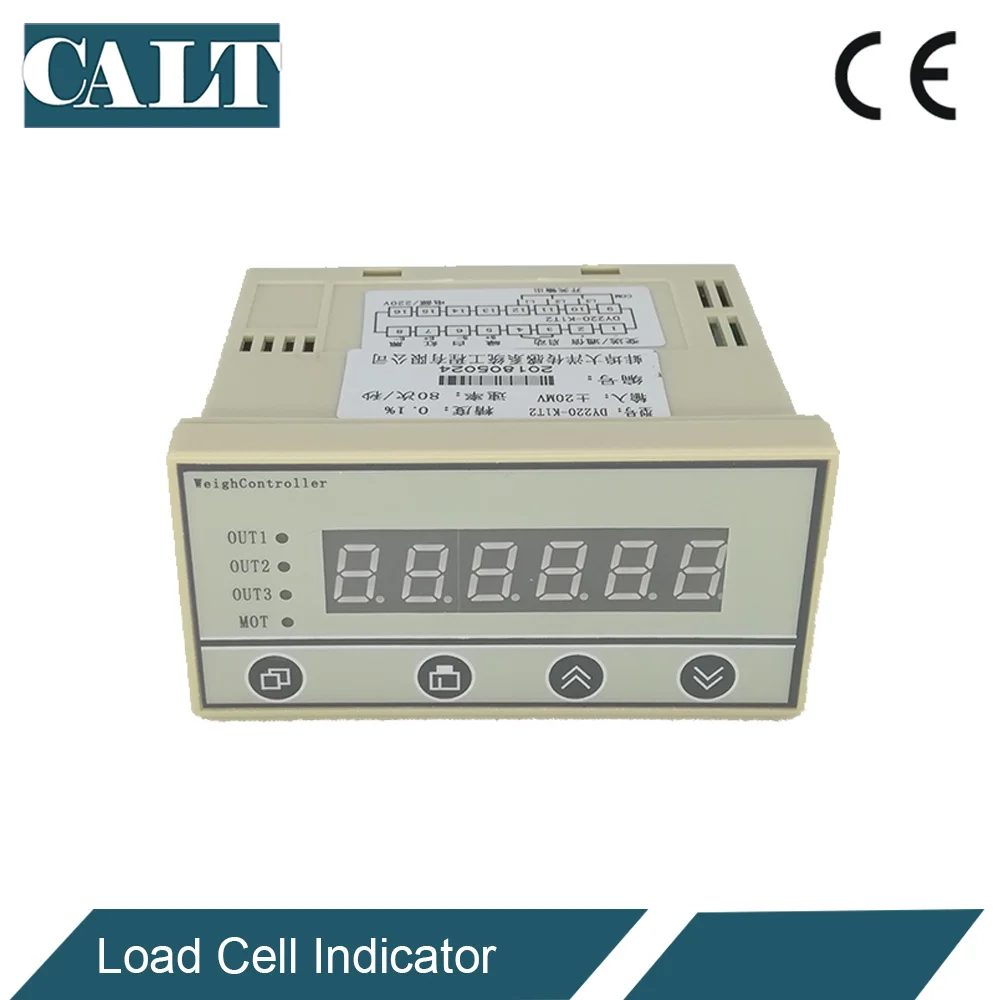

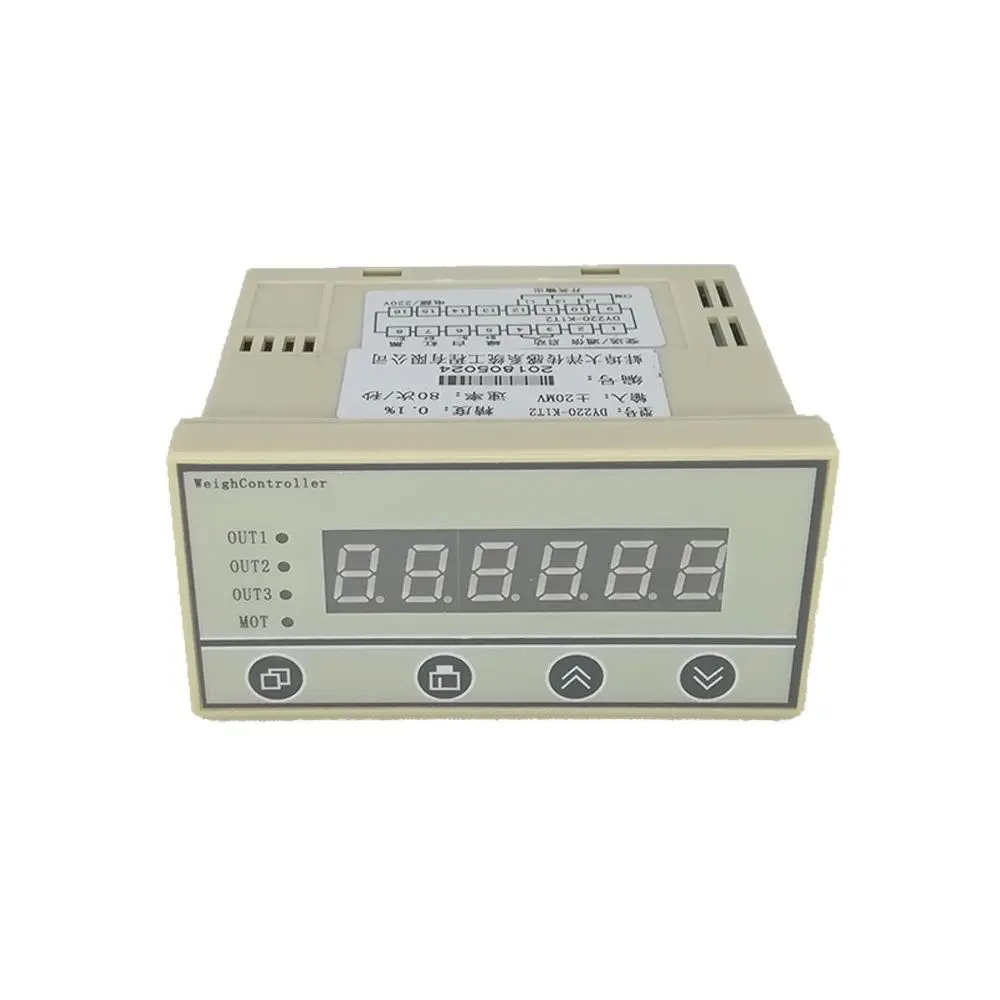

2,1 панель
Ключ K1
Клавиша изменения параметра: в режиме ожидания удерживайте эту клавишу 3 секунды, затем введите интерфейс изменения параметров. Настройка конкретных параметров, пожалуйста, обратитесь к (3,1)
Ключ K2
Выравнивание клавиш: в режиме ожидания, нажмите на эту клавишу 3 секунды, затем введите Интерфейс калибровки, настройки конкретных параметров, пожалуйста, обратитесь к (4,1)
Ключ K3
Дополнительная клавиша: в режиме настройки параметров, чтобы добавить значение. В режиме ожидания или измерения, чтобы переключиться, чтобы увидеть основную информацию.
Ключ K4
Клавиша Shift: в режиме настройки параметров shift выбирает значение, которое необходимо изменить. В это время бит данных, выбранный для изменения, мигает.Сброс ключа: в режиме ожидания или в режиме измерения, для сброса.

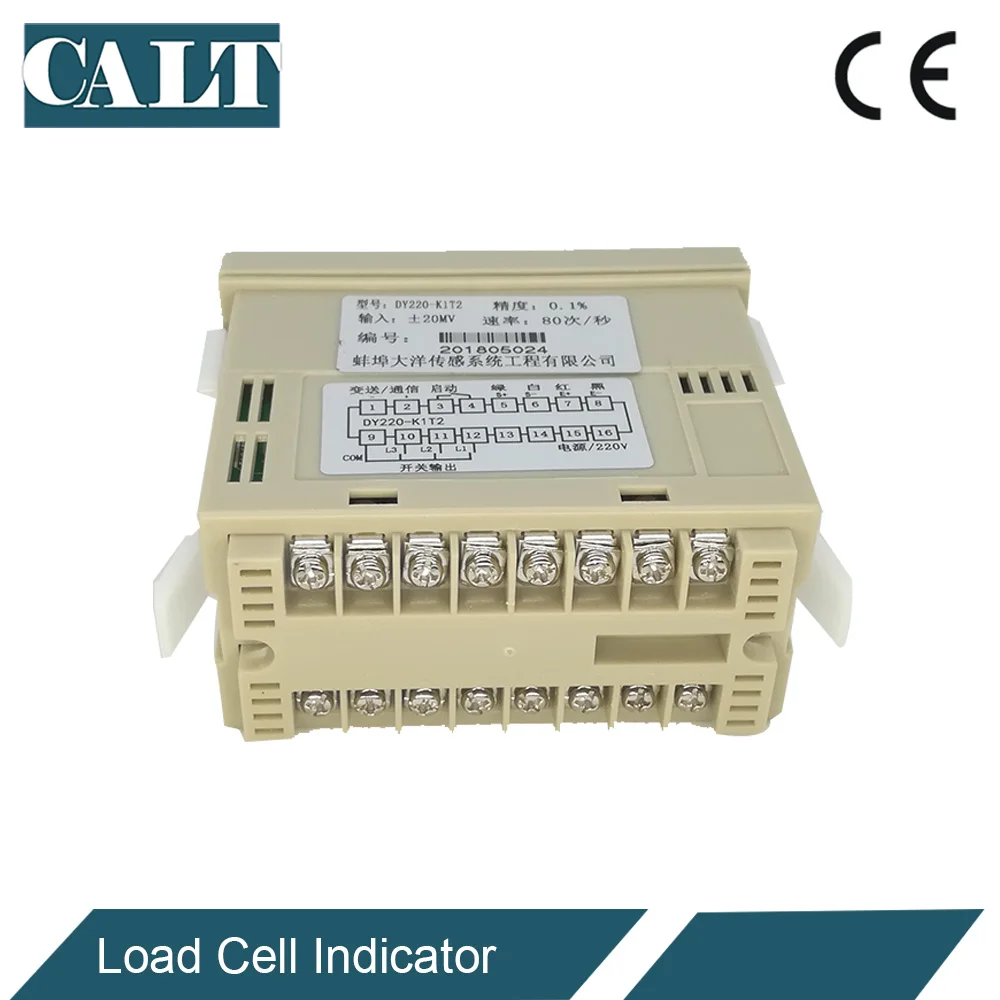

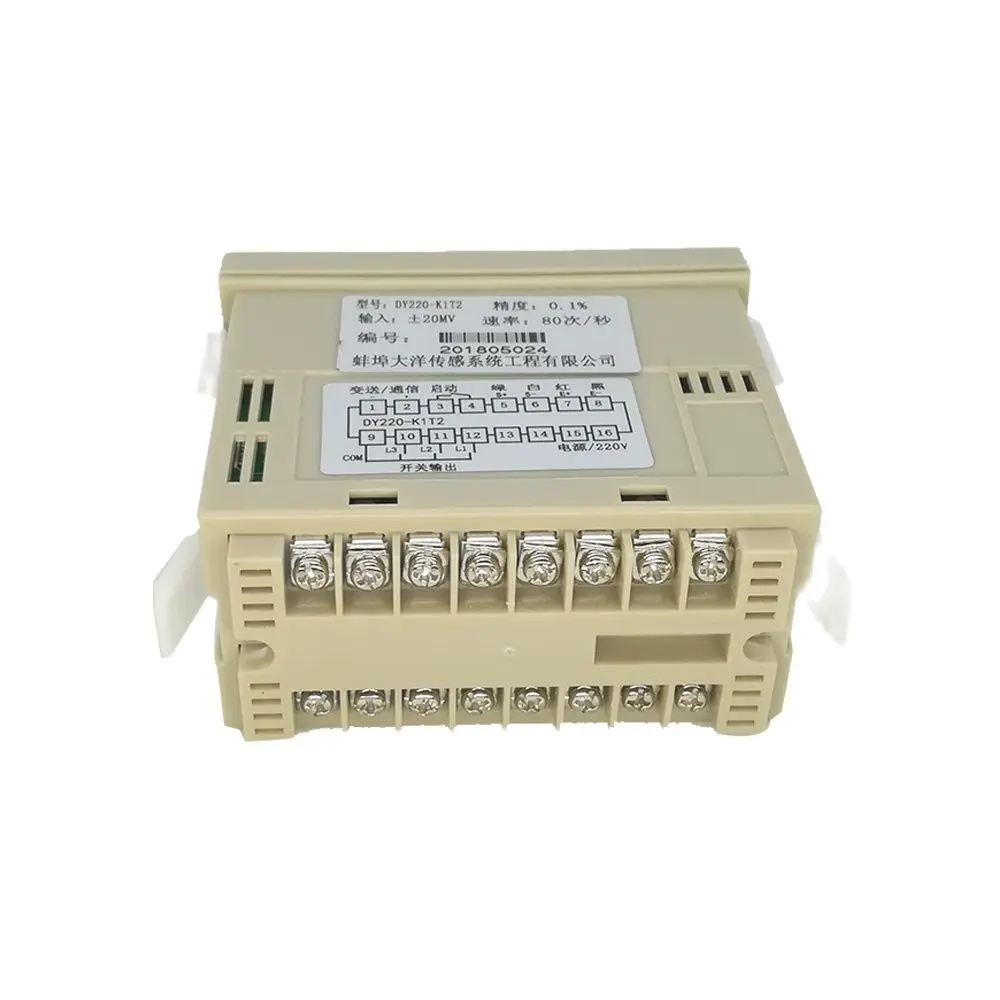

2,2 клеммное соединение и размер отверстия

(Когда Счетчик находится на выход системы передач, No.1 является отрицательным и No.2 является положительным)
