Система GNSS BD982 является одним бортовым решением для точного позиционирования и направления. Продукт поддерживает новейшие сигналы GNSS и обеспечивает многодисковое базовое RTK для удаленных базовых станций между двумя подключенными антеннами. С BD982 OEMs и системные интеграторы могут гарантировать, что их инвестиции будут надежными как сейчас, так и в будущем. BD982 GNSS поддерживает сигналы GPSL1 / L2 / L5 и GLONASS L1 / L2. Кроме того. В поддержку этой акции Новый BD982 отслеживает экспериментальные спутники GIOVE-A и GIOVE-B для оценки сигнала.
Используя опции обслуживания OMNISTAR VBS, XP, G2 и HP, BD982 может поставлять различные уровни производительности GNSS до суб-метровой шкалы. Даже базовые станции могут сделать то же самое.
Основные характеристики производительности:Двойной антенный вход для точного расчета заголовка;
Поддержка нескольких звезд GNSS
Поддержка OmniSTAR VBS / XP / G2 / HP;
Гибкий RS232, USB, Ethernet или CAN
Интерфейс;
Точность позиционирования на сантиметровом уровне
Основные характеристики производительности:
Описание продукта BD982 GNSS модуль приемника
.
Технические характеристики:
• Позиционирование антенны на основе чипа Maxwell 6 с 220 каналами:
-GPS: параллельный L1 C / A, L2E, L2C, L5
-ГЛОНАСС: параллельный L1 C / A, L1 P, L2 C / A, L2 P
-SBAS: параллельный L1 C / A, L5
-GIOVE-A: параллельный L1 BOC, E5A, E5B, E5AltBOC1
Светодиодный драйвер поддержки ............................................ ..... ......... . 3
(Отображение мощности, спутникового слежения и дифференциальных данных)
Характеристики позиционирования:
Точность режима 4 задержка 5 высокая частота
-GIOVE-B: параллельный L1 CBOC, E5A, E5B, E5AltBOC1
-GALILEO: закрытый 2
• Векторные антенны на основе второго чипа Maxwell 6 с 220 каналами:
Один базовый RTK
(<30 км)
8 мм + 1 ppm уровень <20 мс 50 Гц
15 мм + 1 ppm вертикальный
-GPS: параллельный L1 C / A, L2E, L2C
-ГЛОНАСС: параллельный L1 C / A, L1 P, L2 C / A, L2 P
• Усовершенствованная технология Trimble Maxwell на заказ GNSS
• Высокоточные мультикоррелированные псевдоранговые измерения GNSS.
• Не фильтруется с низким уровнем шума, низкой мулитацией, низкой корреляцией времени и высокой динамической реакцией
Гладкие псевдо-диапазон измерения данных.
• Измерение фазы несущей системы с низким уровнем шума GNSS при частоте 1 Гц с точностью <1 мм.
• Соотношение сигнал/шум, сообщаемое в дБ-Гц.
• Проверенная технология отслеживания низкого уровня Trimble.
• Время инициализации 3 обычно <10 секунд
• Надежность инициализации 3 обычно> 99.9%
• 1 usb-порт
• 1 CAN порт
• 1 порт Ethernet LAN:
-Поддерживает подключение к адаптивным сетям 10BaseT / 100BaseT.
-Все функции могут быть выполнены параллельно с помощью одного ip-адреса, включая веб-графический интерфейс и оригинальный
Поток данных.
-Поддержка следующих сетевых протоколов:
HTTP (веб-графический пользовательский интерфейс)
NTP сервер
NMEA, GSOF, CMR по TCP / IP или UDP
NTripCaster, NTripClient, NTripClient
MDNS/uPnP сервис поиска
Динамический DNS
Уведомление по электронной почте
Веб-ссылки на Google Earth
Подключение к внешнему модему через протокол PPP
• 4 интерфейса RS232:
-Скорость передачи данных до 460800
• 1 Гц, 2 Гц, 5 Гц, 10 Гц, 20 и 50 Гц Выход позиционирования (в зависимости от вариантов установки).
• Исходное измерение и выходное положение до 50 Гц:
Справочный выход ........................ CMR, CMR +, RTCM 2,1, 2,2, 2,3, 3,0, 3,1
Навигационный выход.... ... ASCII: NMEA-0183 GSV, AVR, RMC, HDT,
VGK, VHD, ROT, GGK, GGA, GSA, ZDA, VTG, GST, PJT,
PJK, BPQ, GLL, GRS, GBS и Binary: Trimble GSOF
• Управление программным обеспечением:
-Веб-браузер HTML, IE7.0 или выше
-Firefox 3,5 или более поздней версии
-Safari 4,0
-Opera 9
-Google Chrome
• 1 импульсный выход в секунду.
• Поддержка ввода тегов событий.
DGPS 0,25 м + 1 ppm уровне <20 мс, 50 Гц
0,50 м + 1 ppm вертикальный
SBAS6 <5 м 3DRMS <20 мс 50 Гц
Характеристики заголовка:
Базовая точность 4 Самая высокая частота
2 м <0.09o 50 Гц
10 м <0.05o 50 Гц
Физические и электрические характеристики:
Размер, ..., . ... 100 мм X 84,9 мм X 11,6 мм
Энергопотребление, ..., 3,3 V DC + 5% / - 3%
Как правило, 2,1 W (L1 / L2 GPS)
Как правило, 2,3 W (L1 / L2 GPS и G1 / G2 ГЛОНАСС)
Вес, ..., . .. 92 грамма
Соединитель
I / O, ..., ... . ... . 40 контактный разъем
Антенна,...,................. 2 гнезда MMCX
Экологические особенности 7:
Температура
Рабочая-40 °C до + 75 °C
Хранение-55 ° C до + 85 ° C
Вибрация MIL810F, на заказ
Работа: случайный 6,2g (среднеквадратичное значение)
Выживания: случайные 8 ГРМ
Механическое воздействие MIL810D
Работа: ± 40 г
Выживаемость: ± 75 г
Информация о заказе:
BD982 GNSS предлагает различные конфигурации от L1 DGPS
Оценочный комплект включает интерфейсную плату и блок питания
1. Поддержка тестовых сателлитов Galileo GIOVE-A и GIOVE-B заключается в использовании неограниченной информации в общественных местах и предназначена для оценки сигнала.
2 родных оборудования основан на Галилео ОС SIS МКБ, выпуск 1, Rev. 1 сентября 2010. Однако на момент написания этой статьи ЕС еще не объявил заявку на получение разрешения. Таким образом, чтобы соответствовать ICD авторским/интеллектуальной собственности,
Все встроенные/аппаратные функции Galileo отключены. В зависимости от условий разрешения, в будущем обновления могут поддерживать все спутниковые системы Galileo
Функции (L1 CBOC, E5A, E5B, E5AltBOC), и это обновление будет зависеть от дополнительных сборов.
3 может зависеть от атмосферных условий, многотраекторного сигнала и геометрии спутника. Начальная надежность постоянно контролируется для обеспечения наилучшего качества.
Уровень 4 1 сигма (при использовании Zephyr 2 антенны Trimble).
5 при максимальной скорости выхода.
6 зависит от производительности системы SBAS.
7 зависит от правильного монтажа/дизайна упаковки.

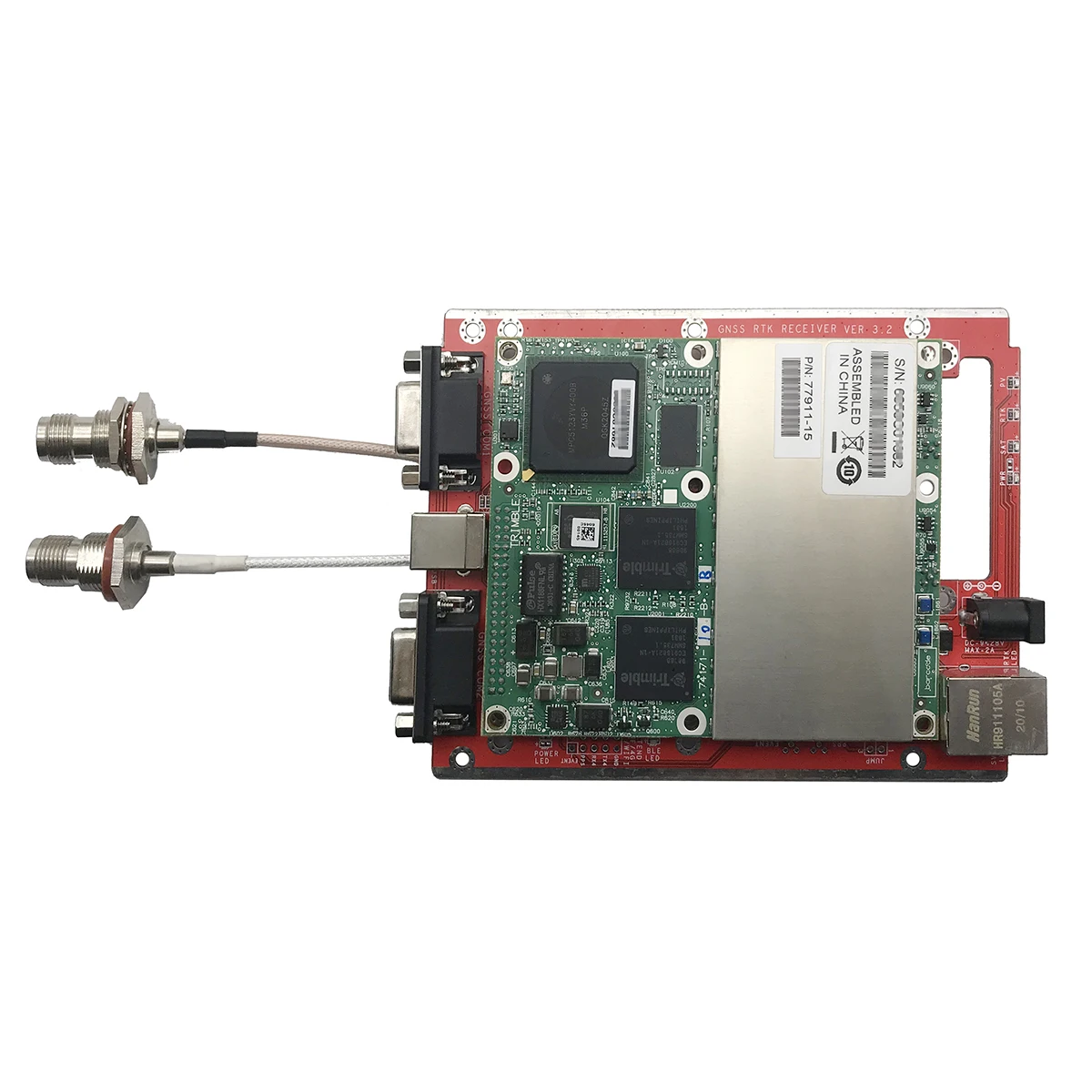

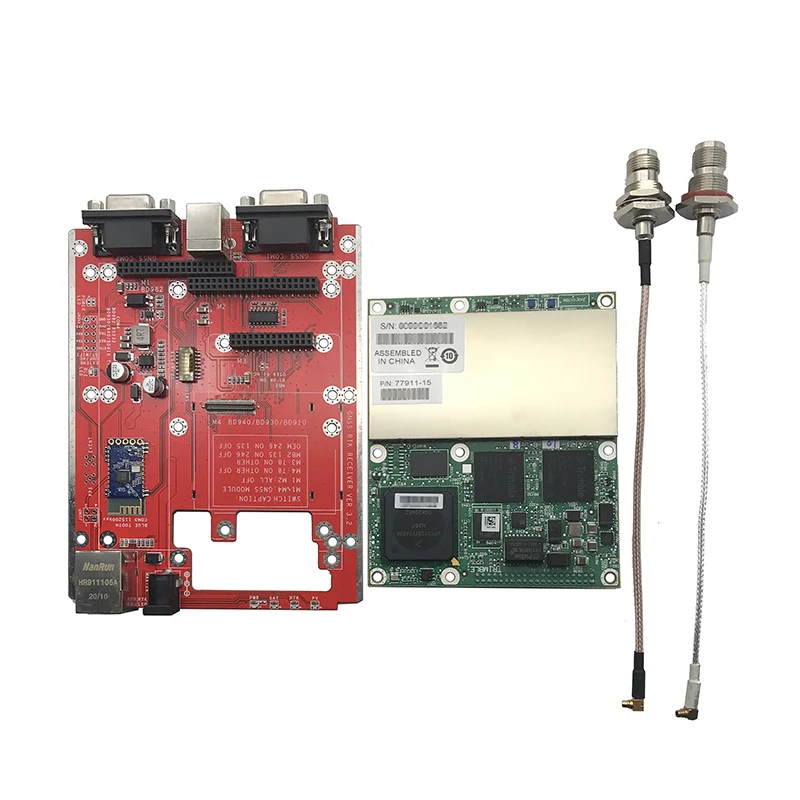

Модуль BD982 * 1 шт.

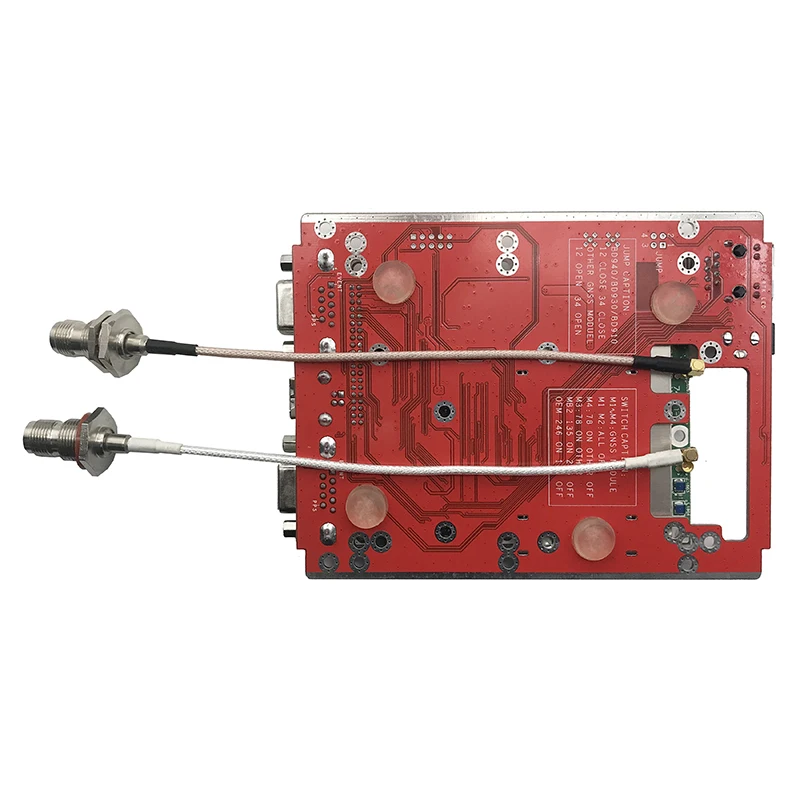

Макетная плата * 1 шт.
