Система BD982 GNSS является одноплатным решением для точного позиционирования и направления. Продукт поддерживает новейшие сигналы GNSS и обеспечивает многозвездочную базовую линию RTK для удаленных базовых станций между двумя подключенными антеннами. С BD982 производители оборудования и системные интеграторы могут гарантировать, что их инвестиции будут надежными как сейчас, так и в будущем. BD982 GNSS поддерживает сигналы GPSL1 / L2 / L5 и GLONASS L1 / L2. В дополнение. В поддержку этой инициативы Новый BD982 отслеживает экспериментальные спутники GIOVE-A и GIOVE-B для оценки сигнала.
Используя опции обслуживания VBS, XP, G2 и HP OMNISTAR, BD982 может обеспечить различные уровни производительности GNSS вплоть до подметровой шкалы. Даже базовые станции могут сделать то же самое.
Основные эксплуатационные характеристики:Вход двойной антенны для точного расчета направления движения;
Поддержка мульти-звезд GNSS
Поддержка OmniSTAR VBS / XP / G2 / HP;
Гибкий RS232, USB, Ethernet или CAN
Интерфейс;
Точность позиционирования на сантиметровом уровне
Основные эксплуатационные характеристики:
Описание продукта BD982 GNSS модуль приемника
.
Технические характеристики:
• Позиционирующая антенна на основе чипа Maxwell 6 с 220 каналами:
-GPS: параллельные L1 C / A, L2E, L2C, L5
-ГЛОНАСС: одновременный L1 C / A, L1 P, L2 C / A, L2 P
-SBAS: параллельный L1 C / A, L5
-GIOVE-A: параллельные L1 BOC, E5A, E5B, E5AltBOC1
Поддержка светодиодного драйвера ............................................ ..... ......... .3
(Отображение мощности, Спутниковое отслеживание и дифференциальные данные)
Характеристики позиционирования:
Точность режима 4 задержка 5 самая высокая частота
-GIOVE-B: параллельные L1 CBOC, E5A, E5B, E5AltBOC1
-GALILEO: закрыт 2
• Векторные антенны на основе второго чипа Maxwell 6 с 220 каналами:
Однобазовый RTK
(<30 км)
8 мм + 1 ppm уровень <20 мс 50 Гц
15 мм + 1 ppm по вертикали
-GPS: параллельные L1 C / A, L2E, L2C
-ГЛОНАСС: одновременный L1 C / A, L1 P, L2 C / A, L2 P
• Передовая технология Maxwell custom GNSS
• Высокоточные многокоррелированные псевдогранные измерения GNSS.
• Нефильтрованный с низким уровнем шума, низкой мулит-ошибкой, низкой временной доменной корреляцией и высоким динамическим откликом
Плавные данные измерения псевдодиапазона.
• Измерение фазы несущей GNSS с низким уровнем шума при полосе пропускания 1 Гц с точностью <1 мм.
• Соотношение сигнал-шум, указанное в дБ-Гц.
• Проверенная технология отслеживания низкой высоты Trimble.
• Время инициализации 3 обычно <10 секунд
• Надежность инициализации 3 обычно> 99.9%
• 1 usb-порт
• 1 порт CAN
• 1 порт LAN Ethernet:
-Поддерживает подключение к адаптивным сетям 10BaseT / 100BaseT.
-Все функции могут быть выполнены параллельно с помощью одного IP-адреса, включая веб-графический интерфейс и оригинальный
Поток данных.
-Поддержка следующих сетевых протоколов:
HTTP (веб-графический пользовательский интерфейс)
Сервер NTP
NMEA, GSOF, CMR по TCP / IP или UDP
NTripCaster, NTripServer, NTripClient
Поиск сервиса mDNS / uPnP
Динамический DNS
Уведомление по электронной почте
Веб-ссылки на Google Earth
Подключение к внешнему модему через протокол PPP
• 4 интерфейса RS232:
-Скорость передачи до 460800
• 1 Гц, 2 Гц, 5 Гц, 10 Гц, 20 и 50 Гц Выход позиционирования (в зависимости от вариантов установки).
• Оригинальное измерение и выход положения до 50 Гц:
Эталонный выход .......................... CMR, CMR +, RTCM 2,1, 2,2, 2,3, 3,0, 3,1
Навигационный выход.... ... Асци: NMEA-0183 GSV, AVR, RMC, HDT,
VGK, VHD, ROT, GGK, GGA, GSA, ZDA, VTG, GST, PJT,
PJK, BPQ, GLL, GRS, GBS и двоичный: Trimble GSOF
• Программное обеспечение управления:
-Веб-браузер HTML, IE7.0 или выше
-Firefox 3,5 или выше
-Safari 4,0
-Opera 9
-Google Chrome
• 1 импульсный выход в секунду.
• Поддержка ввода тега события.
©2012 Tianbao navigco., Ltd. Все права защищены. Trimble и логотип Globe & Triangle являются торговыми марками компании Trimble, зарегистрированной в патентной и торговой службе США и других странах.
Торговая марка. Maxwell является торговой маркой Tianbao navigco., Ltd. Все остальные товарные знаки являются собственностью их соответствующих владельцев. (02/12)
DGPS 0,25 m + 1 ppm уровень <20 мс 50 Гц
0,50 м + 1 ppm по вертикали
SBAS6 <5 m 3DRMS <20 ms 50Hz
Характеристики заголовка:
Базовая точность 4 Самая высокая частота
2 м <0,09o 50 Гц
10 m <0.05o 50 Гц
Физические и электрические характеристики:
Размеры. ... 100 мм X 84,9 мм X 11,6 мм
Энергопотребление, ..., 3,3 В постоянного тока + 5% / - 3%
Обычно 2,1 Вт (L1 / L2 GPS)
Обычно 2,3 Вт (L1 / L2 GPS и G1 / G2 ГЛОНАСС)
Вес. .. 92 грамма
Разъем
I / O, ..., ... . .... . 40-контактный разъем
Антенна,...,................. 2 разъема MMCX
Экологические особенности 7:
Температура
Рабочая-40 ° C до + 75 ° C
Хранение от-55 ° C до + 85 ° C
Вибрация MIL810F, на заказ
Работа: случайный 6,2 ГРМ
Выживание: случайные 8 ГРМ
Механическое воздействие MIL810D
Работа: ± 40 г
Выживание: ± 75 г
Информация о заказе:
BD982 GNSS предлагает различные конфигурации от L1 DGPS
В комплект для оценки входят плата интерфейса и блок питания
1. Поддержка тестовых спутников Galileo GIOVE-A и GIOVE-B предназначена для использования неограниченной информации в открытом доступе и предназначена для оценки сигнала.
2 встроенное оборудование соответствует системе Galileo OS SIS ICD, выпуск 1, Rev. 1, Sep 2010. Однако на момент написания этой статьи ЕС еще не объявил заявку на получение разрешения. Таким образом, соблюдать авторское право/права интеллектуальной собственности ICD,
Все функции прошивки/оборудования Galileo отключены. В зависимости от обстоятельств разрешения, будущие обновления могут поддерживать все спутниковые системы Galileo
Функция (L1 CBOC, E5A, E5B, E5AltBOC), и это обновление будет оплачиваться дополнительно.
3 на них могут влиять атмосферные условия, многонаправленность сигнала и геометрия спутника. Первоначальная надежность постоянно контролируется для обеспечения наилучшего качества.
Уровень 4 1 sigma
5 на максимальной скорости вывода.
6 зависит от производительности системы SBAS.
7 зависит от правильной конструкции крепления/упаковки.

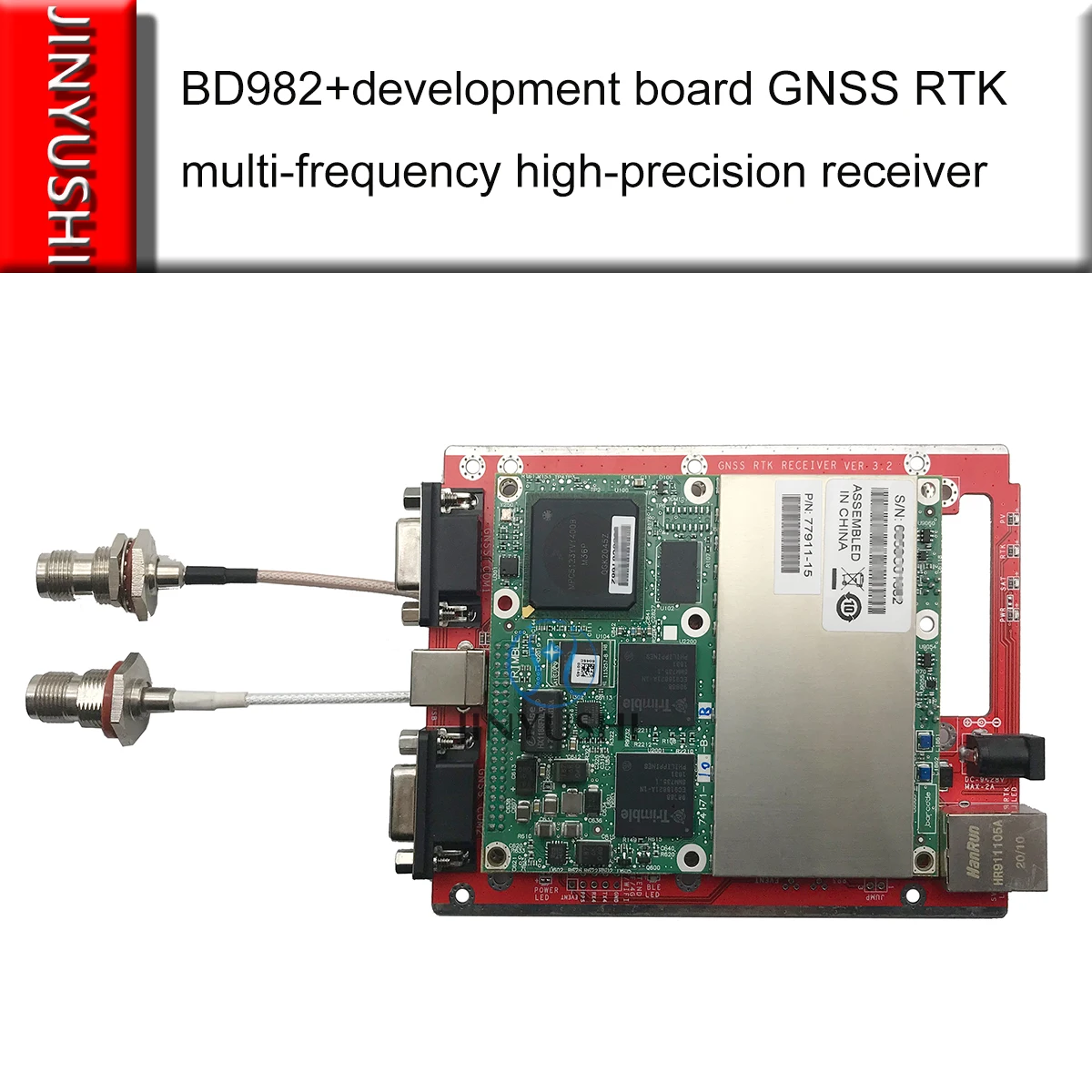

Посылка тация:Модуль BD982 * 1 шт.

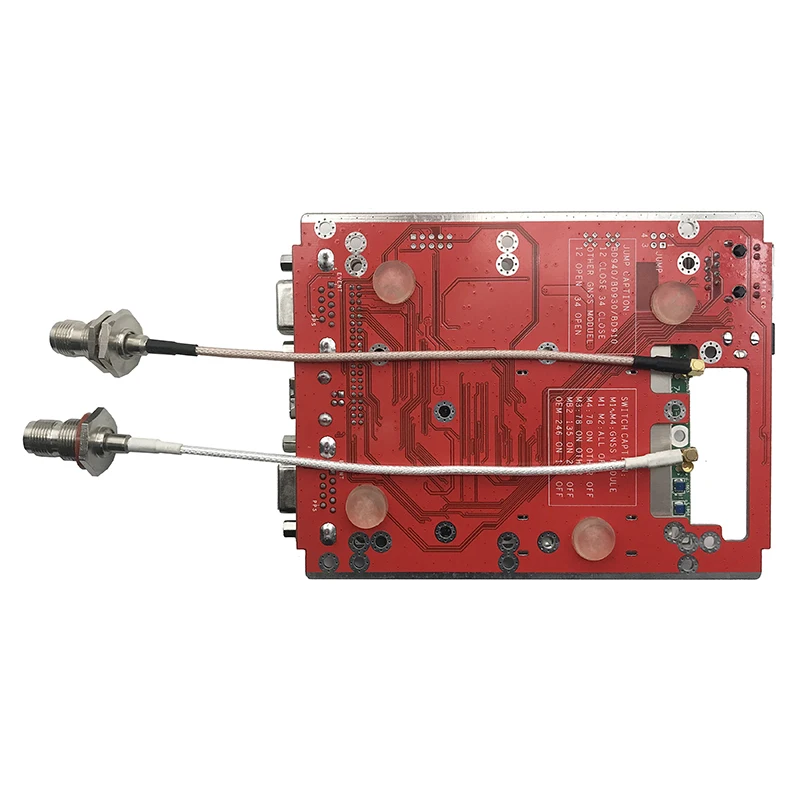

Макетная плата * 1 шт. (плата с поддержкой bluetooth)
