Детские Введение:
Широкополосный транзистор микроволновой печи оптимизирован с помощью компьютерного моделирования. Этот продукт в основном реализует поколение широкополосных радиочастотных сигналов. Диапазон выходной частоты может покрывать 515 МГц-1150 МГц. Такой широкий диапазон может использоваться в качестве источника тестирования для радиочастотных продуктов. VCO также может использоваться в качестве встроенного осциллятора для радиочастоты. Подавая два VCO сигнала с таким широким диапазоном в миксер, можно генерировать различные Частотные сигналы DC-500MHZ, таким образом достигая функции генерации новой частоты, которая широко используется.
Радиочастотного показатели заключаются в следующем:
Частотный диапазон: 515 МГц-1150 МГц
Выходная мощность: 7 дБм или 5 мВт.
Выходные гармоники: -22dBc
Напряжение питания: 12 В, ток 50 мА
Диапазон регулируемого напряжения: 0-12 В
Выходной радиочастотный интерфейс: SMA Header
Размер пластины: 27 мм * 45 мм
Связь между напряжением на терминале управления частотой и выходной частотой следующая:
0 В: 515 МГц
1 В: 615 МГц
2 в: 690 МГц
3 В: 754 МГц
4 в: 808 МГц
5 В: 864 МГц
6 в: 916 МГц
7 в: 972 МГц
8 в: 999 МГц
9 в: 1030 МГц
10 В: 1070 МГц
11 в: 1110 МГц
Линейность между 12 В: 1150 МГц контрольное напряжение и выходная частота относительно высоки.

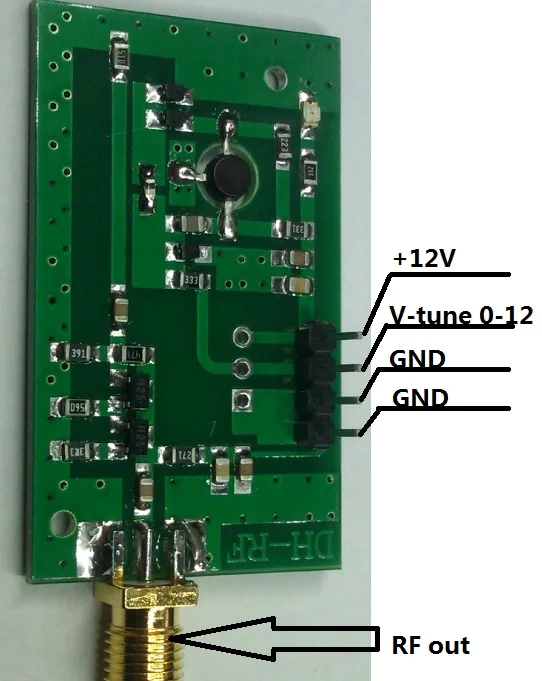

Детские схема подключения:
Этот VCO широко используется в тестировании RF, измерениях, отладке устройств и может использоваться в качестве источника радиочастотного сигнала. Он отвечает требованиям любителей и может сэкономить вам стоимость источника сигнала. Он также может быть использован в качестве важной части любительского производства источника развертки!
Приглашаем вас проконсультироваться с другими продуктами частотного диапазона.Этот товар уже долгое время в наличии и является эффективным в течение длительного времени. Друзья, которым это нужно, могут делать фотографии напрямую.
'
