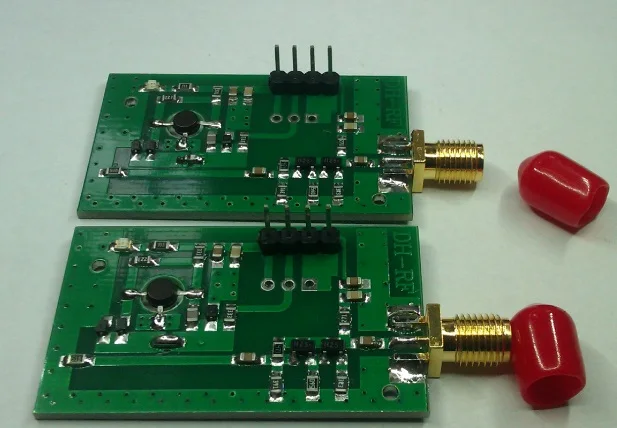

Детское Введение:
Этот продукт использует микроволновый широкополосный транзистор, через компьютерную оптимизацию моделирования, этот продукт в основном реализует генерацию широкополосного радиочастотного сигнала, выходной Частотный диапазон может быть покрыт 515мгц --- 1150 МГц, такой широкий диапазон может быть использован в качестве источника тестирования для Продукты RF. Может также выполнять различные коммуникационные модуляции VCO, может использоваться как встроенный ВЧ генератор, поставьте два таких широкодиапазонных сигнала vcothe отправляется в миксер, он может производить --- 500MHZAll виды частотных сигналов, чтобы создать новую частоту, она широко используется.
Индекс RF выглядит следующим образом:
Частотный диапазон: 515 МГц-1150 МГц
Выходная мощность: 7 дБм, это 5 милливатт.
Выходные гармоники:-22dBc
Напряжение питания: 12 В, электрическая currenent50ma
Диапазон регулирования частоты напряжения: 0-12 В
Выход RF интерфейс: SMA Женская головка
Размер платы: 27 миллиметров * 45 миллиметров
Связь между частотным контролем напряжения терминала и выходной частотой следующая:
0 В: 515 МГц
1 В: 615 МГц
2 в: 690 МГц
3 В: 754 МГц
4 в: 808 МГц
5 В: 864 МГц
6 в: 916 МГц
7 в: 972 МГц
8 в: 999 МГц
9 в: 1030 МГц
10 В: 1070 МГц
11 в: 1110 МГц
12 В: 1150 МГц линейность между контролем напряжения и выходной частоты высока.

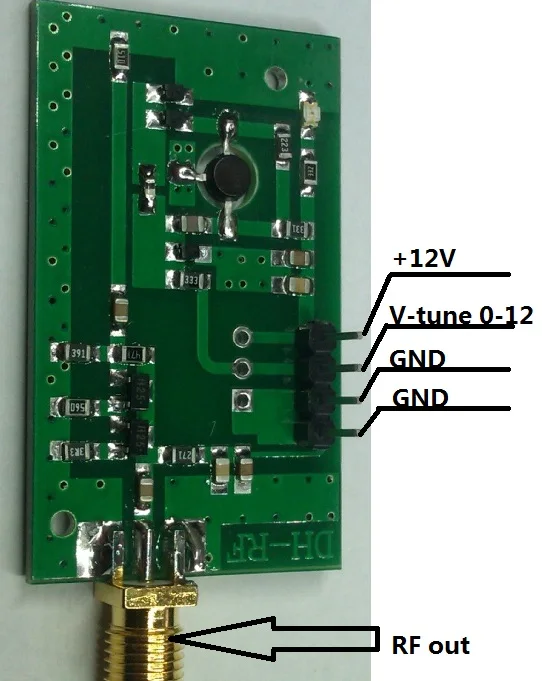

Схема подключения для малышей:
BookVCOIt широко используется в RF тестировании, измерении, отладке устройства, он может использоваться в качестве источника радиочастотного сигнала. Удовлетворить требования любителей, это может сэкономить стоимость источника сигнала для вас. Он также может быть использован в качестве важной части любительского источника развертки!
Добро пожаловать, чтобы проконсультироваться с другими продуктами частотного диапазона.Этот продукт доступен в течение длительного времени, длительный срок действия, друзья в необходимости могут быть сфотографированы непосредственно!
