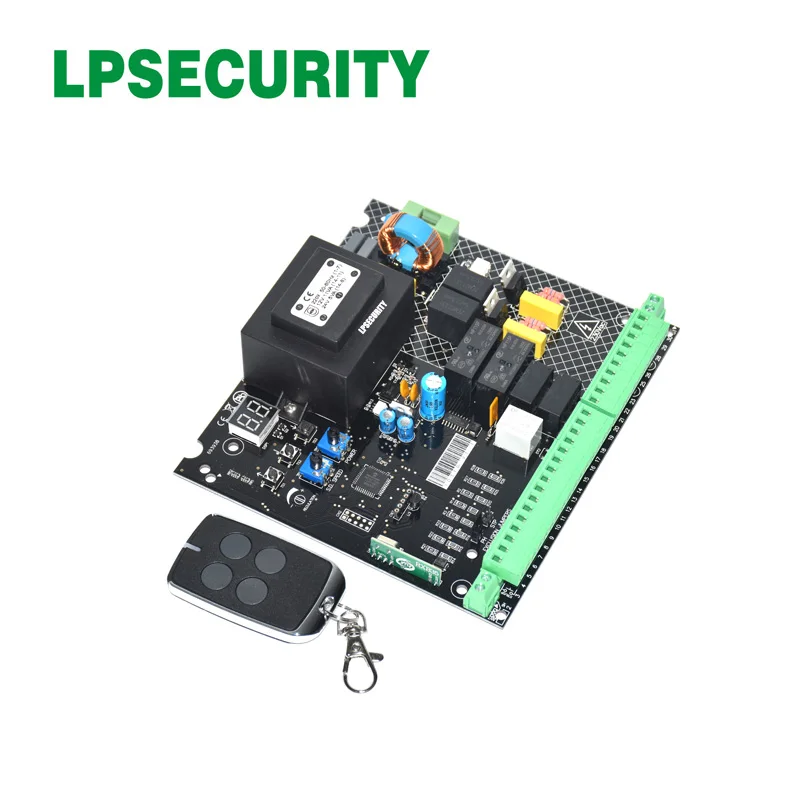

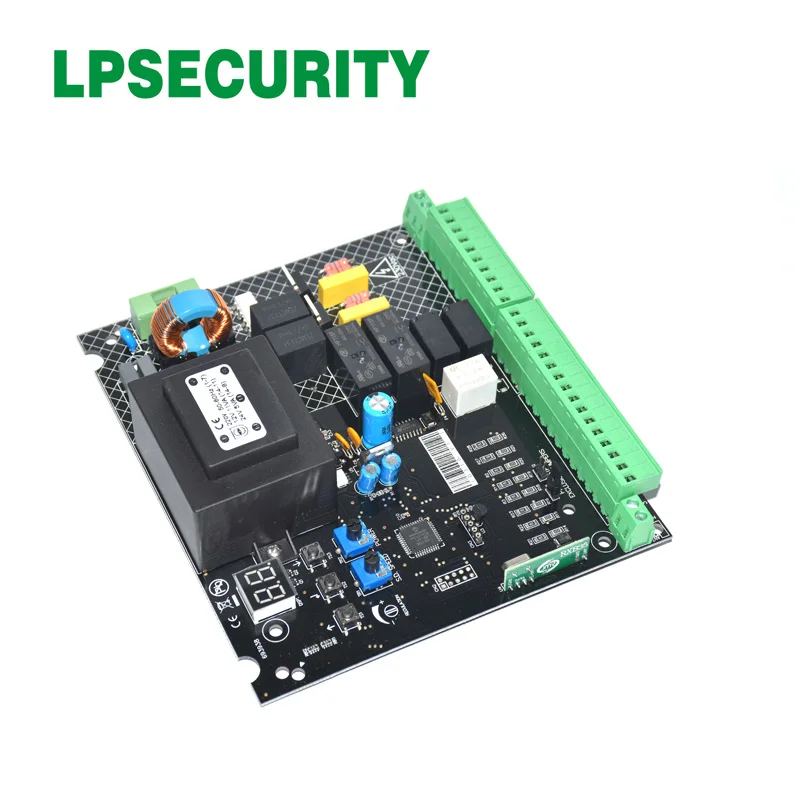

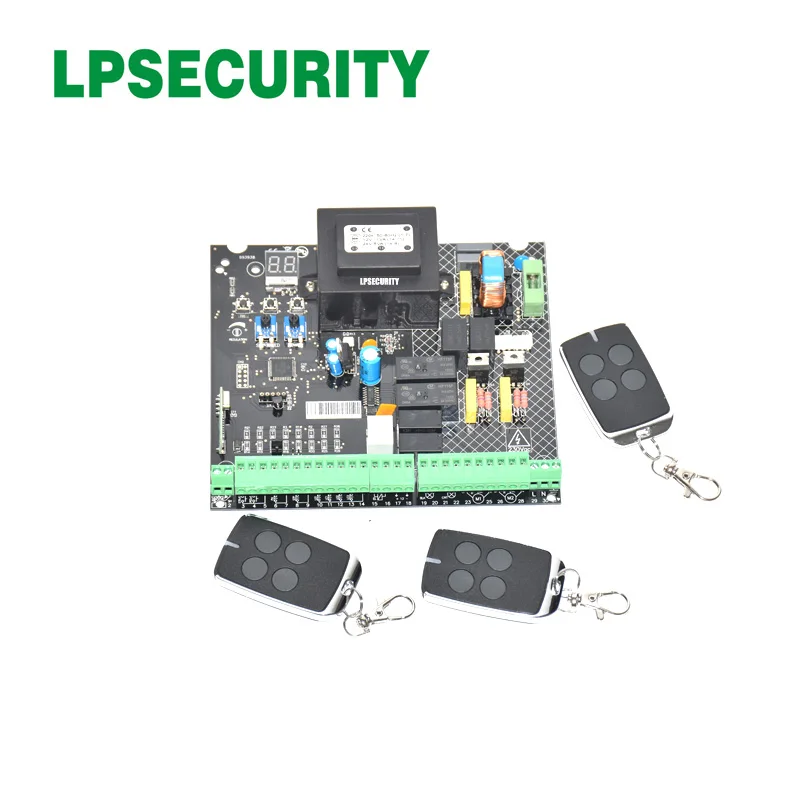

Эта плата предназначена для двух распашных ворот, только двигатель переменного тока; Не для раздвижных ворот;
Руководство не включено в посылка, и оно будет отправлено по электронной почте;
Эта плата предназначена только для использования на пульте дистанционного управления, не совместима с другими пультами дистанционного управления;
Шарнирная открывалка для распашных ворот
Мягкий старт медленной остановки, автоматическое закрытие, обнаружение препятствий автоматическим возвратом.
Интерфейс для GSM, инфракрасного датчика, сигнальный светильник, настенная кнопка.
Отдельный блок управления, прост в установке.
Режим энергосбережения, дистанционное управление автоматическим обучением.
Время работы двигателя регулируется.
Технические данные распашных ворот подходит
Тип
PK400AC
Мощность двигателя
200 Вт
Рабочая нагрузка
S2 15 минут
Рабочий цикл
10 секунд на 90 (прибл.)
Макс. Вес однослойной кожи
400 кг на крыло
Макс. Длина одной утечки
2,5 м
Устройство DSP
Электронный трекер времени
Коробка передач
Червячная передача
Концевой выключатель
Механический концевой выключатель
Сатерный барьер
Инфракрасный сенсор (опционально)
Mian поставка
110V / 220V 60Hz / 50 Гц
Пульт дистанционного управления
Режим одной кнопки
Температура
-20 ~ + 50 градусов центи
Класс защиты
Приемная антенна: 1. Антенна, 2. Заземленная антенна

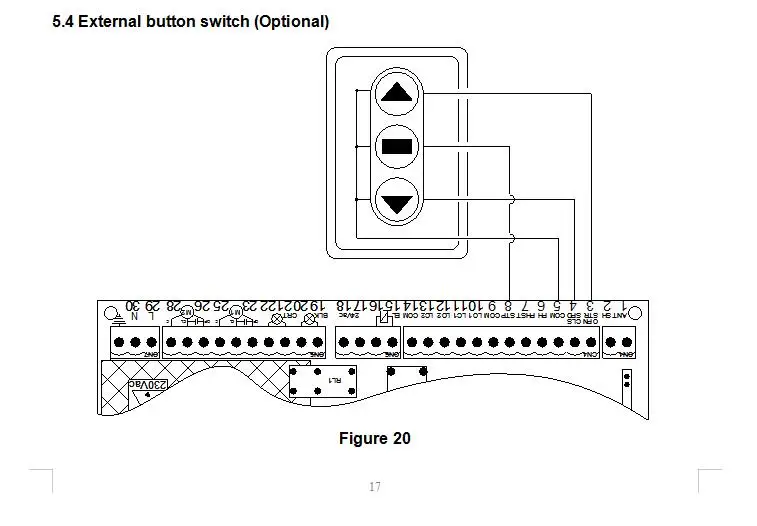

Переключатель внешней кнопки: 3. Кнопка открытия дверей (нормальное открытие), 4. Кнопка закрытия двери (нормальное открытие), 8. Кнопка остановки (нормальное открытие), 5. Общий терминал

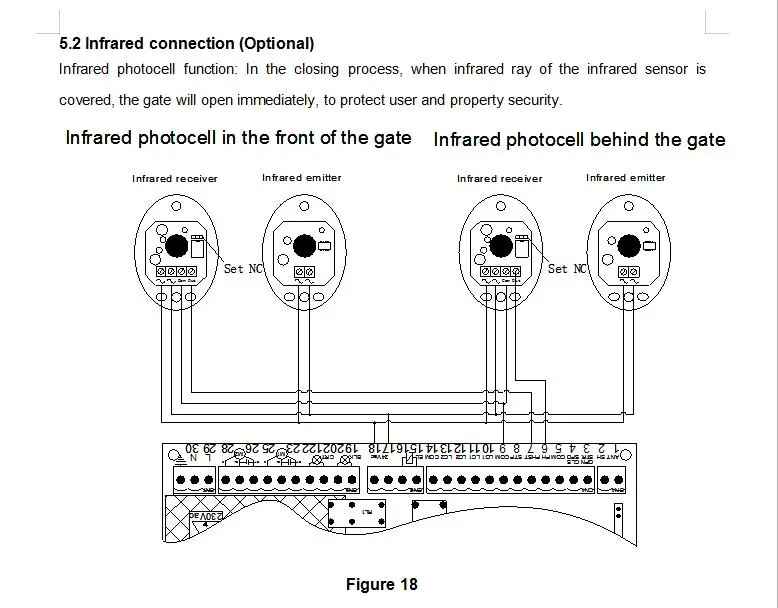

Инфракрасное защитное устройство: 6. Инфракрасный фотоэлемент в передней части двери (нормальное закрытие), 7. Инфракрасный фотоэлемент за дверью (нормальное закрытие), 9. Общий терминал
Ограничение основных двигателей: 10. Открытый концевой выключатель главного двигателя 1 (нормальное закрытие), 11. Ограничительный выключатель главного двигателя 1 (нормальное закрытие), 12. Открытый концевой выключатель главного двигателя 2 (нормальное закрытие), 13. Ограничительный выключатель главного двигателя 2 (нормальное закрытие)
Выходная мощность: 17-18 источник питания (24 В переменного тока)

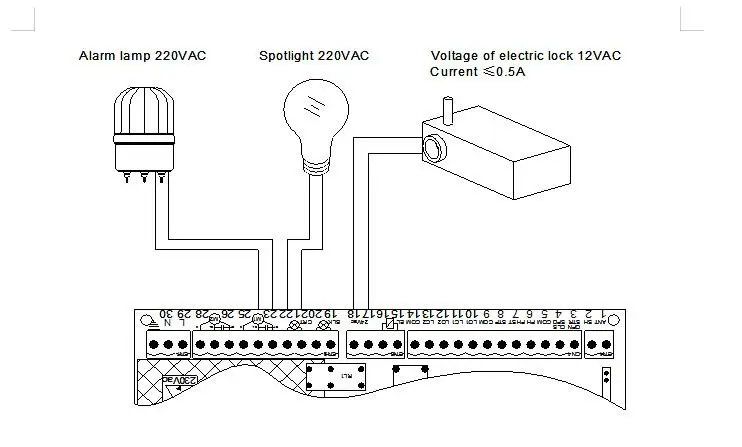

Внешние аксессуары: 15-16 Электрический замок (12 В переменного тока), 19-20 сигнальная лампа (220 В переменного тока), 21-22 прожектор (220 В переменного тока)

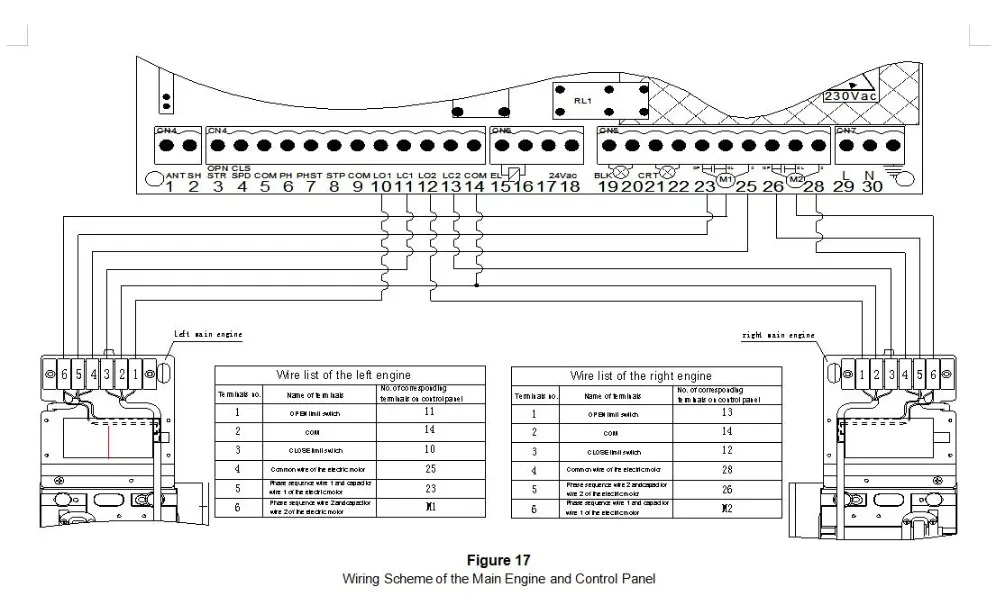

Проводка главного двигателя:
23-24-25 (общие клеммы) Главный двигатель 1, 26-27-28 (общие клеммы) Главный двигатель 2
Входная мощность: 29-30 Входная мощность (220 В переменного тока), 31 заземленная защита
Регулировочная ручка:
Ручка регулировки TR1 для замедления скорости (вращение по часовой стрелке для максимального значения)
Регулятор регулировки TR2 для выходной мощности двигателя (поверните по часовой стрелке для максимального значения и мощность достигает максимума за 2 секунды до запуска двигателя)
