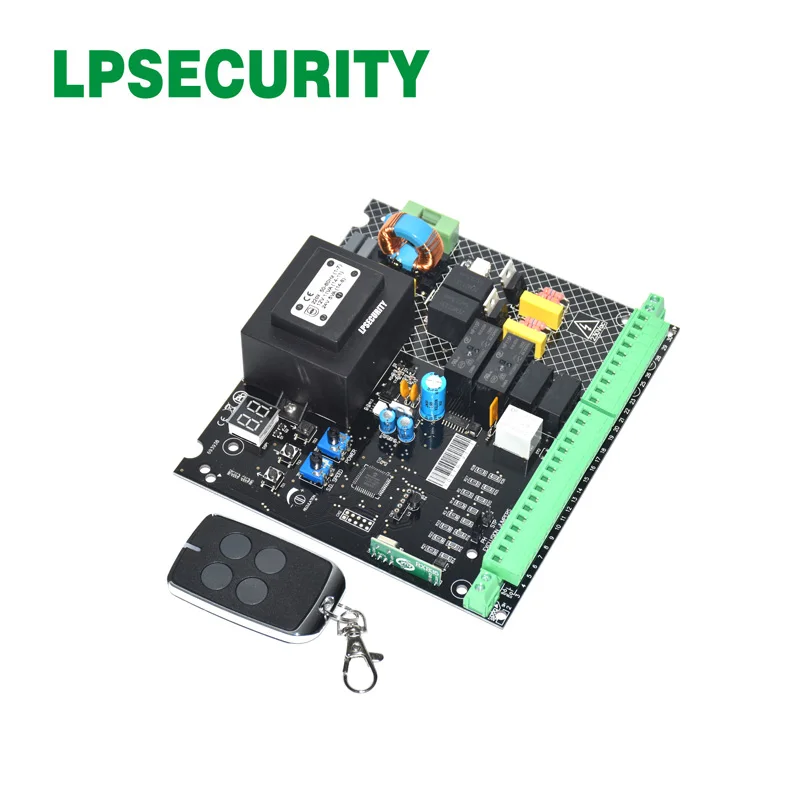

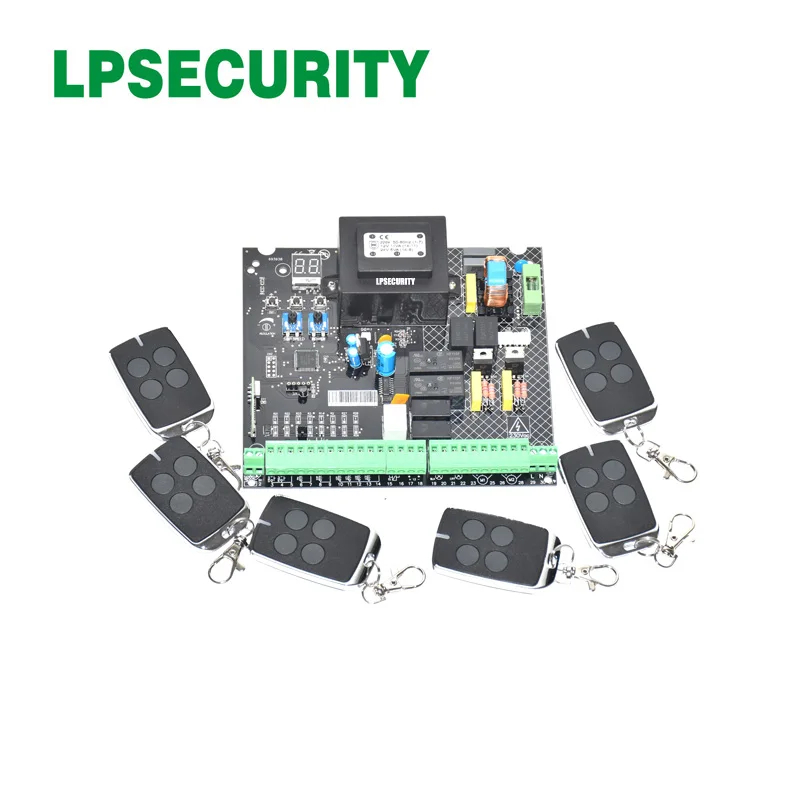

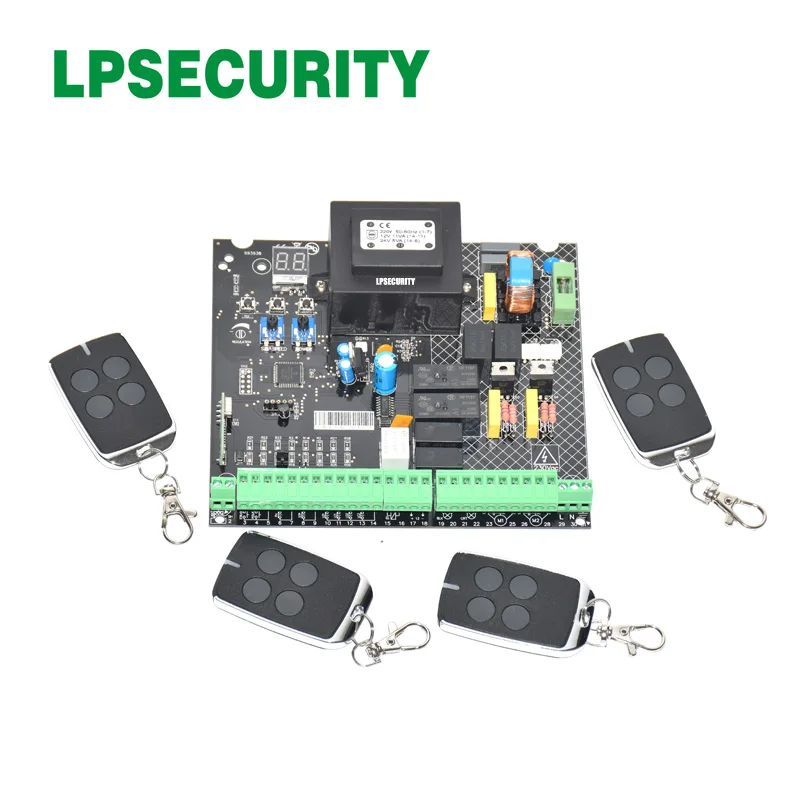

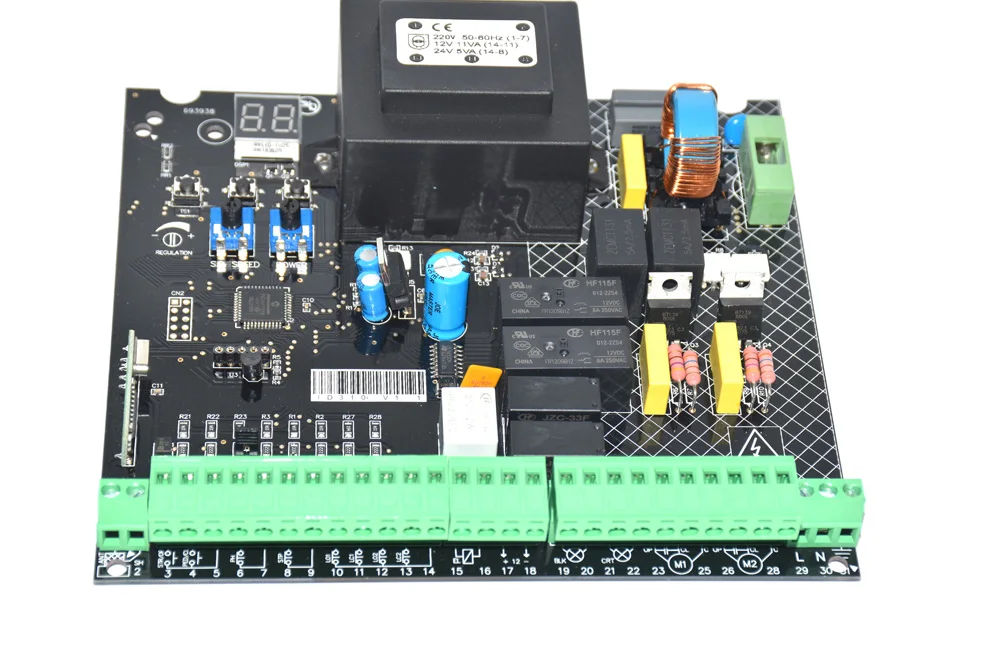

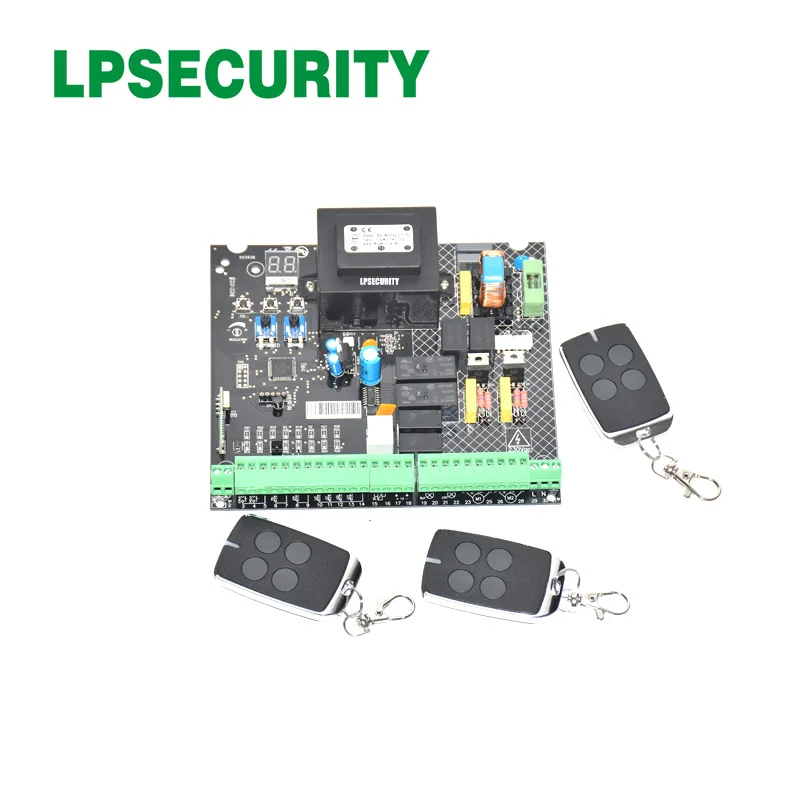

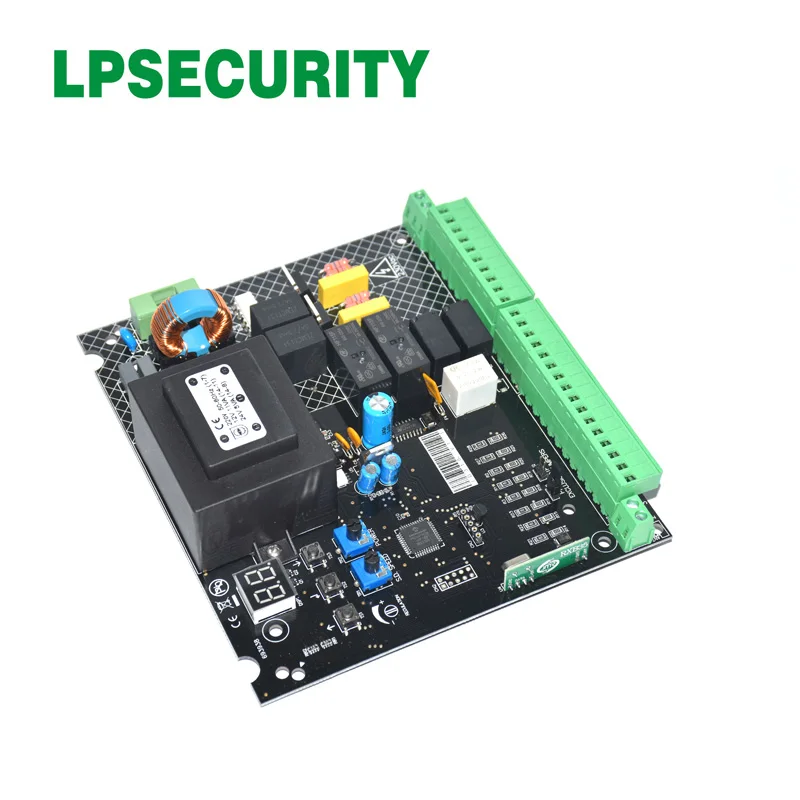

Эта плата управления предназначена только для двигателя SWINGgate, power input220V;
Он работает только с нашим собственным пультом дистанционного управления;

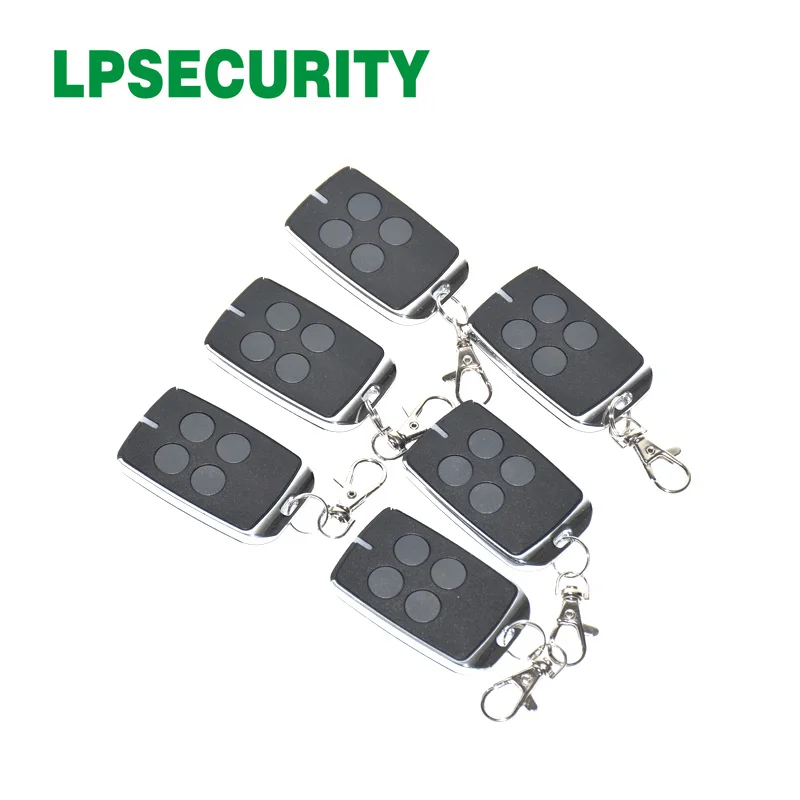

Не совместим с другим пультом дистанционного управления! Пульт дистанционного управления usd5 за единицу;
Руководство отправляется только по электронной почте, не входит в посылка товара.

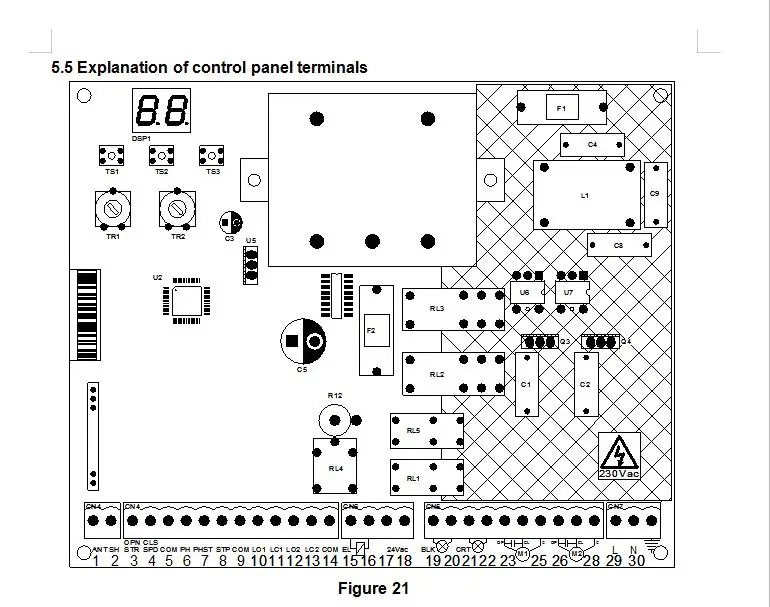

Приемная антенна: 1. Антенна, 2. Заземленная антенна
Переключатель внешней кнопки: 3. Кнопка открытия дверей (нормальное открытие), 4. Кнопка закрытия двери (нормальное открытие), 8. Кнопка остановки (нормальное открытие), 5. Общий терминал

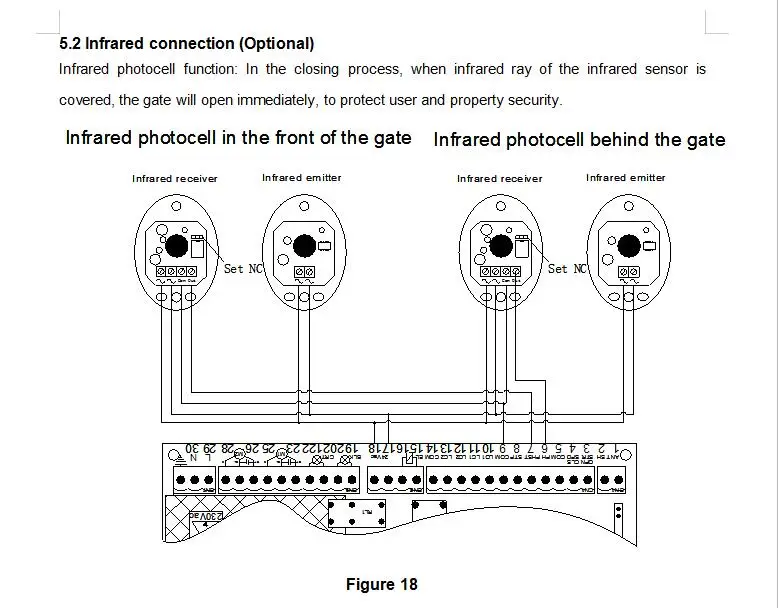

Инфракрасное защитное устройство: 6. Инфракрасный фотоэлемент в передней части двери (нормальное закрытие), 7. Инфракрасный фотоэлемент за дверью (нормальное закрытие), 9. Общий терминал
Ограничение основных двигателей: 10. Открытый концевой выключатель главного двигателя 1 (нормальное закрытие), 11. Ограничительный выключатель главного двигателя 1 (нормальное закрытие), 12. Открытый концевой выключатель главного двигателя 2 (нормальное закрытие), 13. Ограничительный выключатель главного двигателя 2 (нормальное закрытие)
Выходная мощность: 17-18 источник питания (24 В переменного тока)

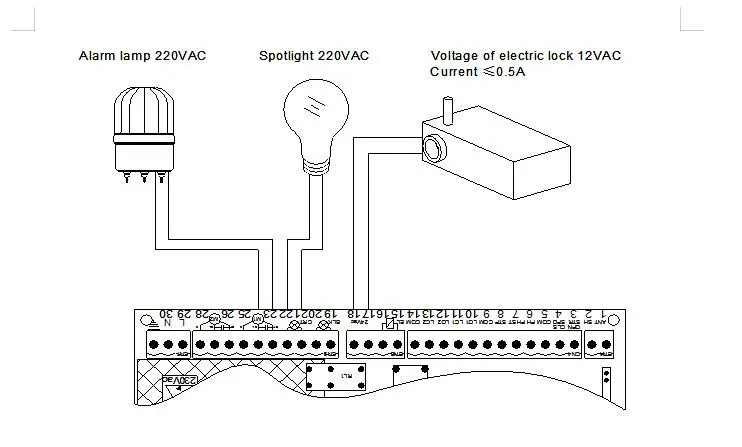

Внешние аксессуары: 15-16 Электрический замок (12 В переменного тока), 19-20 сигнальная лампа (220 В переменного тока), 21-22 прожектор (220 В переменного тока)

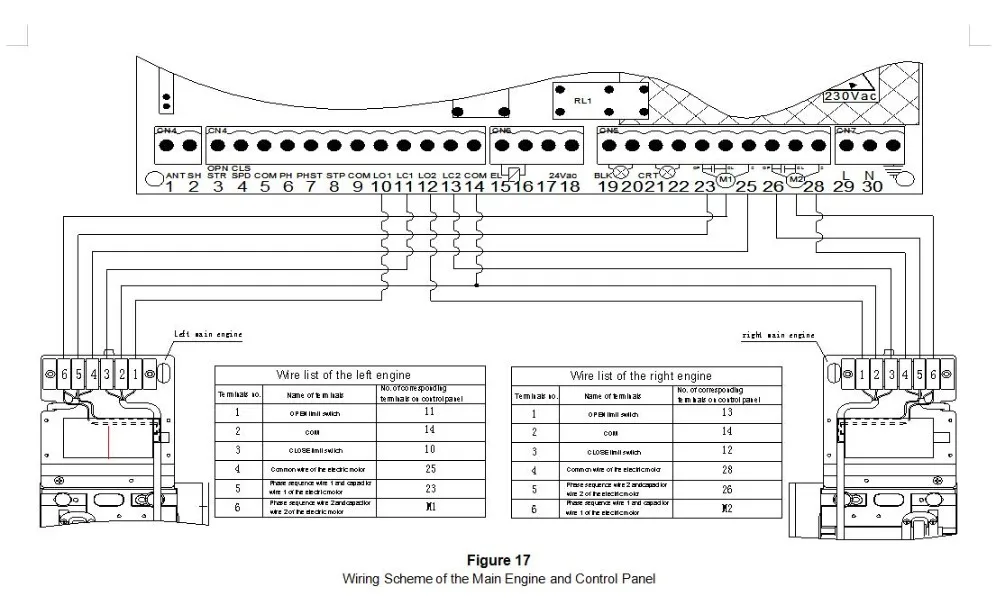

Проводка главного двигателя:
23-24-25 (общие клеммы) Главный двигатель 1, 26-27-28 (общие клеммы) Главный двигатель 2
Входная мощность: 29-30 Входная мощность (220 В переменного тока), 31 заземленная защита
Регулировочная ручка:
Ручка регулировки TR1 для замедления скорости (вращение по часовой стрелке для максимального значения)
Регулятор регулировки TR2 для выходной мощности двигателя (поверните по часовой стрелке для максимального значения и мощность достигает максимума за 2 секунды до запуска двигателя)
