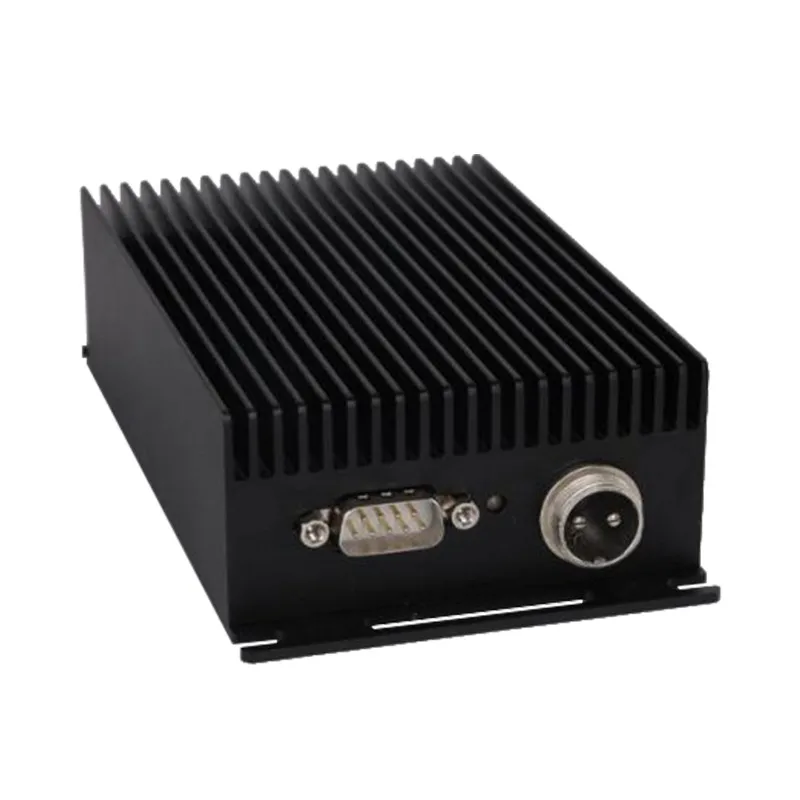

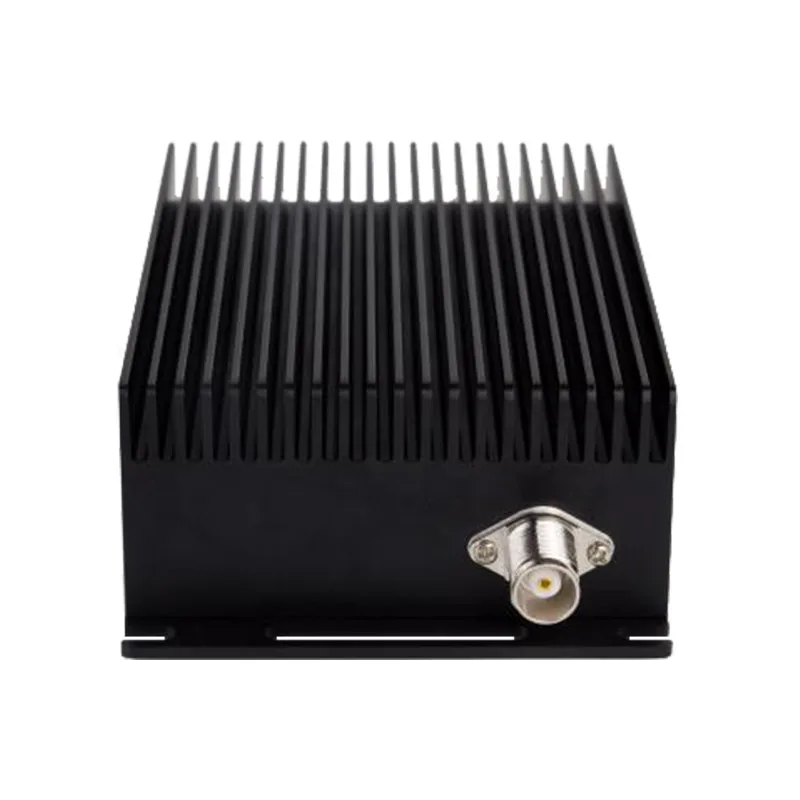

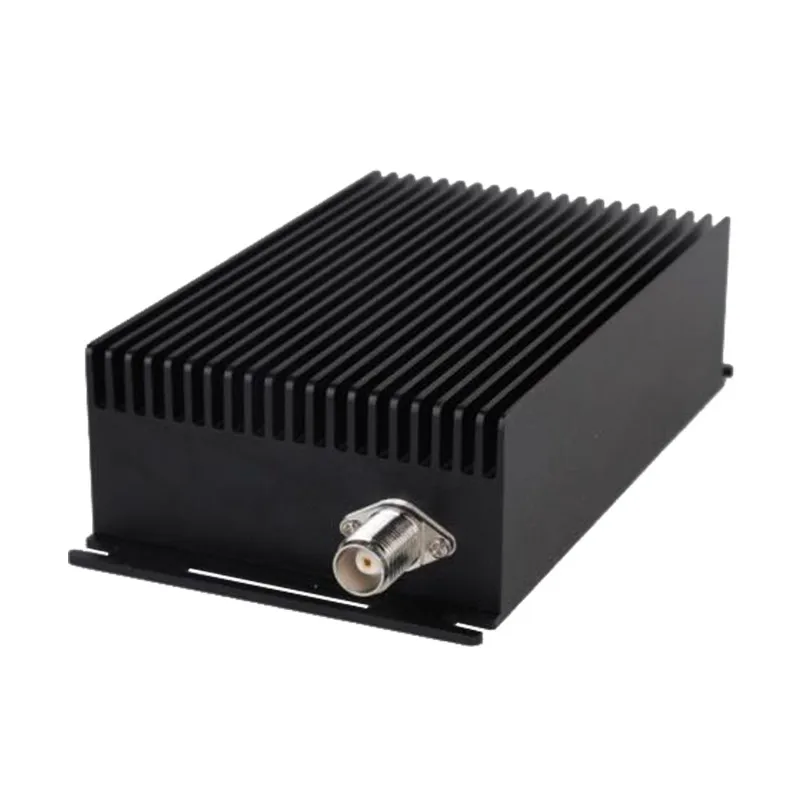

Посылка ходит: 2 радиомодема XZ-DT25-H(25 Вт), 2 программного кабеля rs232 и rs485, 2 кабеля питания, антенна в комплект не входит.
1. Заводские параметры по умолчанию: 433,250 МГц, RS232 и RS485, бит/с, 25 Вт, 12 В постоянного тока;
2. Если покупателям нужна другая частотаУКВ (136-174 МГц, 220-240 МГц) УВЧ (410-470 МГц), пожалуйста, сообщите мне после размещения заказа;
3. Этот радиомодем также может быть интерфейсом TTL, если вам нужен TTL, сообщите мне после размещения заказа;
4. Скорость передачи данных по воздуху и скорость передачи данных интерфейса (последовательная) могут быть подтверждены с помощью программного обеспечения.
Характеристики:
1. Основные характеристики:
Выходная мощность 25 Вт, мощность L,M,H, трехуровневая настройка;
Скорость передачи данных по воздуху (1200bps - 115200bps) и скорость передачи данных Com (1200-115200bps) могут быть запрограммированы пользователем;
Поддержка частоты VHF(136-174 МГц, 220-240 МГц) UHF(410-470 МГц) пользовательское Программирование;
С интерфейсом RS232 и RS485 2, ttl под заказ
Высокая чувствительность приема до-125 дБм;
Дальность передачи ЛОС на большие расстояния 50 км;
Короткое время передачи-приема передачи; Задержка связи менее 3 мс.

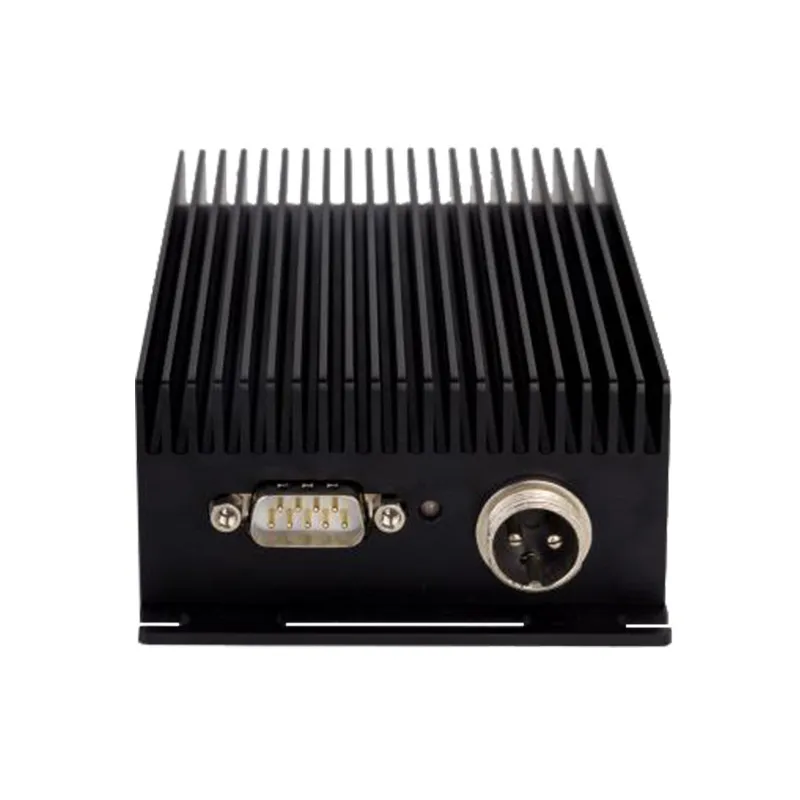

2. Определения интерфейса
Булавки
XZ-DT25-HXX
Примечание
Авиационный Штекерный разъем
1
Заземление источника питания
2
Блок питания DC12V
DC12V ± 10%
DB9 Штекерный разъем
1
NC
Активный низкий уровень
2
RS-232/RXD
3
RS-232/TXD
4
NC
5
GND
6
RS-485/A
7
RS-485/B
8
Включение настройки
9
SQ (индикатор приема сигнала)
3. Технические параметры
Диапазон частот
136 ~ 174 МГц, 220 ~ 240 МГц, 410 ~ 470 МГц
Стабильность частоты
≤ ± 2,5 ppm
Мощность передачи
25 Вт
Модуляция
GFSK/4GFSK
Скорость передачи данных по воздуху
1200 ~ 115200bps
Скорость передачи данных
1200 ~ 115200bps
Интерфейс
RS232 и RS485
Питание
12В @ 10А
Формат данных интерфейса
8E1/8N1/801
Чувствительность приема
-125dBm @ 1200bps/-120dBm @ 9600bps
Пропускная способность канала
10 кГц при 1200 бит/с/25 кГц при 9600 бит/с
Дальность передачи
50 км на открытом и чистом воздухе, максимальная мощность 25 Вт, усиление антенны 8 дБи, высота более 2 м, скорость передачи данных по воздуху: 1200 бит/с
Рабочая температура
-40 ℃ ~ 80 ℃ (промышленный класс)
Рабочая влажность
Относительная влажность от 10% до 90%, без конденсации
Ток выбросов
≤ 6A (максимальный выходной ток не менее 10 А)
Приемный ток
≤ 80 мА
Размеры (Д/Ш/В)
145 X 86X 40 мм
Вес (г)
≤ 500 г
4. Частота XZ-DT25-HX
Частотный канал по умолчанию CH0, Частота канала 0 может быть произвольно установлена и сохранена программным обеспечением. Пользователи могут вводить/перезаписывать любые необходимые частоты Rx и Tx в программе.
Примечание: Наши XZ-DT25-H(25 Вт),XZ-DT25-M(5 Вт),XZ-DT25-L(2 Вт/500 МВт) и XZ-DT25-U(100 мВт) могут взаимодействовать друг с другом, пользователи могут выбрать подходящие радиомодемы в соответствии с фактическим использованием.
5. Настройка программных функций
1,1 войти в режим настройки
Оборудование переходит в режим настройки: Подключение 8ThНожка с заземлением, зеленый светильник радио всегда яркий, радио переходит в режим настройки, скорость последовательного порта составляет 9600 8N1.
Программное обеспечение переходит в режим настройки: при текущей скорости передачи 3 + номеров отправляются непрерывно, XZ-DT25-H переходит в режим настройки, а выход последовательного порта в порядке
Формат + + +
Возврат ОК
1,2 Настройка канала 0 частоты (эта частота-рабочая частота 0 каналов
Формат> WF0/RX: 453,25000/TX: 453,25000
Возврат <канал _ 0: RX: 453,25000/TX: 453,25000
Объяснение> WF0 означает рабочую частоту при записи канала 0
RX: означает частоту приема 43,25000 МГц, обратите внимание, что частота должна быть точной до 5 цифр после десятичной точки;
TX: означает частоту передачи 453,25000 МГц, обратите внимание, что частота должна быть точной до 5 цифр после десятичной точки;
Те же настройки частоты приема и передачи XZ-DT25-H могут быть одинаковыми или различными, но модули в одной и той же системе связи должны иметь одинаковую частоту приема и передачи, тогда они могут общаться. Dip-переключатель может устанавливать частоту только на канале 0.
1.3 настройки скорости передачи интерфейса
Формат> WBA
Возврат
Объяснение> WB означает скорость передачи интерфейса
A ~ G означает 1200 ~ 115200bps;A = 1200,B = 2400,C = 4800,D = 9600,E = 19200,F = 38400,G = 115200
Настройка битов четности 1,4
Формат> WVN
Возврат <Проверка: 8N1
Объяснение> WV означает четность интерфейса
N 、 E 、 O означает 8N1 、 8E1 、 8O1
1,5 настройка скорости воздушного Бода
Формат> WAA
Возврат
Пояснение> WA означает скорость воздушного Бода
A ~ G означает 1200 ~ 115200bps;A = 1200,B = 2400,C = 4800,D = 9600,E = 19200,F = 38400,G = 115200
Примечание: если скорость передачи по воздуху и скорость передачи интерфейса одинаковы, может передавать данные непрерывно. Для передачи на большем расстоянии скорость воздушного Бода может быть установлена ниже, а скорость интерфейсного Бода может быть установлена выше.
1,6 считывание всех параметров команды
Формат> R
Возврат <канал _ 0: RX: 453,25000/TX: 453,25000
<Проверка: 8N1
Объясните выходные Рабочие параметры тока XZ-DT25-H
1,7 режим настройки выхода
Формат> E
Возврат ОК
XZ-DT25-H выход из режима настройки, даже если XZ-DT25-H войдет в режим настройки, он выйдет, когда не будет никаких командных действий при непрерывном 60 секунд.
6. Сравнительная таблица № модели XZ-DT25-HX
Номер модели
Скорость передачи данных по воздуху (bps)
Скорость последовательных данных (bps)
Частота (МГц)
XZ-DT25-H1
1200-115200
1200-115200
136-174
XZ-DT25-H2
1200-115200
1200-115200
220-240
XZ-DT25-H4
1200-115200
1200-115200
410-470

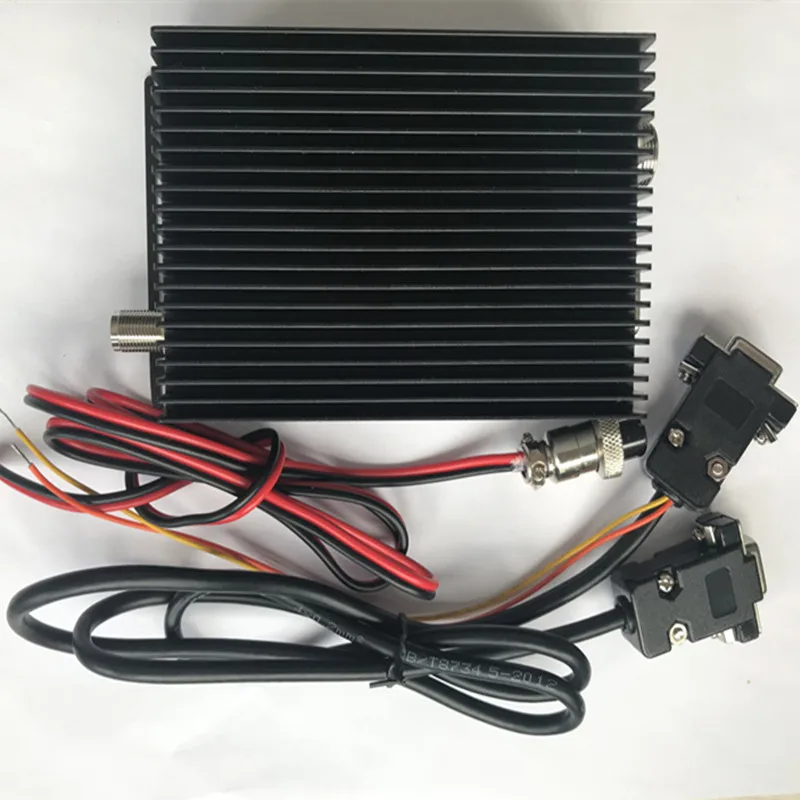

7. Стандартные аксессуары:
Rs232 и rs485 кабель программирования,
Кабель питания,

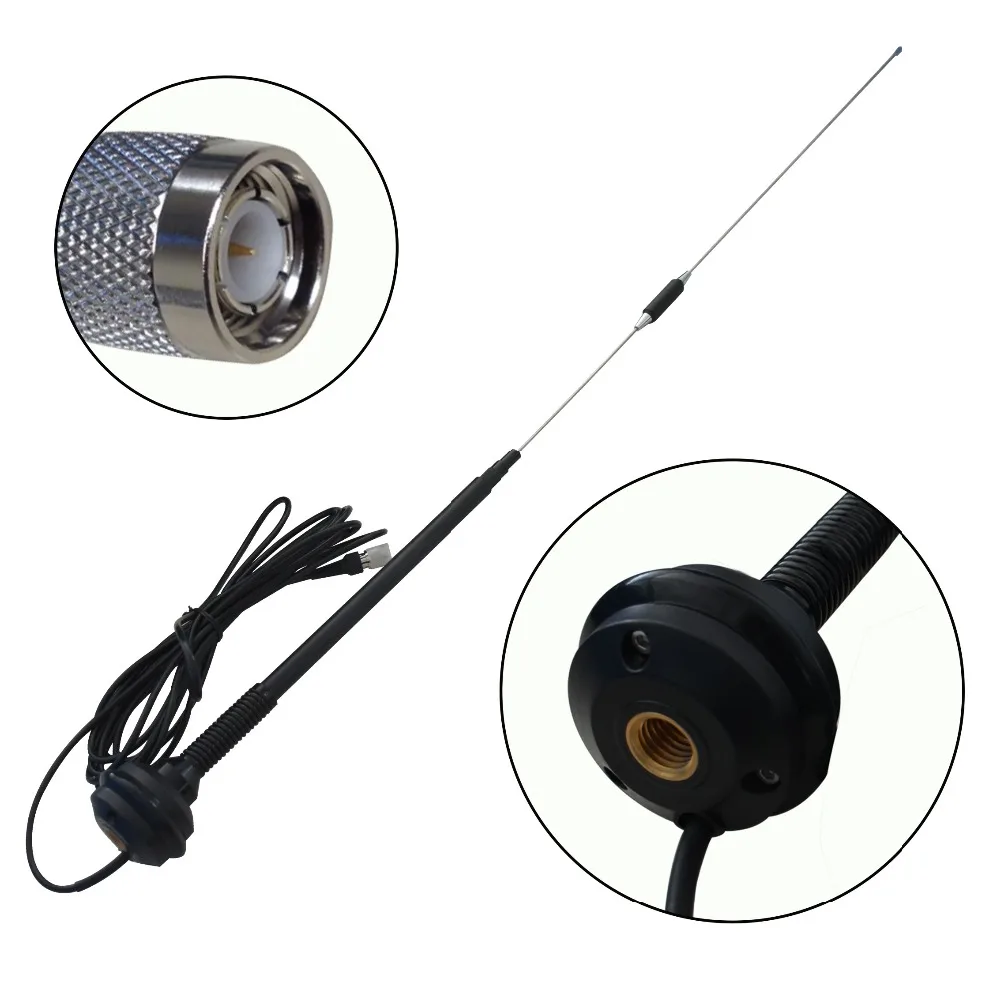

Пожалуйста, обратите внимание, что мы не отправляем бесплатную антенну. Для передачи на большие расстояния мы рекомендуем использовать антенну с зажимом 5,5 дБи или стекловолоконную антенну для лучшей производительности.Пожалуйста, нажмите на следующую картинку и закажите дополнительно.
8. Применение
Морская связь
Система наблюдения за водой, водой и сточными водами
Добыча нефти и газа, мониторинг трубопроводов, распределение газа, мониторинг тепловой сети
Планирование питания, автоматизация распределения, контроль нагрузки
Система позиционирования GPS, мобильная передача данных
Мониторинг и управление судна (UMV), соединение данных управления роботом
Армия, полиция связи
Землетрясение, метеорология, охрана окружающей среды и контроль городского освещения
Железнодорожная, транспортная, металлургическая, химическая промышленность и промышленная автоматизация
Промышленный пульт дистанционного управления, Телеметрия, автоматизированная система сбора данных
