Уважаемые покупатели, пожалуйста, напоминайте следующее:
1. Параметры по умолчанию установлены на заводе 433,250 МГц, RS232 и RS485, 2400BPS, 25 Вт, 12 В постоянного тока;
2. Если клиентам нужна другая частотаVHF (136 MHZ-174 MHZ, 220-240 MHZ) UHF (410 MHZ-470 MHZ), пожалуйста скажите мне после размещения заказа;
3. Этот радиомодем также может быть интерфейсом TTL, если вам нужен TTL, пожалуйста, сообщите мне после размещения заказа;
4. Скорость передачи данных по воздуху и скорость передачи данных (последовательный) могут быть подтверждены через программное обеспечение.

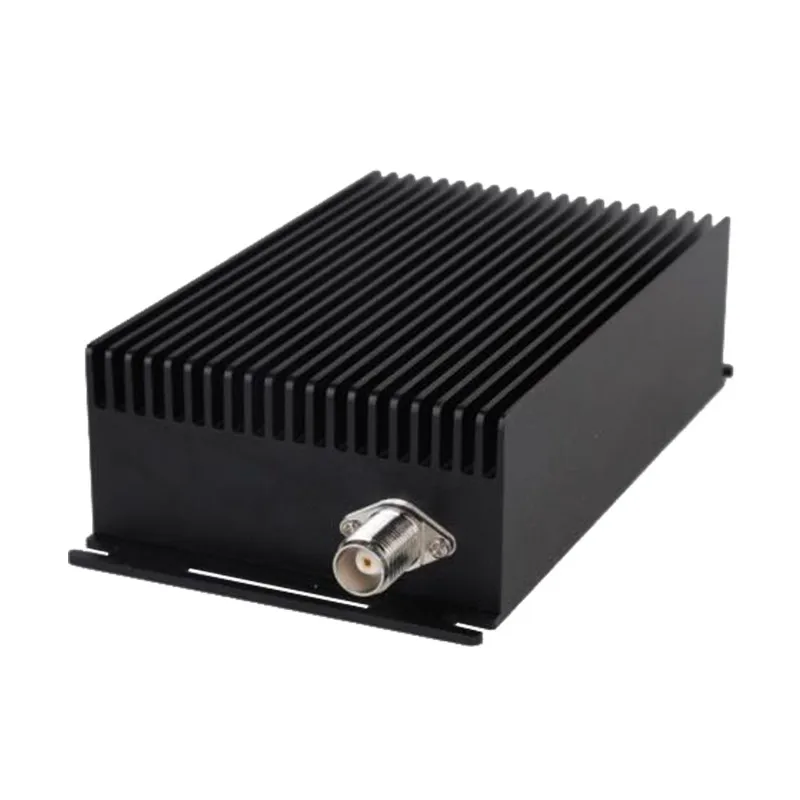

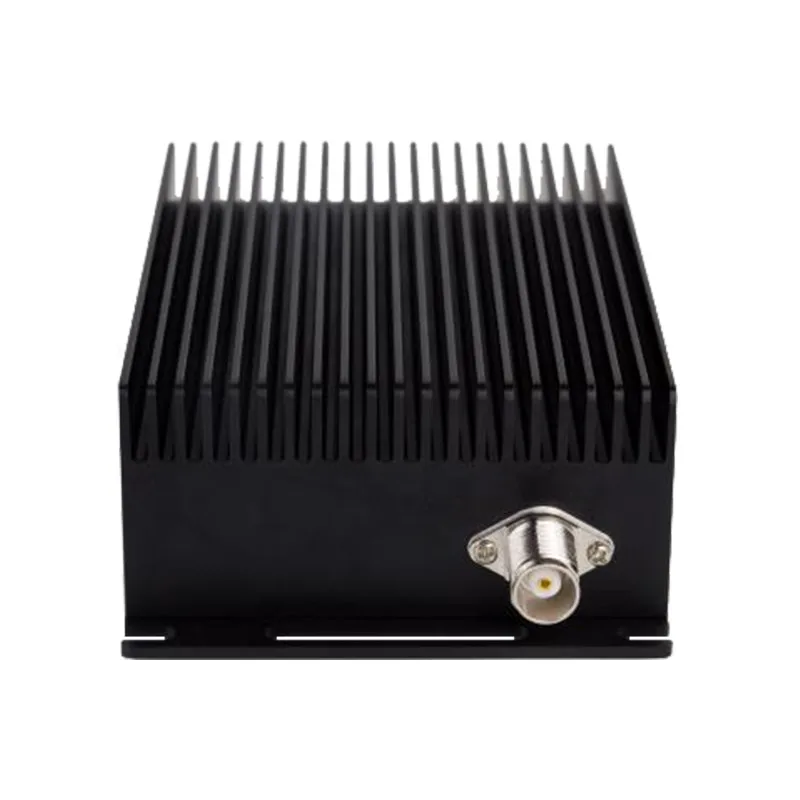

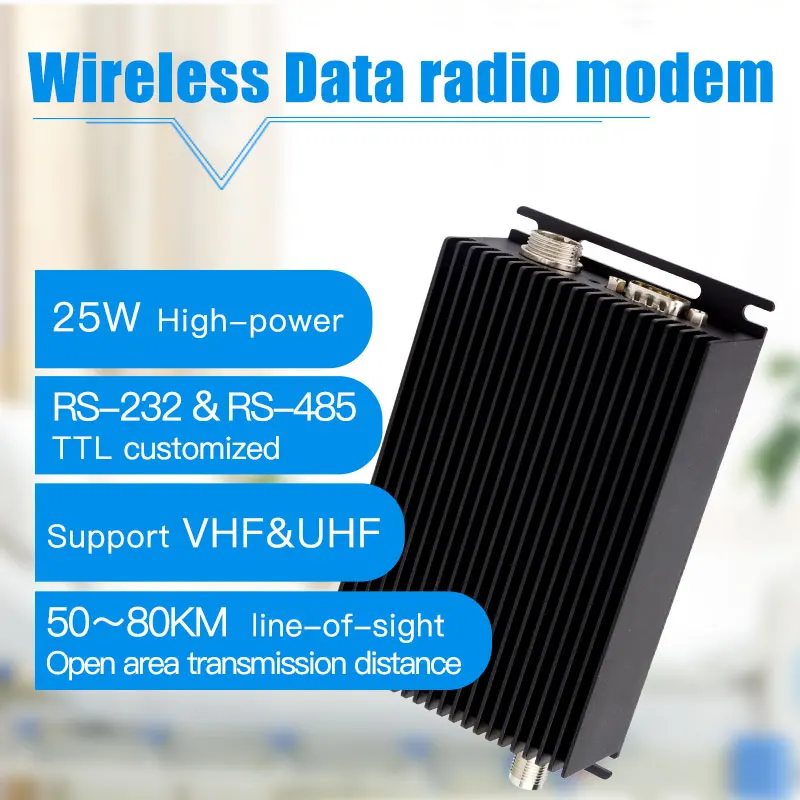

Характеристики:
ОсновнойОсобенности:
Частотная поддержка УКВ (136 МГц-174 МГц, 220-240 МГц) УВЧ (410 МГц-470 МГц); С интерфейсом RS232 и RS485 2, ttl по индивидуальному заказу; Настраиваемая выходная мощность до 25 Вт; при необходимости, мощность может быть установлена L, M, H трехуровневая регулировка; Высокая чувствительность приема до-125 дБ; 50 км-80 км LOS дальность передачи; Скорость передачи данных по воздуху от 1200bps до 4800bps, скорость передачи данных по интерфейсу 1200-115200bps пользовательское Программирование; Короткое время передачи; задержка передачи менее 3 мс.Определения контактов

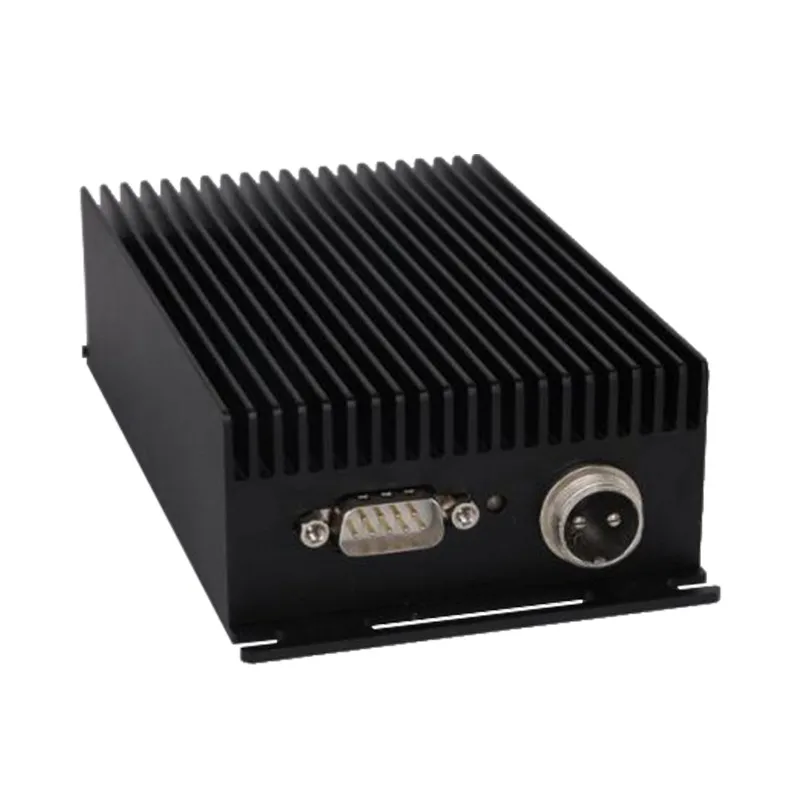

Булавки
XZ-DT25-H1/2/4e
Примечание
Авиационный Мужской Разъем
1
Заземление источника питания
2
Источник питания DC12V
DC12V ± 10%

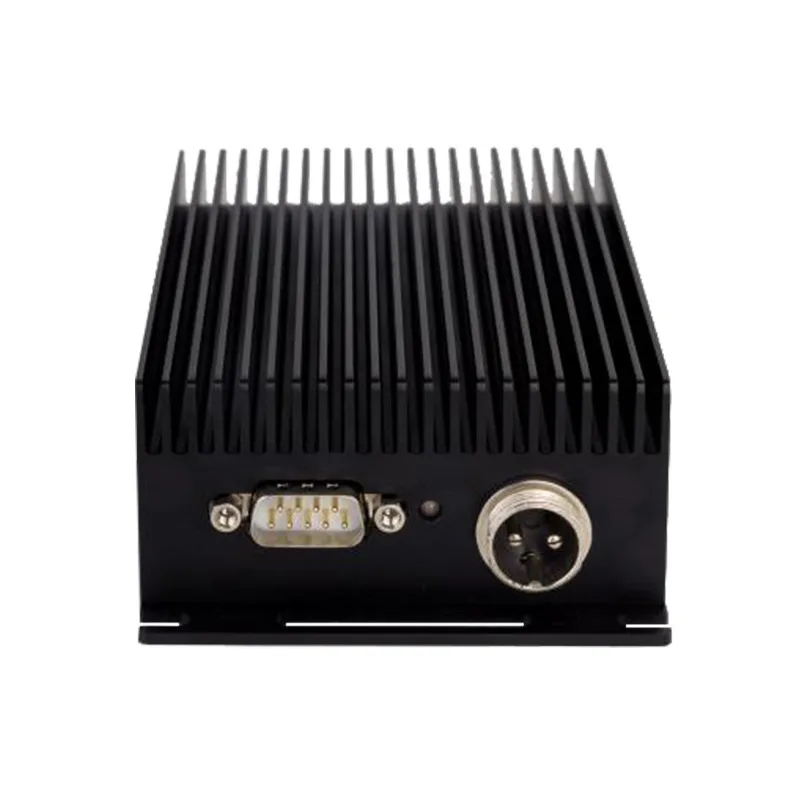

DB9 Мужской Разъем
1
NC
Активный низкий уровень
2
RS-232/RXD
3
RS-232/TXD
4
NC
5
GND
6
RS-485/A
7
RS-485/B
8
Настройка включена
9
SQ (индикатор сигнала приема)
Технические параметры
Частотный диапазон
136 ~ 174 МГц, 220 ~ 240 МГц, 410 ~ 470 МГц
Стабильность частоты
≤ ± 2,5ppm
Мощность передачи
25 Вт
Модуляция
GFSK/4 GFSK
Скорость передачи данных по воздуху
1200 ~ 4800bps
Скорость последовательных данных
1200 ~ 115200bps
Интерфейс
RS232 и RS485, ttl под заказ
Источник питания
12В @ 10A
Формат данных интерфейса
8E1/8N1/801
Чувствительность приема
-125dBm @ 1200bps
Полоса пропускания канала
10 кГц @ 1200bps
Рабочая температура
-40 ℃ ~ 80 ℃ (промышленный класс)
Рабочая влажность
От 10% до 90% относительной влажности, без конденсации
Ток выбросов
≤ 6А (максимальный выходной ток не менее 10А)
Ток приема
≤ 80 мА
Размер (Д/Ш/В)
86 X 45X 20 мм
Вес (г)
≤ 500 г
XZ-DT25-HXX Серия Модель №. Таблица Сравнения
Номер модели
Скорость передачи данных по воздуху (bps)
Частота последовательных данных (bps)
Частота (МГц)
XZ-DT25-H1E
1200-4800
1200-115200
136-174
XZ-DT25-H1P
1200-115200
1200-115200
XZ-DT25-H2E
1200-4800
1200-115200
220-240
XZ-DT25-H2P
1200-115200
1200-115200
XZ-DT25-H4E
1200-4800
1200-115200
410-470
XZ-DT25-H4P
1200-115200
1200-115200
Частота XZ-DT25-HXX
По умолчанию частотный канал CH0, частота 0 канала может быть произвольно установлена и сохранена программным обеспечением. Пользователи могут вводить/перезаписывать любые необходимые частоты Rx и Tx в программном обеспечении.
Примечание: Наши XZ-DT25-H (25 Вт), XZ-DT25-M (5 Вт), XZ-DT25-L (2 Вт/500 МВт) и XZ-DT25-U (100 мВт) могут общаться друг с другом, пользователи могут выбрать подходящие радиомодемы в соответствии с фактическим использованием.

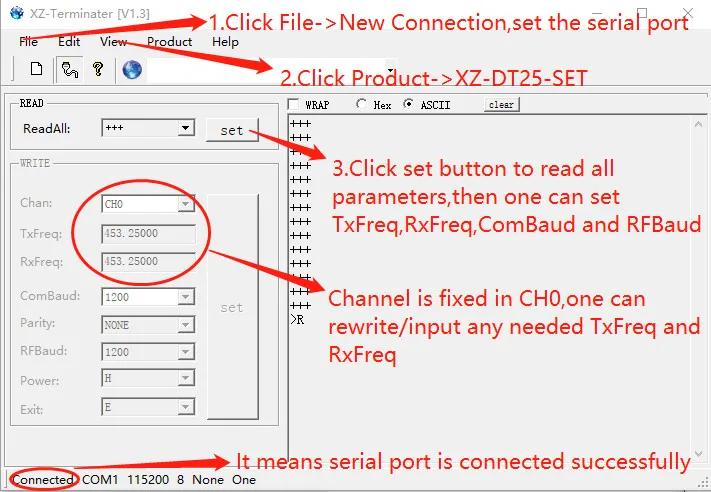

Настройка функции программного обеспечения
1,1 введите режим настройки
Аппаратное обеспечение входит в режим настройки: Подключение 8ThНога с землей и зеленый свет радио всегда яркий, радио входит в режим настройки, скорость последовательного порта 9600 8N1.
Программное обеспечение входит в режим настройки: при текущей скорости передачи данных 3 + номера отправляются непрерывно, XZ-DT25enters режим настройки, и выход последовательного порта ОК
Формат + + +
Возврат ОК
1,2 канала 0 настройка частоты (эта частота-рабочая частота 0 канала
Формат> WF0/RX: 453,25000/TX: 453,25000
Возврат
Объяснение> WF0 означает рабочую частоту при написании канала 0
RX: означает получение частоты 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после запятой;
TX: означает частоту передачи 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после запятой;
Те же XZ-DT25-HX настройки частоты приема и передачи могут быть одинаковыми или разными, но модули в той же системе связи должны иметь одинаковую частоту приема и передачи, тогда они могут общаться. Dip-переключатель может устанавливать частоту только в канале 0.
1,3 интерфейс настройки скорости передачи данных
Формат> WBA
Возврат
Объяснение> WB означает скорость передачи данных через интерфейс
A ~ G означает 1200 ~ 115200bps; A = 1200, B = 2400, C = 4800, D = 9600, E = 19200, F = 38400bps, G = 115200
1,4 Настройка паритета
Формат> WVN
Возврат <Проверка: 8N1
Объяснение> WV означает интерфейс паритета
N, E, O означает 8N1, 8E1, 8O1
1,5 настройка скорости передачи воздуха
Формат> WAA
Возврат
Объяснение> WA означает скорость передачи воздуха
A ~ G означает 1200 ~ 115200bps; A = 1200, B = 2400, C = 4800, D = 9600, E = 19200, F = 38400, G = 115200
Примечание: если скорость передачи данных по воздуху и скорость передачи данных по интерфейсу установлены одинаковыми, можно передавать данные непрерывно. Для передачи более длинного расстояния скорость передачи воздуха может быть установлена ниже, в то время как скорость передачи данных через интерфейс может быть установлена выше.
1,6 чтение всех параметров команды
Формат> R
Возврат
<Проверьте: 8N1
Объясните выходные XZ-DT25H текущие рабочие параметры
1,7 режим настройки выхода
Формат> E
Возврат ОК
XZ-DT25-H режим настройки выхода, даже если XZ-DT25-H входит в режим настройки, он будет выходить, когда у него нет каких-либо действий команды на непрерывном 60 S.

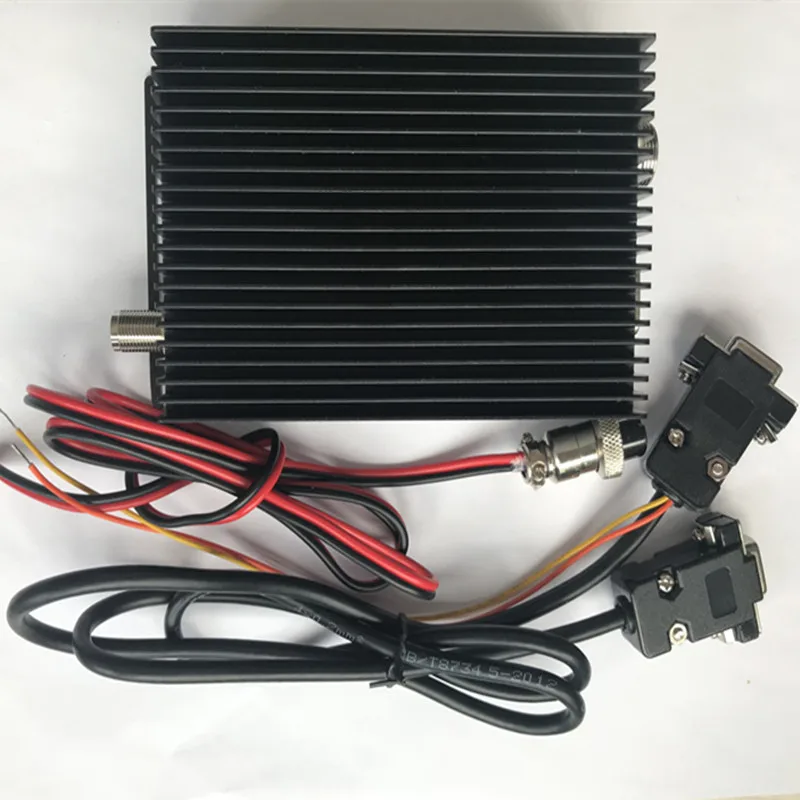

Стандартные аксессуары:

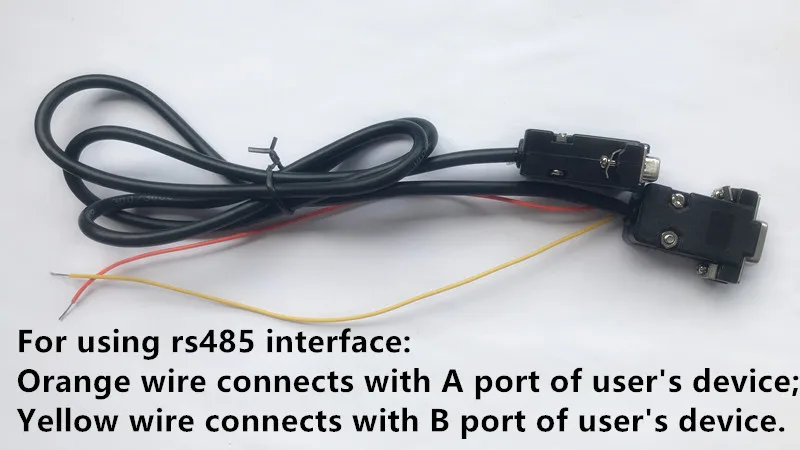

Кабель программирования rs232 и rs485,
Кабель питания,

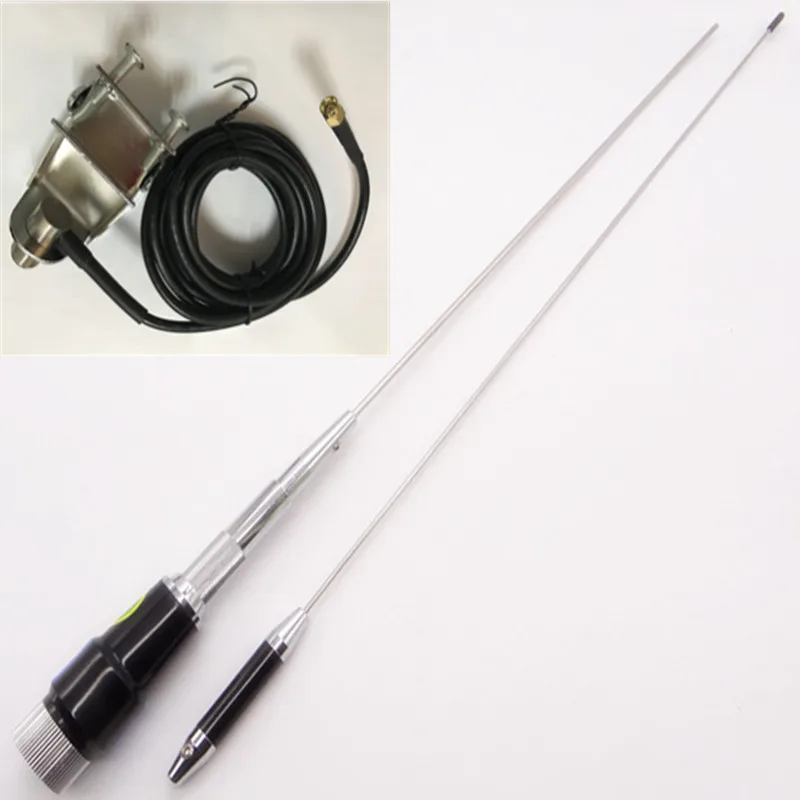

Пожалуйста, обратите внимание, что мы не отправляем бесплатную антенну. И для дальней передачи мы рекомендуем использовать 5.5dbi клип антенны или стекловолокна Антенны для лучшей производительности.Пожалуйста, нажмите на следующую картинку и сделайте заказ дополнительно.
Применение
Водяные скважины, система мониторинга очистки воды и сточных вод Добыча нефти и газа, мониторинг трубопроводов, распределение газа, мониторинг тепловой сети Планирование мощности, автоматизация распределения, контроль нагрузки GPS система позиционирования, мобильная передача данных Судно (UMV) контроль и управление, робот управления передачи данных Армия, полицейские коммуникации Землетрясение, метеория, охрана окружающей среды и управление городским освещением Железная дорога, транспорт, металлургия, химическая промышленность и управление процессом промышленной автоматизации Промышленный пульт дистанционного управления, Телеметрия, автоматизированная система сбора данныхМы являемся профессиональным производителем беспроводных датчиков, 2g 3g 4g lte GSM модем, Lora, беспроводные радиомодемы, OEM/ODM, беспроводные индивидуальные решения/системы/приложения.
Добро пожаловать, чтобы связаться с Сарой для получения дополнительной информации о беспроводном решении.
