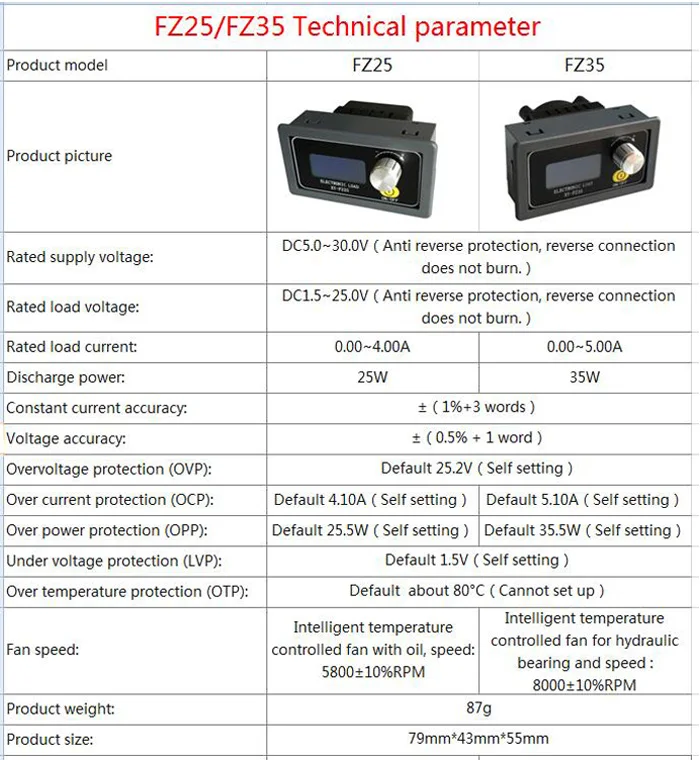

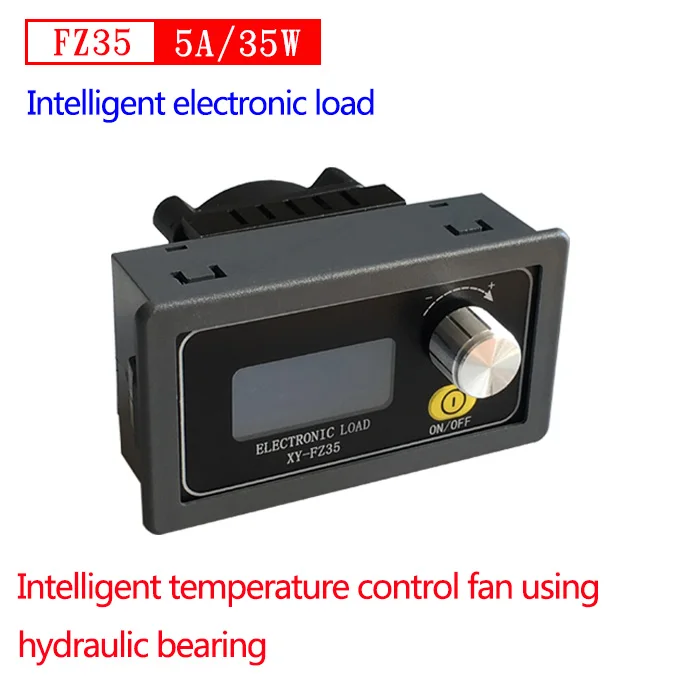

Электронный тестер емкости аккумуляторов FZ35, с регулировкой постоянного тока, 1,5 В 25 в, 5 А, 35 Вт, с TTL связью

Описание функции:

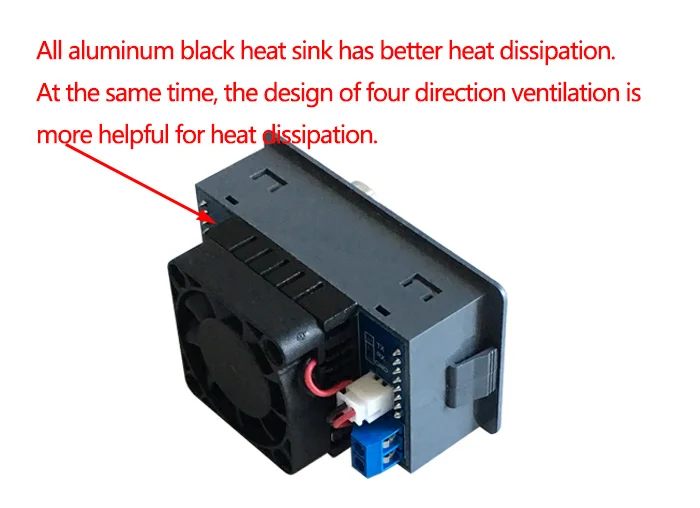

Ток а напряжение в мощность Вт Емкость Ач и время разряда могут быть отображены; Имеют механизм звуковой защиты; Автоматическая статистика мощности разряда и времени разряда; Установить максимальную емкость разряда (OAH) и максимальное время разряда (OHP); (Реализация экспериментов по старению без присмотра) Интеллектуальный вентилятор с контролем температуры, когда мощность больше 10 Вт или температура больше 40 ℃, вентилятор начинается автоматически; Использование поворотного кодирующего потенциометра, может точно настроить ток, с точностью до 0,01a, ток может быть заблокирован для предотвращения неправильной работы; Функция групп данных: можно выбрать, добавить ли значение емкости и время работы предыдущего этапа; Имеет мощную функцию последовательной связи.

Описание функции

Во-первых, улучшить механизм защиты:

Конец блока питания имеет антиреверсивную защиту, обратное соединение не горит; Конец нагрузки имеет антиреверсивную защиту, обратное соединение не горит; ОВПЗащита от перенапряжения (по умолчанию 25,2 в, можно изменить его самостоятельно, после защиты от перенапряжения, мигающий ЖК-дисплей интерфейсаОВП); ОКПЗащита от переполнения (по умолчанию 4,10 а/5,10 А, можно изменить ее самостоятельно, после защиты от перегрузки по току, мигающий ЖК-дисплейОКП); ОППЗащита питания (по умолчанию 25,5 Вт/35,5 Вт, можно изменить его самостоятельно, после защиты питания мигающий ЖК-дисплейОПП); ОТПЗащита от перегрева (после температуры нагрузки больше 80 ℃, защита от перегрева, жидкокристаллическое мерцание дисплеяОТП); ЛВПЗащита от пониженного напряжения (по умолчанию 1,5 в, можно установить самостоятельно, после защиты от пониженного напряжения мигающий ЖК-дисплейЛВП, В таких приложениях, как тестирование разряда батареи, настройка подходящего LVP может эффективно предотвратить переход батареи к разрядке, чтобы не повредить батарею).

Во-вторых, электронная нагрузка на Начальное состояние мощности:

Электронная нагрузка автоматически сохраняет состояние переключения до выключения и действует как Начальное состояние следующего включения питания;

В-третьих, статистика разрядной емкости и времени разрядки:

Статистика разрядной емкости: ток нагрузки не равен нулю стартовой статистике, пока следующий ток нагрузки не равен нулю, считается, что завершение процесса разрядки, Статистическое завершение; Статистика времени разряда: от текущего не ноль стартовая статистика, до следующего тока нагрузки ноль, думайте, что завершение тестового процесса, Статистическое завершение;

Четыре, установите максимальную емкость (OAH) и установите максимальное время разряда (OHP):

Установить максимальную емкость (OAH): КогдаOAHФункция запускается, когда емкость сброс нагрузки превышает максимальную емкость, Электронная нагрузка автоматически прекращается и мигает для отображения"OAH", И когдаOAHБудильник поднимается, статистика ёмкости автоматически опорожняется; Установить максимальное время разряда (OHP): КогдаOHPФункция запускается, когда время работы нагрузки больше установленного максимального времени разряда, Электронная нагрузка автоматически прекращается и мигает для отображения"OHP", И когдаOHPБудильник снимается, автоматически опорожняется статистика времени;

Примечание: в отсутствие функции OAP и OHP электронная нагрузка будет записывать емкость разряда и время разряда, включать функцию OAH и OHP, до заданного значения после перестания работы электронной нагрузки; При включении функции OHP, Время работы электронной нагрузки-режим обратного отсчета;

Функции OAP и OHP могут быть хорошей реализацией без присмотра испытаний на старение электроэнергии.

Пять. Функции групп данных:

Разделены на "DAT0", "DAT1"

DAT0: мигание показывает только значение емкости и время работы предыдущего этапа, и не складывается до следующего этапа;

DAT1: мигание показывает значение емкости и время работы предыдущего этапа, и автоматически добавляется к следующему этапу;

Инструкции по эксплуатации интерфейса:

Во-первых, инструкции по эксплуатации операционного интерфейса:

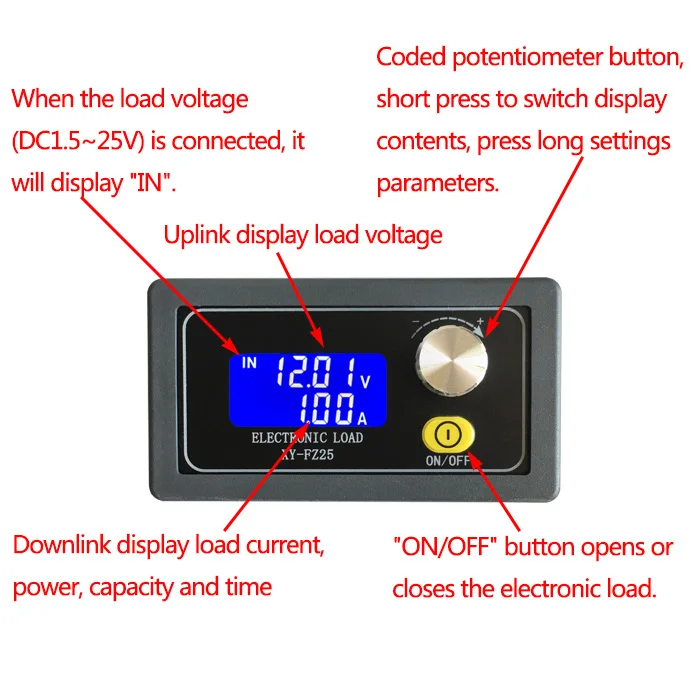

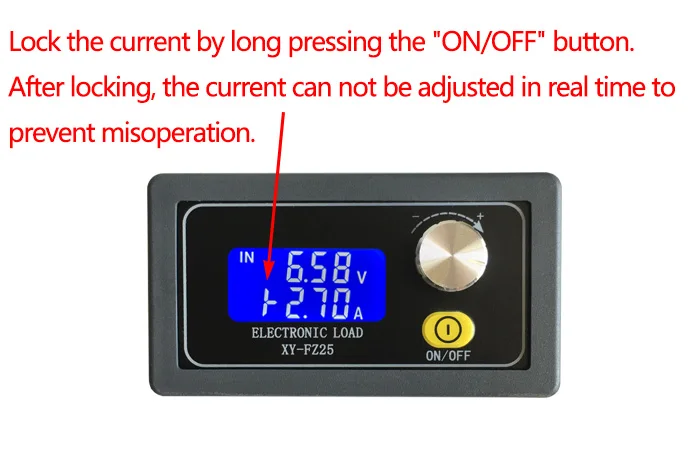

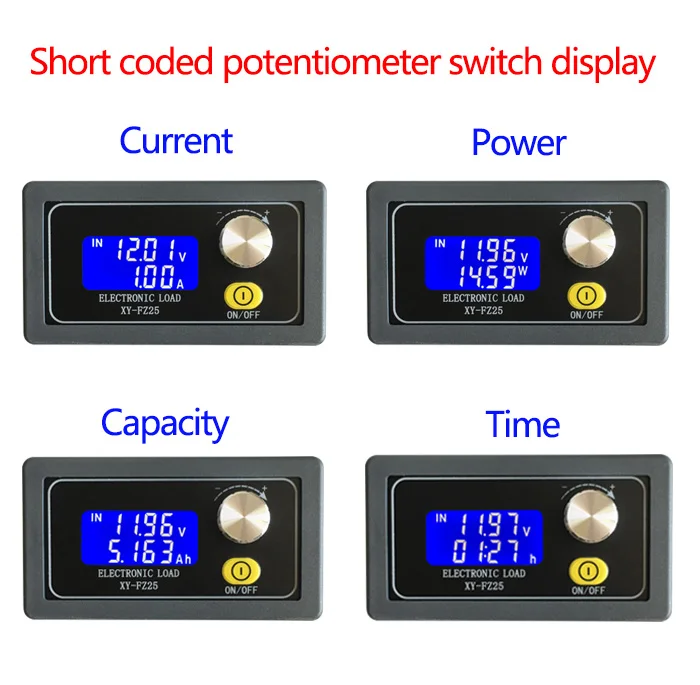

Электронная нагрузка включается, а затем входит в рабочий интерфейс, который используется для включения или выключения электронной нагрузки коротким нажатием кнопки "ВКЛ/ВЫКЛ", И для изменения тока электронной нагрузки в реальном времени путем вращения потенциометра энкодера; Коротко нажмите клавишу кодирующий потенциометр, чтобы переключить содержимое дисплея downlink (сила тока/мощность/Емкость/время); В любом интерфейсе дисплея вращающийся кодирующий потенциометр автоматически переключится на текущий интерфейс дисплея; В текущем интерфейсе дисплея Длительное нажатие кнопки "ВКЛ/ВЫКЛ" используется для включения или выключения функции блокировки данных, если включена функция блокировки данных, символ блокировки"|-"Будет отображаться перед током, в это время нельзя регулировать ток нагрузки в реальном времени, вращая кодирующий потенциометр для предотвращения неисправности; В интерфейсе емкости/времени нажмите и удерживайте кнопку «Вкл/Выкл», чтобы опустить соответствующие данные емкости/времени.

Во-вторых, инструкции по эксплуатации интерфейса настройки:

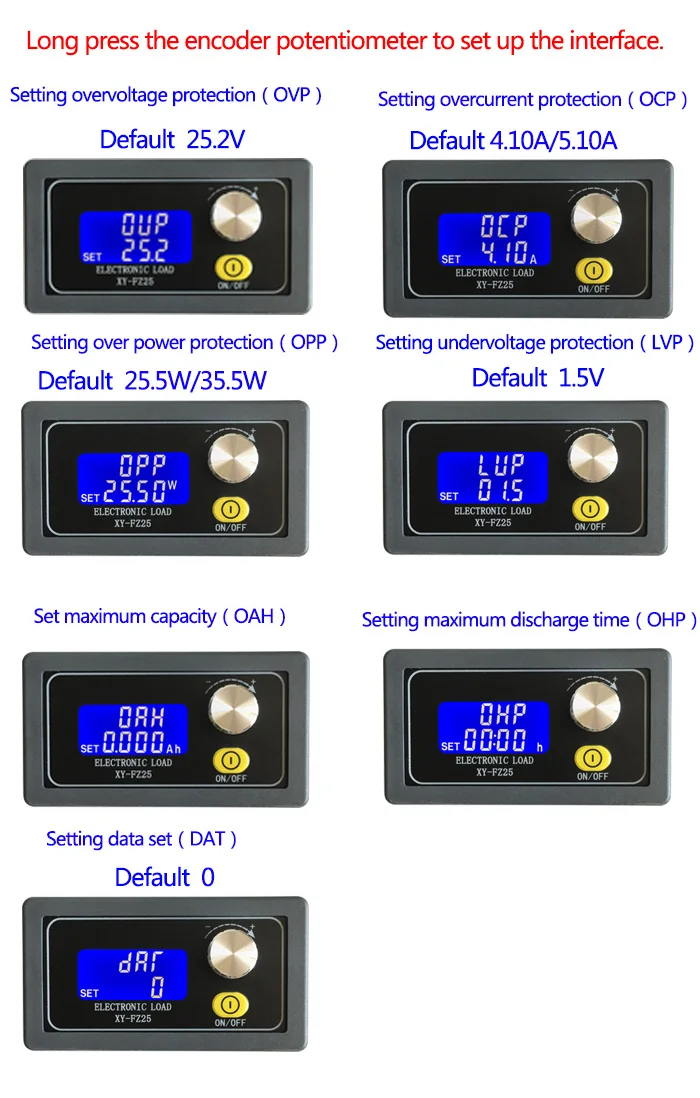

В работающем интерфейсе Длительное нажатие кодирующий потенциометр входит в интерфейс настройки; Вращая потенциометр энкодера, регулируйте Размер параметров, увеличивайте по часовой стрелке, и уменьшайте против часовой стрелки; Переключите параметры, которые нужно изменить коротким нажатием на Поворотный энкодер; В максимальной емкости (OAH)/максимальном времени разряда (OHP) два параметра интерфейса, короткое нажатие кнопки "ON/OFF" для выбора соответствующей функции включения или выключения, при закрытии дисплей "----"; В интерфейсе параметров максимальной емкости (OAH) Коротко нажмите кнопку "ON/OFF", чтобы выбрать диапазон емкости (9.999Ah/99.99Ah/999.9Ah/9999Ah); Настройки параметров завершены, длительное нажатие энкодера потенциометра, выход из интерфейса настройки, установка параметров автоматически сохраняется;

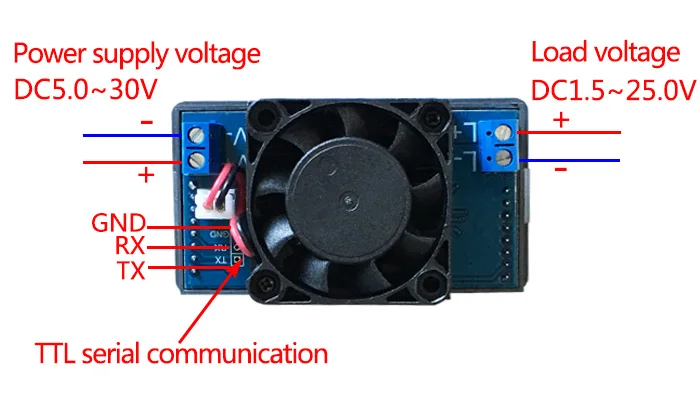

Управление последовательным портом (однокристальная связь на уровне TTL)

Скорость передачи данных: 9600 бит/с

Биты данных: 8

Стоп-биты: 1

Проверочная бита: нет

Контроль потока: отсутствует

Команды последовательного порта

Примечание

Старт

Начать загрузку

Стоп

Остановить загрузку

На

Включить функции загрузки

Выкл

Отключить функции нагрузки

X. xxA

Установить ток нагрузки

ЛВП: xx.x

Установка пониженного напряжения

ОВП: xx.x

Установить избыточное давление

ОКП: x.xx

Установка над потоком

ОПП: xx.xx

Установка над мощностью

OAH:x.xxx

Установить максимальную емкость

OHP:xx

Установить максимальное время разряда

Чтение

Чтение параметров товара

Формат загрузки данных:

Нет состояния будильника:

Напряжение подачи нагрузки, ток нагрузки, значение емкости, время разряда;

11,90 в, 0,11а, 0,004ач, 00:02 а напряжение нагрузки 11,90 В, ток нагрузки 0,11а, емкость 0,004ач, время разряда 00:02;

Примечание: Если включено максимальное время разряда, 00:02 указывает на обратный отсчет;

Состояние будильника:

Код состояния отправки сигнала тревоги (OVP/OCP/OPP/LVP/OAH/OHP/OTP)

Чтение параметров товара

OVP: 25,2, OCP: 5,10, OPP: 35,5, LVP: 1,50, OAH:0222,OHP:00:00,

Перенапряжение, Перегрузка по току, превышение мощности, пониженное напряжение, максимальная емкость, максимальное время разряда
