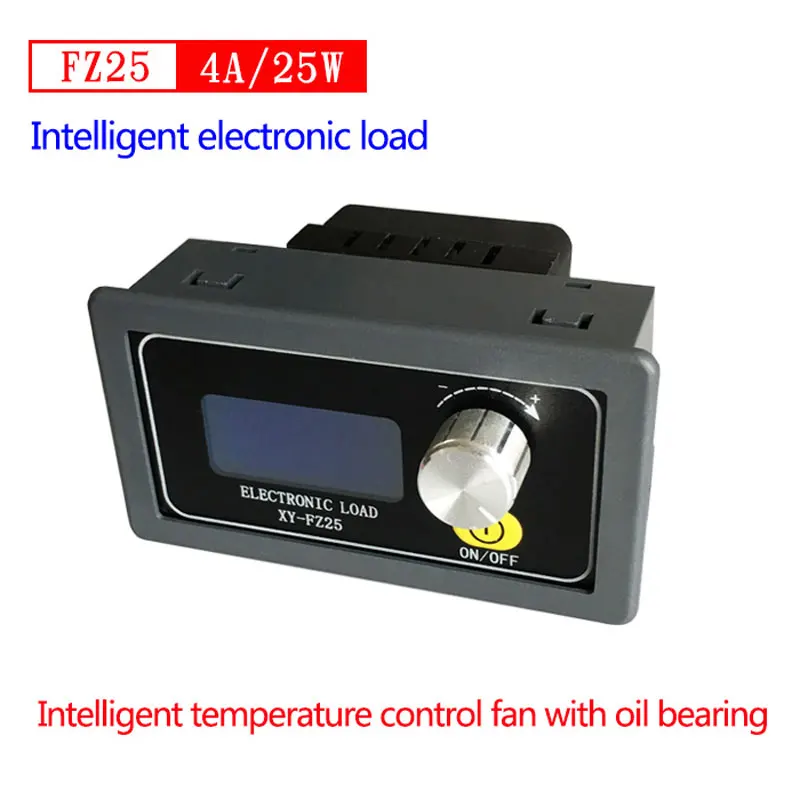

FZ35 FZ25 Регулировка постоянного тока электронная нагрузка 1,5-25 в 5A 35 Вт тестер заряда батареи измеритель емкости с TTL коммуникацией

FZ35 FZ25 цифровой тестер емкости батареи Вольтметр регулируемый постоянный ток электронная нагрузка зарядное устройство батареи тестеры

Описание функции:

Ток Напряжение V мощность W емкость ah и время разряда могут быть отображены;

Имеют звуковой защитный механизм;

Автоматическая регистрация емкости разряда и времени разряда;

Установить максимальную разрядную Емкость (OAH) и максимальное время разрядки (OHP); (выполнение беспилотных экспериментов по старению)

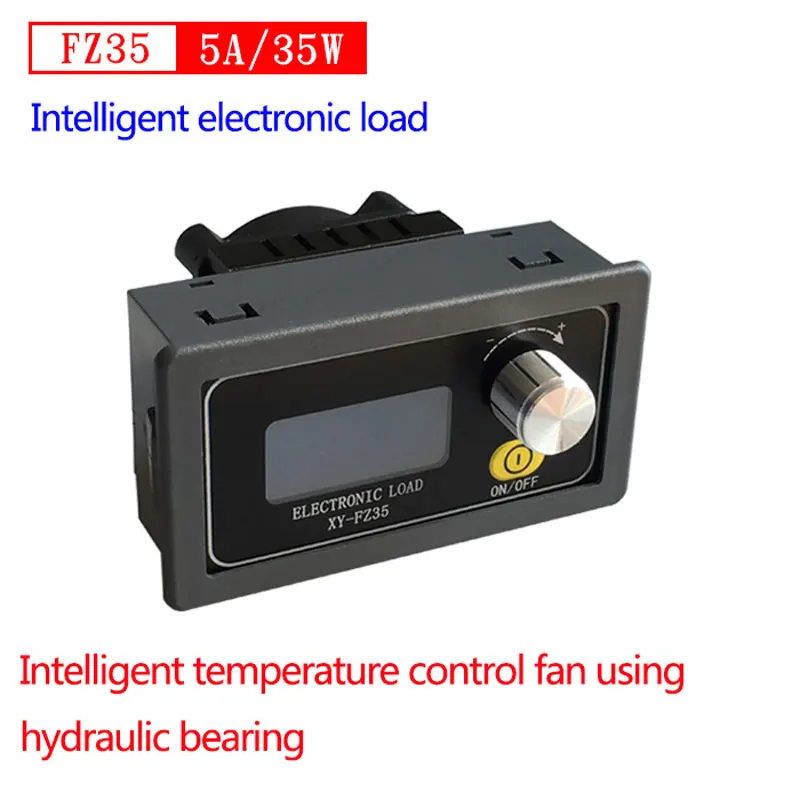

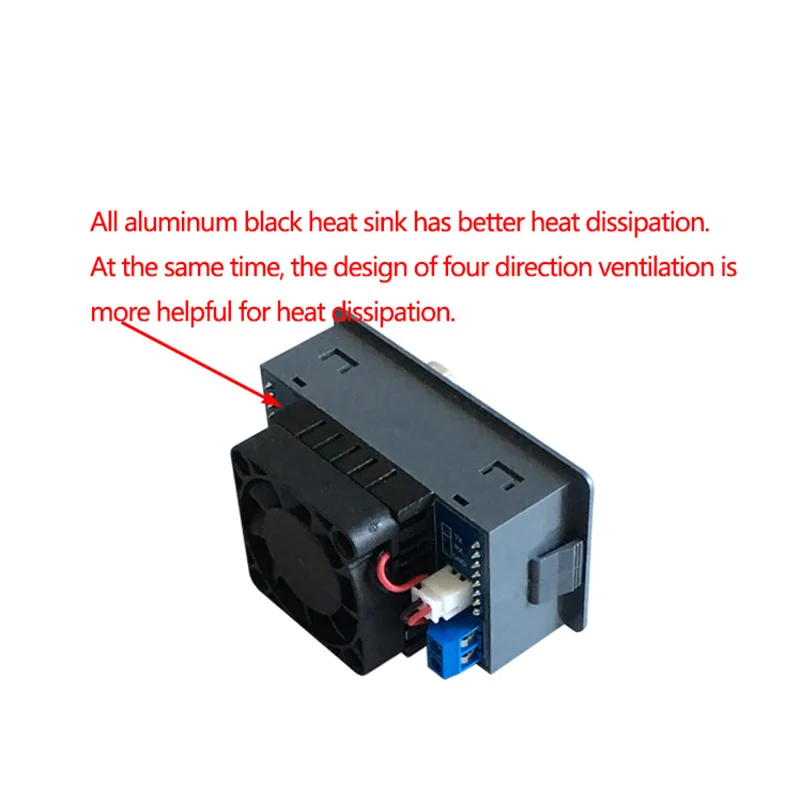

Интеллектуальный вентилятор с регулируемой температурой, когда мощность больше 10 Вт или температура больше 40 ℃ вентилятор запускается автоматически;

Использование поворотного потенциометра кодирования, может точно регулировать ток, точный до 0.01A, ток может быть заблокирован, чтобы предотвратить неправильное использование;

Функция Группы данных: вы можете выбрать, добавить ли значение емкости и время работы на предыдущем этапе;

Имеет мощную функцию последовательной связи.

Особенное свойство

Во-первых, улучшение механизма защиты:

Конец блока питания имеет защиту от обратного хода, обратное соединение не горит;

Конец нагрузки имеет защиту от обратного хода, обратное соединение не горит;

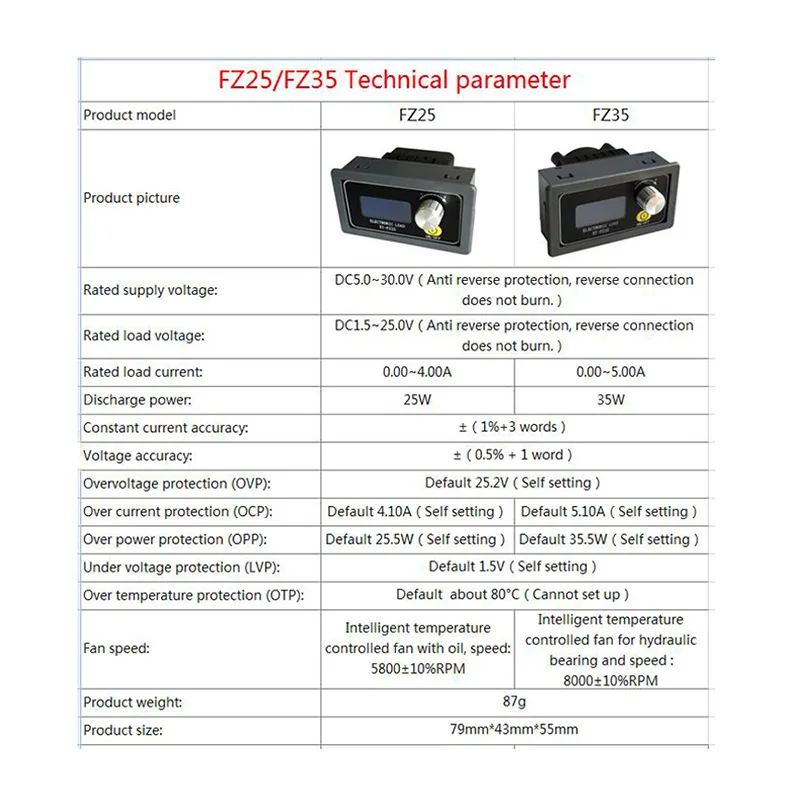

OVP Защита от перенапряжения (по умолчанию 25,2 в, может изменить его самостоятельно, после защиты от перенапряжения, ЖК-интерфейс Мигающий Дисплей OVP);

Защита от перелива OCP (по умолчанию 4.10A/5.10A, может изменить его самостоятельно, после защиты от перегрузки по току, ЖК-дисплей мигает OCP);

OPP защита питания (по умолчанию 25,5 Вт/35,5 Вт, может изменить его самостоятельно, после защиты питания, ЖК-Мигающий Дисплей OPP);

OTP защита от перегрева (после температуры нагрузки выше 80 ℃, защита от перегрева, жидкокристаллический мерцающий дисплей OTP);

LVP защита от пониженного напряжения (по умолчанию 1,5 в, может быть установлен сам, после защиты от пониженного напряжения ЖК-дисплей мигает LVP, в таких случаях, как тестирование разрядки батареи, настройка подходящего LVP может эффективно предотвратить переход батареи к разрядке, чтобы не повредить батарею).

Во-вторых, электронная нагрузка на первоначальное состояние питания:

Электронная нагрузка автоматически сохраняет состояние переключения перед выключением и действует в качестве исходного состояния следующего включения;

В-третьих, объем разрядки и время разрядки:

Cистема разрядки: ток нагрузки не равен нулю, пока следующий ток нагрузки не будет нулевым, считается, что завершение процесса разрядки, статический конец;

Время разрядки: от текущей не нулевой стартовой статистики, к следующей нагрузке ток равен нулю, думаю, что завершение тестового процесса, статический конец;

Четыре, установите максимальную емкость (OAH) и установите максимальное время разряда (OHP):

Установите максимальную емкость (OAH): когда функция OAH запускается, когда емкость разрядки нагрузки выше, чем Максимальная емкость, Электронная нагрузка автоматически останавливается и мигает для отображения «OAH», И когда сигнал OAH поднимается, данные о емкости автоматически опускаются;

Установите максимальное время разрядки (OHP): при запуске функции OHP, когда время работы нагрузки больше, чем максимальное время разрядки, установленное, электронная нагрузка автоматически останавливается и мигает для отображения «OHP», и когда сигнал тревоги OHP поднимается, время автоматически опускается;

Примечание: в отсутствие OAP и OHP функции, Электронная нагрузка будет записывать емкость разряда и время разряда, включите OAH и OHP функции, К установленному значению после того, как электронная нагрузка остановила работу; Когда включена функция OHP, Время работы электронной нагрузки-режим обратного отсчета;

OAP и OHP функции, может быть хорошим воплощением без внимания испытания на старение энергии.

Пять, характеристики группы данных:

Делится на "DAT0", "DAT1"

Дата 0: мигание показывает только значение емкости и время работы последнего этапа и не складывается на следующий этап;

Дата 1: мигание показывает значение емкости и время работы на предыдущем этапе и автоматически складывается на следующий этап;

Интерфейс инструкция по эксплуатации:

Во-первых, инструкции по эксплуатации интерфейса:

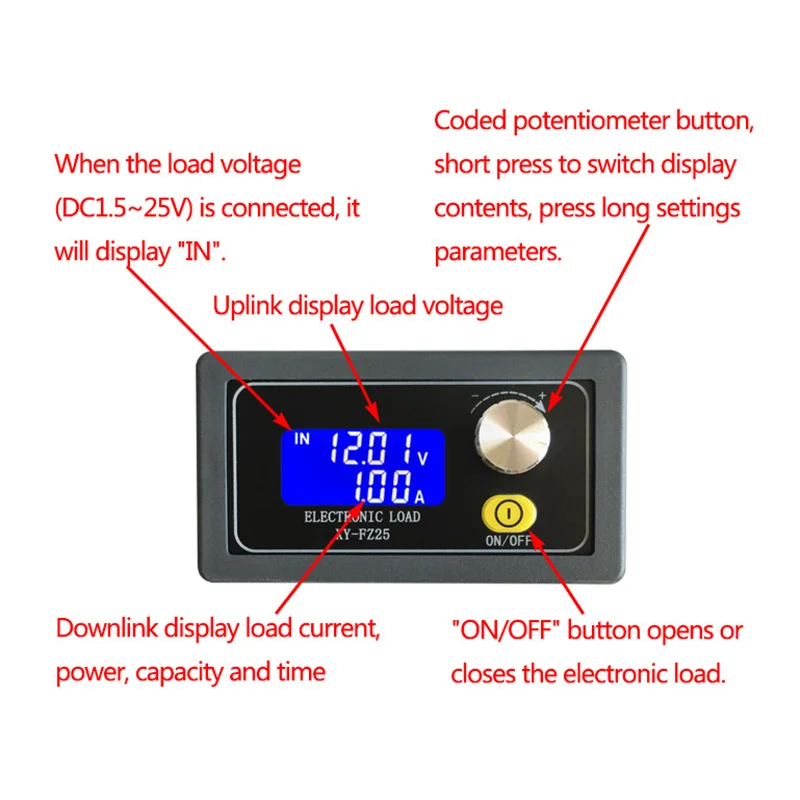

Электронная нагрузка включается и затем входит в рабочий интерфейс, который используется для включения или выключения электронной нагрузки коротким нажатием кнопки «Вкл/Выкл», И изменить ток электронной нагрузки в режиме реального времени путем вращения потенциометра кодировщика;

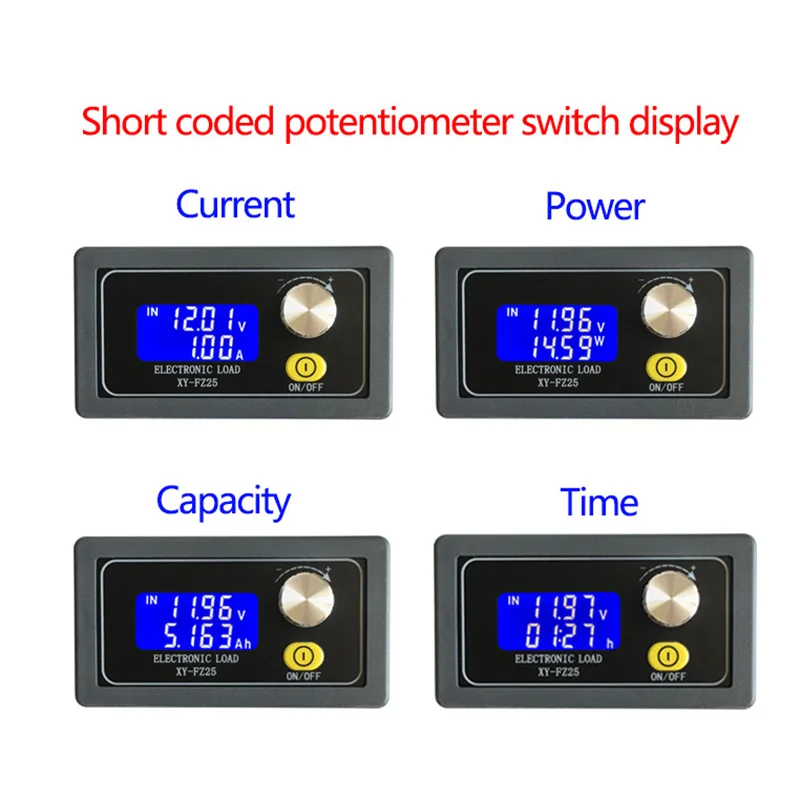

Короткое нажатие кнопки потенциометра кодирования, чтобы переключить нисходящий дисплей (ток/мощность/Емкость/время);

В любом интерфейсе дисплея вращающийся потенциометр кодирования автоматически переключается на текущий интерфейс дисплея;

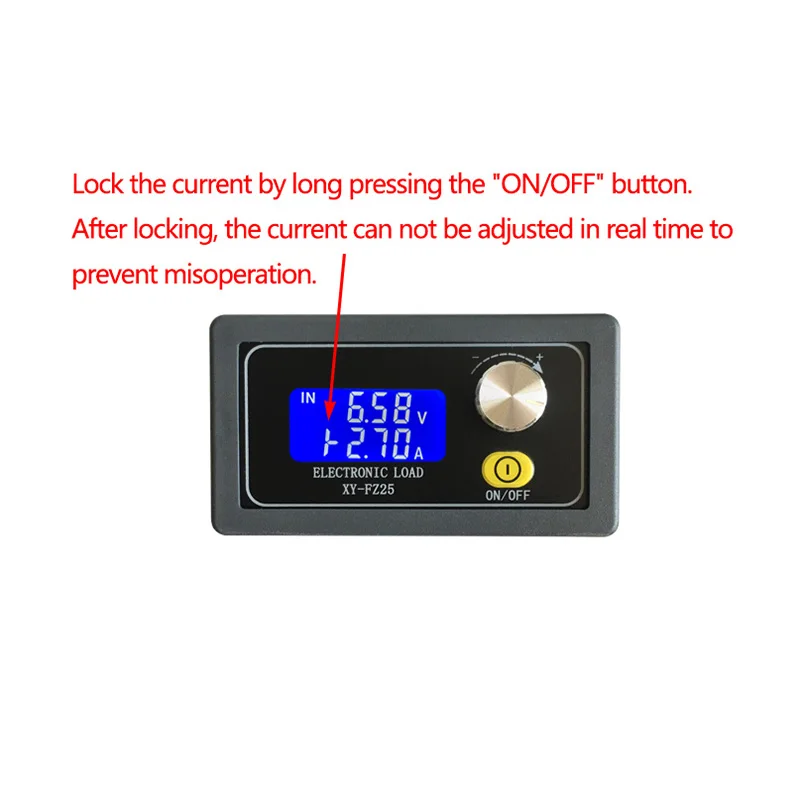

В текущем интерфейсе дисплея, долгое нажатие кнопки «Вкл/Выкл» используется для включения или выключения функции блокировки данных, если функция блокировки данных включена, символ блокировки "|-" будет отображаться перед током, В это время не может регулировать ток нагрузки в режиме реального времени, вращая потенциометр кодирования, чтобы предотвратить неправильное использование;

В интерфейсе Емкость/время нажмите кнопку «Вкл/Выкл», чтобы удалить соответствующие данные о емкости/времени.

Во-вторых, инструкции по эксплуатации интерфейса установки:

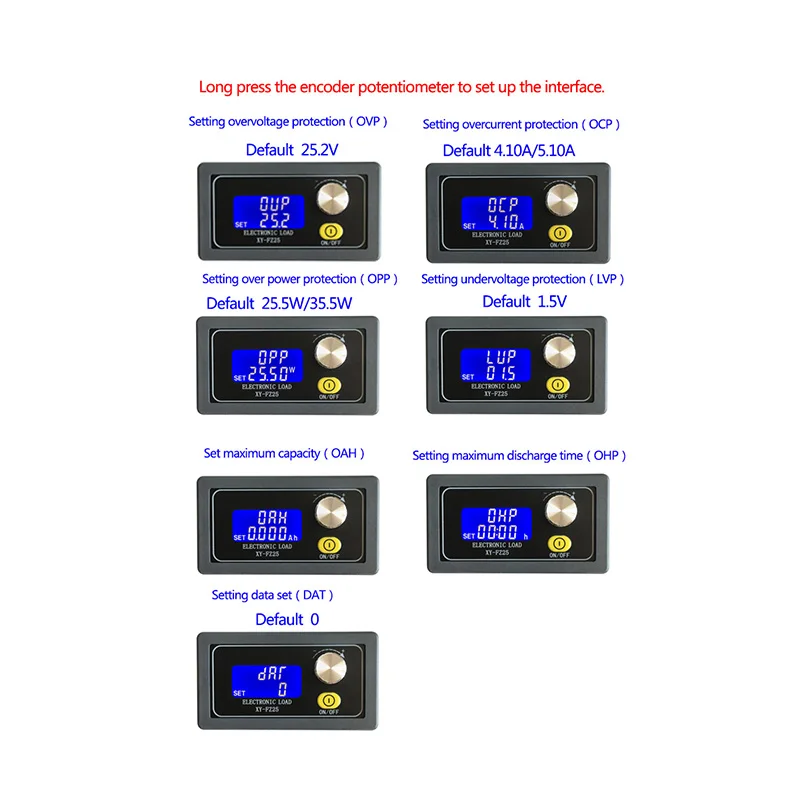

В рабочем интерфейсе потенциометр кодирования с длинным нажатием переходит в интерфейс настройки;

Вращая потенциометр энкодера, отрегулируйте размер параметров, увеличивайте по часовой стрелке и уменьшайте против часовой стрелки; Переключайте параметры, которые необходимо изменить коротким нажатием на Поворотный энкодер;

В максимальной емкости (OAH)/Максимальное время разряда (OHP) два интерфейса параметров, короткое нажатие кнопки "ВКЛ/ВЫКЛ" для выбора соответствующей функции включения или выключения, В закрытом виде дисплей "----";

В интерфейсе параметров максимальной емкости (OAH), короткое нажатие кнопки «Вкл/Выкл» для выбора диапазона емкости (9.999Ah/99.99Ah/999.9Ah/9999Ah);

Полные настройки параметров, длительное нажатие потенциометра кодировщика, выход из интерфейса настройки, автоматическое сохранение параметров;

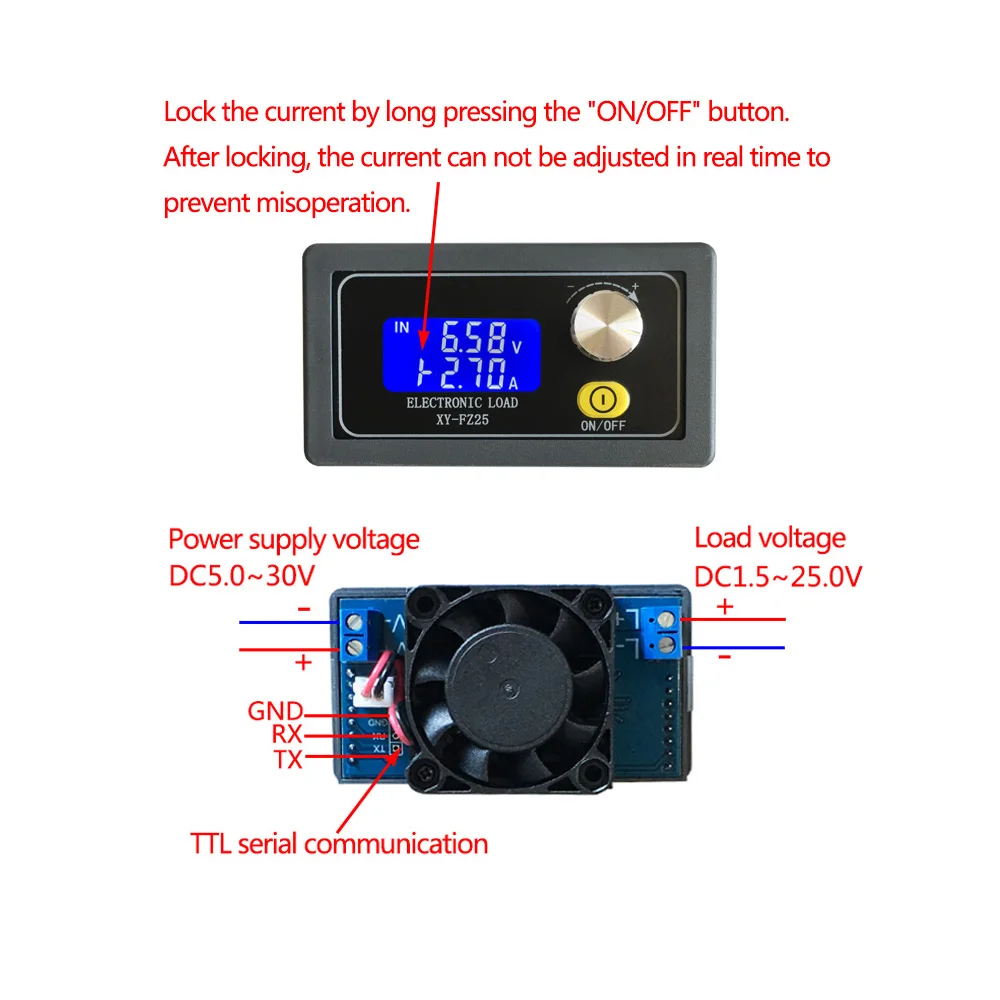

Контроль последовательного порта (одночиповая связь на уровне TTL)

Скорость передачи: 9600 бит/с

Бит данных: 8

Остановка биты: 1

Проверьте Бит: нет

Регулятор давления газа: Нет

Последовательный порт команды

Обратите внимание

Старт

Начать загружать

Stop

Единый загрузки

На

Включите нагрузки характеристики

Off

Выключите нагрузки характеристики

Х. Xxа

Комплект Ток холостого хода

LVP:xx.x

Набор вниз пониженного напряжения

ОВП: xx.x

Набор избыточного давления

OCP:x.xx

Комплект над потоком

ОПП: xx.xx

Комплект защита от перегрузки

OAH:x.xxx

Набор максимальной мощности

OHP:xx

Набор максимальное время разряда

Прочитать

Прочитайте товар параметр настройки

Загрузка данных Формат:

Нет состояние тревоги:

Напряжение питания нагрузки, ток нагрузки, значение емкости, время разряда;

11,90 V,0.11A,0.004Ah,00:02 меню напряжение нагрузки 11,90 V, ток нагрузки 0.11A, емкость 0.004Ah, время разряда 00:02;

Примечание: если максимальное время разрядки включено, 00:02 показывает обратный отсчет;

Состояние тревоги:

Загрузить код состояния сигнализации (OVP/OCP/OPP/LVP/OAH/OHP/OTP)

Прочитайте товар параметр настройки

OVP: 25,2, OCP: 5,10, OPP: 35,5, LVP: 1,50, OAH:0222,OHP:00:00,

Перенапряжение, Перегрузка по току, превышение мощности, понижение напряжения, максимальная емкость, максимальное время разряда
