Литий-ионный аккумулятор 1S2S3S4S5S, 18650, зарядное устройство, печатная плата Плата защиты BMS, модуль Lipo Cell с балансировкой

Литий-ионный аккумулятор 1S2S3S4S5S, 18650, зарядное устройство, печатная плата Плата защиты BMS, модуль Lipo Cell с балансировкой

Name: 🛍 Литий-ионный аккумулятор 1S2S3S4S5S, 18650, зарядное устройство, печатная плата Плата защиты BMS, модуль Lipo Cell с балансировкой
Brand: Активные компоненты
SKU: 32949623871
Price: 114.81 RUB
Availability: InStock
Rating: 5 (42 reviews)

14 Отзывов

41 Заказов

114,81₽

В наличии!

Перейти

Bulemon Store - Надежность 98.25%

Более 5017 подписчиков, дата открытия магазина 18.05.2011

Положительные оценки: 99% (1488)
Соответствие описанию: 98%
Отвечает на сообщения: 98%
Скорость отправки: 98%

Последнее обновление: 11.09.2024

Зарядное устройство для литий-ионных аккумуляторов 1S2S3S4S5S Li-Io...

418 Отзывов

814 Заказов

110,20₽

Посмотреть

Последнее обновление: 06.09.2024

4S 40A Li-ion Lithium Battery 18650 Charger PCB BMS Protection Boar...

76 Отзывов

141 Заказов

346,90₽

Посмотреть

Последнее обновление: 10.09.2024

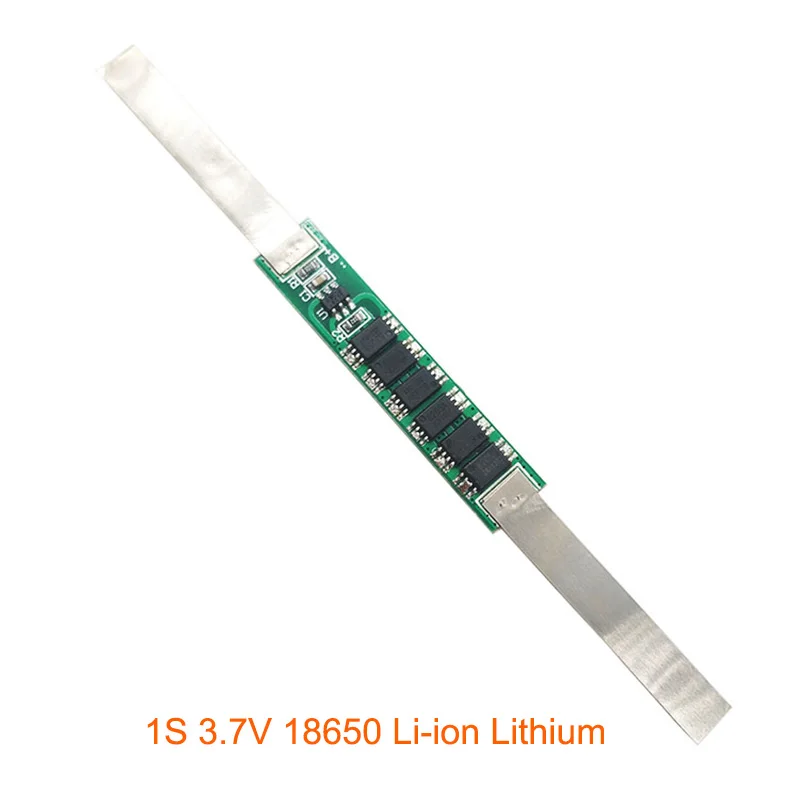

Защитная плата литиевого аккумулятора 1S 3,7 В 18650:

Свойства защитной платы:

Напряжение обнаружения перезаряда: 4,25 ± 0,05 В

Напряжение выпуска перезаряда: 4,23 ± 0,05 В

Напряжение обнаружения переразряда: 2,45 ± 0,1 в

Постоянный ток верхнего предела: 12 а

Ток обнаружения сверхтока: 15а

Напряжение зарядки: 4,2 в

Размер продукта: 35*7,4*2,2 мм

Компоненты ИС: DW01 + 8205A * 6

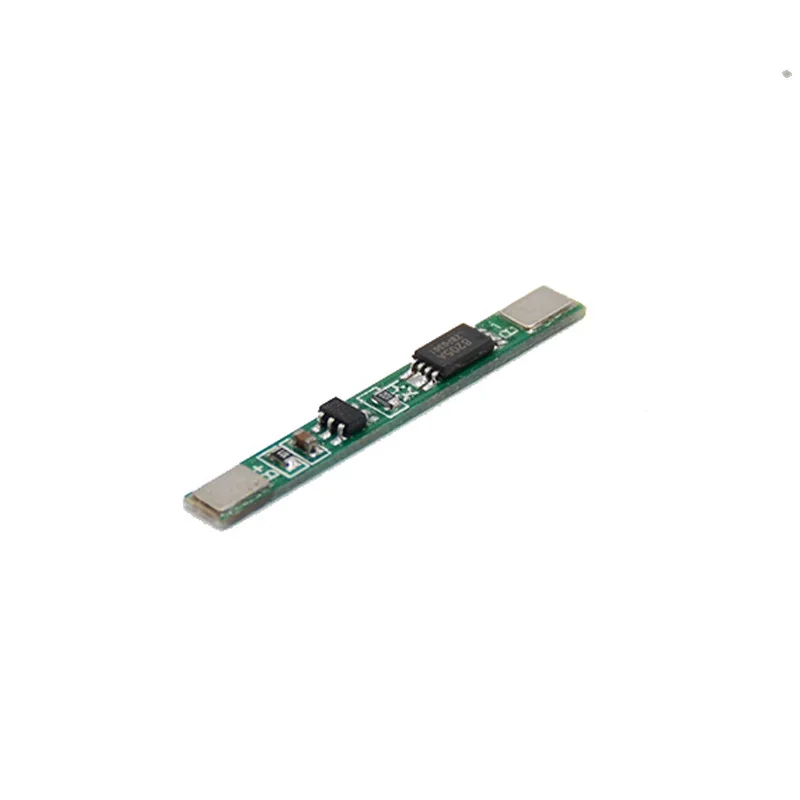

1S 3,7 V 3A плата защиты батареи li-ion BMS PCM

Особенности:

1) Высокоточная схема обнаружения напряжения;

2) терминал зарядного устройства с использованием устройства высокого напряжения;

3) Встроенная трехступенчатая схема обнаружения перегрузки по току (Перегрузка по току 1, Перегрузка по току 2, короткое замыкание нагрузки);

4) МОП-транзистор может контролировать заряд и разряд аккумулятора;

Параметры:

Напряжение перезаряда: 4,25 ± 0,05 В

Напряжение сброса заряда: 4,23 ± 0,05 В

Напряжение переразряда: 2,54 ± 0,1 в

Максимальный непрерывный зарядный ток: 2 А

Максимальный непрерывный ток разряда: 2 А

Защита от перегрузки по току: 3 А

Размер: Д40*ш4*Т3 мм

Плата защиты литиевой батареи 2S 7,4 в 10 А с балансом:

Диапазон напряжения перезарядки: 4,25-4,35 ± 0,05 В

Диапазон перенапряжения: 2,5-3,0 ± 0,05 В

Верхний Рабочий ток: 8 А

Мгновенный ток верхнего предела: 10 А

Ток покоя: менее 10 мкА

Срок службы: более 50000 часов

Внутреннее сопротивление: менее 300 МОм

Напряжение зарядки: 8,4-9 в

Балансный ток-58 мА

Условия хранения: -40 -- + 80 ℃

Рабочая температура: -40 --- + 50 ℃

Размер: 40*17*3,5 мм

Описание сварочных точек:

· B + подключен к положительному аккумулятору;

· B-минус подключенного аккумулятора;

· MB Подключите батарею 1 к точке подключения перед батареей 2;

· P + подключен к стороне заряда/разряда положительного (сторона заряда/сторона разряда совместно);

• P-соединение/разрядка терминала отрицательный (совместно с зарядкой/разрядкой).

Примечание: Не допускайте намеренного короткого замыкания!

2S 7,4 V 8,4 V 20A Защитная плата литиевой батареи с балансировкой:

Применимый диапазон: подходит для литиевых батарей с номинальным напряжением 3,7 в и полным напряжением 4,2 в (включая 18650, 26650, полимерные литиевые батареи, без ограничений по размерам)

Размер продукта: 45*15*3,4 мм (стандарт), 48*20*3,4 мм (Сбалансированный)

Вес продукта: 2,9 г (стандартное издание), 3,7 г (сбалансированное издание)

Напряжение зарядки: 8,4-9,0 в

Постоянный ток разряда (верхний предел): 20 А (если охлаждающая среда плохая, уменьшите использование тока нагрузки)

Постоянный ток заряда (верхний предел): 10 А

Стандартная версия: подходит для запуска Сверл с током до 25 А ниже 50 Вт или резистивной нагрузкой ниже 168 Вт.

Сбалансированная версия: подходит для пусковых токов ниже 25 А и ниже 50 Вт, а также для резистивных нагрузок ниже 168 Вт с функцией сбалансированной зарядки.

Примечание 1: для успешного запуска дрели требуются две батареи питания 10C-20C или четыре батареи питания 5C-10C (обычная 18650 не сможет запустить дрель!).

Примечание 2: строго Подключите 0 В, 4,2 в, 8,4 в согласно схеме. При первом подключении аккумулятора необходимо зарядить его перед выходом.

Примечание 3: когда аккумулятор заряжен, нагрев сопротивления «430» является нормальным явлением, указывая на то, что схема выравнивания работает; если сопротивление «430» также нагревается в состоянии не заряжается, проверьте, правильно ли подключена линия.

Для некоторых клиентов с плохой электронной основой, пожалуйста, объясните: Не смешивайте хорошие и плохие батареи вместе! Емкость/внутреннее сопротивление 2 батарей должны быть максимально близки! (1 хорошая батарея + 1 плохая батарея = 2 эффекта использования батареи).

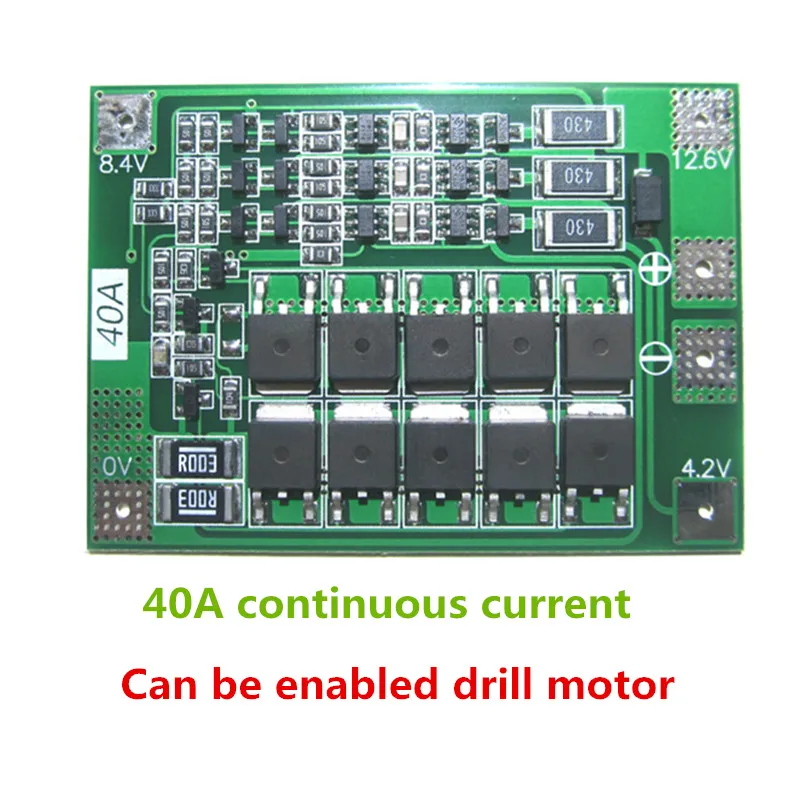

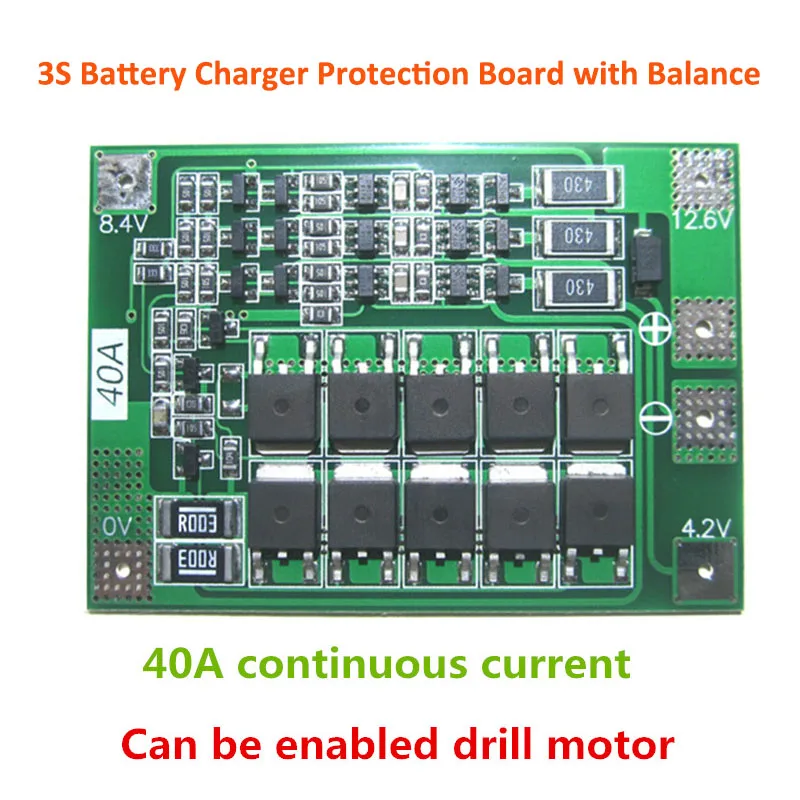

Защитная плата литиевой батареи 3S 12,6 в 40 А с балансом:

Диапазон: Номинальное напряжение 3,6 В, литиевая батарея 3,7 в (включая 18650,26650, литиевую полимерную батарею)

Размер продукта: 42*55*3,4 мм (стандартная/улучшенная версия), 42*60*3,4 мм (сбалансированная версия)

Вес продукта: 8,8 г (стандартная/улучшенная версия), 9,8 г (сбалансированная версия)

Напряжение зарядки: 12,6-13,6 В

Постоянный ток разряда (верхний предел): 40 А (если охлаждающая среда плохая, уменьшите потребление тока нагрузки)

Постоянный ток заряда (верхний предел): 20 А

Стандартная версия: подходит для пускового тока ниже 60 А, мощности 100 Вт ниже дрели.(Не сбалансированная функция)

Улучшенная версия: для пускового тока ниже 80 А, мощность 135 Вт ниже дрели.(Не сбалансированная функция)

Сбалансированная версия: подходит для пускового тока ниже 80 А, мощности 135 Вт ниже дрели.(С балансом)

Примечание 1: для успешного запуска дрели требуется три батареи питания 15C-20C или шесть батарей питания 10C-15C (обычная 18650 не сможет запустить дрель!).

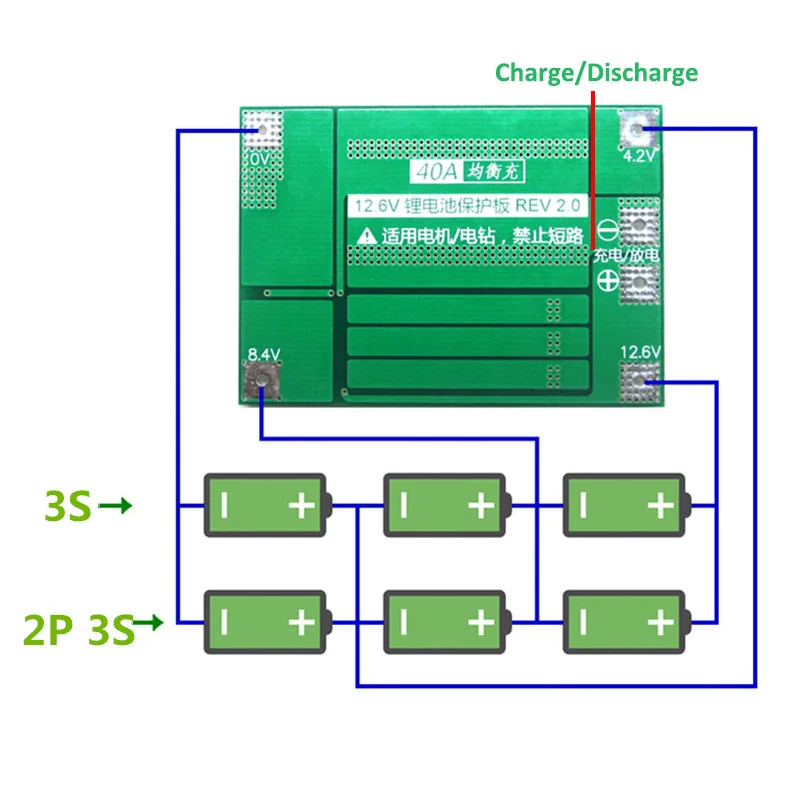

Примечание 2: строго в соответствии с картой подключения 0 В, 4,2 в, 8,4 в, 12,6 в, не допускайте намеренного короткого замыкания.

Примечание 3: при использовании нагрузки щеточного двигателя, попробуйте подключить неполярный конденсатор (выдерживаемое напряжение выше 25 в, емкость 10 мкФ 100 мкФ) К положительному и отрицательному клеммам двигателя, чтобы предотвратить обратный выброс двигателя. Сломайте трубку MOS.

Примечание 4: 3 группы аккумуляторов последовательно, пожалуйста, убедитесь, что напряжение каждой группы аккумуляторов, если оно не одинаковое, пожалуйста, заполните каждую батарею отдельно, а затем используйте последовательно. При испытании на разряд быстрее падает напряжение, в группе плохая батарея.

Некоторые из плохих оснований для электронных клиентов объясняют: сбалансированный заряд-это только вспомогательные функции, старайтесь не смешивать хорошую батарею и плохую батарею вместе! 3 комплекта емкости/сопротивления аккумулятора ближе к лучшему! (2 хороших батареи + 1 плохой эффект использования батареи = 3 плохой эффект использования батареи).

Примечание: Эти товарыСбалансированная версия. Если вам нужна другая версия, свяжитесь с нами.

Плата защиты литиевой батареи 4S 16,8 в 40 А с балансом:

Диапазон: Номинальное напряжение 3,6 В, литиевая батарея 3,7 в (включая 18650,26650, литиевую полимерную батарею)

Напряжение зарядки: 16,8-18,1 в

Постоянный ток заряда (верхний предел): 20 А

Улучшенная версия: для пускового тока ниже 80 А, мощность 135 Вт ниже дрели.(Не сбалансированная функция)

Сбалансированная версия: подходит для пускового тока ниже 80 А, мощности 220 Вт ниже дрели.(С балансом)

Примечание 2: строго в соответствии с картой проводки 0 В, 4,2 в, 8,4 в, 12,6 в, 16,8 в, не допускайте намеренного короткого замыкания.

Примечание 4: 4 группы аккумуляторов последовательно, пожалуйста, убедитесь, что напряжение каждой группы аккумуляторов, если оно не одинаковое, пожалуйста, заполните каждую батарею отдельно, а затем используйте последовательно. При испытании на разряд быстрее падает напряжение, в группе плохая батарея.

Примечание: Эти товарыСбалансированная версия. Если вам нужна другая версия, свяжитесь с нами.

3S 25 А 12,6 в 4S 16,8 в 5S 21 в 18650 защитная схема литий-ионного литиевого аккумулятора плата для зарядки:

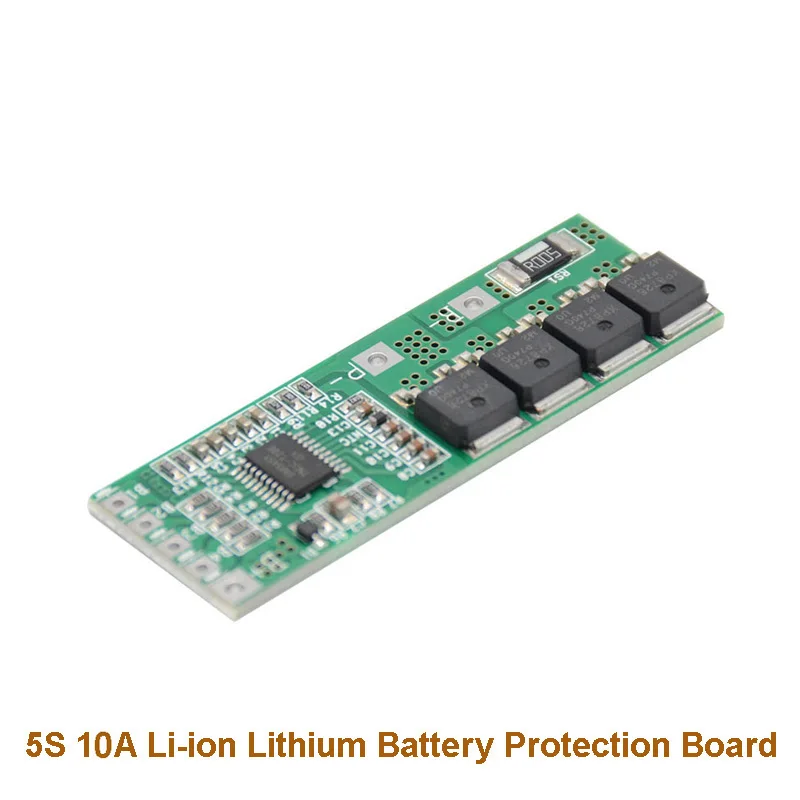

5S 10A литий-ионный литиевый аккумулятор BMS 18650 Защитная плата зарядного устройства 18 в 21 в схема защиты клеток:

5S 15A литий-ионный аккумулятор 18650 плата защиты зарядного устройства 18,5 в 21 в Защита от короткого замыкания с линиями DuPont:

Качество плохое. Уходит в защиту при резком старте.

10, но качество говняное , пищалка тормоз редкий

У меня ушла второй раз

У меня ушла и вернулась когда толкнул

Нет нужно 5s

40 Ампер да

4s да ,5s нет

12а

.b+ и p+ это одно и то же

Можно

4 аккумулятора последовательно,увеличивается кол-во вольт,каждый аккумулятор по 4,2 вольта,итого 4*4,2=16,8.Значит 4s плата нужна.

Да.

Што ви хотите узнат про ету микро схему.

Нет схемы нигде. нашлось у кого нибудь на 15а 5s

ПравЕльно??Ты из какой деревни??

На 4 аккумулятора (4S)

Если по 2 паралельно то 6, а если по 3 паралельно, то на 3s будет 9. подключать можно.

Да отключает

Зарядка и шуруповерт подключаеться к одним и тем же клемам .плюс к плюсу,минус к минусу.Главное правильно подпаять акамулятори. Защита есть,если шурик мощний,возможно понадобится маленькая переделка.

От нуля в плюс по схеме, и будет счастье тебе.

2s это 8.4 v но не как не 12 v. скорее всего сгорит.

Да

Как вы предлагаете сделать будет не совсем корректно по отношению к логике бмс.

Нет. Только 3 s

Нет , это для 14,4 . для 18в нужно 5s

Литий 3.7...4.2v 3S 11.1...12.6v

Для контроля состояние батареи, чтобы не перезаряжать и не разряжать ниже рекомендуемого

Там защита стоит.

Да общие. Зависит от зарядного.

там по-моему всё подписано

Высокотоковые

Да

2акума значит 2с, 3значит 3с.

Да

Да,все работает и защита

Заостренную форму чего? Ампера? Это прекрасно работает с 12A. Я не знаю более 12A

Там защита стоит.

Вес логистики
0.035
Индивидуальное изготовление
Да
Каждая упаковка
1
Минимальная единица измерения
100000015
Название бренда
ReYeBu
Номер модели
Lithium Battery 18650 Charger PCB BMS Protection Board
Применение
Компьютер

Продано В
sell_by_piece
Происхождение
Китай
Размер логистики - высота (см)
3
Размер логистики - длина (см)
12
Размер логистики - ширина (см)
10
Состояние
Новый
Тип
Регулятор напряжения

Отзывы покупателей

D***v

Страна: RU Color: 3S 40A Доставка: Saver Shipping 11.12.2020

это уже третий модуль, первые два закончили одинаково плохо. внезапно напряжение на выходе падает до 8 вольт и все. доставка быстрая.

V***v

Страна: RU Color: 3S 40A Доставка: Saver Shipping 18.12.2020

пришло в антистатике завернута в пупырку и упаковано в пакет пупырку. плата рабочая

D***t

Страна: FR Color: 4S 40A Доставка: Cainiao Super Economy Global 24.03.2021

Очень хорошо. Схема соответствует описанию. Найдено идентично гораздо дешевле у других продавцов.

Покупатель

Страна: RU Color: 5S 15A Доставка: Saver Shipping 17.11.2020

Всё достаточно быстро, Заказываю у этого продавца второй раз. Доволен товаром и продавцом.

A***o

Страна: RU Color: 3S 25A Доставка: Saver Shipping 06.05.2021

Заказ получен. Продавцу спасибо!

Покупатель

Страна: RU Color: 3S 40A Доставка: Standard Shipping 08.02.2021

Упаковка хорошая, пока не проверил, отпишусь позже. За доставку спасибо продавцу, рекомендую.

D***v

Страна: RU Color: 4S 40A Доставка: Standard Shipping 21.11.2020

заказываю не первый раз, батарейки хорошие!

I***a

Страна: RU Color: 4S 40A Доставка: Standard Shipping 11.05.2021

товар отличный

V***s

Страна: GR Color: 2S 20A Доставка: China Post Registered Air Mail 26.11.2020

Οκ

R***v

Страна: RU Color: 3S 40A Доставка: Saver Shipping 08.02.2021

хорошо, быстро, работает норм

A***v

Страна: RU Color: 4S 40A Доставка: Saver Shipping 13.12.2020

Отличный товар.

V***v

Страна: RU Color: 3S 40A Доставка: Saver Shipping 10.02.2021

МОЛОДЦЫ!!!

B***s

Страна: BY Color: 5S 15A Доставка: Saver Shipping 21.11.2020

пока не проверял работоспособность.

R***i

Страна: DZ Color: 4S 40A Доставка: Cainiao Super Economy Global 02.04.2021

Спасибо вам

Литий-ионный аккумулятор 1S2S3S4S5S, 18650, зарядное устройство, печатная плата Плата защиты BMS, модуль Lipo Cell с балансировкой

Bulemon Store - Надежность 98.25%

#1 Люди кто брал 4s 40А как платы стоит брать у этого продавца

#2 1s сколько ампер?

#3 Подскажите пожалуйста плата 3s как реагирует на резкае нажатия на пуск в шуруповёрте не входит ли она в защиту?

#4 Привет самоделкинам! Как плата выходит из защиты? Зарядку не надо для выхода подключать? Если сама выходит, то через какое время?

#5 Для 18 вольтового шуруповёрта 4s подойдёт?

#6 3s 25A С балансировкой или нет?

#7 5S с балансиром?

#8 Здравствуйте, 2s сколько ампер по вашему мнению реально сможет вытянуть ? и какой максимальный ток может провести плата до ухода а защиту?

#9 5S нет схемы подключения. На плате B-, B1, 2, 3, 4, B+ и P-. А где P+? Может кто подскажет. Заранее спасибо!

#10 2s 2200mah заряжать можно? сколько ампер на выходе на акб выдает?

#11 Какую плату для 16,8в шурика брать?

#12 Для 18в какой именно брать подскажите пожалуйста

#14 ,

#15 Схема подключения 5s 15а есть у кого-нибудь, а то у продавца я не нашел?

#16 Кто пользовался 1s? на каком вольтаже он выключает заряд? у меня до 4.3 дошел, выключил сам, не хочется убивать батарею

#17 Для 14,4в Шурика какую плату взять?

#18 Можно подключить на плату 3s по 3 аккумулятора паралельно. то есть всего получиться 6

#19 Аккумулятор отключает при минимальном и максимальном напряжении?

#20 К каким клемам подключать зарядку, акуда шуруповерт? Защита от переразряда есть?

#21 Что значит на плате CD. FD?

#22 К пластине 2 s 20A, который является максимальное напряжение загрузки? Может быть подключен к 12 V?

#23 Есть ли сделать балансировки батареи при зарядке?

#24 Можно отрубить защиту,кратковременно подав питание с выводов "0" и"12.6" на выход "+" "-".Не пыхнет плата? Спасибо.

#25 Может быть использован для 5S Липо? Сколько бы крой Напряжение

#26 Это для 18в шурика?

#27 Шурик 12v купил литьевые АК 21700 40А какой бис нужен?

#28 Для чего эта плата? напишите, и как её применяют и чем дополняют? какой функционал???

#29 4s 40a, перезаряд/переразряд наблюдается на них? Проверял кто?

#30 Контакты P+, P- общие для зарядки и для нагрузки? Можно использовать старую зарядку?

#31 Доброго времени суток. Для платы 5s 15a где посмотреть схему подключения?

#32 А яки банки брать для цьой платы

#33 А что за дорожки CD и FD, в них надо что-то припаивать?

#34 В чем разница версий 2.0 и 2.3?

#35 3s c балансиром?

#36 Скажите пожалуйста, установил плату 4s 40a в акб шуруповерта . При удержании за патрон не срабатывает защита, почему?

#37 Здравствуйте, 2s сколько по вашему мнению реально сможет вытянуть ?

#38 4s 40a, перезаряд/переразряд наблюдается на них? Проверял кто?
