4S 40A Li-ion Lithium Battery 18650 Charger PCB BMS Protection Board with Balance For Drill Motor 14.8V 16.8V Lipo Cell Module

4S 40A Li-ion Lithium Battery 18650 Charger PCB BMS Protection Board with Balance For Drill Motor 14.8V 16.8V Lipo Cell Module

Name: 🛍 4S 40A Li-ion Lithium Battery 18650 Charger PCB BMS Protection Board with Balance For Drill Motor 14.8V 16.8V Lipo Cell Module
Brand: Активные компоненты
SKU: 32835902375
Price: 346.90 RUB
Availability: InStock
Rating: 5 (142 reviews)

76 Отзывов

141 Заказов

346,90₽

В наличии!

Перейти

Bulemon Store - Надежность 98.25%

Более 5017 подписчиков, дата открытия магазина 18.05.2011

Положительные оценки: 99% (1488)
Соответствие описанию: 98%
Отвечает на сообщения: 98%
Скорость отправки: 98%

Последнее обновление: 10.09.2024

Литий-ионный аккумулятор 1S2S3S4S5S, 18650, зарядное устройство, пе...

14 Отзывов

41 Заказов

114,81₽

Посмотреть

Последнее обновление: 11.09.2024

Защитная плата зарядного устройства для литий-ионных аккумуляторов ...

2 Отзывов

6 Заказов

234,54₽

Посмотреть

Последнее обновление: 10.09.2024

Integrated 10 low load resistance MOS tube, continuous discharge 40A, 100mA balanced current, for electric drill/sprayer/ LED lights/low power inverter.

4S 16.8V 40A lithium battery protection board (comes with recovery function-AUTO Recovery)

Scope: Nominal voltage of 3.6V, 3.7V lithium battery (including 18650,26650, polymer lithium battery)

Charging voltage: 16.8V - 18.1V

Continuous discharge current (upper limit): 40A (if the cooling environment is not good, please reduce the load current use)

Continuous charge current (upper limit): 20A

Note:this item is Balanced version .If you need other Version,please contact us.The 3 version price is different

Standard version: suitable for starting current below 60A, power 100W below the drill.(Not balanced function)

Enhanced version: for starting current below 80A, power 135W below the drill.(Not balanced function)

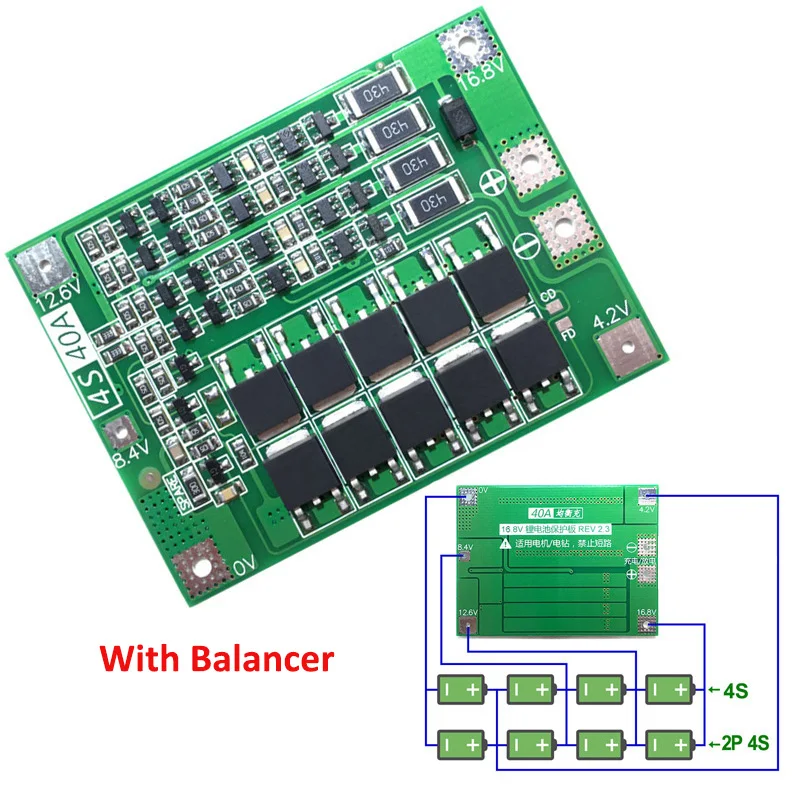

Balanced version: suitable for starting current below 80A, power 135W below the drill.(with balance)

Enhanced version Purchase link：Please click here

Note 1: The successful start of the drill requires three 15C-20C power battery, or six 10C-15C power battery (ordinary 18650 can not start the drill!!).

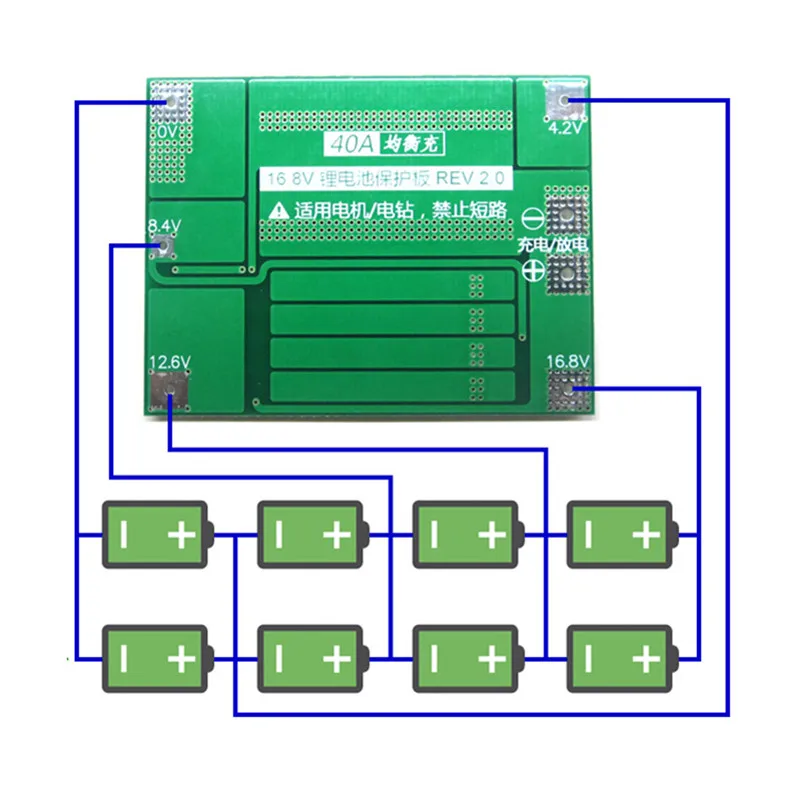

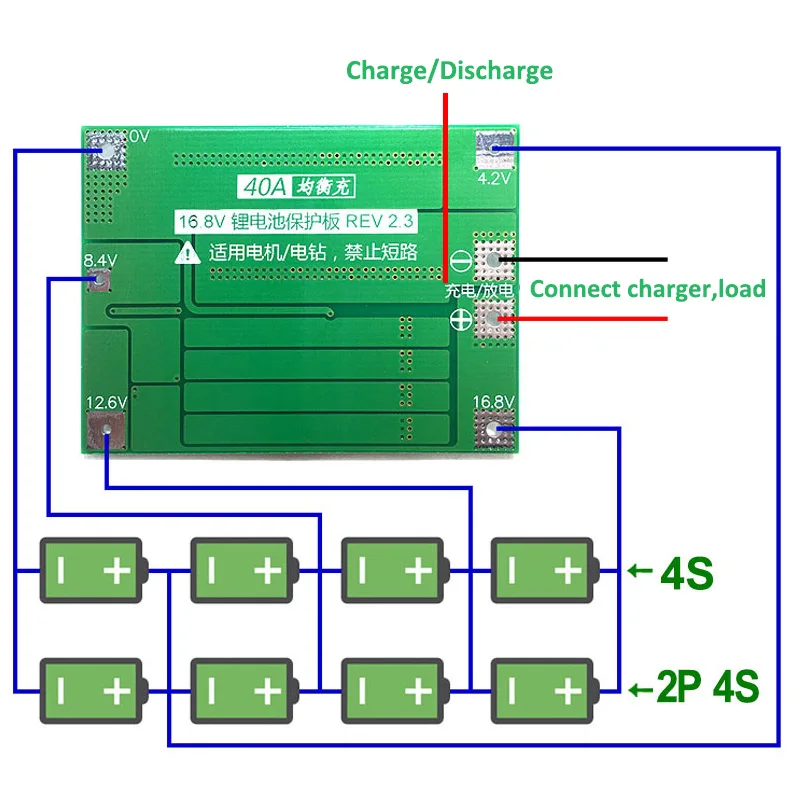

Note 2: strictly according to map wiring 0V, 4.2V, 8.4V, 12.6V, 16.8V, do not deliberately short circuit.

Note 3: When the load of the brush motor is used, try to connect a non-polar capacitor (withstand voltage above 25V, capacity 10uF-100uF) to the motor's positive and negative terminals to prevent the reverse spike from the motor. Break the MOS tube.

Note 4: 4 groups of batteries in series, please ensure that the voltage of each group of batteries, if not the same, please fill each battery separately and then use in series. The The Discharge test, the voltage drop faster battery that group is poor battery.

Да

АКБ заряди на полную.

Ток заряда она никак не ограничивает это и не надо это должен делать зарядник!Нет не стабилизирует и что тут видишь конденсаторы большой емкости,а?!Блин вы хоть вопросы адекватные задавайте,если знаний нет в электрике,так не лезьте туда!

Ни менее и не более четырех, а ровно 4. Иначе никак. Каждый аккумулятор по 3.7V

Эту можно поставить, только обороты станут меньше и в защиту будет уходить чаще. А так нужно 5s искать.

Схема приведена на картинке - на страничке товара.

Usd 3.76 с доставкой

Ютуб в помощь нужна замена резистора

У нас тоже все нормально работает, проверяйте контакты

Нет

Вообще не греется.

А почему нельзя заряжать? она же тоже для литиевых батареи

У меня переделан только 1 АКБ на 14в. и пока проблемы не было. На 12мм. переделано 4 АКБ и работают уже два года.

Сброс защиты, можно кнопку подпаять.

Лучше всего заменить на более мощный контроллер

Да. Я такую поставил на шуруповерт хитачи 14.4v.Уже год работае все ок.

От высоких токов

Да аккумуляторы заряжены до полного

Вообще-то должен потянуть, только в 18В лучше ставить 5 элементов, а не 4. (3,7В умножить на 5 будет 18,5 Вольт - самое то...)

Можно

Зарядка от кадмиевых аккумов заряжать может, но на многих шуриках она очень слабая. У меня например она всего на 400мА и выдает в холостом около 24В, заряжает долго и греется как утюг. Так что за 600р тут заказал зарядник на 3А 24В и плату Cc Cv для ограничения тока и напруги.

Тык плату посмотрите, там есть 4 резика разрядных и кучу транзюков с микрами - это и есть балансир

Можно. только смотри мощность зарядника.

Нет сам сделал 2 аккума на нем

Можно, 3 параллельно, 4 комплекта.

Я переделывал на 12 вольт Бош, использовано было 3 аккумулятора и плата, правда не эта, а белая с микроконтроллером.

16,8

Я ещё так долго под нагрузкой не работал.

После отпуска кнопки спустя несколько минут сама должна восстановиться по теории:)

Кз тут надо все проверять плату акумы кнопку пуска и сам движок Шурика вообще то Шурик не рассчитан на продолжительную тяжёлую нагрузку только. кратковременно в кнопке кстати тоже полупроводник

Начало с 0 и по возрастающей до 16,8в

Они и должны греться особенно если вкусы из разных партий или устройств

Скорее всего акакий дохнет менять а также рекомендуют покупать партию 4 акума а не собирать из разных пойдет недоразряд остальных 3-х и ????

Нет, купи 3s. Так даже дешевле

Поставить цифровой вольтметр или DC-DC преобразователь с индикацией процесса заряда

При зарядке 1 бонка умерла. Плата сгорела.

Да и мощьность не зависит от напряжения!типа было 12 вольт поствлю 14 или 16 вольт и будет мощнее,скорее быстро сгорит мотор!мощность зависит от тока,чем больше токоотдача ваших элементов питания тем мощнее будет ваша машинка,а по долготе использования за раз покататься играет роль ампер часы, тоесть чем больше ампер часов у ваших элементов питания,тем дольше будете кататься на машике!мощность вашего моторчика может быть указана либо в Ваттах либо в амперах!когда узнаете тогда смогу помочь!ну и фото элементов питания!

На банку не меньше 3.3

Есть такой нъюанс... Дорабатывается плата в этом случае, но методы не однозначные и лучше посмотреть инструкции на Ютубе.

18 В

4 для трёх аккумуляторов идёт 3s

Да напряжение нужно скорректировать до нужного значения.

Да,отсечка есть

Да

0 на плате минус 4,2 плюс последовательность по схеме. питание и зарядка через штатное зарядное устройство .через плюс и минус на плате.

Пойдет! она выдерживает 40а

Потому что режим зарядки должен быть “CCCV”. Зарядка должна обеспечить два условия: постоянный ток и постоянное напряжение (16,8 В)

ХЗ

У меня одна плата восстанавливается только после подключения к з/у, остальные практически моментально

Там где + и -, charge/load зарядка/нагрузка

Да есть

На али полно.

Да. это для 21 вольт максимум

Не знаю

Да

Считается, что надо брать с малым объемом (это АКБ с высокой отдачей мощности - Увеличенным С рейтингом) как их найти на Али? сложный вопрос. я взял высокотоковые с объемом 2600mAh и собрал на них. работают о лично. модель - icr18650-26fm. они розового цвета лот 8 шт. этого хватит. брал их много раз и все работют отлично. В шурике стоя эти же и я доволен его работой. Как-то так.

Да. на 4 аккумулятора. Работает хорошо. Можно даже на 3 аккума перепоять.

Батареи заряжать необязательно. они поставляются с зарядом 3,6 вольта. Подключите их к 4s, а затем заряжайте специальной зарядкой.

Для шуруповёрта брать нужно высокотоковые, например LiitoKala VTC5A (35A), VTC6 (30A), HG2 (25A). Покупать лучше в официальном магазине LiitoKala, меньше вероятность купить брак.

Нет нельзя так они для лития

Распределяет по всем. но они должны быть одинаковые по напряжению, изготовитель, ёмкость.

Если я правельно понимаю, то с 200-150ма. Из чего так понял так? Часть элементов заряжены на 4.2 v, a некоторые АКБ дополняются до 4.2(ниже заряд). думаю, что это и есть баласир, но этот момент начинается на токе 200ма. плата(видимо балансир) нагревается выше 50°. это мне не понравились. Это из наблюдений, саму электронику я не ведаю.

Обязательно, если хотите, чтобы долго жили аккумуляторы. да и балансировочные резисторы могут греться

Если превышен ток потребления, снимаете нагрузку (отпускаете кнопку шуруповерта, например) и снова можно работать. если правильно помню, зарядку надо подключать для разблокировки, если блокировка произошла из-за понижения напряжения на банках ниже допустимого

Ничего, купить другую плату. моторчик слишком мощный, ток превышает допустимый.

Хорошая работа, как можно скорее

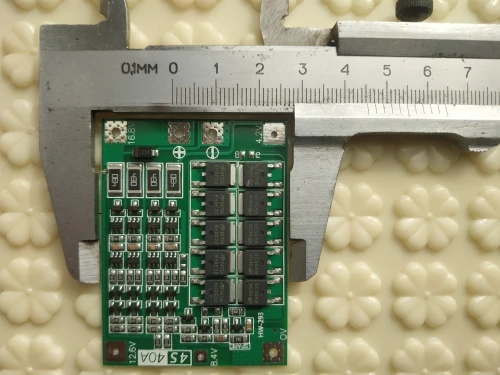

63 х 45 мм

Схема приведена на картинке - на страничке товара.

Нет

У меня на одном 3.5 v на остальных 4.2 после зарядки, а заряд больше не берёт, до подключения на всех банках было 4 v

Balance Current
100mA
Вес логистики
0.035
Индивидуальное изготовление
Да
Каждая упаковка
1
Минимальная единица измерения
100000015
Название бренда
ReYeBu
Напряжение электропитания
16.8V - 18.1V
Номер модели
Lithium Battery 18650 Charger PCB BMS Protection Board

Применение
Компьютер
Продано В
sell_by_piece
Размер логистики - высота (см)
3
Размер логистики - длина (см)
12
Размер логистики - ширина (см)
10
Состояние
Новый
Тип
Регулятор напряжения

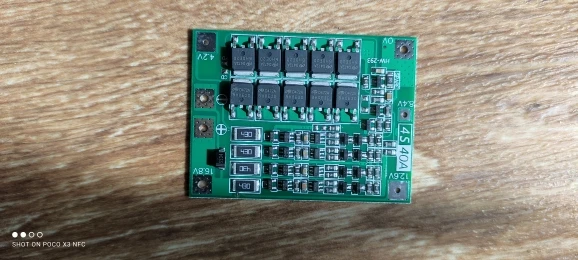

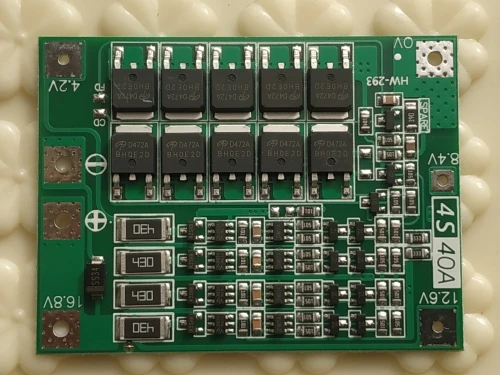

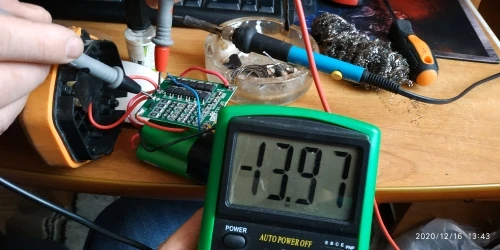

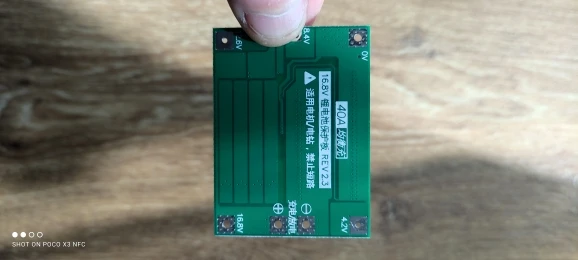

Отзывы покупателей

A***n

Страна: RU Доставка: Saver Shipping 21.11.2020

Заказали 19.10.20. Продавец отправил 20.10.20. Получили (Приморский край) 14.11.20. Плата нормальная, собрал аккумулятор для старого шуруповёрта, всё работает.

R***S

Страна: RU Доставка: Saver Shipping 31.03.2021

На визуальный осмотр- всё Ок'! На работоспособность пока ещё нет возможности проверить. Продавец отправил товар в день оплаты, получил в Сибири через 12-ть дней. Продавцу спасибо, рекомендую.

Д***в

Страна: RU Доставка: Saver Shipping 17.03.2021

Хорошо работает, при резком старте на шуруповёрте в защиту не уходит.

R***v

Страна: RU Доставка: Saver Shipping 09.05.2021

всё хорошо рабтает. Товаром доволен

V***o

Страна: RU Доставка: Saver Shipping 18.11.2020

Доставка быстрая. Всё как в описании. В работе пока не проверял, но заказываю не в первый раз. Работают все отлично. Спасибо продавцу!

Y***o

Страна: RU Доставка: Standard Shipping 07.03.2021

Спасибо. Все пришло. Монтаж качественный. Будем с ним работать.

K***v

Страна: RU Доставка: Standard Shipping 03.01.2021

Пока не проверил, так как аккумуляторы не смогли пересечь границу. На вид выглядят хорошо, упакованы были в индивидуальные антистатические пакеты и кучу пупырчатой пленки.

M***v

Страна: KZ Доставка: Cainiao Super Economy 12.03.2021

товар соответствует описанию,. продавец отправил быстро товар. советую данный товар у данного продавца

A***v

Страна: RU Доставка: Saver Shipping 30.11.2020

Аккуратно упакованно и стобильно доставлено в контрольное время.

R***r

Страна: RU Доставка: Standard Shipping 12.01.2021

Доставка очень быстрая. Товар пришёл хорошо упакованным. Не проверял, дополню отзыв.

K***v

Страна: RU Доставка: Saver Shipping 14.12.2020

Продавца рекомендую, всё оперативно, плату ещё не проверял, он по виду отличного качества, рекомендую.

G***r

Страна: RU Доставка: Saver Shipping 05.12.2020

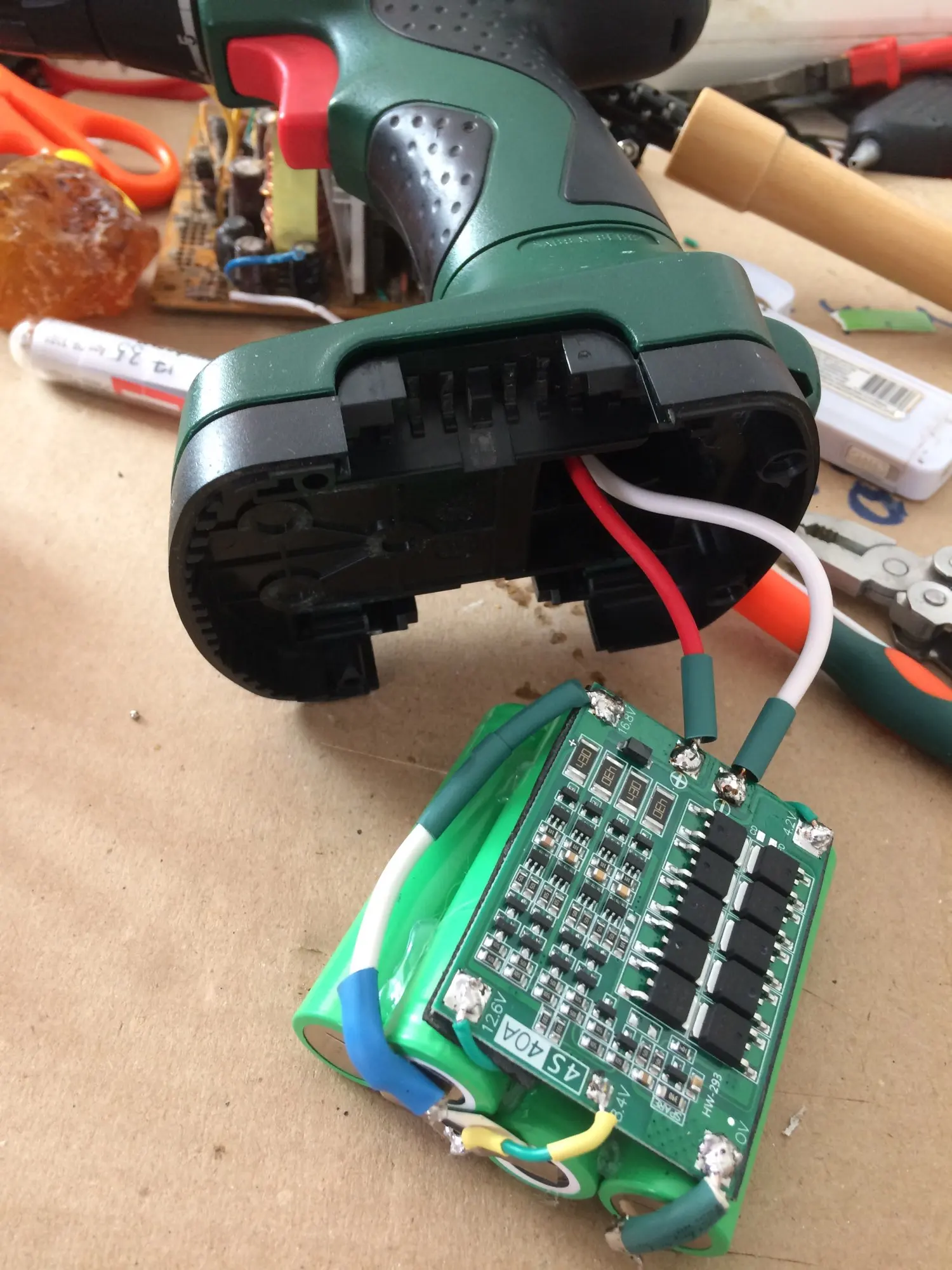

Брал для перевода шуруповерта Bosh 14.4v на литий. Банки заряжает до 4.2 в., отключает на 2.9в.Балансирует до сотых вольта.После сборки обязательно отмойте от флюса, чтоб мощные мосфеты не "зависали", т.к в их цепях управления мегаомные сопротивления.

V***o

Страна: RU Доставка: Standard Shipping 12.12.2020

До Самары доставили за 17 дней. Всё ок.

S***v

Страна: RU Доставка: Saver Shipping 15.01.2021

нормально как сделаю отпишусь...

P***v

Страна: RU Доставка: Saver Shipping 17.12.2020

Быстро. Прошлый БМС был рабочий, этот не проверял

K***a

Страна: RU Доставка: Saver Shipping 30.11.2020

пришло быстро, совместили с другими посылками.

A***.

Страна: RU Доставка: Saver Shipping 30.03.2021

упаковка отличная, дошло быстро

S***v

Страна: RU Доставка: Saver Shipping 25.03.2021

Качество хорошее.

S***n

Страна: RU Доставка: Standard Shipping 11.12.2020

отлично платы пришли

A***t

Страна: RU Доставка: Saver Shipping 09.01.2021

Работают

K***v

Страна: KZ Доставка: China Post Registered Air Mail 28.03.2021

пришел в течении 3 недель, уже собрал шуроповерт, все работает

R***o

Страна: UA Доставка: Saver Shipping 30.11.2020

Доставка 2 недели, упаковано хорошо, на вид качеством доволен, работоспособность проверю, когда аккумуляторы доставят.

V***k

Страна: US Доставка: Saver Shipping 23.12.2020

Заказ был в пути около четырех недель. Плата была хорошо упакована. Рекомендую продавца.

I***u

Страна: US Доставка: Standard Shipping 18.04.2021

Заказ пришел быстро большое спасибо

P***v

Страна: BG Доставка: Cainiao Super Economy Global 09.03.2021

Правильный продавец, я рекомендую его.

S***n

Страна: US Доставка: Saver Shipping 18.03.2021

Не проверял аккумуляторы еще в дороге.

J***a

Страна: ES Доставка: Saver Shipping 09.02.2021

Я прибываю быстро.

Покупатель

Страна: CH Доставка: Yanwen Economic Air Mail 17.11.2020

Ок .. Мерси

M***m

Страна: UY Доставка: Standard Shipping 23.03.2021

Отлично, я рекомендую!

A***k

Страна: UA Доставка: Saver Shipping 29.12.2020

спасибо быстрая достовка

S***a

Страна: BY Доставка: China Post Registered Air Mail 01.02.2021

Ок

Y***v

Страна: FR Доставка: Saver Shipping 30.01.2021

Хорошо!

Y***V

Страна: RU Доставка: Saver Shipping 20.12.2020

плата не рабочая, на выходе напряжение ниже чем на АКБ, при старте падает до 3 волт

V***v

Страна: RU Доставка: Saver Shipping 25.04.2021

Брак плата одна не работала вообще другая раний старт уход в защиту

A***t

Страна: RU Доставка: Saver Shipping 09.01.2021

Норм

Покупатель

Страна: CH Доставка: China Post Registered Air Mail 09.03.2021

Биен

V***v

Страна: RU Доставка: Saver Shipping 25.04.2021

К сожалению плохие платы брак

4S 40A Li-ion Lithium Battery 18650 Charger PCB BMS Protection Board with Balance For Drill Motor 14.8V 16.8V Lipo Cell Module

Bulemon Store - Надежность 98.25%

#1 Подскажите, туда же можно подключать аккумуляторы без защиты, эта плата и есть защита?

#2 Шуруповерт Бош, на второй скорости уходит в защиту. На первой проблем нет ср стартом. Как решить данную проблему?

#3 Ток зарядки ограничивает? стабилизирует?

#4 Подскажите пожалуйста, для шуруповерта на 16,8v эта плата подойдёт? и сколько надо аккумуляторов?

#5 Подскажите какую плату надо для 18 вольтового шуруповерта под аккумуляторы 18650

#6 Как собрать схему из 4 аккумулятора

#7 За сколько брали?

#8 при резком нажатии, отрубает Шурик, как исправить проблему?

#9 Всем привет. Собрал схему все работало, пришло время зарядки не заряжается??? Зарядка рабочая проверил.

#10 Можно на эту плату подключить 3 аккумулятора?

#11 Кто подскажет, плата сильно греется при зарядке аккумов?

#12 Можно ли заряжать зарядкой от ноута 19 в?

#13 Что за мосфеты стоят ? не перегорают после защиты от переразряда ? делаю сборку 4s7p очень важен параметр отключения при разряде

#14 Кто подскажет, для чего на плате два маленьких места для пайки подписанные CD и FD ? Заранее спасибо.

#15 Привет всем, скажите пожалуйста что делать если при зажатие патрона шуруповёрт уходит в защиту и выходит после поставки на зарядное?

#16 Подойдет плата для 14.4в.? интерскол

#17 Подскажите, для чего на плате между + и - стоит диод шоттки SS34

#18 Подключил 4 аккумулятора как на схеме, на выходе показывает 11в. Как так?

#19 Подскажите на 18в шурик можно ставить 4s или не потянет?

#20 Можно ли паралельно подключить больше батарей для 4s для увеличения емкости? и сколько?.Спасибо.

#21 Подскажите пожалуйста кто переделал шуруповёрт. Подключать плату к родной зарядке можно? Тыкните ссылку на схему или ресурс с описанием. Спасибо.

#22 Эта плата с балансиром идёт или нет

#23 Переделать шуруповерт на литий А можно заряжать его родным зарядным устройством

#24 Я так понимаю полный заряд это 16.8v, если шуруповёрт на 14.4v, не сгорит ли он?

#25 Можно на эту плату подключить 12 аккумуляторов?

#26 Кто нибудь переделывал Bosch 12v на 4 АКБ? На родной зарядке al1404 работает? И отключает ли зарядку,защищая от перезаряда,лампочка гаснет на зарядке?

#27 Чем заряжать,какое надо напряжение ?

#28 Плохая плата. D472 задымились и сгорели. Расчитаны по дата шиту на 25v, 55a. Но дыма было много. Шурик отработал под нагрузкой всего 5 минут.

#29 Скажите, если именно эта плата ушла в защиту, как снимается защита? Только подключением к зарядке? Или после того как отпустил кнопку?

#31 В какой последовательности паять эту плату?

#33 У меня на одном 3.5 v на остальных 4.2 после зарядки, а заряд больше не берёт, до подключения на всех банках было 4.2 было. подскажите в чём причина кто знает ?

#34 Подскажите пожалуйста. можно ли подключить всего три батареи, а не 4

#35 Нужен совет,надо собрать на 14,4в акб,в корпус акб 8 банок не влезает,получается либо 4 либо 8 банок использовать?

#36 А индикация заряда и сети, как реализовать?

#37 Села полностью одна из банок, на выходе стало 12 вольт как на 3S, защита никак не отреагировала, почему???

#39 При разрядке сколько должно быть вольтаж

#41 Сколько для зарядки подавать Воль и ампер для 4х банок ?

#42 Добрый день, подскажите 3 аккумулятора к ней можно подключить？или только 4？

#43 Ребятки подскажите плиз!!! Он заряд будет брать только после полного разряда? А то подключаю 18в 1а он на кз сразу идет при действующем заряде 16,2в. Заранее спасибо.

#44 Подскажите при напряжении менее 3 вольт на банке нагрузку отключает?

#45 Если на этой плате собрать пуско зарядное устройство, для авто, она потянет?

#46 А как заряжать,разряжать?полную схему подключения можно?

#47 DeWALT 12v переделать на такую плату можно? по размерам идеально.

#48 Подскажите, почему нельзя заряжать зарядкой от ноутбука 19 в, если понизить вольтаж на ней сопротивлением до 16 в?

#49 На каком напряжении срабатывает отсечка крутящего момента при максимальной разрядке bms?

#50 Долго восстанавливается после сработка защиты от перегрузки/кз.

#51 А куда впаять разъём для зарядки

#52 Балансировка есть?

#53 Где взять зардное к нему родного у меня нет

#54 Я могу зарядить его с помощью 19 V или больше? Безопасно ли?

#55 А есть где даташит по данной плате? Как увеличить ток защиты?

#56 Эта плата будет каждый аккумулятор защищать от перезаряда и переразряда?

#57 Для Шурика какие брать 18650?

#58 Пойдёт для шуруповёрта, без доделок ?

#59 Чтобы положить батареи в 4S который напряжения нагула необходимо загрузить батареи.? Спасибо

#60 Посоветуйте какие брать аккумуляторы

#62 Эта плата заряжает акамуляторы по отдельности до полной зарядки или пока один из них ни зарядится полностью

#63 Какой ток баланса?

#64 Если заряжать 19 v 1.4a обязательно понижать напряжение 16.8v? спасибо!

#65 После срабатывания защиты, дальше можно работать? Не надо подключать зарядку для разблокировки?

#67 Привет ли это бмс действительно balansuje напряжение для любой цели ли ściema sprawdzał кого-то

#68 Какой размер платы?

#69 Как собрать схему из 4 аккумулятора

#70 Можно на эту плату подключить 3 аккумулятора?

#71 Подскажите, кто в курсе - заряд по АКБ распределяется при помощи платы или как получится?

Отзывы покупателей

Д***в

R***v

V***o

Y***o

K***v

M***v

A***v

R***r

K***v

G***r

V***o

S***v
