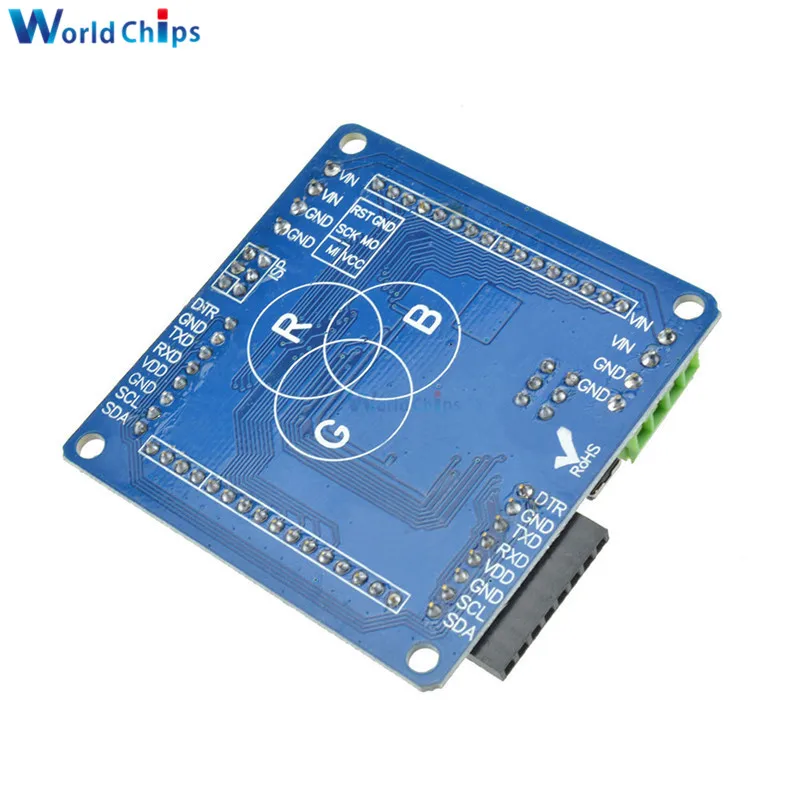

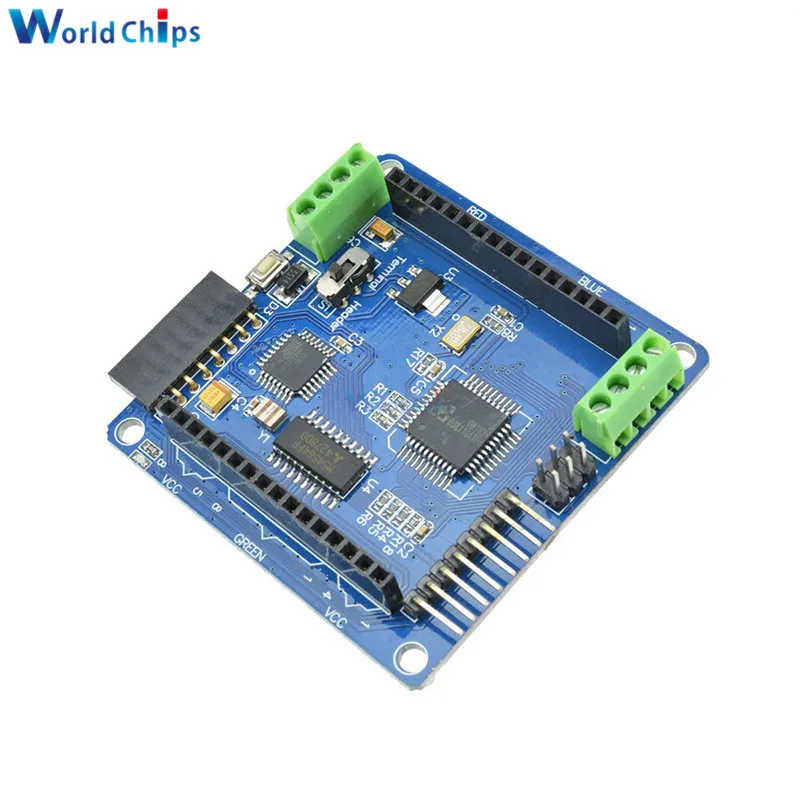

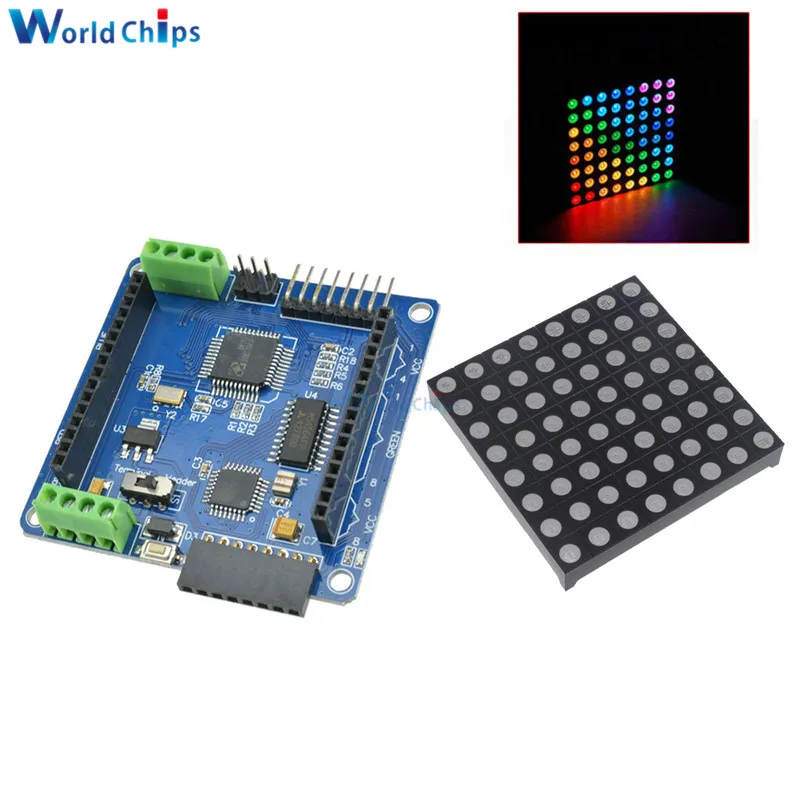

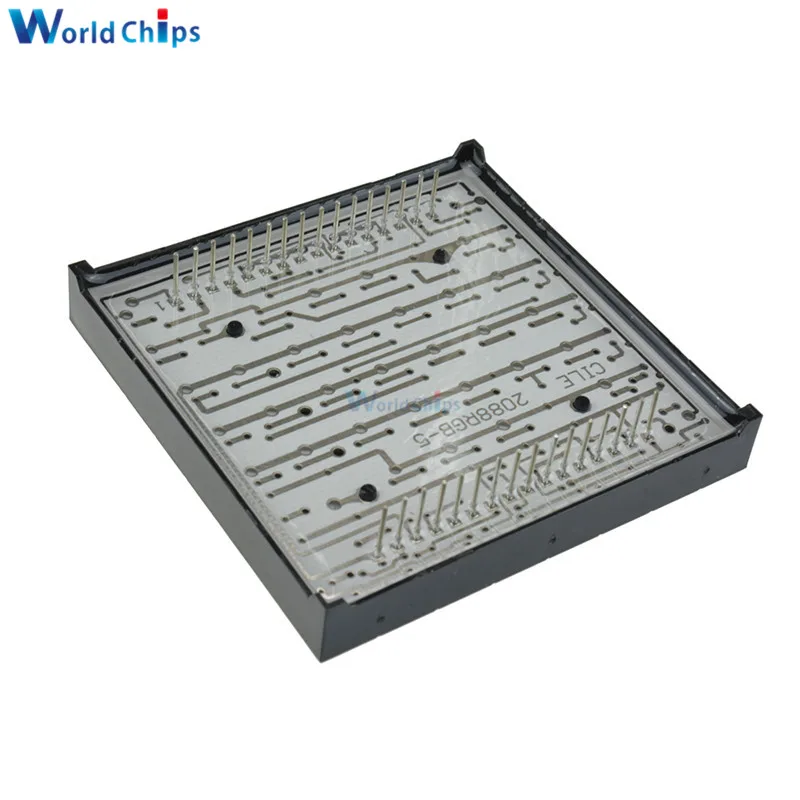

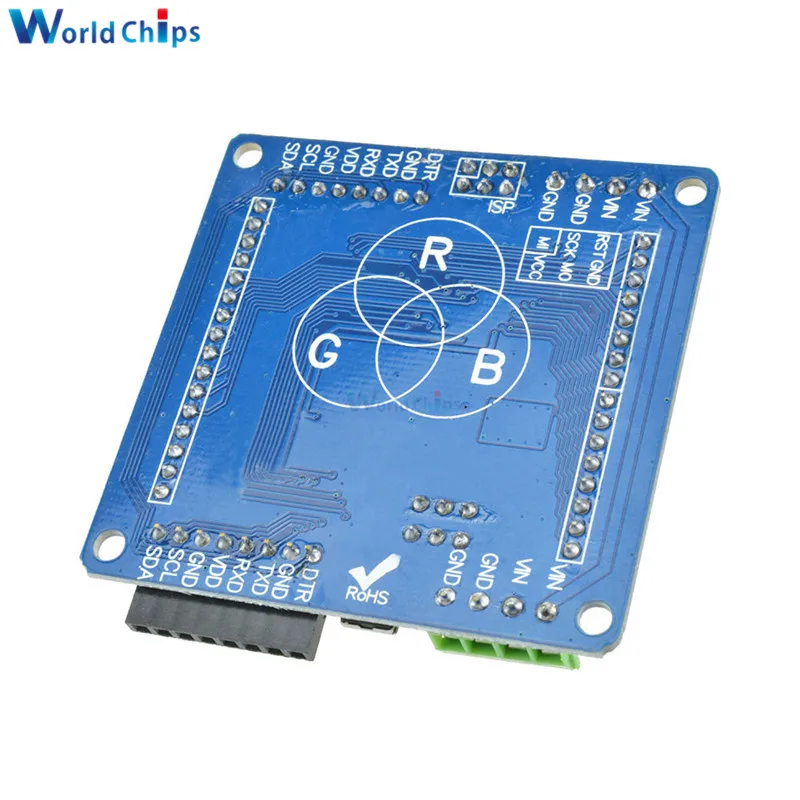

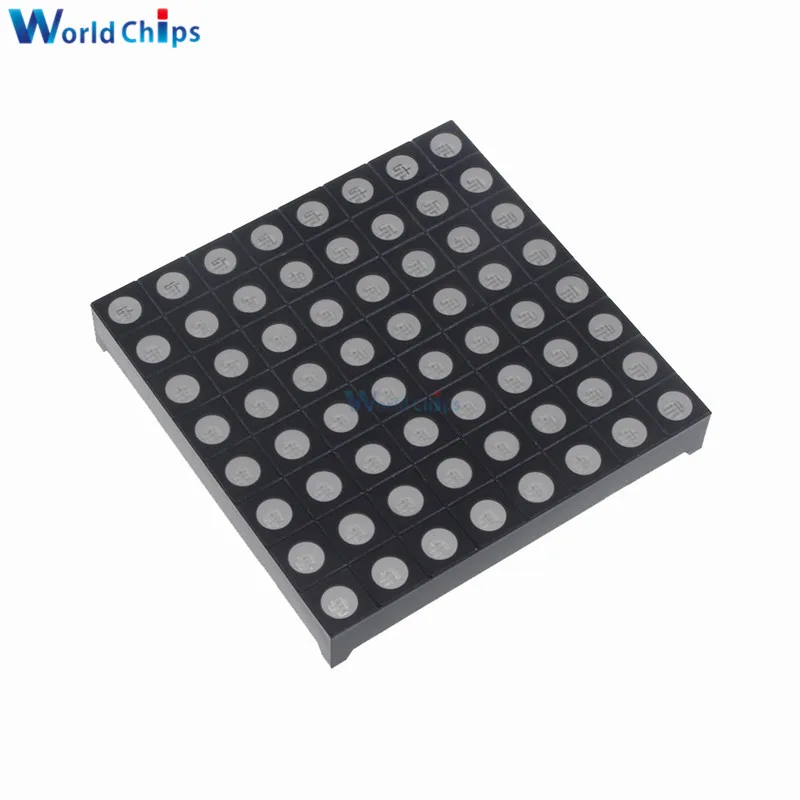

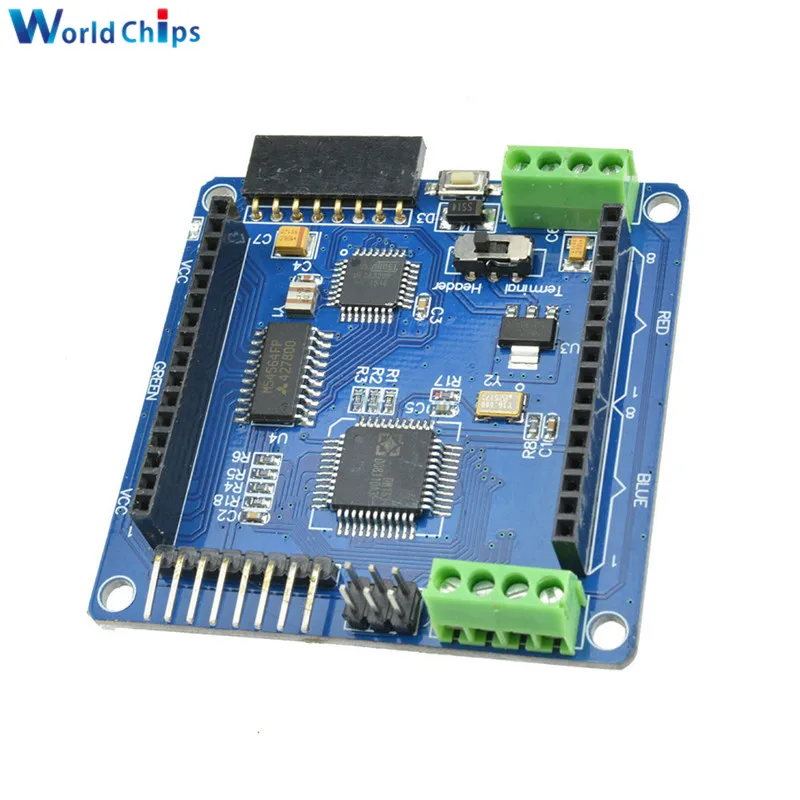

Плата драйвера 8x8 8*8 RGB модуль светодиодной матрицы + полноцветная Радуга V2.0 Mini Dot Matrix RGB LED Driver Shield для Arduino AVR

Схема драйвера основана на 3 драйвере потока постоянного тока MBI5168 и драйвере источника M54564 Дарлингтона, соединяет M54564 с одним драйвером постоянного тока DM163. Чтобы лучше управлять RGB матрицей и достичь их максимальной производительности, мы используем на плате профессиональный светодиодный драйвер DM163 с помощью DM163, для Colorduino получает три 8 + 6 битных канала аппаратного управления PWM светодиодный да, освобождая ATMega328P от необходимости реализации его в программном обеспечении. И DM163 включает регистры переключения передач, фиксаторы данных, 8 × 3 канала постоянного тока и 64x256 серого уровня PWM для каждого цвета! Каждый канал обеспечивает максимальный ток 60 мА. Итак, каждая точка RGB теоретически имеет 256 × 256x256 = 16777216 цветов (16 миллионов), и легко использовать 6-битный регистр коррекции для калибровки текущей погрешности для каждого цветного светодиода Этот экран можно программировать через USB-адаптер FT232Питание подается либо штырьковыми разъемами, либо через 2 комплекта мини-винтовых клемм, выбирая между ними слайд-переключатель. Со стороны пастуха вы можете просто использовать источник питания 5 В, а со стороны клеммы теперь поддерживает источник питания 6,2-7,5 в, более 7 в вызовут лихорадку DM163, и питание более 9 в может сжечь вашу плату. Контакты с краями платы включают RX, TX и DTS, которые могут использоваться для перепрограммирования встроенного чипа ATmega, а также SCA и SCL для связи I2C. Зеленый светодиодный на передней части платы указывает на питание, хотя он в основном затемняется, как только вы подключаете матричную панель.Если у вас есть Arduino UNO, но вы просто хотите управлять RGB светодиодной матрицей, вы можете рассмотреть этот цветной экран, он совместим с Colorduino v2.0. Чтобы она заработала, вам нужна светодиодная матрица RGB, Для получения дополнительной информации об этом продукте посетите страницу Вики Посылка 1 х RGB Led 1x матричный драйвер
