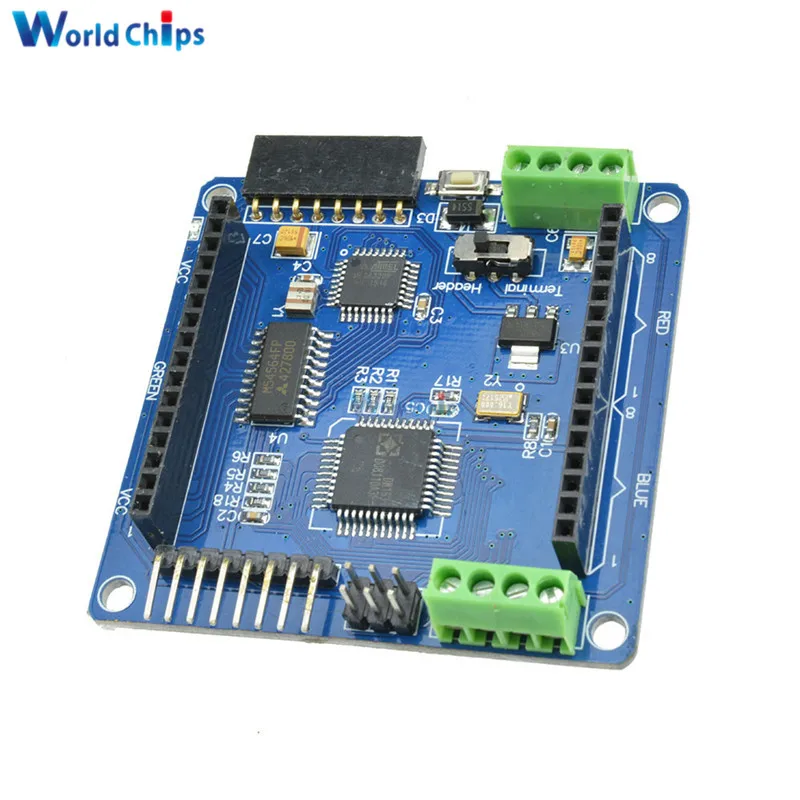

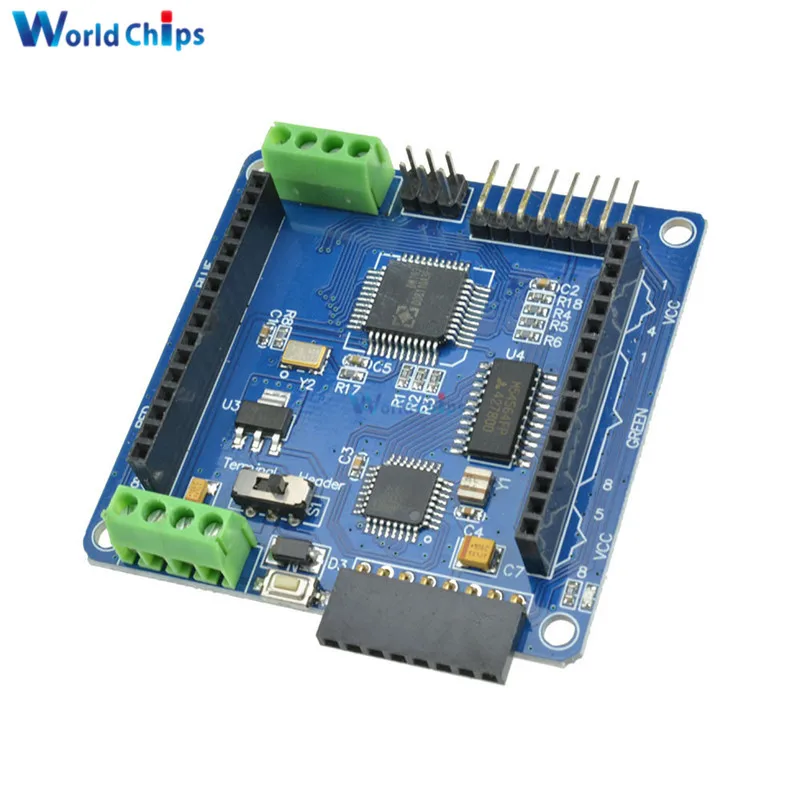

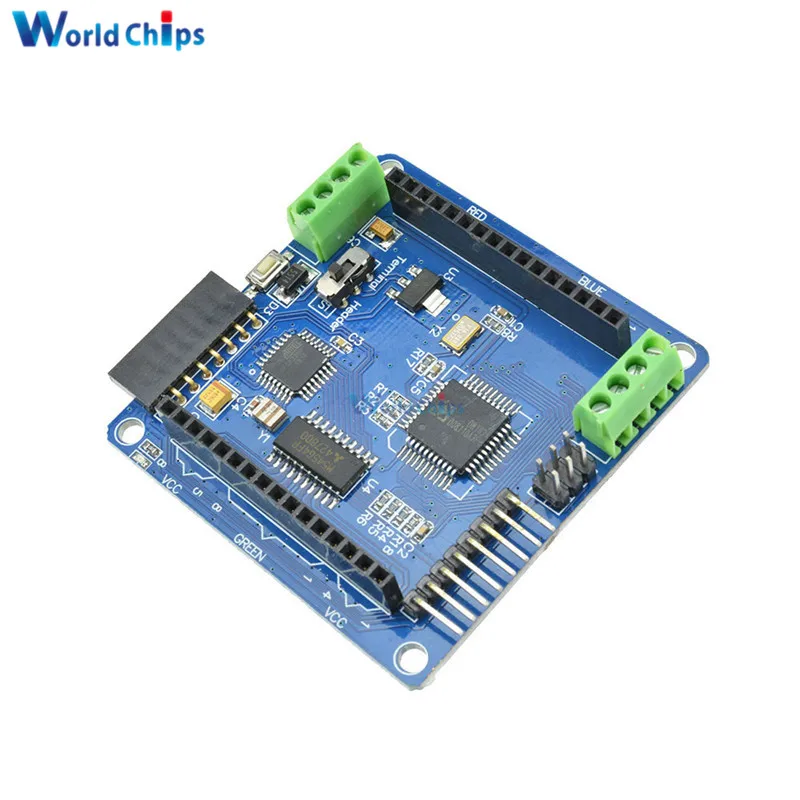

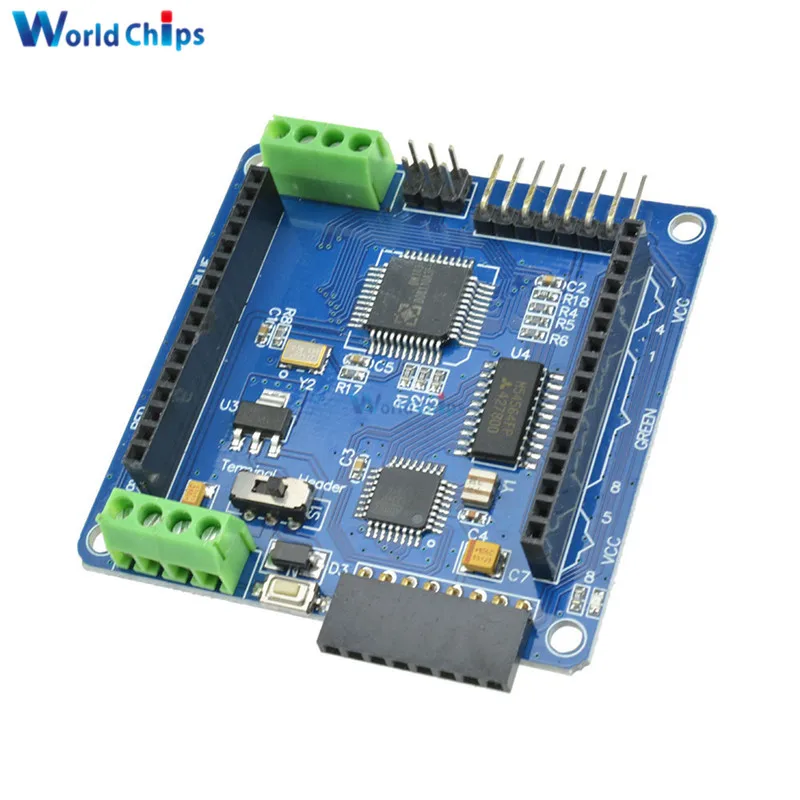

Схема драйвера на основе 3 драйвера постоянного тока MBI5168 и драйвера источника M54564 darlington, Colorduino соединяет M54564 с одним драйвером постоянного тока DM163. Для того, чтобы лучше управлять матрицей RGB и достичь их лучшей производительности, мы используем профессиональный светодиодный чип драйвера DM163 на борту, используя DM163, colorduino прибыли три 8 + 6-bit от проверенных поставщиков оборудования ШИМ-Управление светодиодный, освободив ATMega328P от того, чтобы осуществить его в программном обеспечении. И DM163 включает в себя регистры сдвигов, защелки данных, 8 × 3 канала постоянного тока и 64x256 серый Уровень ШИМ для каждого цвета! Каждый канал обеспечивает максимальный ток 60 мА.
Таким образом, каждая точка RGB имеет 256 × 256x256 = 16777216 цветов (16 миллионов) в теории, и она проста в использовании с регистратором коррекции 6 бит для калибровки текущей ошибки для каждого цветового светодиода

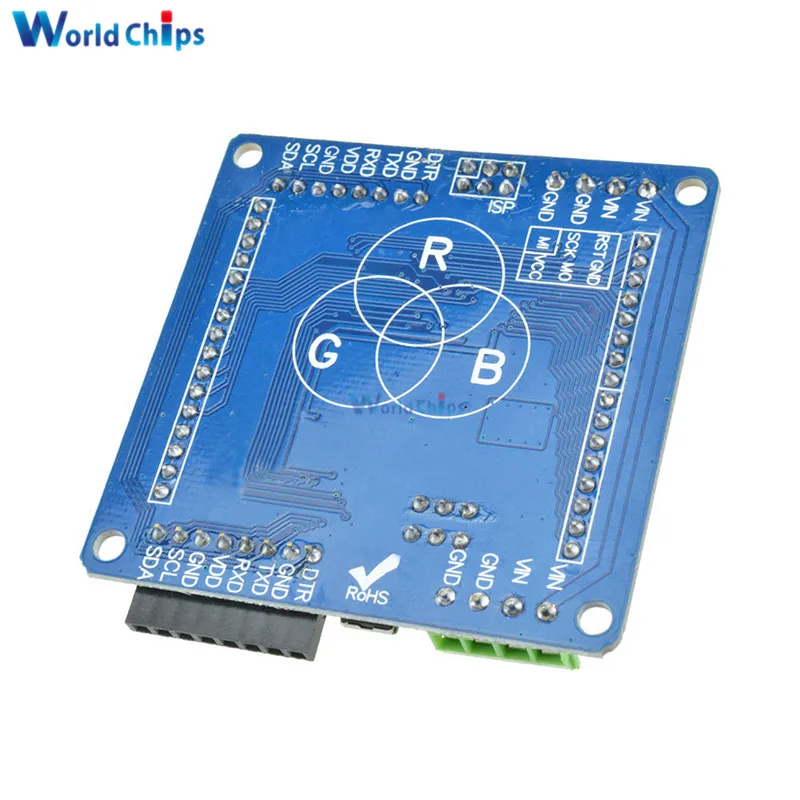

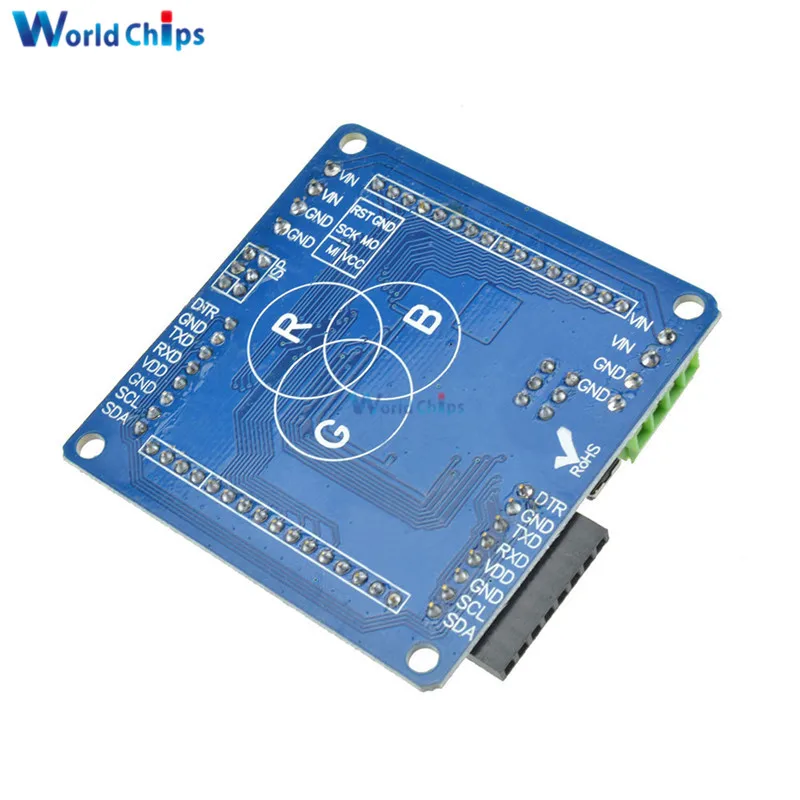

Этот щит можно программировать черезFT232 USB адаптер Питание поставляется либо штыревыми соединителями, либо через 2 комплекта мини винтовых клемм, между ними выбирается скользящий переключатель. С пасущему сбоку, вы можете просто использовать Wi-Fi 5V источника питания, и в терминал, теперь поддерживает 6,2-7,5 V источника питания, более 7 в вызовет лихорадку DM163 и более 9 в может сжечь вашу доску. Штифты, выложенные по краю платы, включают RX, TX и DTS, которые могут быть использованы для перепрограммирования бортового чипа ATmega и SCA и SCL для связи I2C. Зеленый светодиодный индикатор на передней части платы указывает на мощность, хотя он в основном затемнен, как только вы подключите матричную панель.Если у вас есть для Arduino, но просто хотите управлять светодиодный RGB матрицей, вы можете рассмотреть этот цветной экран, он совместим с Colorduino v2.0.
Для того, чтобы он работал, вам должен быть нужен светодиодный RGB-матрица.
Посылка включает:
1 шт. x полноцветный Радужный цвет duino V2.0 матрица RGB светодиодный драйвер щит для Arduino DI
