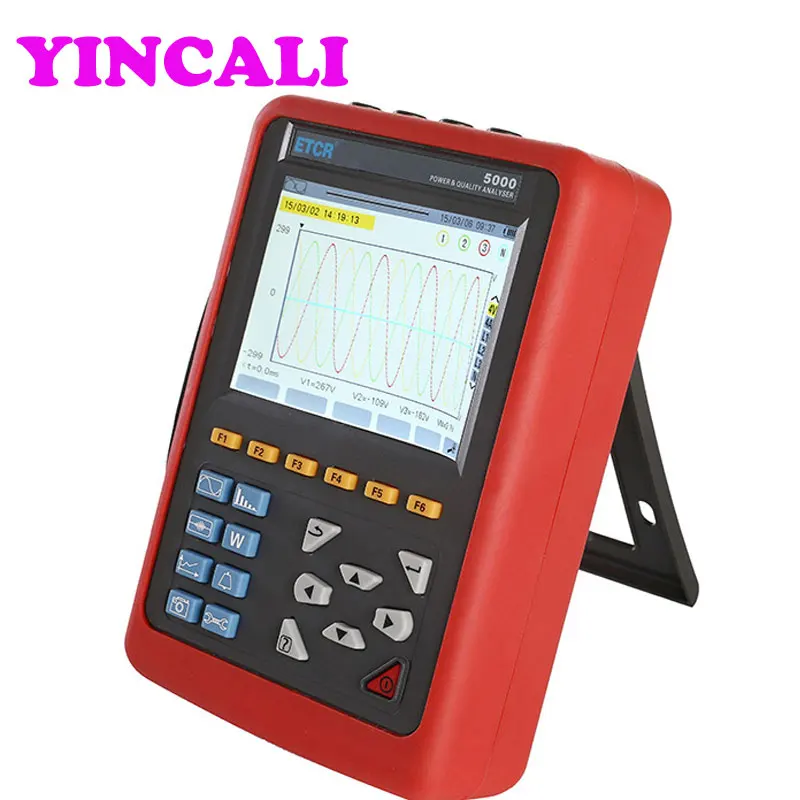

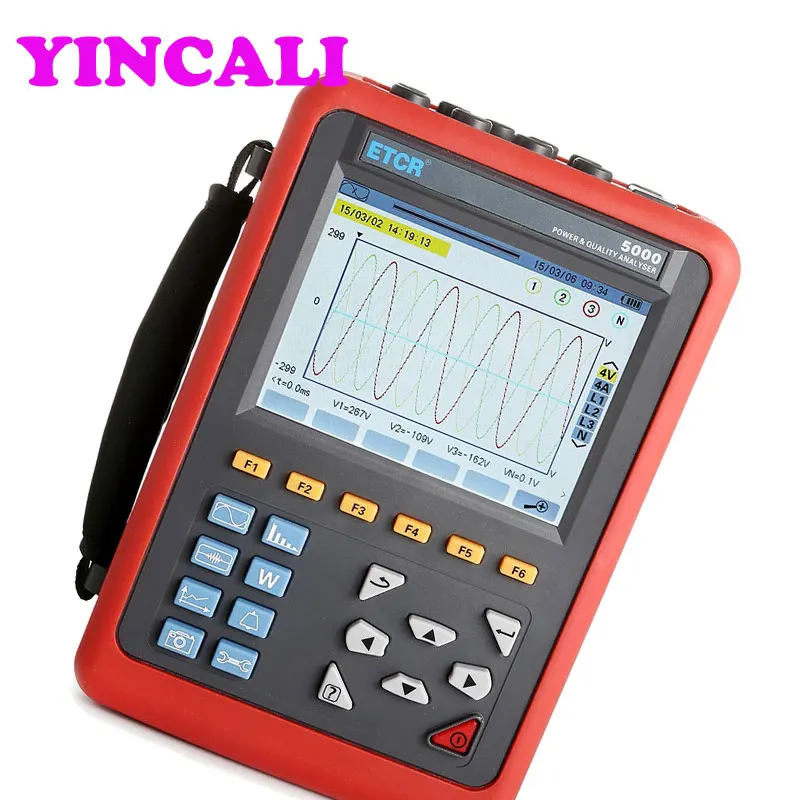

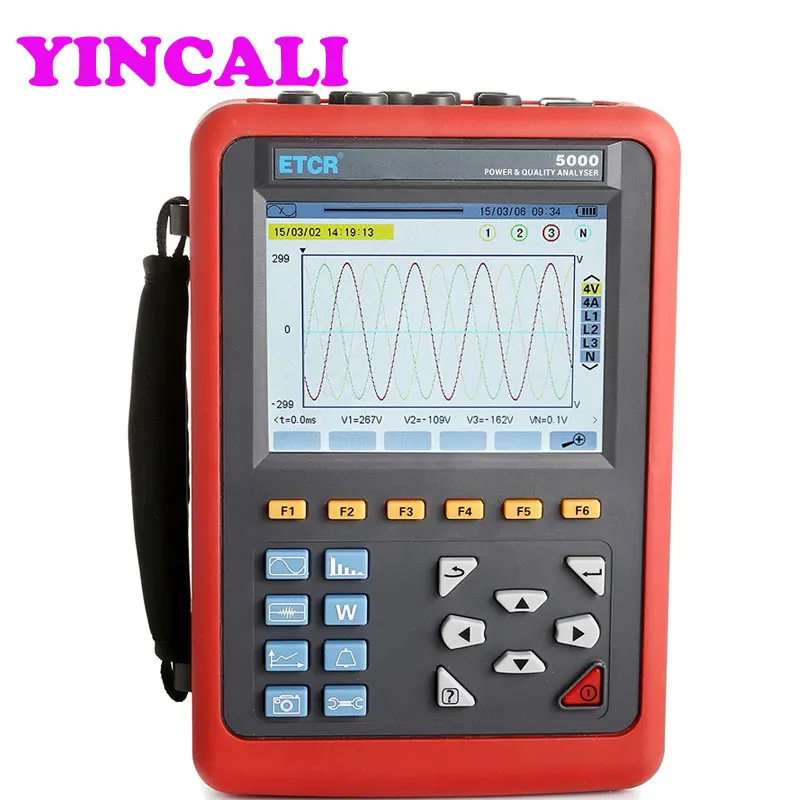

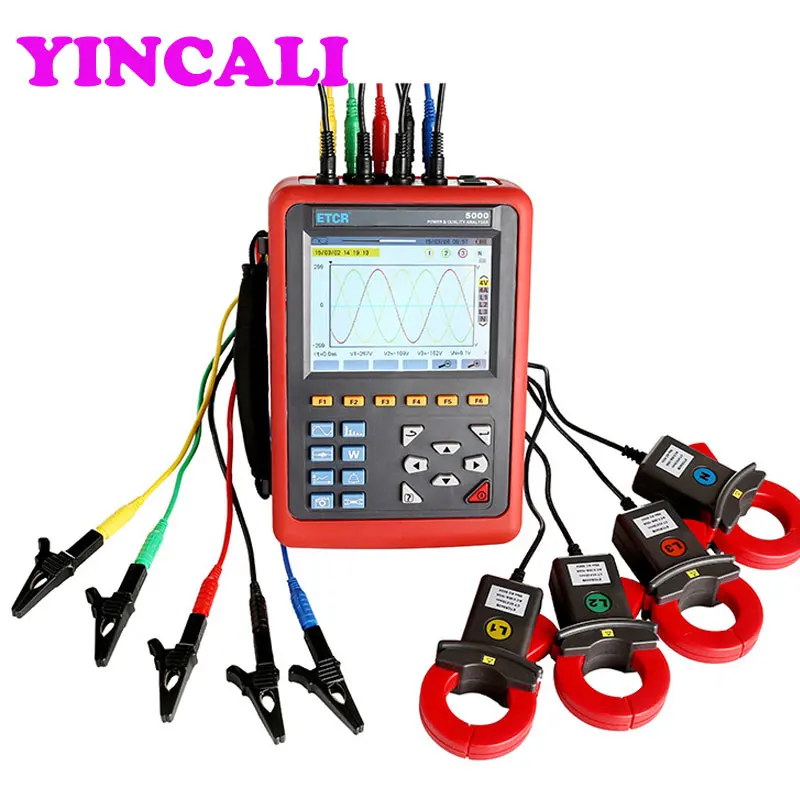

Мощность Анализатор качества ETCR5000 3 фазы Мощность монитор наблюдения за качеством 4-канальный тока и измерение напряжения с ETCR068B токовые клещи
1:Анализа и диагностики всех параметров напряжения, таких как напряжение, ток, мощность, энергия, гармоника и фаза.
2:Настройте 4 модели с 16 токовыми зажимами для работы с различными точками.
3:4-канальный измерения тока и напряжения, в то время как захват и запись параметров мощности и сигналов.
4:Напряжение в линии: ниже 600 в
ETCR5000 анализатор качества питания, Основная функция:
◆Transient функцию записи
Мониторинг мгновенного изменения параметров напряжения в сети, включая изменения тока, перенапряжения, всплеск тока, задержку и короткое питание, временное перенапряжение, ток удара и мгновенное искажение напряжения в катушке. Инструменты могут быть использованы для магазина 150 наборов переходных частот сигналов в одно и то же время.
◆Starting текущий контроль
Мониторинг импульсного тока линии и пускового тока, когда начинается электрическое оборудование, помогает правильно сконструировать емкость. Может отображаться кривая роста/падения RMS в процессе запуска, кривая конверта токового тока, форма волны 4 каналов тока и 4 канала напряжения. Запись около 100 с после триггера, хранение мгновенной кривой тока/напряжения и волны каждого цикла в 100 с.
◆Трендовая функция записи и хранения карт
Храните все тестовые параметры основных тестовых функций (Urms, Uthd, Ucf, Uunb, Hz, Vrms, Vthd, Vcf, Vunb, PST, Arms, Athd, Acf, Aunb, KF,W, VAR, VA, PF, COS & phi;, TAN & phi;),50 гармоник напряжения, 50 гармоник тока. И создать кривую тренда. Записывайте данные в течение длительного времени в соответствии с требованием (одновременный выбор 20 параметров для записи данных один раз в пять секунд, вы можете записывать около 300 дней.).
◆Alarm функция
Установите предельные значения в соответствии с требованием, отслеживая значения, независимо от того, будет ли overshoot, если будет генерировать журнал будильника, например: напряжение, ток, небаланс, коэффициент гармоник, частота, активная мощность, суммарный коэффициент гармонических distor-ный. Вы можете настроить 40 различных будильников, каждая группа может задать различные параметры мониторинга (включая 50 гармоник, в общем 123 различных параметров) и предельные значения, также может установить короткое время перезаписи. В журнале может быть до 12800 сигналов тревоги.
◆Snapshot функция
Любой экран может быть сохранен (моментальный снимок экрана), в то же время автоматически записывается время и режим тестирования. Например, может сохранять напряжение и форму тока, гармоническую таблицу бар, схему phasor и т. д. может сохранять до 60 моментов экрана.
◆Communication функция
Подключается к компьютеру через USB; Программное обеспечение для мониторинга может отображать форму анализа качества мощности, считывать переходные сигналы, записывать трендовые карты, записывать сигнал тревоги, делать скриншоты и отображать на компьютере.
◆Setting функция
Пользователь может задать настройки времени и даты, настройки контрастности и яркости экрана, определение цветов Кривой каждого этапа.
Выбор типа подключения к сети.
Конфигурация типа сенсоры тока и напряжения соотношениями.
Выберите Меню на китайском или английском языках.
◆Вспомогательное меню на китайском/английском языках
Для получения соответствующей информации на каждом стадии работы можно нажать кнопку «помощь».

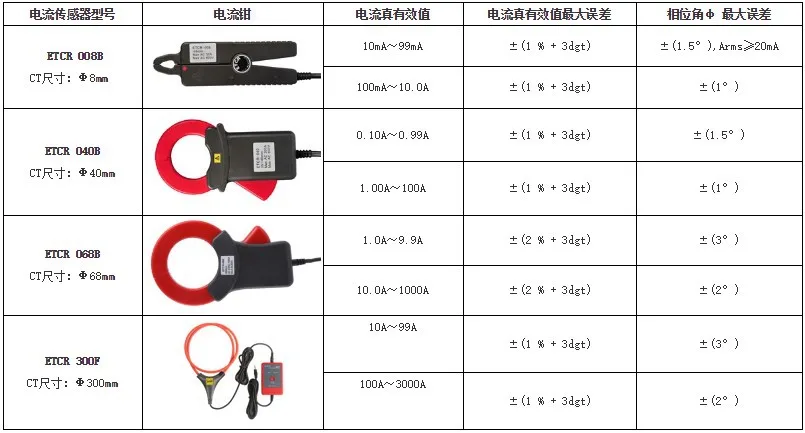

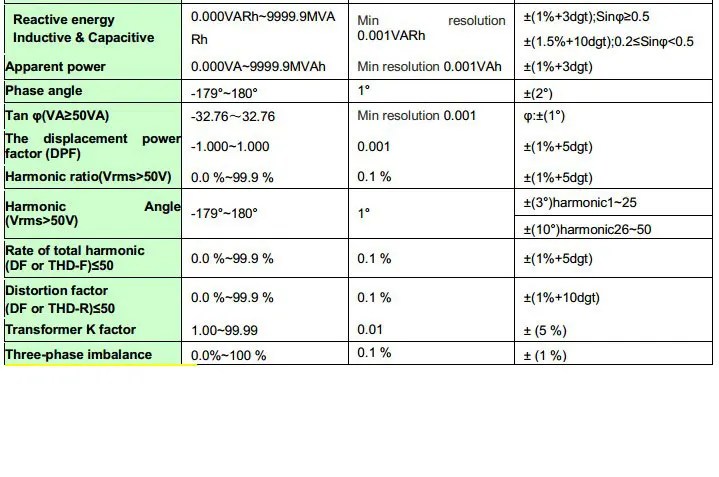

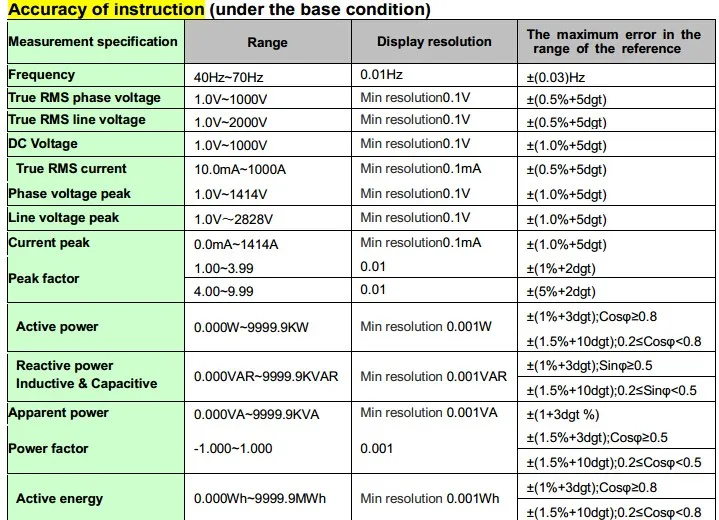

Мощность питания Перезаряжаемые литий-ионный аккумулятор пакеты 9,6 V, зарядное устройство резервного копирования. Батарея индикатор Символ батареи показывает свалку энергии. Когда напряжение слишком низкое, автоматическое отключение после 1 минуты. Мощность потребления Текущее расход стандартного теста 490 мА, непрерывная работа в течение 8 часов. Дисплей режим ЖК-дисплей цветной экран, 640 dots× 480 точек, 5,6 дюйма, дисплей области: 116 мм × 88 мм. Размеры зажима 008B небольшой sharp токовые клещи: 7,5 мм × 13 мм; (По желанию) 040B круглый токовый зажим: 35 мм × 40 мм; (По желанию) 068B круглый токовый зажим: 68 мм × 68 мм. (Входит в заказ) 300F гибкий датчик тока катушки (с интегратором): ф300 мм;(По желанию) Размеры инструмента Длина × Ш × В: 240 мм × 170 мм × 68 мм. Количество каналов 4U/4I. Фазно-фазное напряжение 1,0 V ~ 2000V. Фаза-нейтраль напряжения 1,0 V ~ 1000V. В настоящее время 008B токовый зажим: 10 мА ~ 10, 0 А; Ток зажима 040B: 0,10 а ~ 100 А; 068B зажим тока: 1,0a ~ 1000A; 300F гибкий датчик тока катушки (с интегратором) : 10A ~ 6000A; Частота 40 Гц ~ 70 Гц. Параметры электричества W, VA, Var, PF, DPF, cos & phi;, tan & phi;. Энергетические параметры Wh, Varh, Vah. Гармоническая Заказ 0 ~ 50. Суммарный коэффициент гармонических искажений Закажите 0 ~ 50, каждая фаза. Экспертный режим Да. Количество переходных записей 150 наборы для ухода за кожей. Напряжение мерцания Да. Пусковой ток режима Да, 100 секунд. 3 фазы дисбаланса Да. Запись 300 дней (одновременная запись 20 параметров, запись одной точки каждые 5 секунд). Мин/макс. записанное значение Измерение максимальных и стандартных значений в течение определенного периода времени. Сигнализация 40 различных типов выбора параметров, 12800 наборов журналов сигнализации. Пиковый Да. Фазового диаграмма дисплей Автоматически. Ёмкость снимков 60 Язык меню английский, французский, немецкий Английский/китайский. Связь USB. Автоматическое выключение В тех случаях, когда срабатывает сигнализация кампании начинается или поиск для переходных процессов, пусковой ток захват, или тренд записи до» или «в процессе устройство не автоматического выключения. В другом тестовом режиме, 15 минут без нажатия клавиш, автоматическое отключение после подсказки 1 минуту. Подсветка функция Да, подходит для использования ночью и в темном месте. Вес Хост: 1,6 кг (с батареей). Небольшой острый токовый зажим 008B: 170 г × 4; (По желанию) 040B круглый токовый зажим: 190 г × 4; (По желанию) 068B круглый токовый зажим: 510 г × 4;(Входит в заказ) 300F гибкий датчик тока катушки (с интегратором) : 330 г × 4; (По желанию) Тестовые провода и адаптер питания: 900 г; Общий вес: около 9,2 кг (с упаковкой). Длина провода для проверки напряжения 3 м. Длина провода датчика тока 2 м. Рабочая температура и влажность -10 °C ~ 40 °C; Ниже 80% влажности. Для хранения температура и влажность -10 °C ~ 60 °C; Ниже 70% Rh. Вход сопротивление Входное сопротивление тестового напряжения: 1 МОм. Выдерживаемое Напряжение Выдерживает синусоидальное напряжение переменного тока 3700 в/50 Гц в течение 1 минуты между проводкой инструмента и оболочкой. Изоляция Между проводкой инструмента и оболочкой, ≤ 10 МОм. Структура Двойная изоляция, с изоляцией, удароустойчивой оболочкой. Правил безопасности IEC 61010 1000V Cat III/Melo III 600V CAT Характеристическая вязкость полимера, IEC61010-031, IEC61326, степень загрязнения: 2.

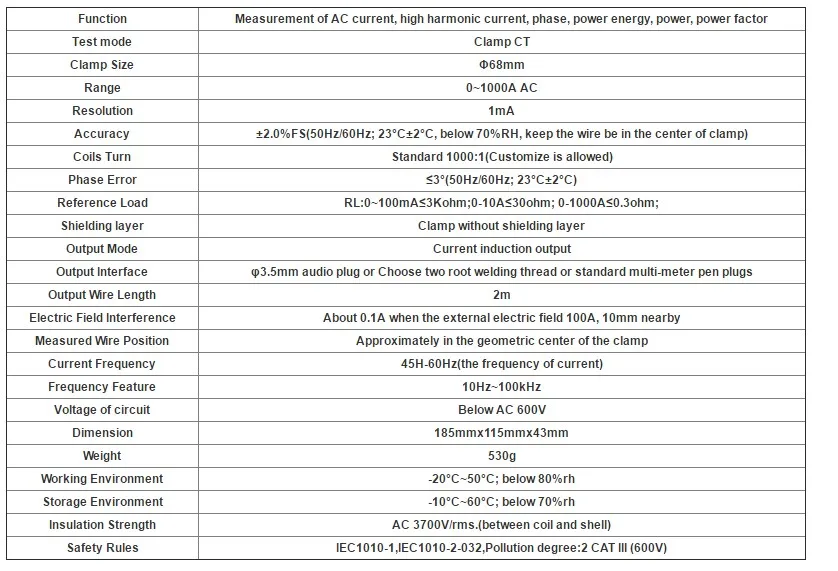

Технические характеристики ETCR068B
Примечание: Заказ включает в себя текущее зажимное устройство ETCR068B. И если вы также хотите приобрести опциональный датчик токового зажима ETCR008B/ 040B / 300F, пожалуйста, свяжитесь с нами. Спасибо за понимание.
Дополнительные аксессуары:
