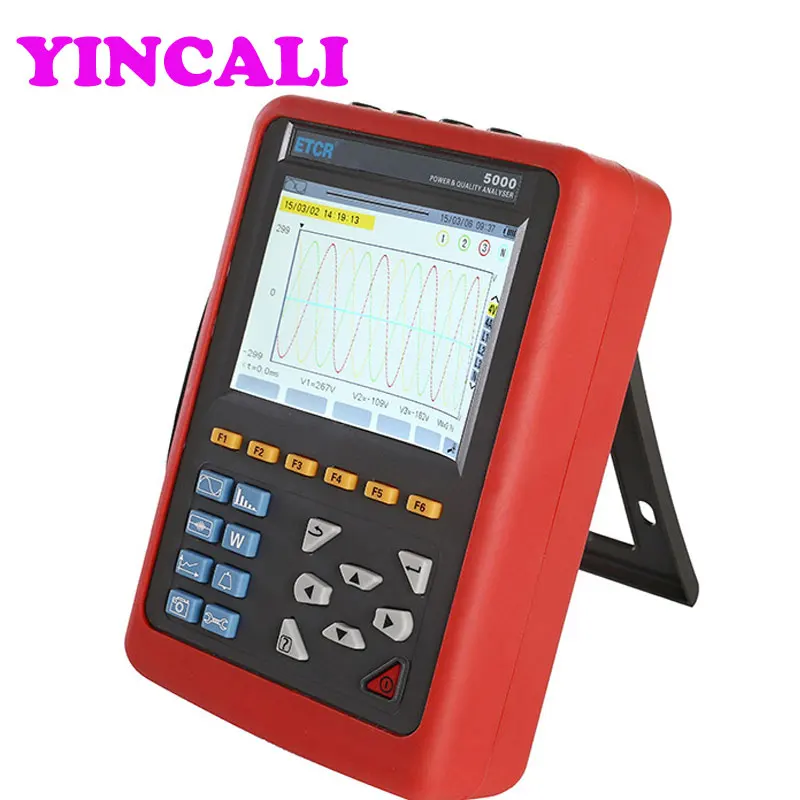

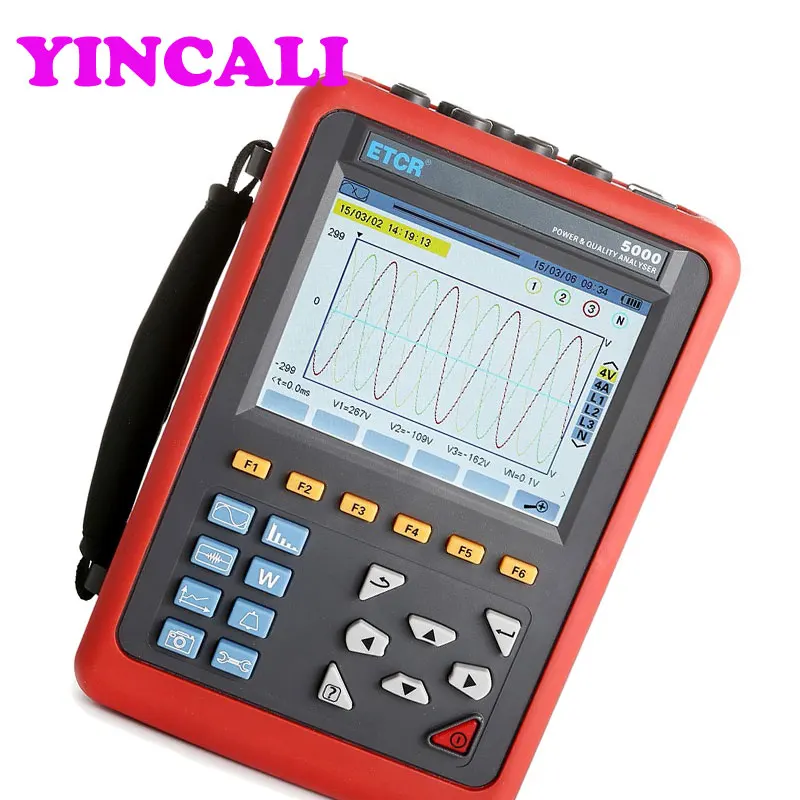

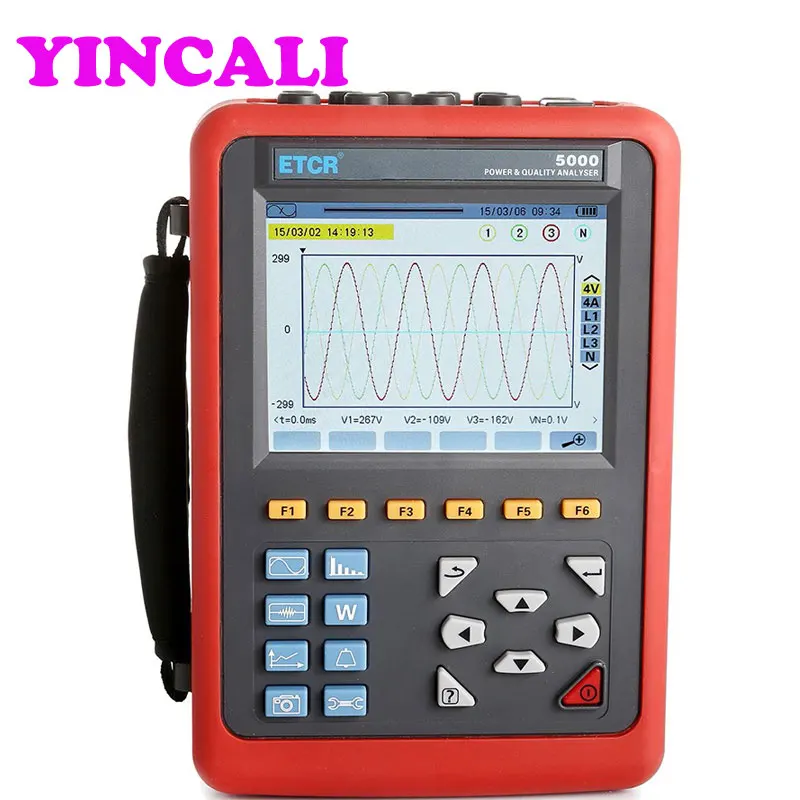

Высококачественный анализатор качества мощности ETCR5000, трехфазный многофункциональный монитор качества мощности с зажимным датчиком тока ETCR040B

Высококачественный анализатор качества питания ETCR5000 3-фазный Многофункциональный монитор качества мощности с датчиком тока зажима ETCR040B

1:Анализ и диагностика всех параметров напряжения, таких как напряжение, ток, мощность, энергия, гармоники и фазы.

2:Настройте 4 модели с 16 токовыми зажимами для работы в различных местах.

3:4-канальное Измерение тока и напряжения, захват и запись параметров мощности и волновых форм.

4:Напряжение сети: ниже 600 в

Основная функция анализатора качества питания ETCR5000:

◆ Переходная функция захвата

Отслеживание мгновенного изменения параметров тока напряжения в электросети, включая колебания тока напряжения, перенапряжение тока напряжения, проседание и короткое прерывание питания, временное перенапряжение, ударный ток и мгновенное искажение напряжения с арендой. Инструменты могут хранить 150 наборов переходных волн одновременно.

◆ Мониторинг пускового тока

Контроль импульсного тока линии и пускового тока при запуске электрического оборудования помогает правильно проектировать емкость. Может отображаться кривая увеличения/падения среднеквадратичного значения в процессе запуска, кривая конверта пускового тока, форма волны 4-канального тока и 4-канального напряжения. Запись около 100 с после триггера, хранение мгновенного тока/напряжения и кривой формы волны каждого цикла в 100 с.

◆ Функция записи и хранения трендовой диаграммы

Сохраните все тестовые параметры основных тестовых функций (Urms, Uthd, Ucf, Uunb, Hz, Vrms, Vthd, Vcf, Vunb, PST, Arms, Athd, Acf, Aunb, KF,W, VAR, VA, PF, COS & phi;, TAN & phi;),50 гармоник напряжения, 50 гармоник тока. И создайте кривую тренда. Записывайте данные в течение длительного времени в соответствии с потребностями (одновременный выбор 20 параметров для записи данных каждые пять секунд, вы можете записывать около 300 дней).

◆ Функция будильника

Установите предельные значения в соответствии с потребностями, отслеживая значения перегрузки, если перегрузка генерирует журнал тревоги, например: напряжение, ток, дисбаланс, коэффициент гармоник, частота, активная мощность, полный гармонический диспротор. Вы можете настроить 40 разных сигналов тревоги, каждая группа может установить разные параметры мониторинга (включая 50 гармоник, всего 123 разных параметров) и предельные значения, а также установить кратчайшее время перестрелки. Журнал может содержать до 12800 сигналов тревоги.

◆ Функция моментального снимка

Любой экран может быть сохранен (снимок экрана), в то же время автоматически записывает время и тестовый режим. Например, можно сохранить волны напряжения и тока, гармоническую гистограмму, фазорическую диаграмму и т. д. это может сохранить максимум 60 снимков экрана.

◆ Функция связи

Общайтесь с компьютером через USB; Программное обеспечение для мониторинга может отображать форму волны анализа качества мощности, считывать переходную форму волн, запись трендовой диаграммы, журнал тревоги, скриншоты и отображать на компьютере.

◆ Функция настройки

Пользователь может настроить время и дату, настройку контрастности и яркости экрана, определение цветов каждой фазовой кривой.

Выбор типа подключения к сети.

Конфигурация типа датчиков тока и коэффициентов напряжения.

Выберите китайское или английское меню.

◆ Справочное меню на китайском/английском языках

На каждом этапе работы можно нажать клавишу «help» для получения соответствующей информации.

Блок питания Перезаряжаемые литий-ионные аккумуляторы 9,6 в, резервное зарядное устройство. Индикатор батареи Символ батареи показывает энергию разгрузки. Когда напряжение слишком низкое, Автоматическое отключение через 1 минуту. Потребляемая мощность Потребление тока при обычном тесте 490 мА, непрерывная работа 8 часов. Режим отображения Цветной ЖК-экран, 640 точек × 480 точек, 5,6 дюйма, область отображения: 116 мм × 88 мм. Размер зажима Маленький острый токовый зажим 008B: 7,5 мм × 13 мм;(Необязательно) Зажим круглого тока 040B: 35 мм × 40 мм;(Входит в заказ) Зажим круглого тока 068B: 68 мм × 68 мм.(Необязательно) 300F гибкий катушечный Датчик тока (с интегратором): ф300 мм;(Необязательно) Размеры инструмента Д×ш×в: 240 мм × 170 мм × 68 мм. Количество каналов 4U/4I. Напряжение фазы в фазу 1,0 В ~ 2000 В. Фазово-нейтральное напряжение 1,0 В ~ 1000 В. Ток Зажим тока 008B: 10 мА ~ 10,0 А; Зажим тока 040B: 0,10 а ~ 100 А; 068B зажим тока: 1.0A ~ 1000A; 300F гибкий катушечный Датчик тока (с интегратором) : 10A ~ 6000A; Частота 40 Гц ~ 70 Гц. Параметры электричества W, VA, Var, PF, DPF, cos & phi;, tan & phi;. Параметры энергии Вар, вар. Гармоника Заказ 0 ~ 50. Полное гармоническое искажение Заказ 0 ~ 50, каждая фаза. Экспертный режим Да. Количество транзитных записей 150 наборов. Мерцание напряжения Да. Режим запуска тока Да, 100 секунды. Неравновесие 3 фазы Да. Запись 300 дней (одновременная запись 20 параметров, запись одной точки каждые 5 секунд). Минимальное/Максимальное записанное значение Измерение максимальных и минимальных значений в течение определенного периода времени. Сигнализация 40 различных типов выбора параметров, 12800 наборов журналов тревоги. Пик Да. Отображение фазорной диаграммы Автоматически. Емкость снимков 60 Язык меню Английский/китайский. Связь USB. Автоматическое отключение При инициировании аварийной кампании или поиске переходных процессов, захвате пускового тока или записи тренда в ожидании или в процессе, устройство не выключается автоматически. В другом тестовом режиме, 15 минут без нажатия клавиш, Автоматическое отключение через подсказку через 1 минуту. Функция подсветки Да, подходит для использования ночью и в темном месте. Вес Хост: 1,6 кг (с батареей). Маленький острый токовый зажим 008B: 170 г × 4;(Необязательно) Зажим круглого тока 040B: 190 г × 4;(Входит в заказ) 068B зажим круглого тока: 510 г × 4;(Необязательно) 300F гибкий катушечный Датчик тока (с интегратором) : 330 ГГц × 4;(Необязательно) Тестовые провода и адаптер питания: 900 г; Общий вес: около 9,2 кг (с упаковкой). Длина провода для проверки напряжения 3 м. Длина провода датчика тока 2 м. Рабочая температура и влажность -10 °C ~ 40 °C; Ниже 80% относительной влажности. Температура и влажность хранения -10 °C ~ 60 °C; Ниже 70% относительной влажности. Входное сопротивление Входное сопротивление тестового напряжения: 1 МОм. Выдерживает напряжение Выдерживает синусоидальное напряжение переменного тока 3700 в/50 Гц в течение 1 минуты между проводкой прибора и корпусом. Изоляция Между проводкой прибора и оболочкой ≥ 10 МОм. Структура Двойная изоляция, изоляция, вибростойкая оболочка. Безопасные правила IEC 61010 1000V Cat III / 600V CAT IV, IEC61010-031, IEC61326, степень загрязнения: 2.

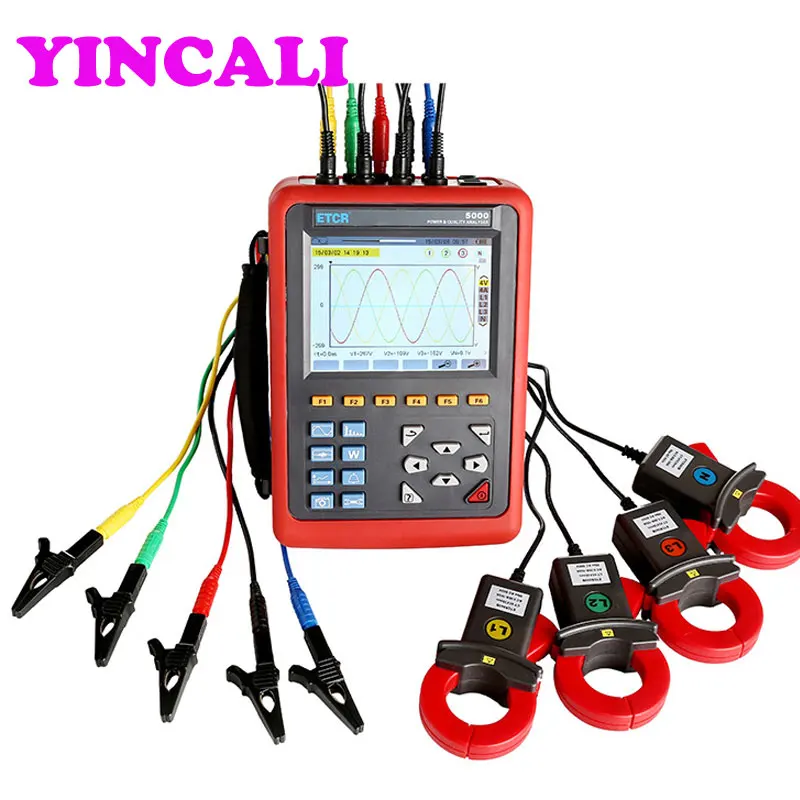

Примечание: Заказ включает токовый зажим ETCR040B. И если вы также хотите приобрести дополнительный датчик зажима тока ETCR008B/ 068B / 300F, свяжитесь с нами. Спасибо.

Дополнительные данные аксессуаров:
