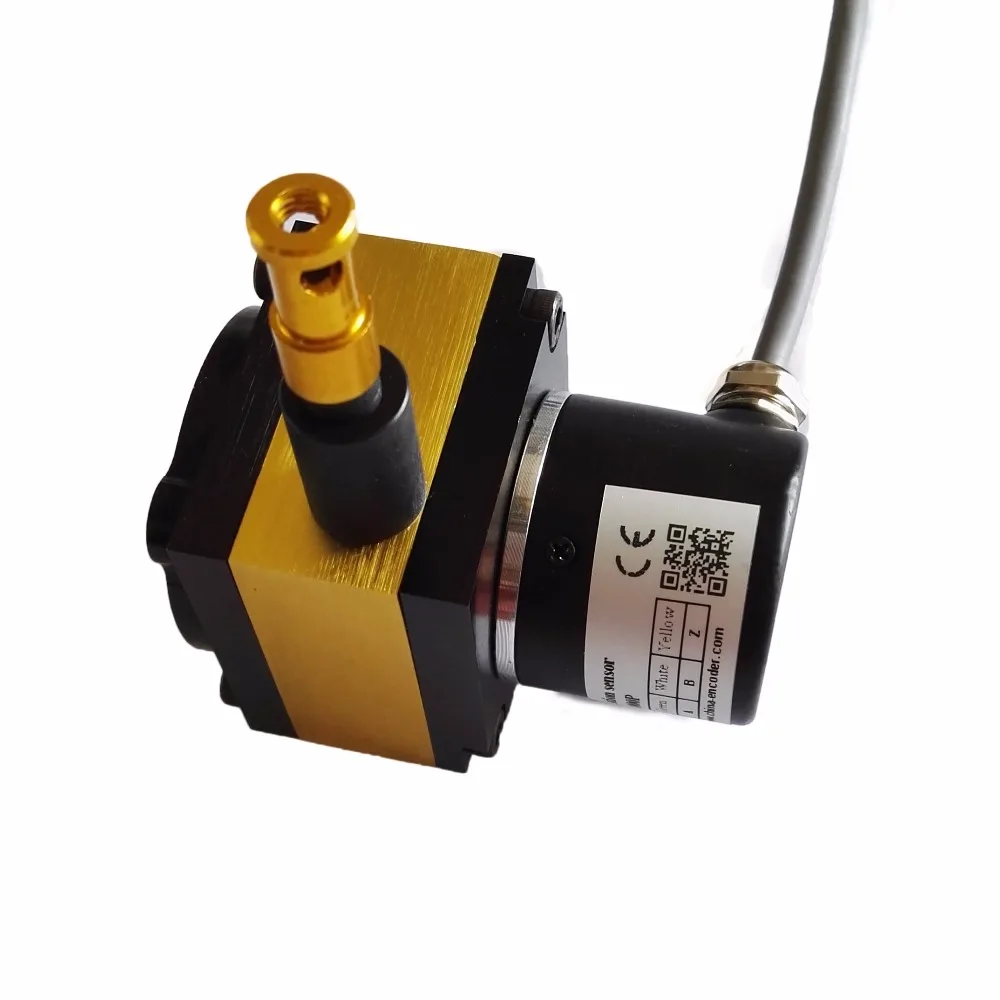

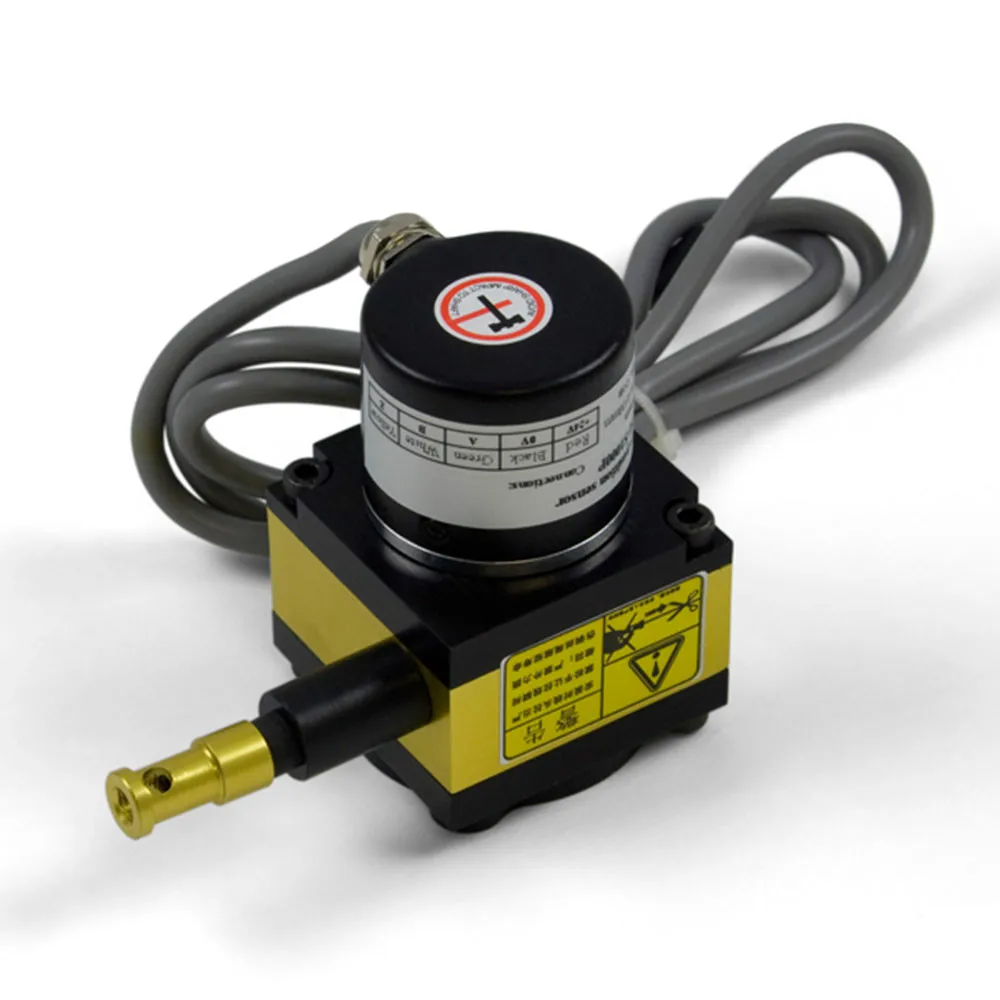

CALT CESI-S1000P-C03 0,04 ммpulse resoluion draw wire encoder с 6 цифровыми дисплейными счетчиками BL9648

Области применения

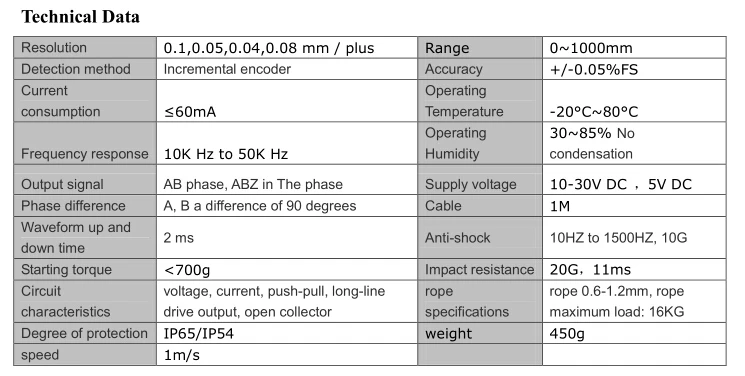

Линейная направляющая система, прямое определение направляющего элемента, например: предел длины, козловые краны, измерение уровня Гидравлическая система, с поршневыми системами или гидравлическим цилиндром, отклонение датчика перемещения этих устройств для сбора данных Масштабируемые системы, такие как прессы, подъемники, гибочная машина, гибочная машина Цепи, краны и кабельная Лебедка для регулировки, такие как погрузчики, сценическое оборудование, подъемники и краны устройства. Диапазон измерения: 0 ~ 1000 мм Метод обнаружения: инкрементный кодировщик

Выход сигналов: Pushpull с A B Z 3 каналами

Проводка

Красный = VCC, черный = 0 V, зеленый = A, белый = B, желтый = Z

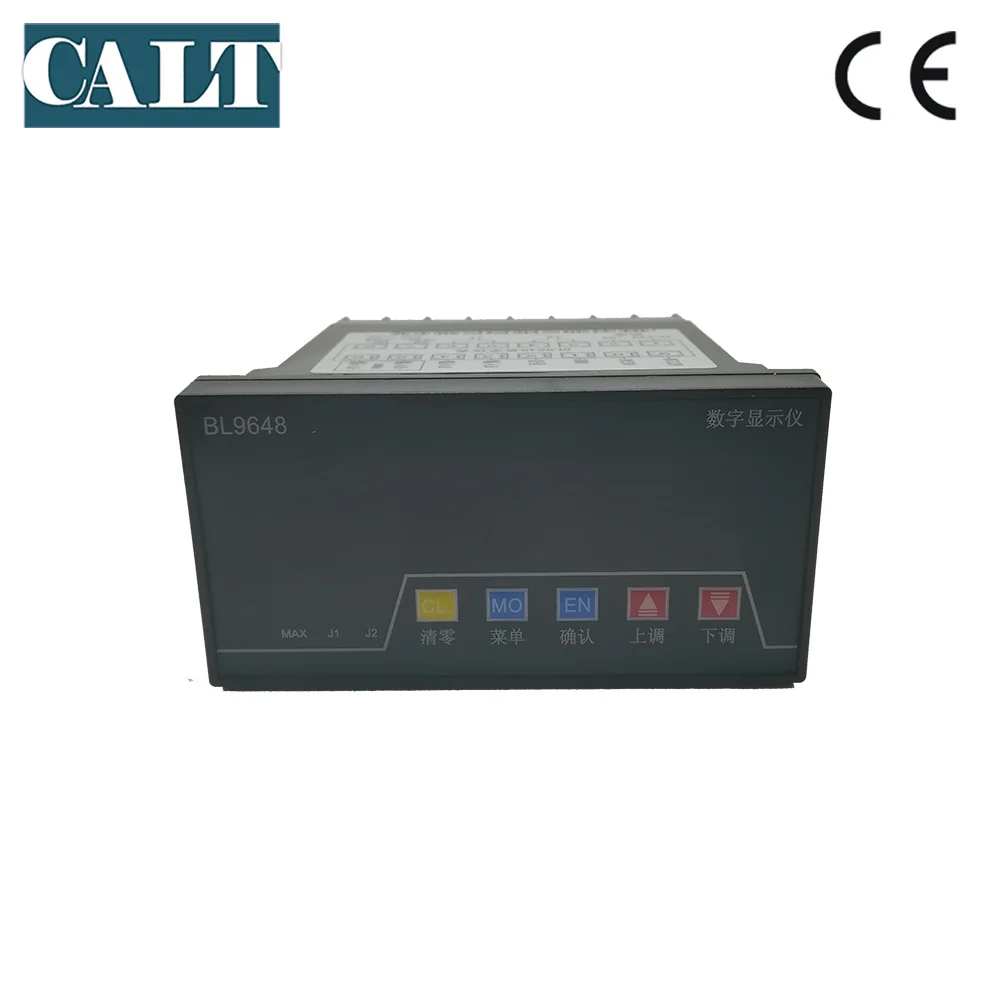

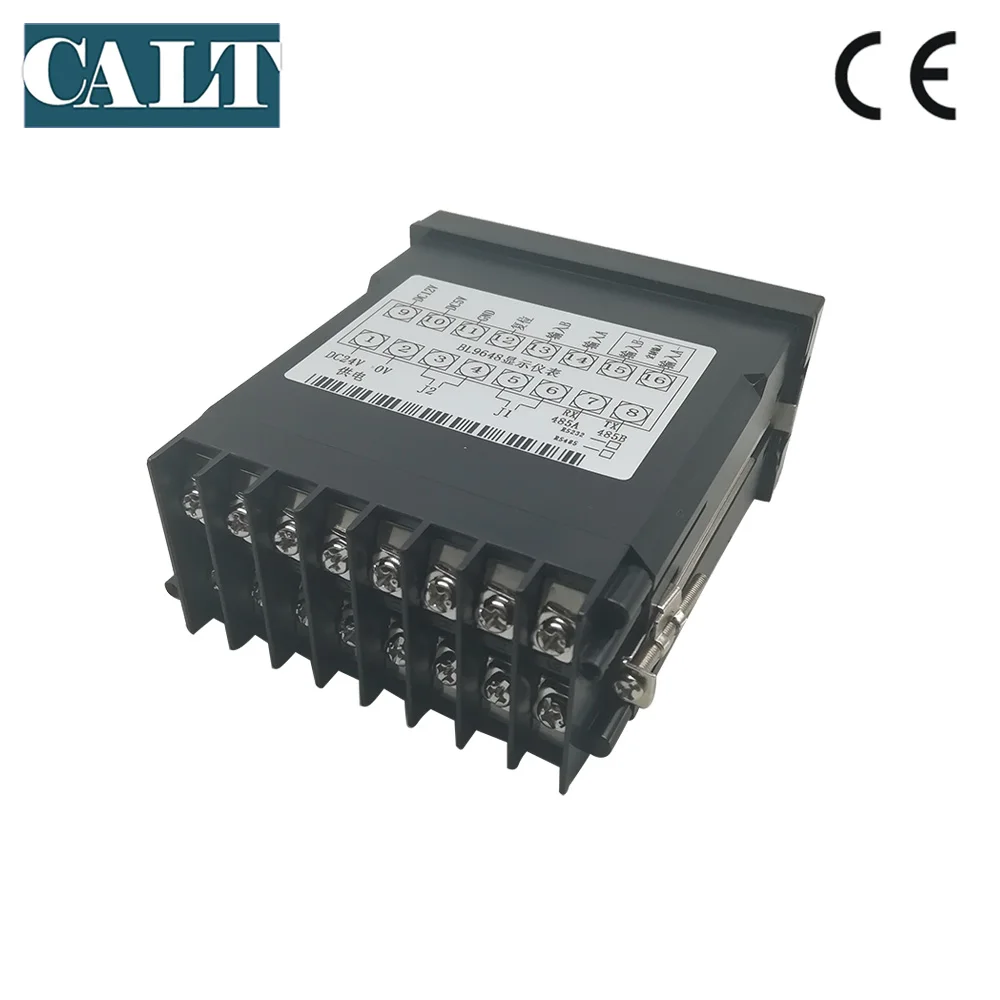

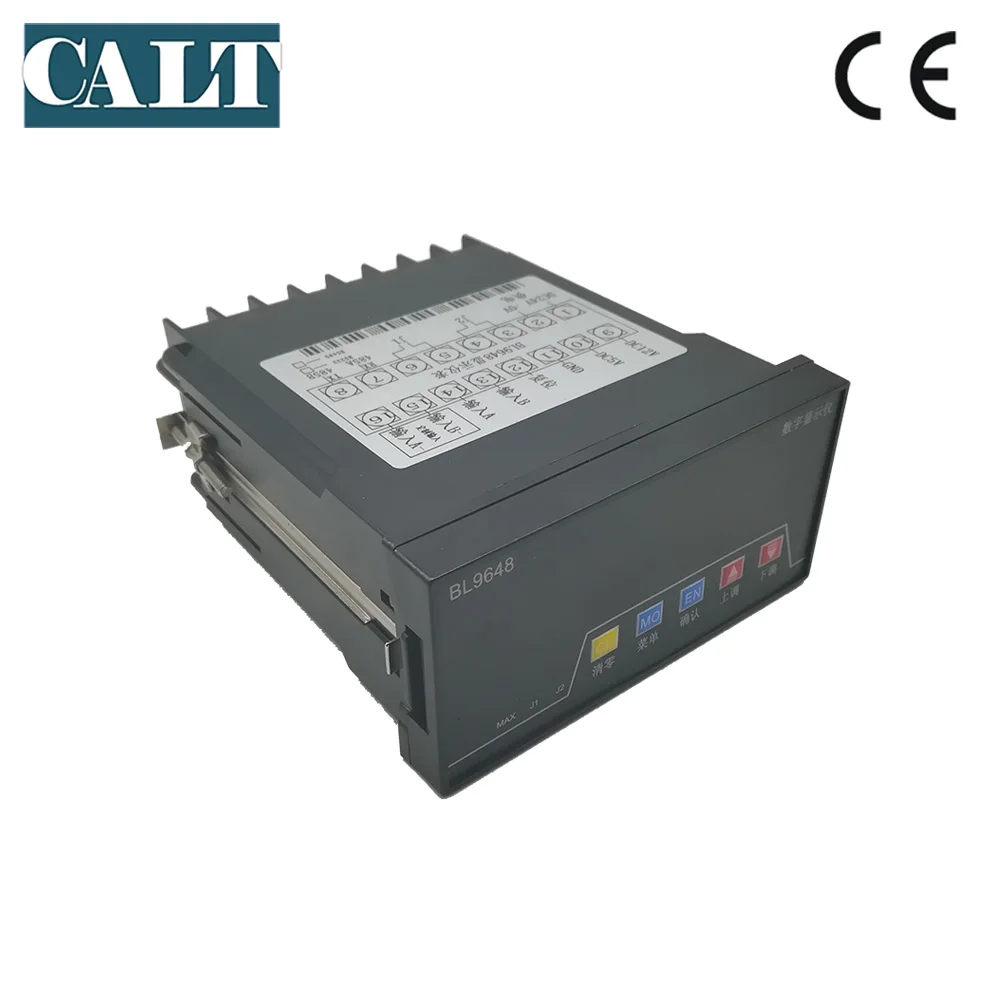

Дисплей счетчика

Стандартный 96 × 48 × 115 мм, 0. 56 дюймов 6 цифровых дисплеев

◆Источник питания: 220VDC, другие могут быть 24VDC.

◆Входное сопротивление: 5 K

◆Введите импульсные сигналы.

◆Установите Ноль с внешним переключателем управления

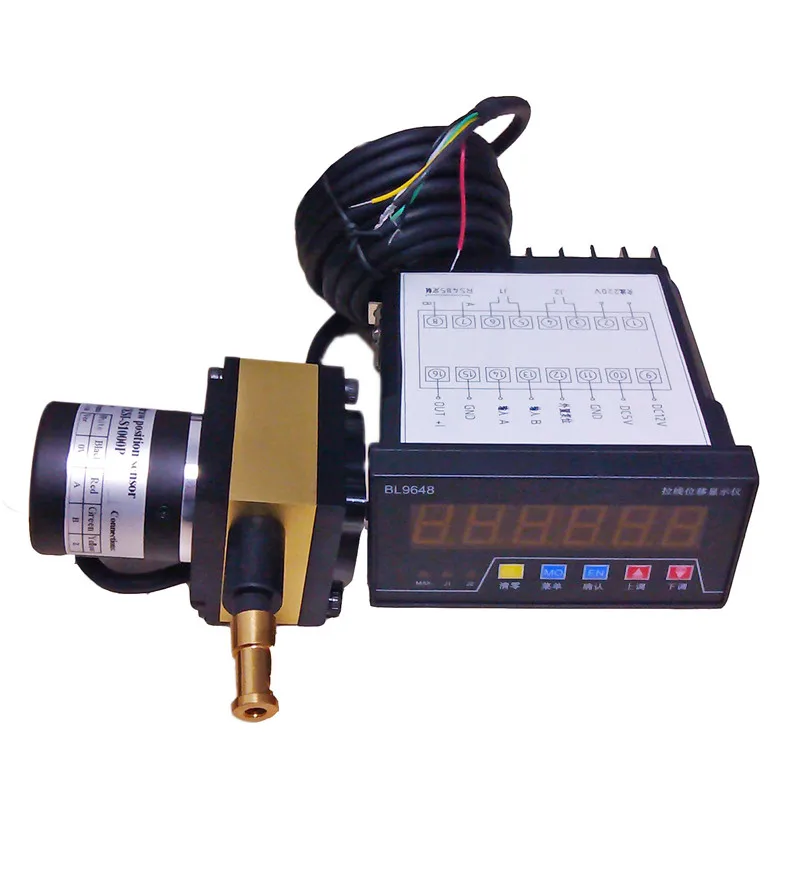

В комплект входит: 1 датчик положения + 1 дисплей
