BL9648 индикатор датчика провода

Особенности:

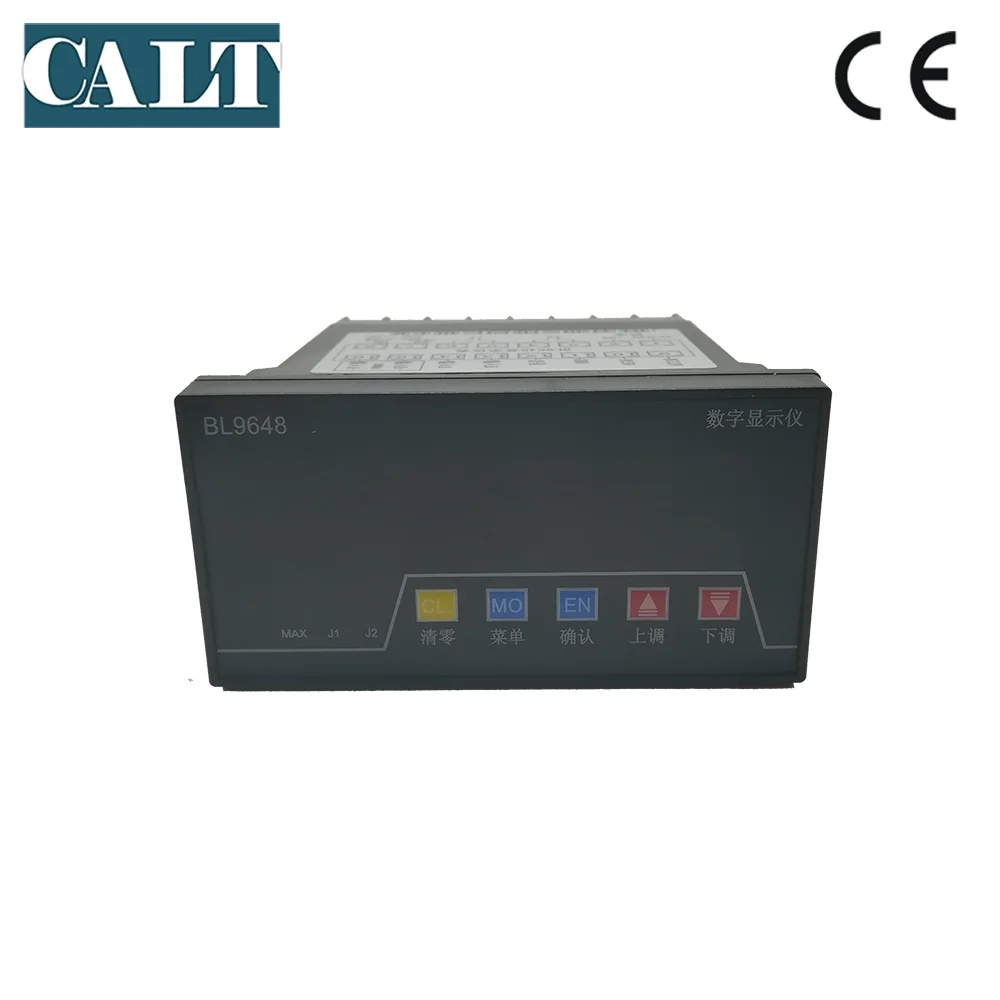

BL9648-type-это демонстрационное устройство с шестью цифровыми, оно может управлять и отображать положение. BL9648 широко используется в промышленных применениях контроля.

◆ Международный стандарт 96 × 48 × 115 мм, 0 .56 дюймов 6 цифровых дисплеев.

◆ Введите сигналы 4-20 мА, 0-5 В, 0-10 к, 0-5 к мВ.

◆ Установите Ноль с внешним переключателем управления

◆ УСТАНОВИТЕ два управляемых значения, два релейных выхода используется для управления или сигнализации.

◆ Опционально три вида релейного выхода.

◆ Может автоматически сбросить задержку времени.

◆ Пиковый дисплей.

◆ Можно считать/измерить скорость, с помощью внутренних параметров.

◆ Настройка параметров защита паролем.

◆ Значение настройки сохраняется после отключения питания.

◆ Коэффициент может быть установлен, определяет соотношение между входным сигналом и отображаемым значением.

◆ Внешнее подключение к датчикам: углы, датчик линейного перемещения, может обеспечить питание 5 В (100 мА), 12 В (100 мА).

◆ Функция калибровки: Установите 9 калибровочных точек для достижения линейной дифференциальной функции заполнения.

Характеристики:

◆ Источник питания: 24 В постоянного тока

◆ Входное сопротивление: 5K

◆ Диапазон увеличения: от 0,000 до 999,999

◆ Диапазон отображения: от-999999 до 999999

◆ Импульсный уровень: низкая:-50 ~ 0,5 V высокого уровня: 3,5 ~ с алюминиевой крышкой, 50В

◆ Контактная Емкость: AC220V1A DC24V1A

◆ Установка: оснастка

◆ Размер отверстия: 92 × 43. 5 мм

◆ Температура окружающей среды: -10 ℃ ~ 50 ℃

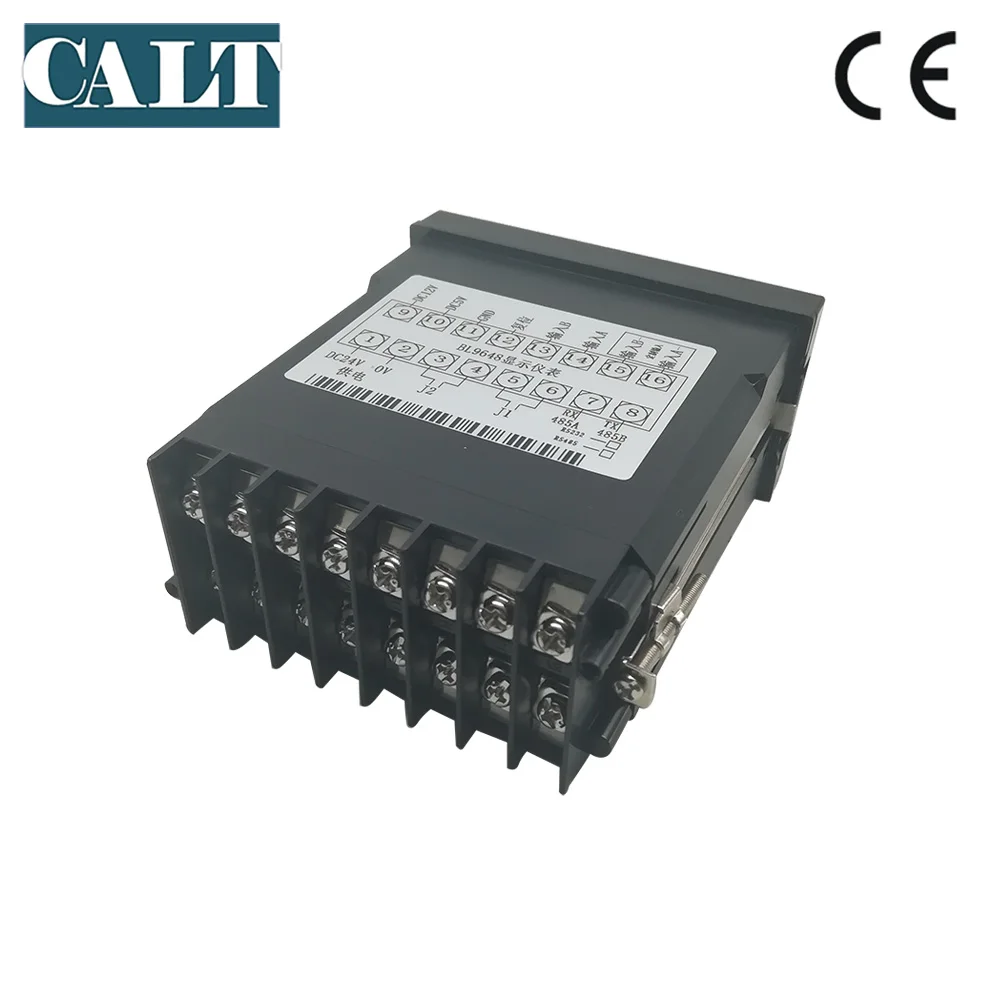

Соединения:

Название сигнала

Поставка

Поставка

Внешний сброс

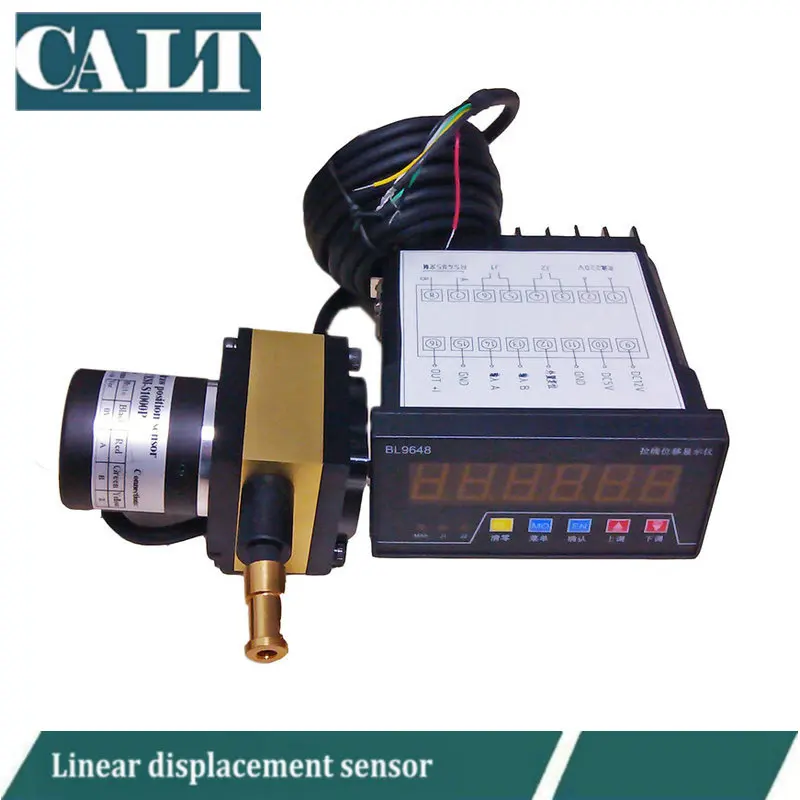

Датчик провода

Внешние клеммы

+ 12 В

+ 5 В

GND

Сброс

+ I

Верхние клеммы

9

10

11

12

13

14

15

16

Нижние клеммы

1.

2.

3.

4.

5

6

7

8

Внешние клеммы

+

-

Реле J2

Реле J1

Резервное копирование

Источник питания 24VDC

Нормально открытый

Нормально открытый

Настройка RS485
