Вы можете использовать FT2232HL для преобразования из USB в несколько интерфейсов, таких как UART/SPI/JTA/I2C и т. д.

Для получения подробной информации о функционале чипа см. Таблицу данных.

Описания 【】

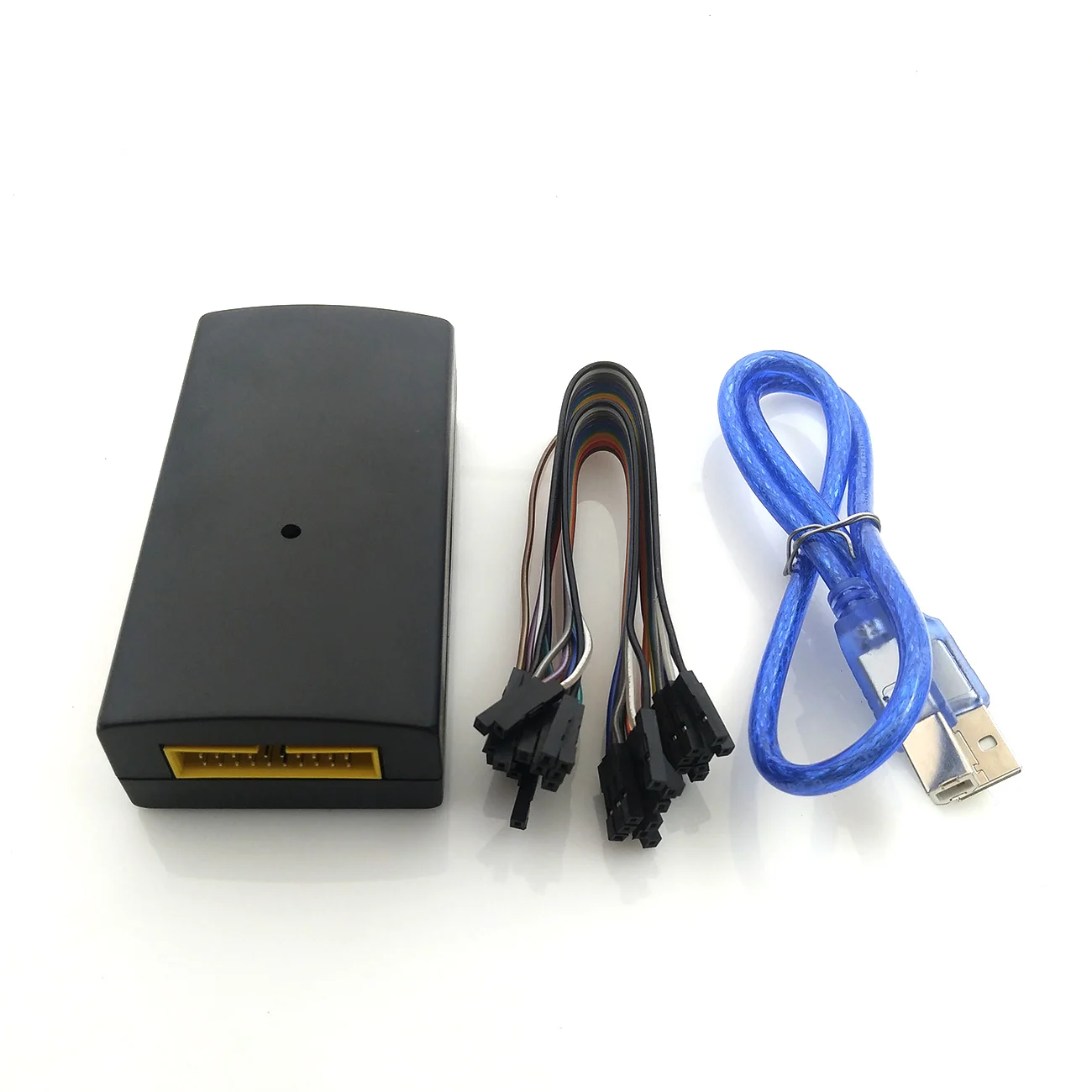

Габаритные размеры (Длина x Ширина x высота) : 103x45x14 мм

Размер печатной платы (Длина x Ширина x толщина) : 95x45x1,6 мм

Источник питания: + 5 В, который подключается к CN3 через квадратный кабель USB.

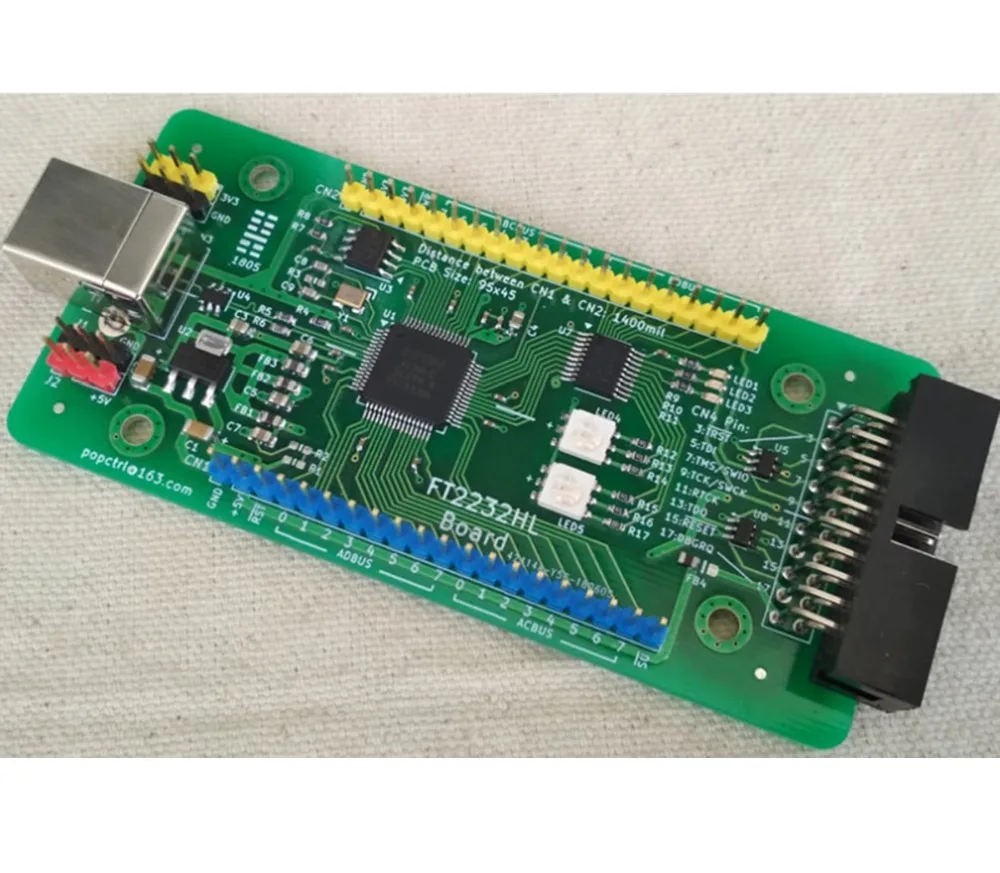

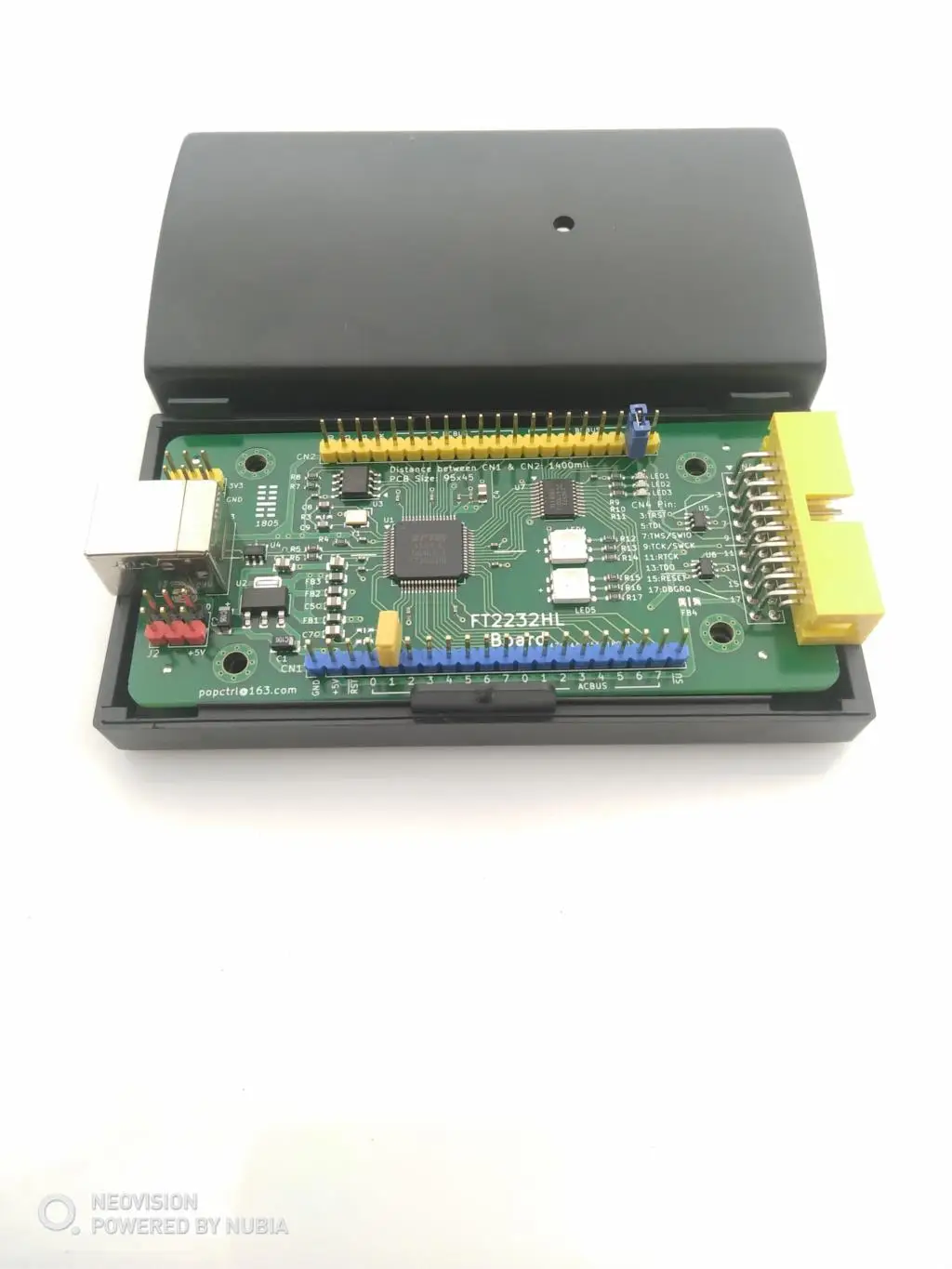

Все функциональные контакты вытянуты, что позволяет легко использовать провод dupont для подключения периферийных модулей.

Сигнальные контакты CN3 и CN4 добавляются с помощью схемы защиты ESD. Для получения подробной информации см. Схему схемы.

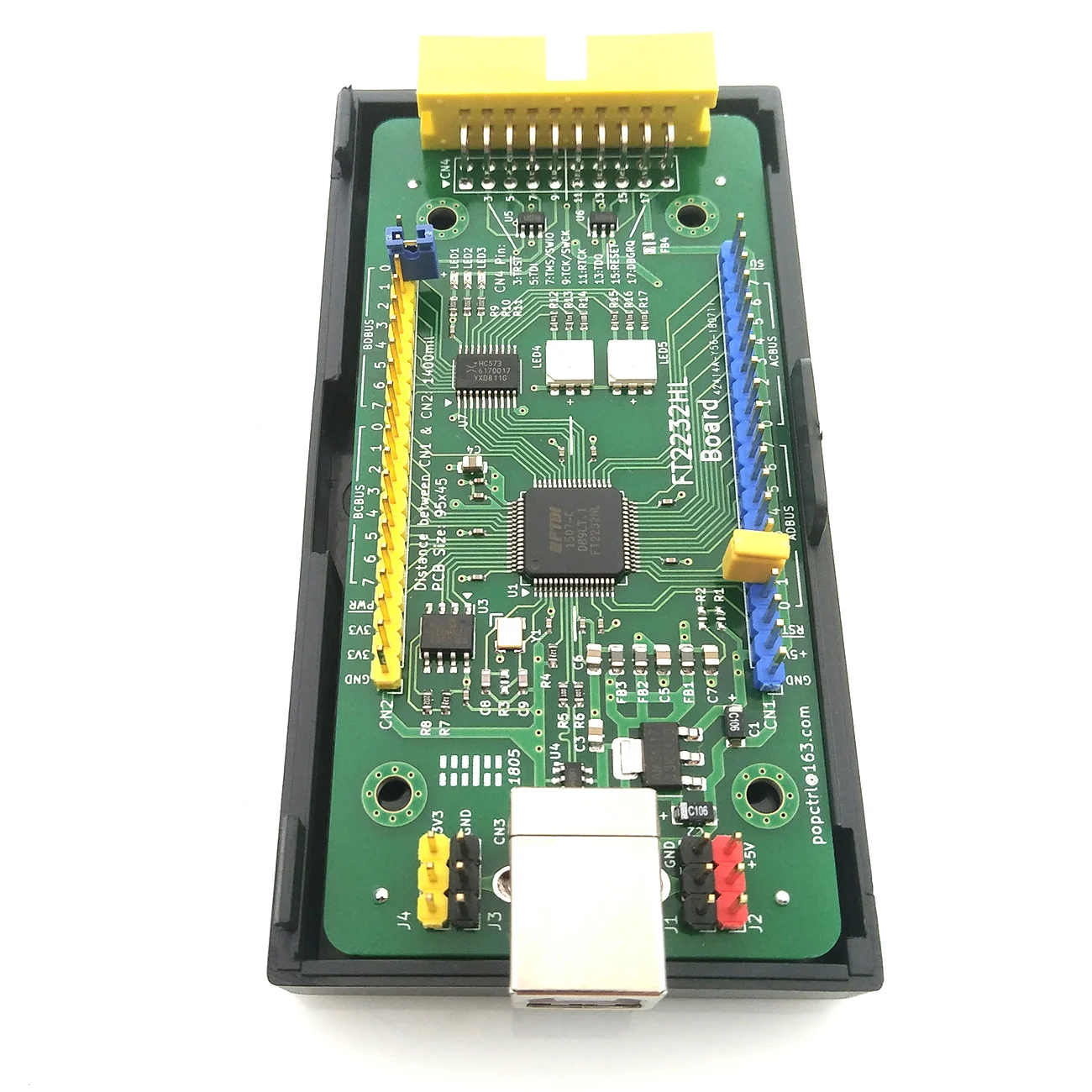

CN1: 2,54 мм Шаг 1 x 20-контактный однорядные иглы;

CN2: 2,54 мм Шаг 1 x 20-контактный однорядные иглы;

CN4: 2,54 мм Шаг 2x10 пин двойной ряд иглы простые угол держатель.

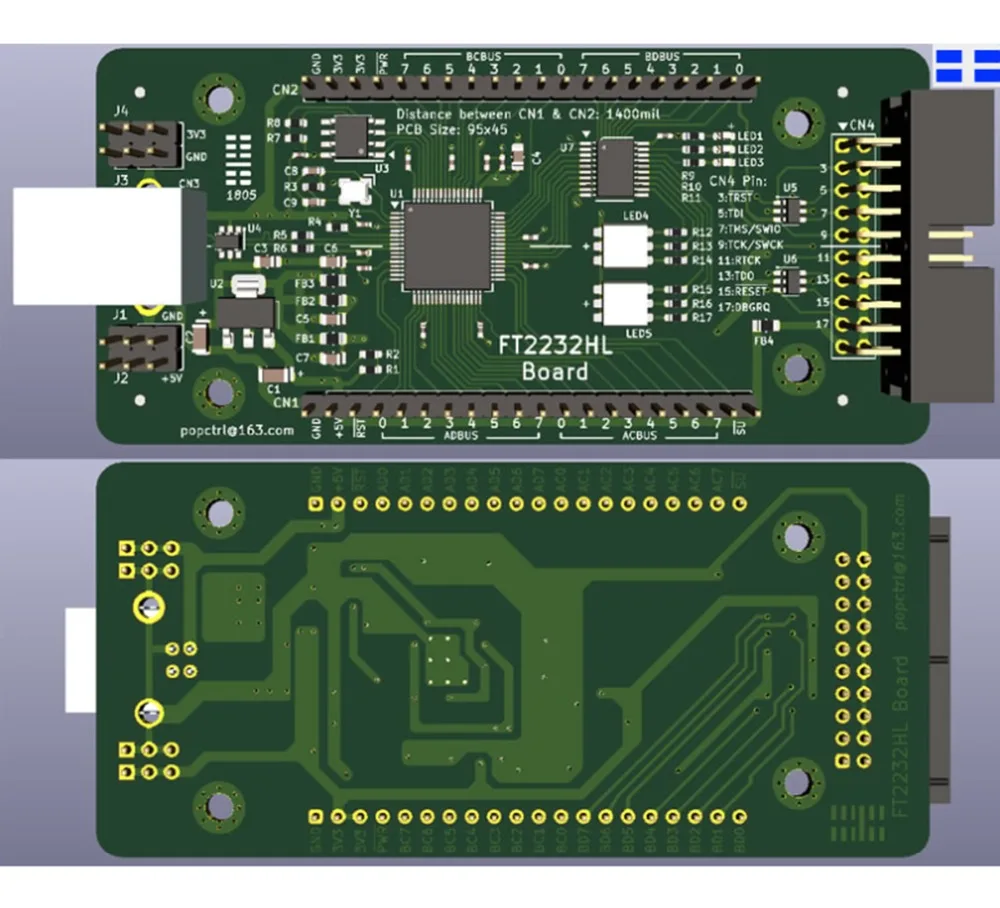

Расстояние между CN1 и CN2 является 1400mil, т. Е 14*2,54 = 35,56 мм.

[Простые шаги использования]

LED1-индикатор питания на светильник. После подачи питания он остается включенным.

После установки диска CDM21228_Setup FT2232HL по умолчанию подключается к USB с двумя последовательными портами.

С помощью программного обеспечения для последовательной отладки ПК можно легко проверить эти два последовательных порта.

Просто используйте два провода dupont для соединения последовательных портов:

ADBUS0 (TXD) и BDBUS1 (RXD)

ADBUS1 (RXD) и BDBUS0 (TXD)

U7 (74HC573) подключен к BDBUS для вождения светодиодный индикатор сигнала.

При зарядке платы светодиодный индикатор мигает нормально.

Когда BDBUS используется в качестве последовательного порта и открывается, красный светильник в LED5 всегда включен, что является индикатором управления аппаратным потоком, что является нормальным явлением.

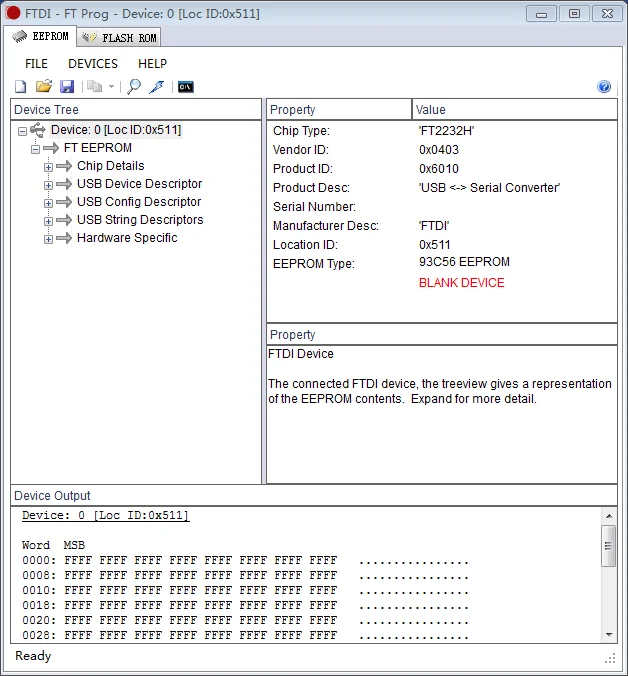

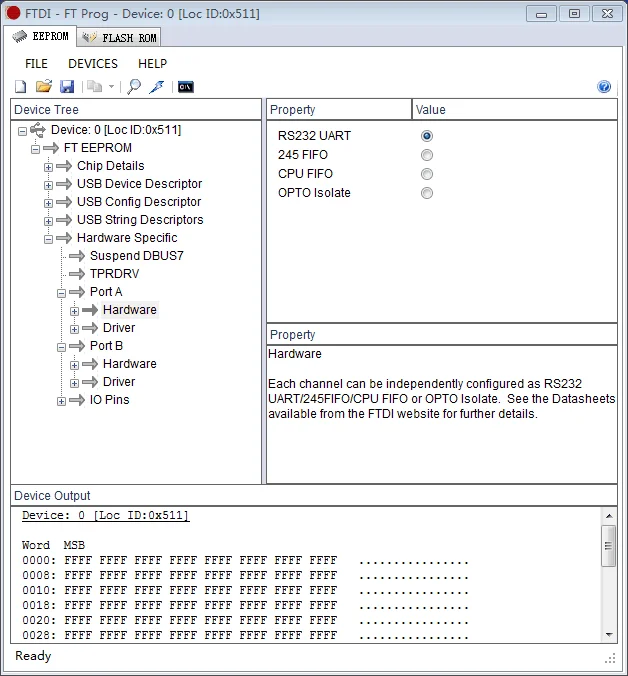

Плата 93LC56 EEPROM не используется, поэтому она указана как пустое устройство.
