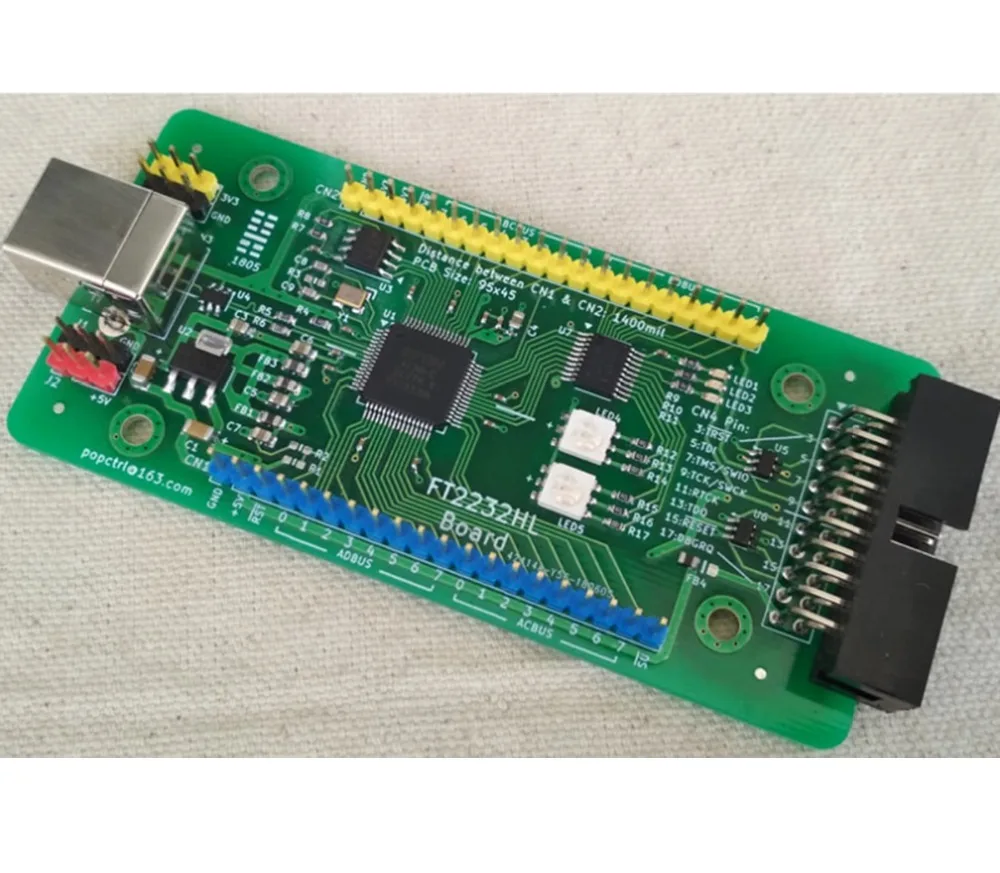

Новая плата разработки FT2232HL FT2232H, USB-интерфейс совместим с ...
12 Отзывов
37 Заказов
1 895,03₽
Вы можете использовать FT2232HL для преобразования из USB в несколько интерфейсов, таких как UART/SPI/JTAG/I2C и т. д.
Для получения подробной информации о функционале чипа см. Таблицу данных.
Описания 【 】
Габаритные размеры (Длина x Ширина x высота) : 103x45x14 мм

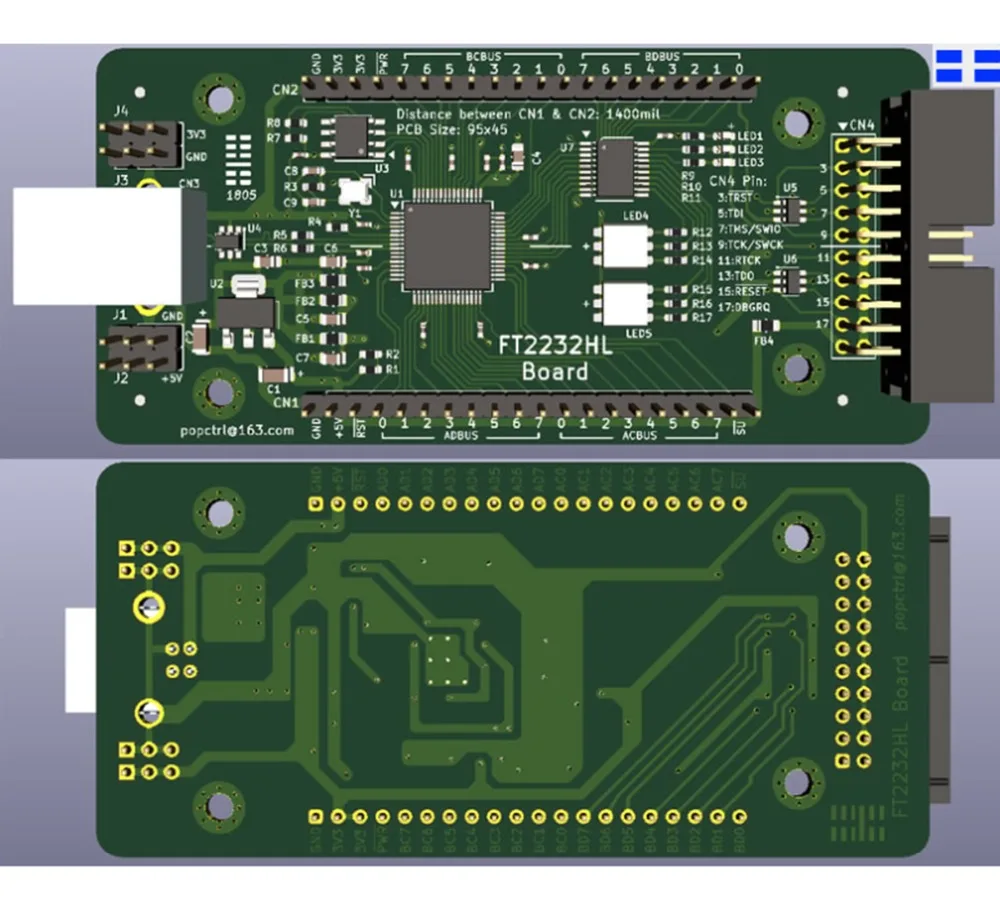

Размер печатной платы (Длина x Ширина x толщина) : 95x45x1,6 мм
Вся плата помещается в обычный пластиковый корпус j-link.
Источник питания: + 5 В, который подключается к CN3 через квадратный кабель USB.
Все функциональные контакты вытянуты, что позволяет легко использовать провод dupont для подключения периферийных модулей.
Сигнальные контакты CN3 и CN4 добавляются с помощью схемы защиты ESD. Для получения подробной информации см. Схему схемы.
CN1: 2,54 мм Шаг 1 x 20-контактный однорядные иглы;
CN2: 2,54 мм Шаг 1 x 20-контактный однорядные иглы;
CN4: 2,54 мм Шаг 2x10 пин двойной ряд иглы простые угол держатель.
Расстояние между CN1 и CN2 является 1400mil, т. Е 14*2,54 = 35,56 мм.
[Соответствующая информация]
1. Схема платы (Адрес: https://github.com/arm8686/FT2232HL-Board).
2. Пожалуйста, загрузите обновленную версию на официальном веб-сайте FTDI (http://www.ftdichip.com/).
[Простые шаги использования]
LED1-индикатор питания на светильник. После подачи питания он остается включенным.

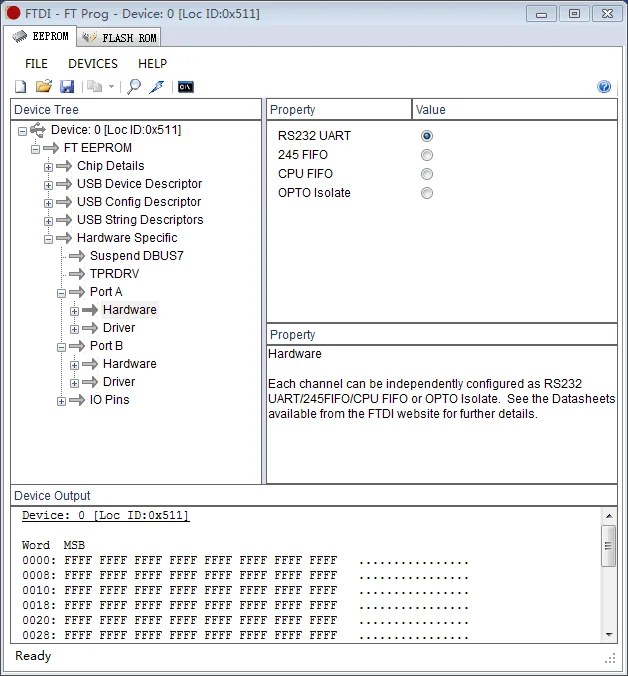

После установки диска CDM21228_Setup FT2232HL по умолчанию подключается к USB с двумя последовательными портами.
С помощью программного обеспечения для последовательной отладки ПК можно легко проверить эти два последовательных порта.
Просто используйте два провода dupont для соединения последовательных портов:
ADBUS0 (TXD) и BDBUS1 (RXD)
ADBUS1 (RXD) и BDBUS0 (TXD)
U7 (74HC573) подключен к BDBUS для вождения светодиодный индикатор сигнала.
При зарядке платы светодиодный индикатор мигает нормально.
Когда BDBUS используется в качестве последовательного порта и открывается, красный светильник в LED5 всегда включен, что является индикатором управления аппаратным потоком, что является нормальным явлением.

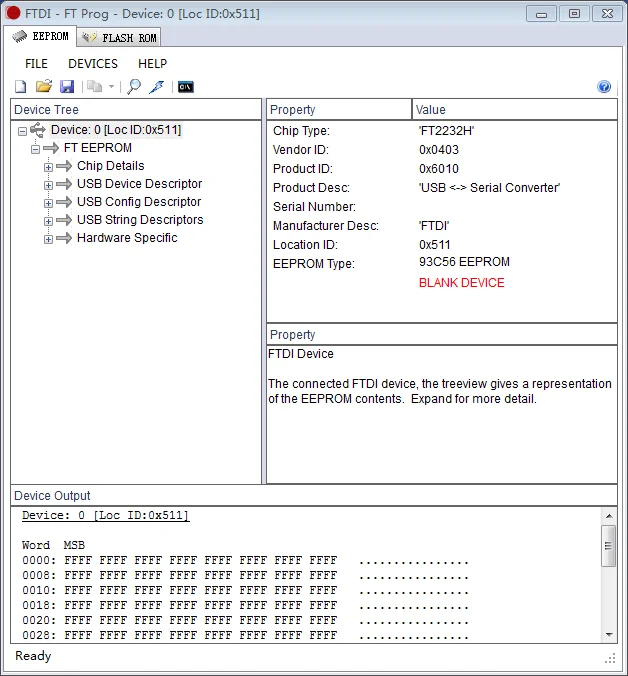

Плата 93LC56 EEPROM не используется, поэтому она указана как пустое устройство.
Список доставки
1. FT2232HL Совет по развитию: 1.
2. USB проволока прямоугольного сечения (0,5 м) : 1.
3. Линии Dupont: 10.
4. Нешелкография пластиковый корпус: 1.
