Контроллер заряда солнечной батареи EPever MPPT 50A, 12 В, 24 В, 36 В, 48 В, с подсветкой, ЖК-дисплей, для максимального входа 150 в PV, запись в реальном времени 5415AN

5415AN: Макс. PV Напряжение разомкнутой цепи150 в

5420AN: Макс. PV Напряжение разомкнутой цепи200 в

Обзор:

Контроллер серии Tracer AN, основанный на многофазной технологии синхронного исправления (mсто) и усовершенствованном алгоритме управления MPPT, с двухъядерной архитектурой процессора иОбщий отрицательныйДизайн, обладает высокой скоростью отклика, высокой надежностью и высоким промышленным стандартом. Mсто может гарантировать очень высокую эффективность преобразования при любой зарядной мощности, что резко повышает энергоэффективность солнечной системы; Усовершенствованный алгоритм управления MPPT минимизирует максимальную скорость потери точек мощности и время потери, чтобы обеспечить эффективность отслеживания, соответствующую скорость, а также высокую эффективность преобразования при высокой или низкой мощности, Таким образом, в любой ситуации, Tracer AN продукты могут быстро отслеживать точку максимальной мощности (MPP) PV массива, чтобы получить максимальную энергию панели. Функция ограничения мощности и тока зарядки, а также функция автоматического снижения мощности полностью обеспечивают стабильность при работе с негабаритными PV-модулями и работают при высоких температурах.

Благодаря адаптивному трехступенчатому режиму зарядки на основе цифровой схемы управления контроллеры серии Tracer AN могут эффективно продлить срок службы батареи и значительно повысить производительность системы. Реле нагрузки, утилиты или генератора автоматического управления позволяют легко составить гибридную систему питания. Всесторонняя электронная защита, включая защиту от перезарядки, разрядки и обратной полярности PV, эффективно обеспечивает более безопасную и надежную работу солнечной системы в течение более длительного срока службы. Изолированный интерфейс RS485 со стандартным протоколом связи MODBUS и источником питания 5 В позволяет клиенту легко расширить приложение, он поддерживает параллельную зарядку до 8 для расширения системы и соответствия различным требованиям к мониторингу, поэтому может широко использоваться для различных приложений, например, solar RV, Мониторинг бытовой системы и на местах и т. Д.

Особенности:

Сертификация CE (LVD EN/IEC62109,EMC EN61000-6-1/3)

Высококачественные и низкие компоненты ST и Infineon для обеспечения срока службы продукта

Передовая технология MPPT и Сверхбыстрая скорость отслеживания, эффективность отслеживания не менее 99.5%

Максимальная эффективность передачи DC/DC достигает 98.6%, эффективность полной нагрузки до 98%

Усовершенствованный алгоритм управления MPPT минимизирует скорость потери MPP и время потери

Точность распознавания и отслеживания на самой высокой точке многопикового MPP

Широкий диапазон рабочего напряжения МКПП.

Система автоматического управления для ограничения мощности и тока зарядки превышает номинальное значение.

Поддержка 4 вариантов зарядки: герметичный, ГЕЛЕВЫЙ, затопленный и пользовательский.

Функция компенсации температуры батареи

Запись энергии в реальном времени и статистическая функция

Функция автоматического снижения мощности при перегреве

100-процентная работа при полной нагрузке в диапазоне температур рабочей среды при зарядке и разрядке

Поддержка до 8 единиц параллельно для расширения системы

Реле нагрузки управление внешним сигналом переключения нагрузки для реализации различных режимов работы нагрузки

Первое и второе отключение регулятора нагрузки, содержат два контакта реле.

Автоматический контроль утилиты и конструкции реле генератора

Реле автоматического управления утилиты или генератора позволяют легко составить гибридную систему питания

Конструкция дистанционного датчика температуры и напряжения будет собирать точные данные о температуре и напряжении батареи

Изолированный RS485 с 5VDC/200mA для защиты выхода без силовых устройств с протоколом MODBUS

Контролировать или устанавливать параметры с помощью приложений для телефонов или программного обеспечения для ПК.

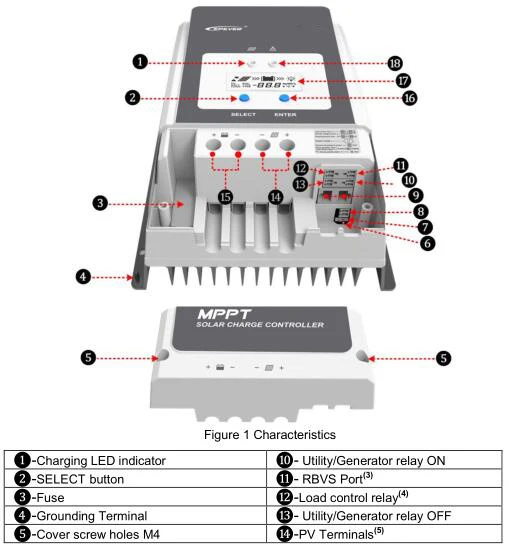

Характеристики:

Размеры:

Один контроллер:

Несколько контроллеров:

ЖК-дисплей:

Характеристики:

Товар

Tracer5415AN

Tracer5420AN

Номинальное напряжение системы

12/24/36/48 В постоянного тока авто

Диапазон входного напряжения батареи

8В ~ 68в

Тип батареи

Герметичный (по умолчанию)/гель/затопленный/Пользователь

Предохранитель батареи

80а/58в

Номинальный ток заряда

625 Вт/12 в 1250 Вт/24 В 1875 Вт/36 в 2500 Вт/48 В

Макс. Напряжение разомкнутой цепи PV

150 в

200 в

Диапазон напряжения MPP

(Напряжение аккумулятора + 2 в) ~ 108 в

(Напряжение аккумулятора + 2 в) ~ 144 в

Эффективность отслеживания

≥ 99.5%

Макс. Эффективность преобразования

98.3%

Эффективность полной нагрузки

97.8%

97.1%

Коэффициент компенсации температуры

-3 мВ/°C/2 в (по умолчанию)

Самопотребление

98 мА/12 В; 60 мА/24 В; 50 мА/36 В; 46 мА/48 в

Заземление

Обычное отрицательное заземление

Реле

Номинальное значение: 5A/30VDC; Макс. Значение: 0.5A/60VDC

Интерфейс RS485

RS485(RJ45)

Время подсветки ЖК

По умолчанию: 60 с, диапазон: 0 ~ 999 с (0 С: подсветка постоянно горит)

Диапазон температур окружающей среды

-25 °C ~ + 60 °C (дерат выше 45 °C)

Диапазон температур ЖК

-20 °C ~ + 70 °C

Диапазон температур хранения

-30 °C ~ + 85 °C

Диапазон относительной влажности

От 5% до 95% (Н. К.)

Корпус

IP20

Степень загрязнения

PD2

Размер

261 × 216 × 119 мм

Монтажный размер

180 × 204 мм

Размер монтажного отверстия

Φ7

Терминал

6AWG/16 мм 2

Рекомендуемый кабель

6AWG/16 мм 2

Безопасность

EN/IEC62109-1

EMC

EN61000-6-3/EN61000-6-1

FCC

47 CFR часть 15, субчасть B

ROHS

IEC62321-3-1

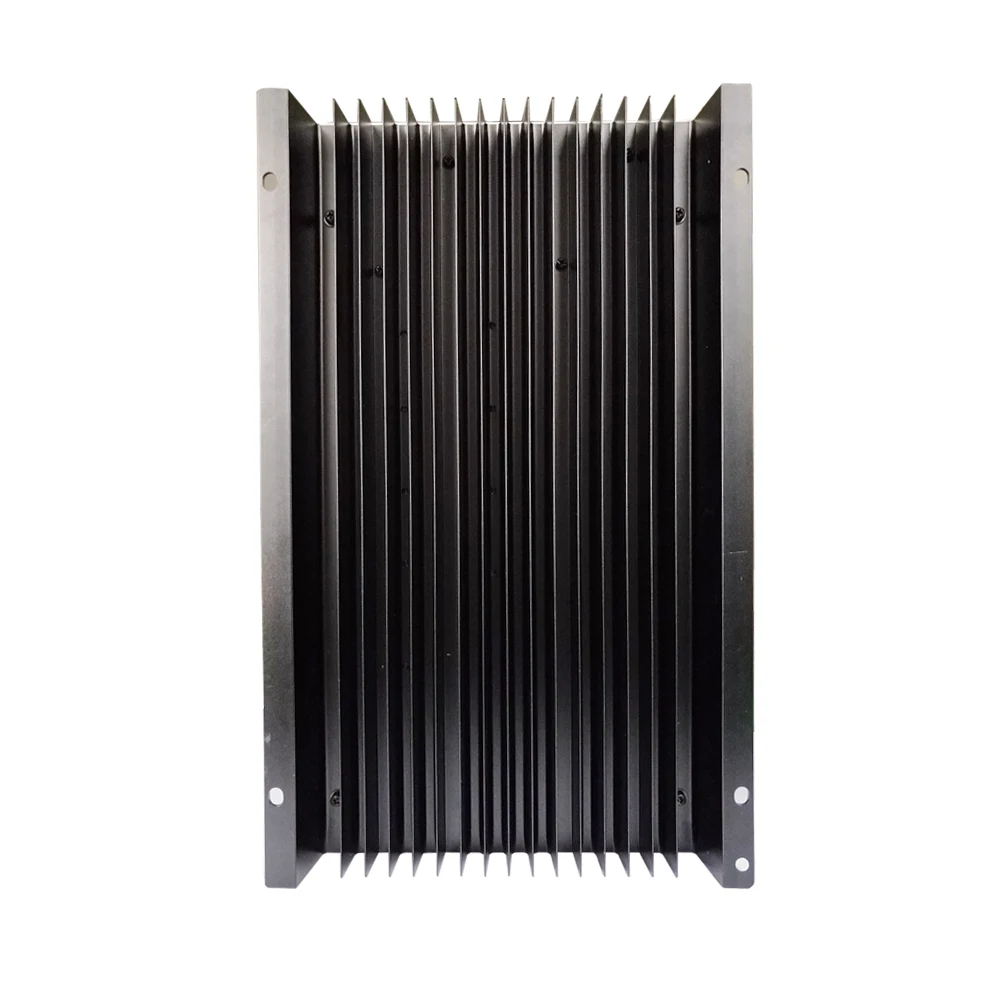

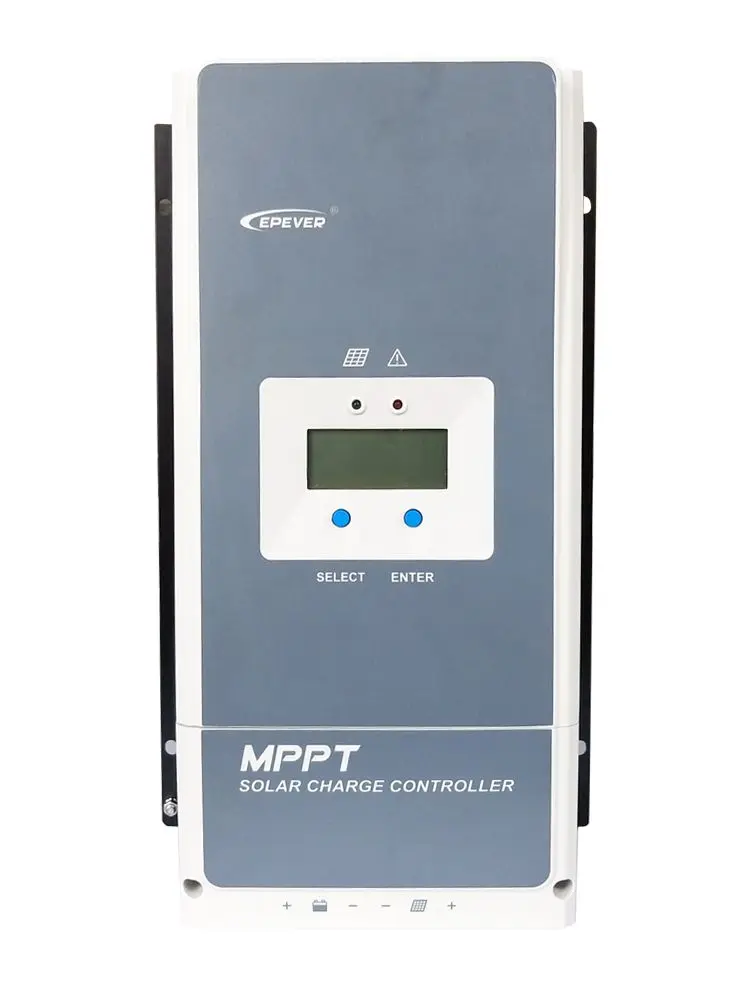

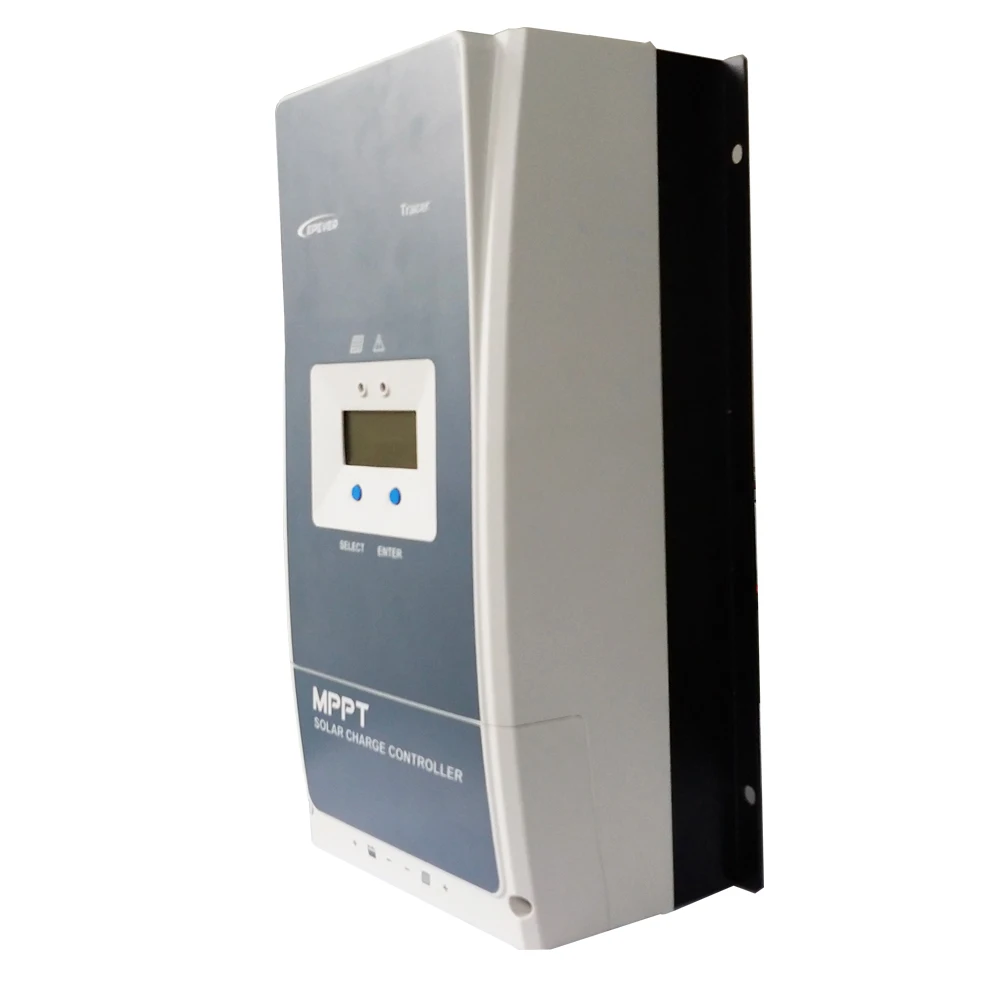

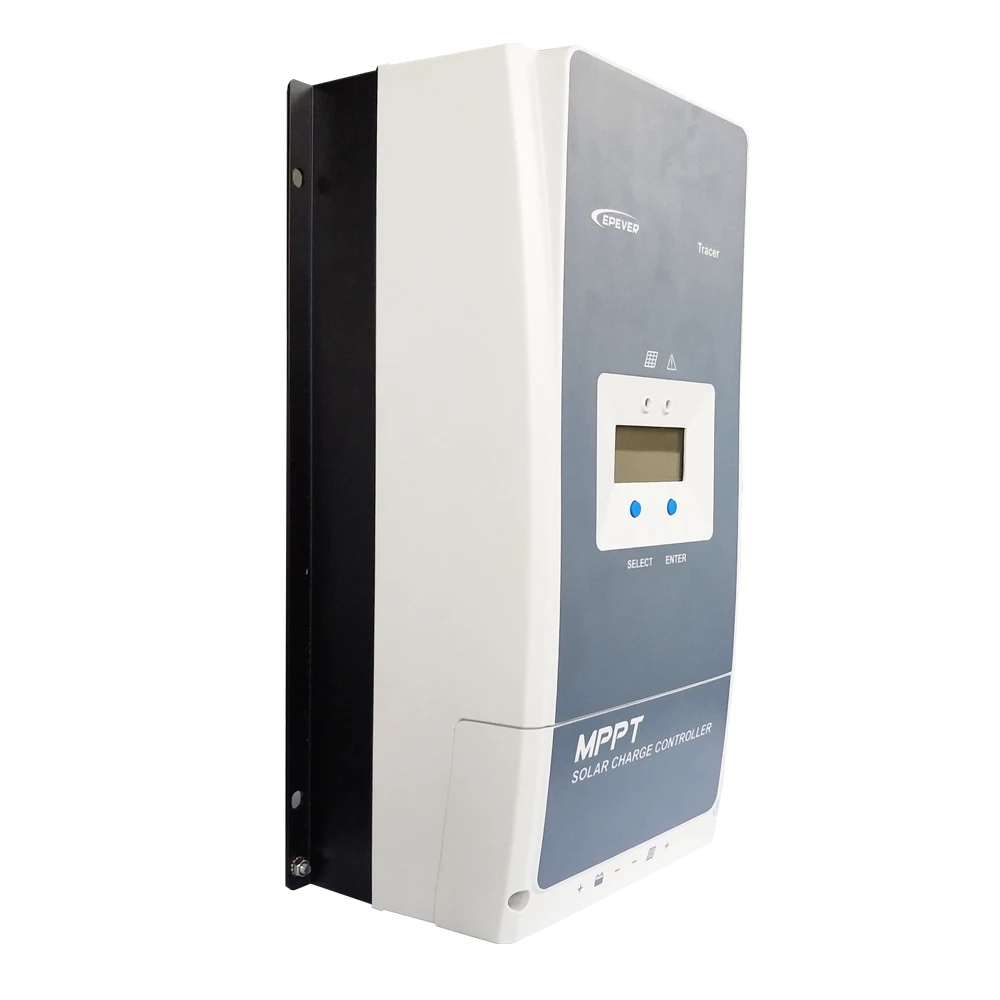

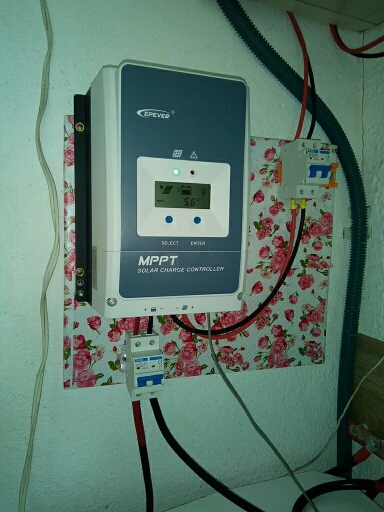

Фото:
