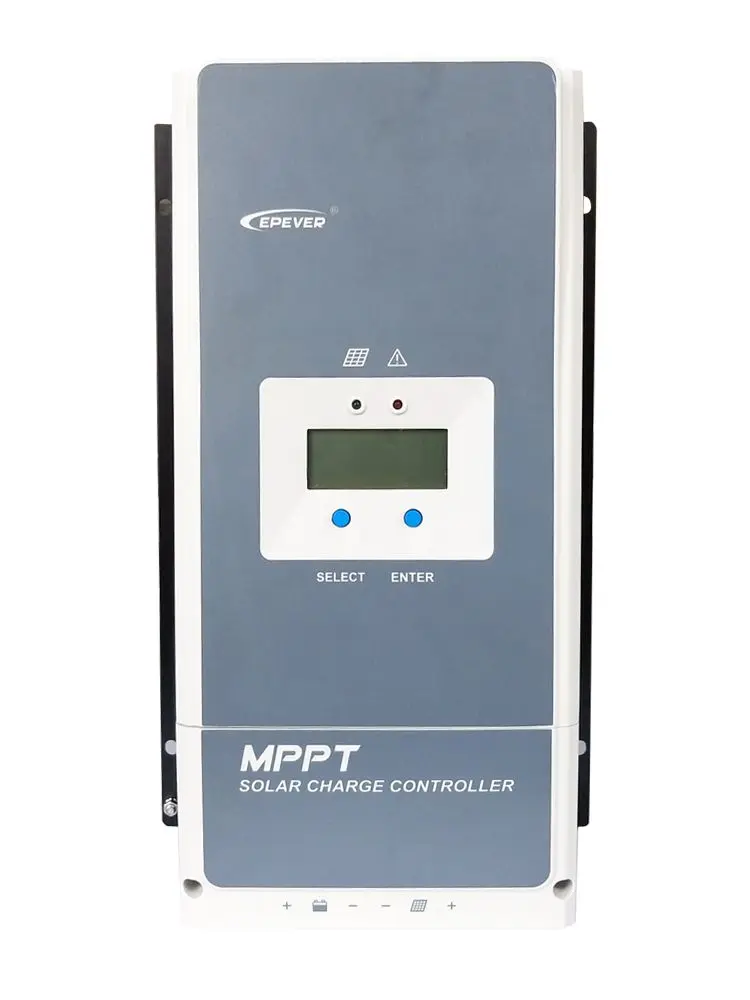

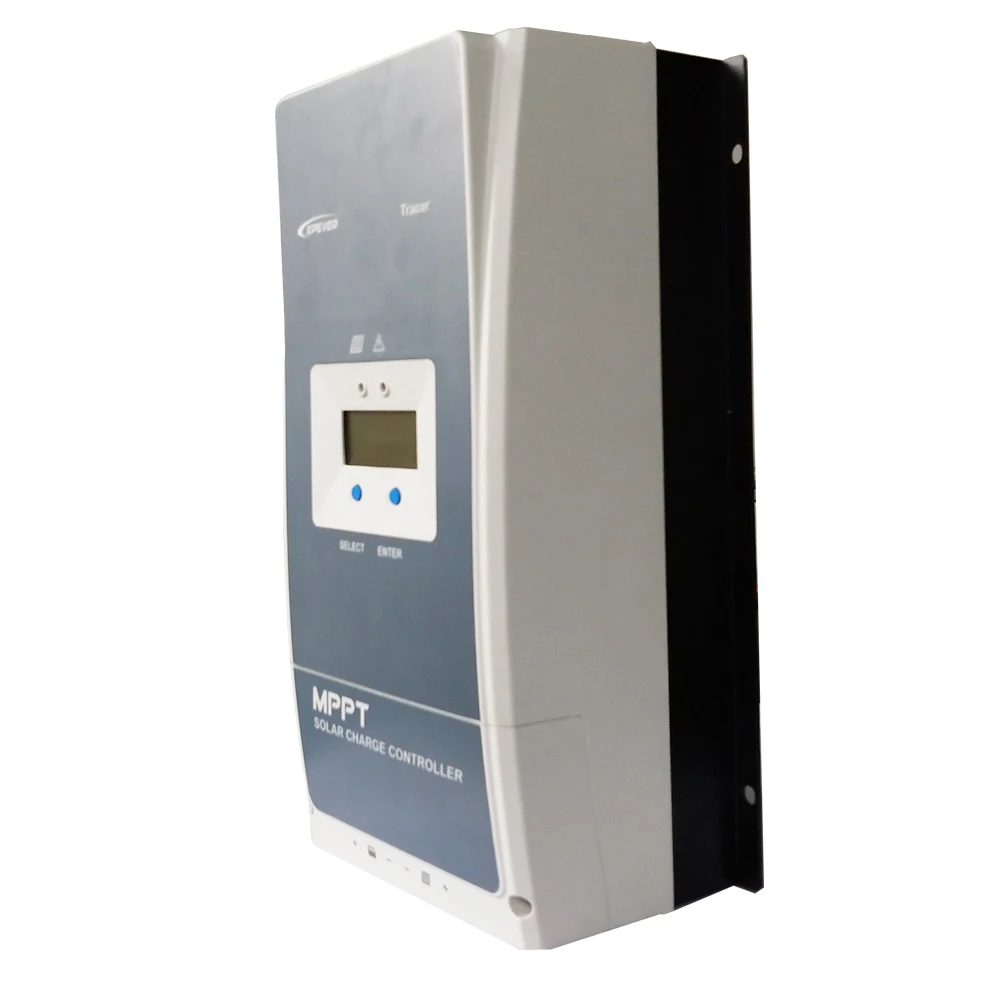

Контроллер солнечного заряда EPever MPPT 60A 12 В 24 в 36 в 48 в подсветка LCD для макс. 150 в PV вход Запись в реальном времени 6415AN

6415AN: Макс. PV открытое напряжение цепи150V

6420AN: Макс. PV открытое напряжение цепи200V

Обзор: материнская плата

Tracer контроллер серии, на основе многофазной технологии синхронного выпрямления (MSRT) и усовершенствованного MPPT управления, с двухъядерным процессором иОбщий негативныйДизайн, имеет особенности высокой скорости отклика, высокой надежности и высоких промышленных стандартов. MSRT может гарантировать очень высокую эффективность преобразования в любой зарядной мощности, которая значительно повышает энергоэффективность солнечной системы; Усовершенствованный MPPT алгоритм управления минимизирует максимальную скорость потери мощности и время потери, для обеспечения эффективности отслеживания, соответствующей скорости, а также высокой эффективности преобразования при высокой или низкой мощности, Таким образом, в любой ситуации, Tracer продукты могут быстро отслеживать максимальную мощность точки (MPP) PV массива для получения максимальной энергии панели. Функция ограничения мощности зарядки и тока, а также функция автоматического снижения мощности полностью обеспечивают стабильность при работе с большими PV модулями и работают в условиях высокой температуры.

Благодаря адаптивному трехступенчатому режиму зарядки на основе цифровой схемы управления контроллеры серии Tracer A могут эффективно продлить жизненный цикл аккумулятора и значительно улучшить производительность системы. Реле автоматического управления нагрузкой, утилитой или генератором позволяют легко компоновать гибридную энергосистему. Всесторонняя электронная защита, включая перезарядку, переразрядку и защиту от обратной полярности PV, эффективно обеспечивает более безопасную и надежную работу солнечной системы в течение более длительного срока службы. Изолированный интерфейс RS485 со стандартным интерфейсом связи MODBUS и 5 В питания позволяет клиенту легко расширить приложение, он поддерживает до 8 зарядки параллельно для расширения системы и удовлетворения различных требований мониторинга, так что может быть широко использован для различных применений, например, солнечной RV, Домашняя система и полевой мониторинг и т. Д.

Особенности:

Сертификация CE (LVD EN/IEC62109,EMC EN61000-6-1/3)

Высокое качество и низкий уровень отказов компонентов ST и Infineon для обеспечения жизни продукта

Передовая технология MPPT и ультра-быстрая скорость отслеживания, с эффективностью отслеживания не менее 99.5%

Максимальная эффективность передачи DC/DC до 98.6%, эффективность полной нагрузки до 98%

Расширенный алгоритм управления MPPT минимизирует скорость потери MPP и время потери

Точность распознавания и отслеживания в самой высокой точке многократного пика MPP

Широкий диапазон рабочего напряжения MPP.

Автоматическая система управления для ограничения мощности зарядки и тока перейти за номинальное значение.

Поддержка 4 вариантов зарядки: герметичный, ГЕЛЕВЫЙ, затопленный и пользовательский.

Батарея компенсация температуры функция

Запись энергии в реальном времени и статическая функция

Автоматическая функция снижения мощности при перегреве

Стопроцентная полная нагрузка в рабочей среде диапазон температур в пределах зарядки и разрядки

Поддержка до 8 блоков параллельно для расширения системы

Релейное управление нагрузкой внешний сигнал переключателя нагрузки для осуществления различных режимов работы нагрузки

Первое и второе Отключение управления нагрузкой, содержит два контакта реле.

Автоматическое управление инженерным оборудованием и генераторным релейным дизайном

Реле автоматического управления или генератора позволяют легко компоновать гибридную систему питания

Удаленная температура и конструкция датчика напряжения собирают точные данные о температуре и напряжении аккумулятора

Изолированный RS485 с 5VDC/200mA для защиты выхода для устройств без питания с MODBUS протокол

Мониторинг или установка параметров с помощью приложений для телефона или программного обеспечения для ПК.

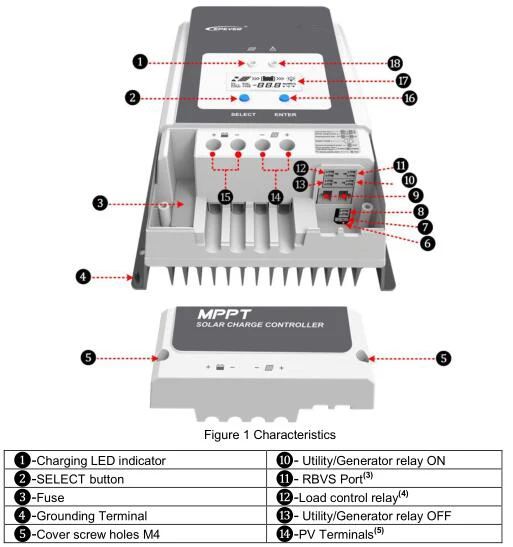

Характеристики:

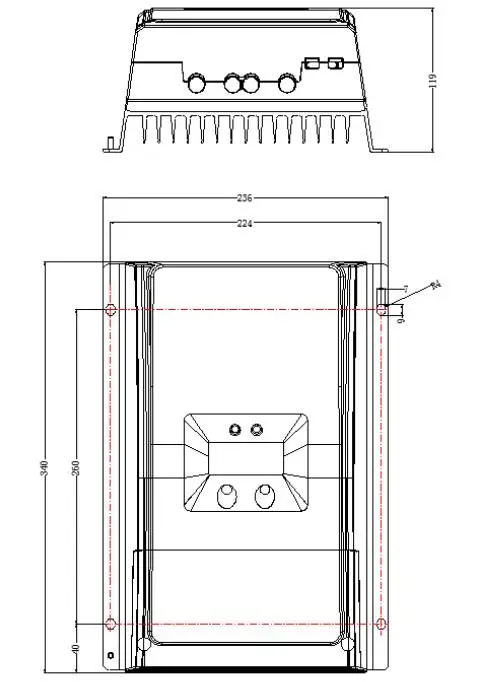

Размеры:

Один контроллер:

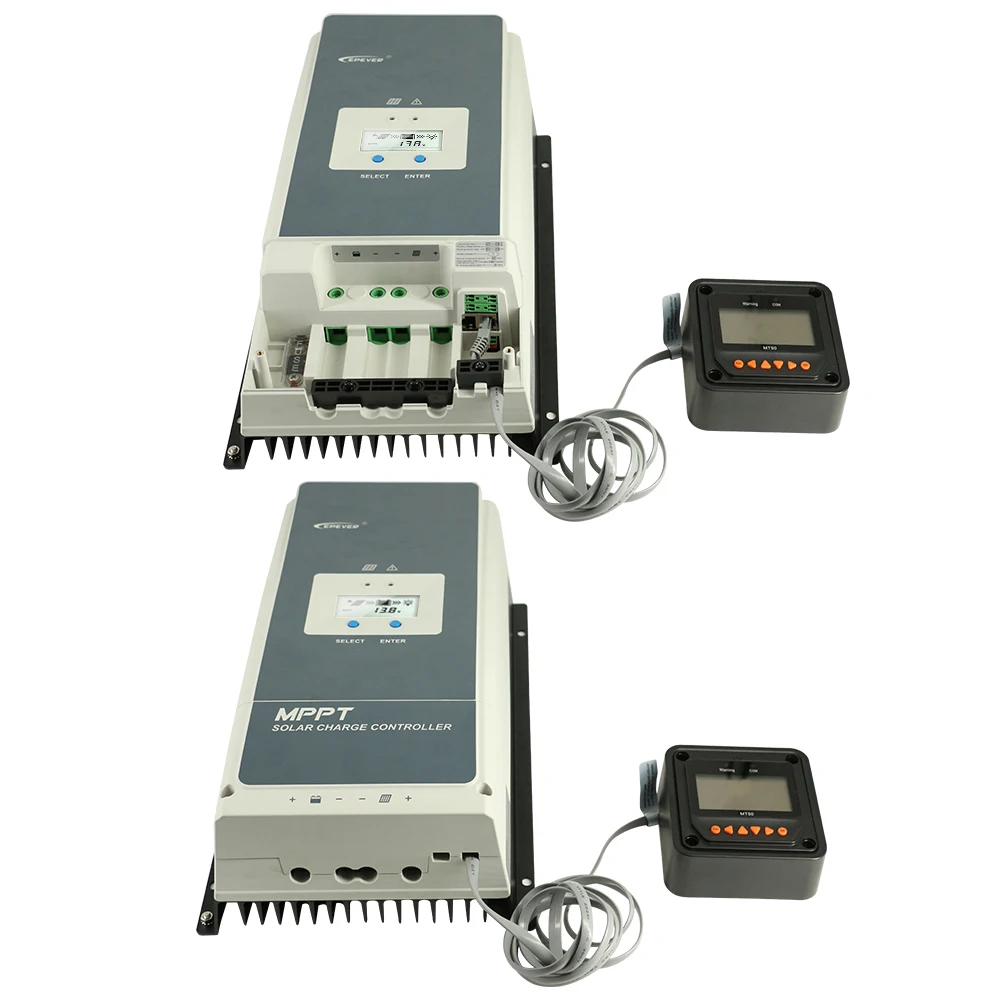

Различные контроллеры:

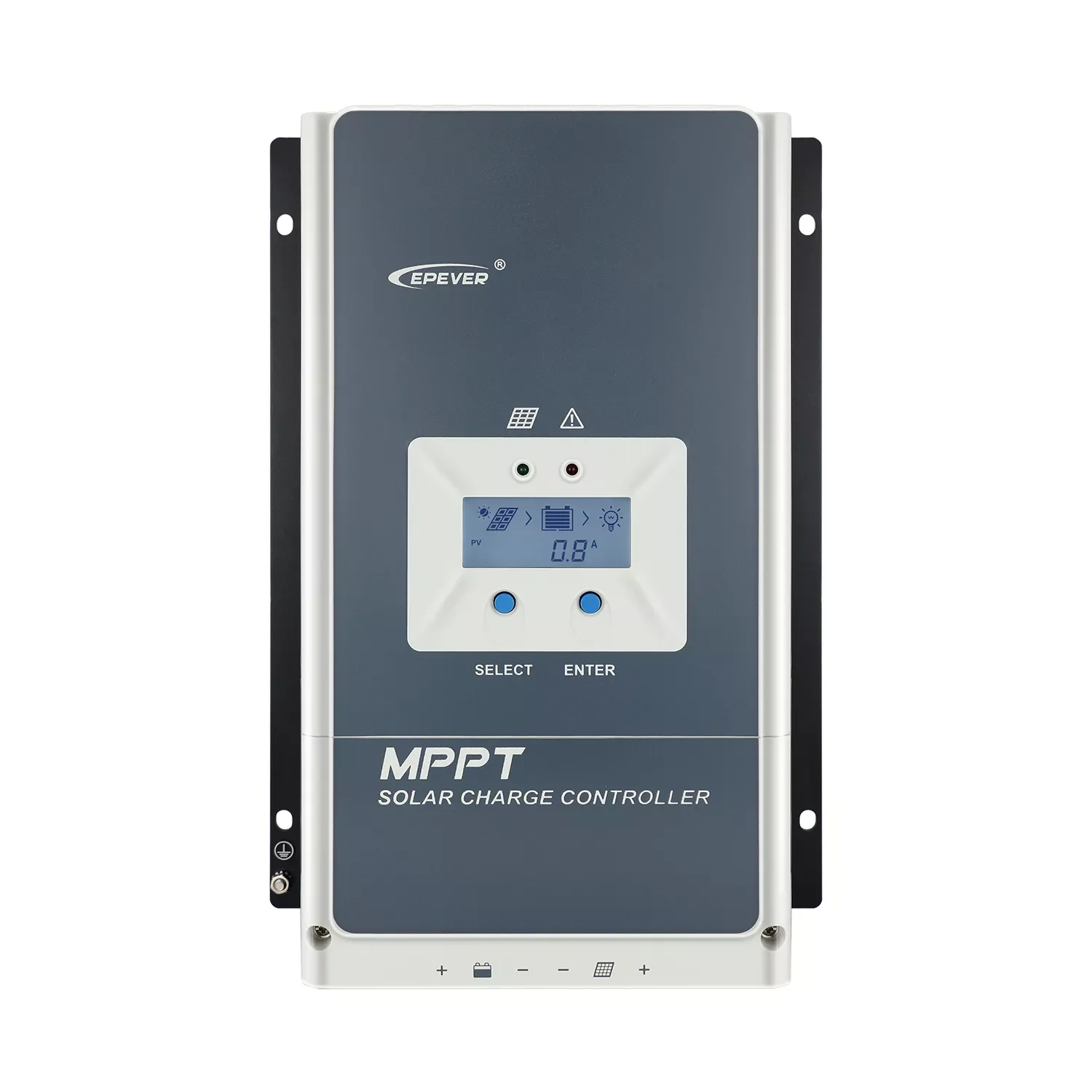

ЖК-дисплей:

Технические характеристики:

Предмет

Tracer6415AN

Tracer6420AN

Номинальное напряжение системы

12/24/36/48VDC авто

Батарея Диапазон входного напряжения

8V ~ 68V

Тип батареи

Запечатанный (по умолчанию)/гель/затопленный/Пользователь

Батарея предохранитель

80A/58V

Номинальный ток заряда

750 Вт/12 в 1500 Вт/24 В 2250 Вт/36 в 3000 Вт/48 в

Макс. Напряжение открытой цепи PV

150V

200V

MPP диапазон напряжения

(Напряжение батареи + 2 в) ~ 108 в

(Напряжение батареи + 2 в) ~ 144 в

Эффективность отслеживания

≥ 99.5%

Макс. Эффективность преобразования

98.6%

Эффективность при полной нагрузке

98.0%

97.5%

Температура компенсации коэффициента

-3 мВ/°C/2 в (по умолчанию)

Собственного потребления

98mA/12V; 60ма/24V 50мА/Е-байка 36В; 46mA/48V

Заземления

Общий отрицательный заземления

Реле

Номинальное значение: 5A/30VDC; Макс. Значение: 0.5A/60VDC

RS485 интерфейс

RS485(RJ45)

LCD дисплей, задняя подсветка, время

По умолчанию: 60 с, диапазон: 0 ~ 999 с (0 С: подсветка включена постоянно)

Диапазон температуры окружающей среды

-25 °C ~ + 60 °C (дерат выше 45 °C)

ЖК-дисплей Диапазон рабочих температур

-20 °C ~ + 70 °C

Диапазон температуры хранения

-30 °C ~ + 85 °C

Диапазон относительной влажности воздуха

От 5% до 95% (Н. К.)

Корпус

IP20

Степень загрязнения окружающей среды

PD2

Измерение

340 × 236 × 119 мм

Монтажный размер

260 × 224 мм

Размер монтажного отверстия

Φ7

POS терминал

2AWG/35 мм 2

Рекомендованный кабель

6AWG/16 мм 2

Безопасность

RU/IEC62109-1

EMC

EN61000-6-3/EN61000-6-1

FCC, аддитивного цветового пространства

47 CFR часть 15, подчасть B

По ограничению на использование опасных материалов в производстве

ЯEC62321-3-1

Фото:
