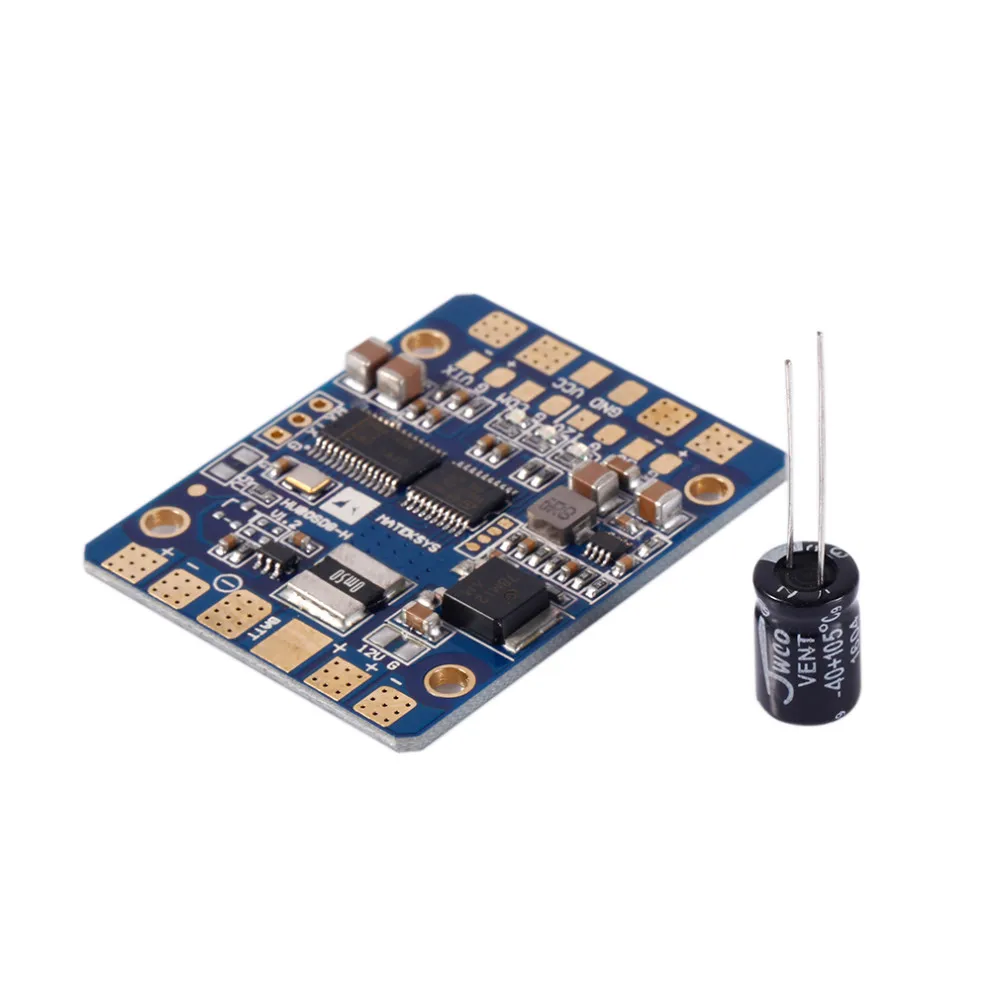

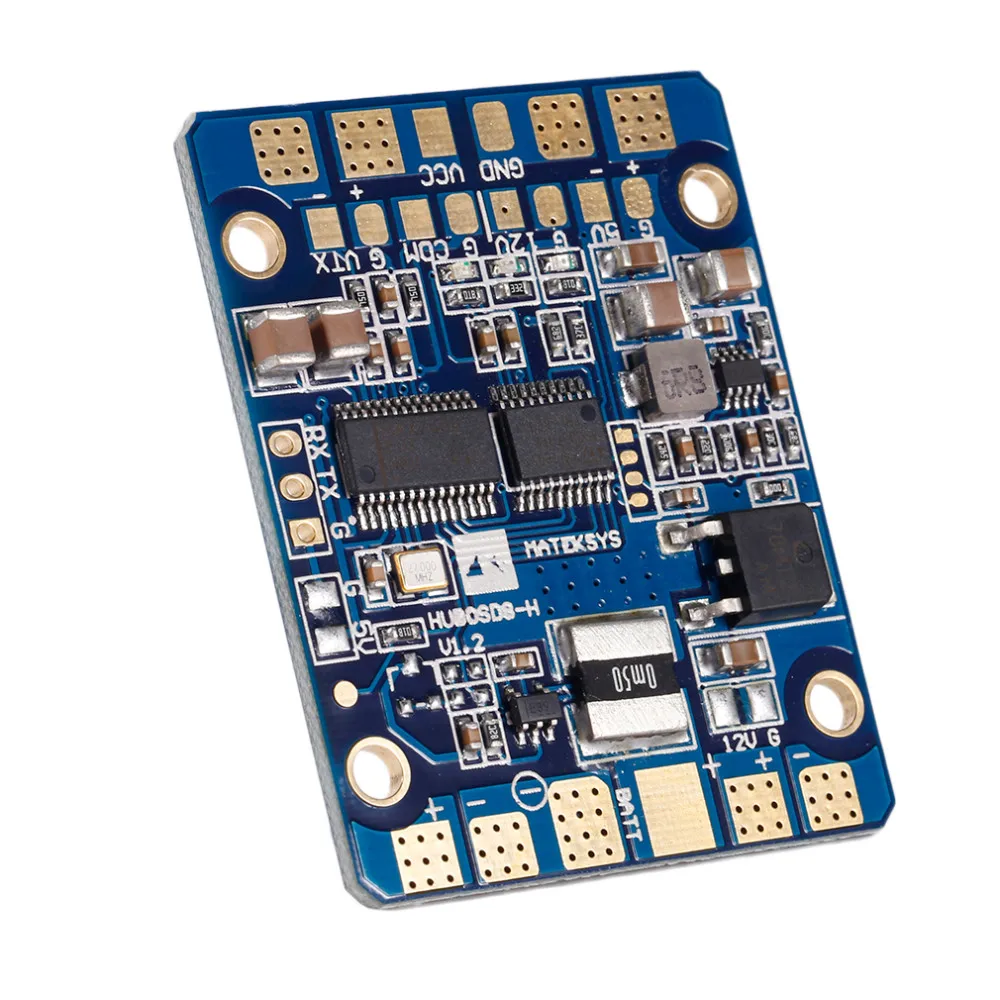

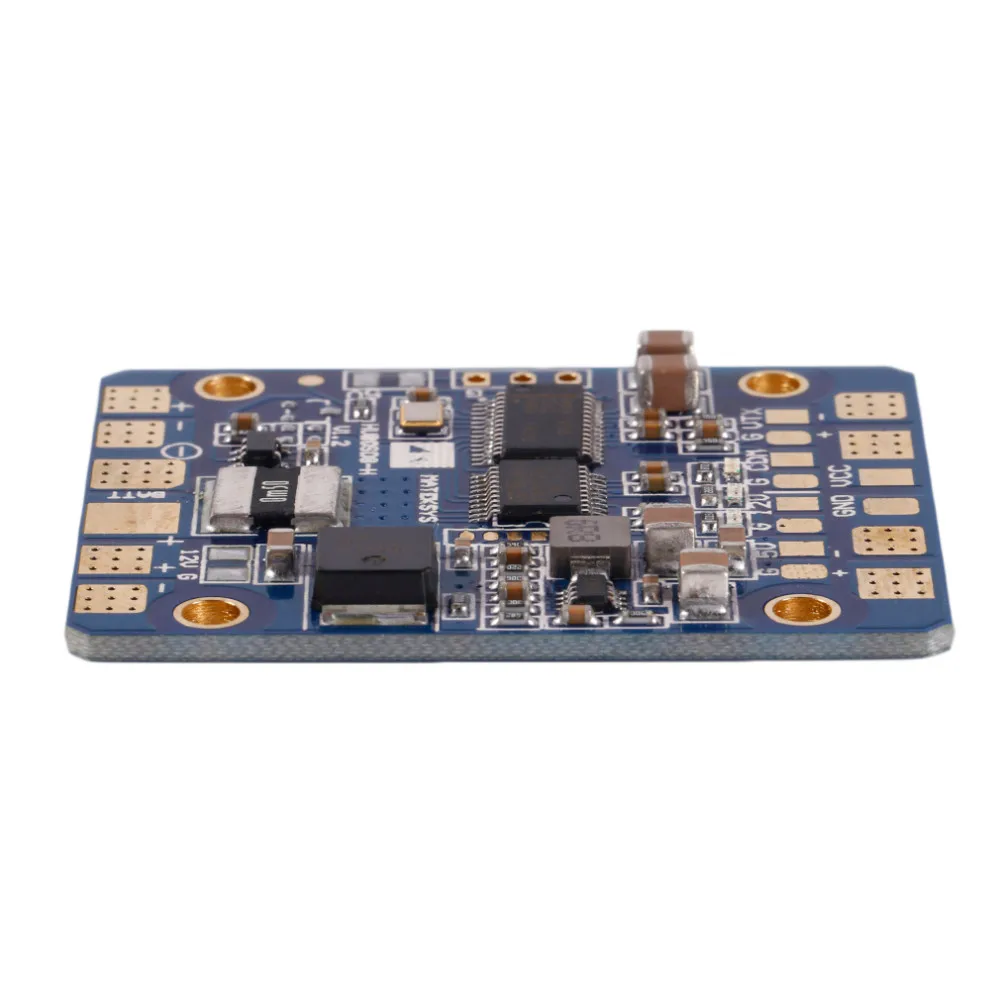

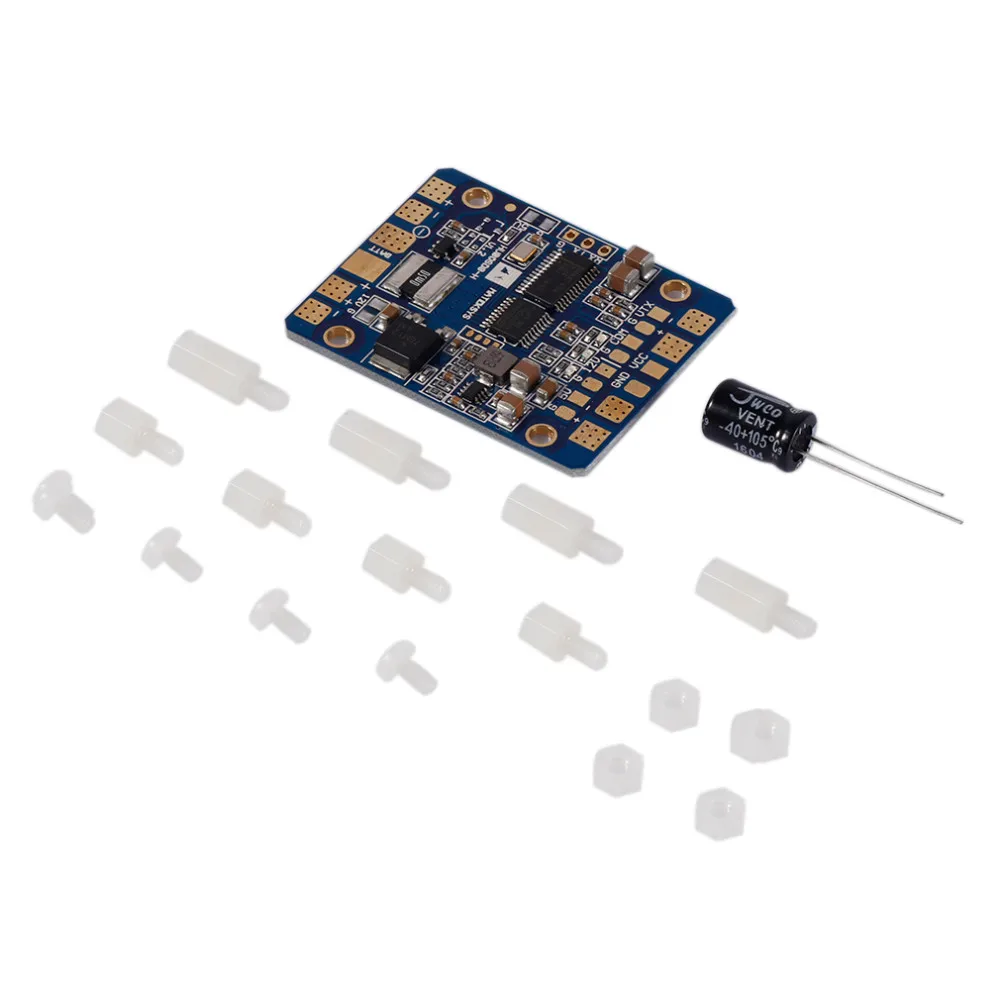

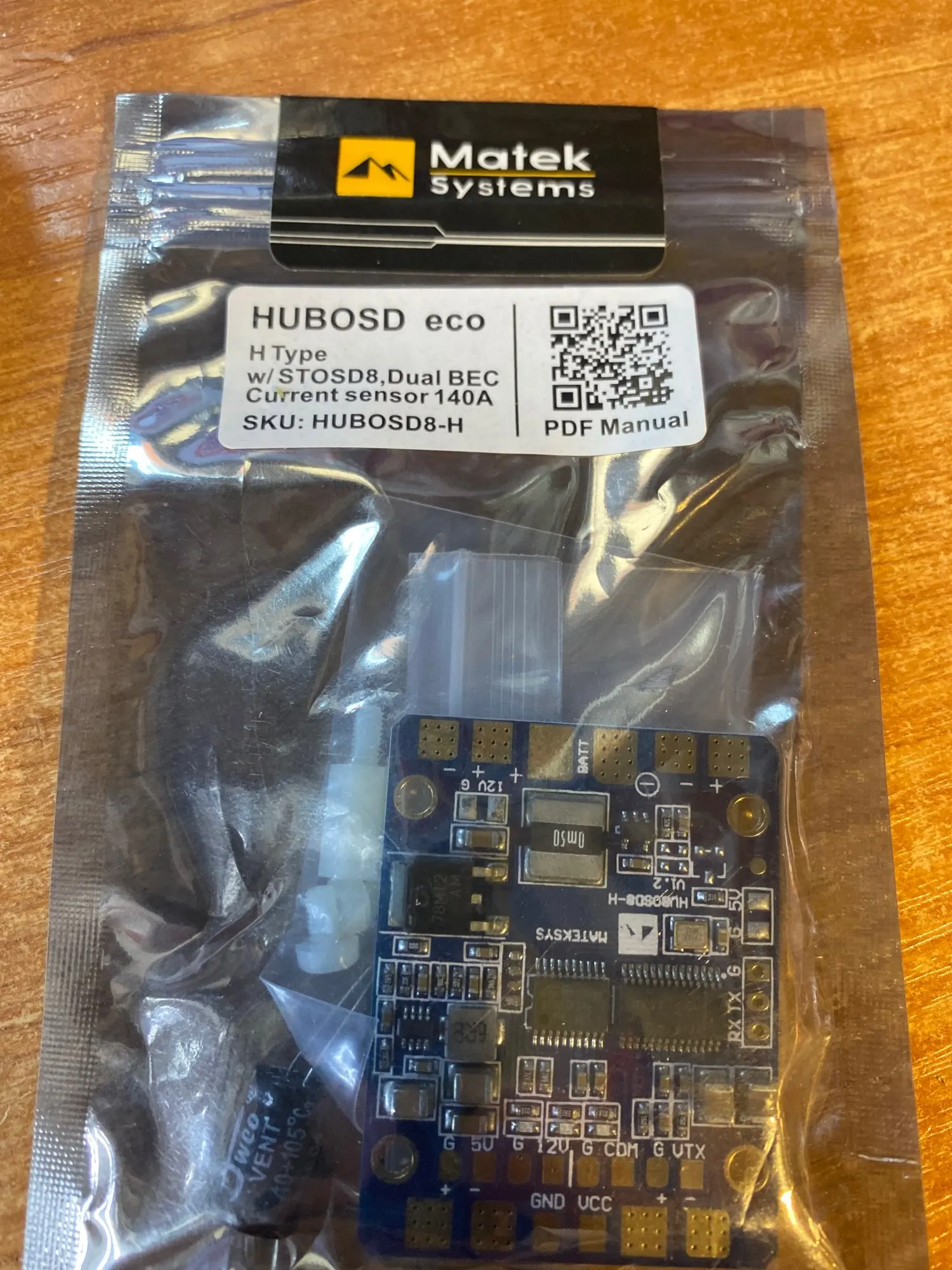

Распределительная плата Ocday Matek HUBOSD eco H, концентратор, экранное меню, Датчик тока PDB, 1 шт.

Двойной BEC H типHUBOSD8 был спроектирован для обеспечения максимально высокой производительности и надежности в 4-слойной печатной плате.Это многофункциональный узловой центр с PDB, BEC 5 В/2 А и 12 В/мА, Датчик тока А, тестовидность 8.BEC 12 В-это линейный регулятор, LC-фильтр не требуется.Встроенный тестос 8 поддерживает Plug & Play, никаких сложных настроек не требуется.Он специально сделан для mini FPV Quad.Характеристики:Общие:In: 8-21VDC (3-5S LIPO)PDB: 4 X 30A (макс. 4 x 35A)BEC: 5 В/2 А, 12 В/0.Цвет: синийРазмер: 45x35x4 мм/1,78x1,38x0,16 дюймаПосылка: 146x90x5 ммВес нетто: 12 гВес посылка: 17 гPDB: (выходы ESC)Постоянный ток: 30 А на выходПиковый ток (10 секунд/минуту): 35 А на выходеФизические:2 унции меди, 4-слойная и 1,6 мм PCB.1 вход аккумулятора, 4 выхода ESC. 2 выхода BEC 5 В, 2 выхода BEC 12 В.Камера сигнала & Gnd колодки, видео передатчик сигнала & Gnd колодки1x последовательный порт (RX, TX, G)Монтажные отверстия 30,5 мм квадратные расстояния 3 ммBEC 5 В (выходы)Предназначен для приемников RC, контроллеров полета, OSD и сервоприводов.Синхронный понижающий регулятор DC/DC.Напряжение: 5,0 +/- 0.1VDCПостоянный ток: 2 А (макс. 2,5 А 10 с/мин)Пульсация на выходе: 40 мВ (VIn = 16 В, VOut = 5 В при нагрузке 2 а)Устойчивость к короткому замыканию (5 секунд/минуту)BEC 12 В (выходы)Линейный регулятор, очень низкий уровень шума. LC-фильтр не нужен.Предназначен для видеокамеры TX или FPV.Напряжение: 12,0 +/-В постоянного тока (Работа 4-5 с)Постоянный ток: 500 мА при 16 В, 400 мА при 20 вУстойчивость к короткому замыканию (2 секунды в минуту)Если аккумулятор 3S LiPo, выходное напряжение = 3S LiPo Напряжение-1 вДатчик тока140АЕсли ток> 140 А. Дисплей тестод 140АSTOSD-81) индикатор ходаСиний светодиодный мигает: Инициализация тестосаСиний светодиодный светильник: тестостеровый Индикатор работает.2) автоопределение PAL/NTSCАвточувствительный PAL / NTSC cam при запуске OSD. По умолчанию NTSC без сигнала Cam3) Динамическая информация на экранеТок <2 А и держать 5 секундТок> 2 А4) Мин. Вольт и Макс. Amp рекордер5) автоматический таймер полетаТок> 2А, время в.Ток <2А, тайм-аут.6) Автоматическое обнаружение батарейЕсли Входное напряжение находится в диапазоне ниже, HUBOSD обнаружит ячейкуЧисла автоматически.11,1-13,05 в: 3 ячейки LiPo, 14,8-17,4 в: 4 ячейки LiPo, 18,5-21 в: 5 ячеек LiPoЕсли Входное напряжение выходит за пределы диапазона. На экране будет мигать значение напряжения.Пожалуйста, убедитесь, что общее напряжение аккумулятора ниже 3,7 в * элементов7) Сигнализация низкого напряжения(Мигание значения): по умолчанию 3,6 В * ячеек8) сигнал тревоги превышения мАч(Мигание значения): по умолчанию 1000 мАч9) ID пилота на экранеПо умолчанию отключен. Вы можете ввести некоторые слова и включить их в GUI10) обновление прошивкиТочность напряжения: +/- 0.4%, разрешение напряжения: 0,01 вТочность тока: +/- 1.5%, разрешение тока: 0.1AПосылка1 x двойная распределительная плата BEC OSD1 пакет аксессуаров
