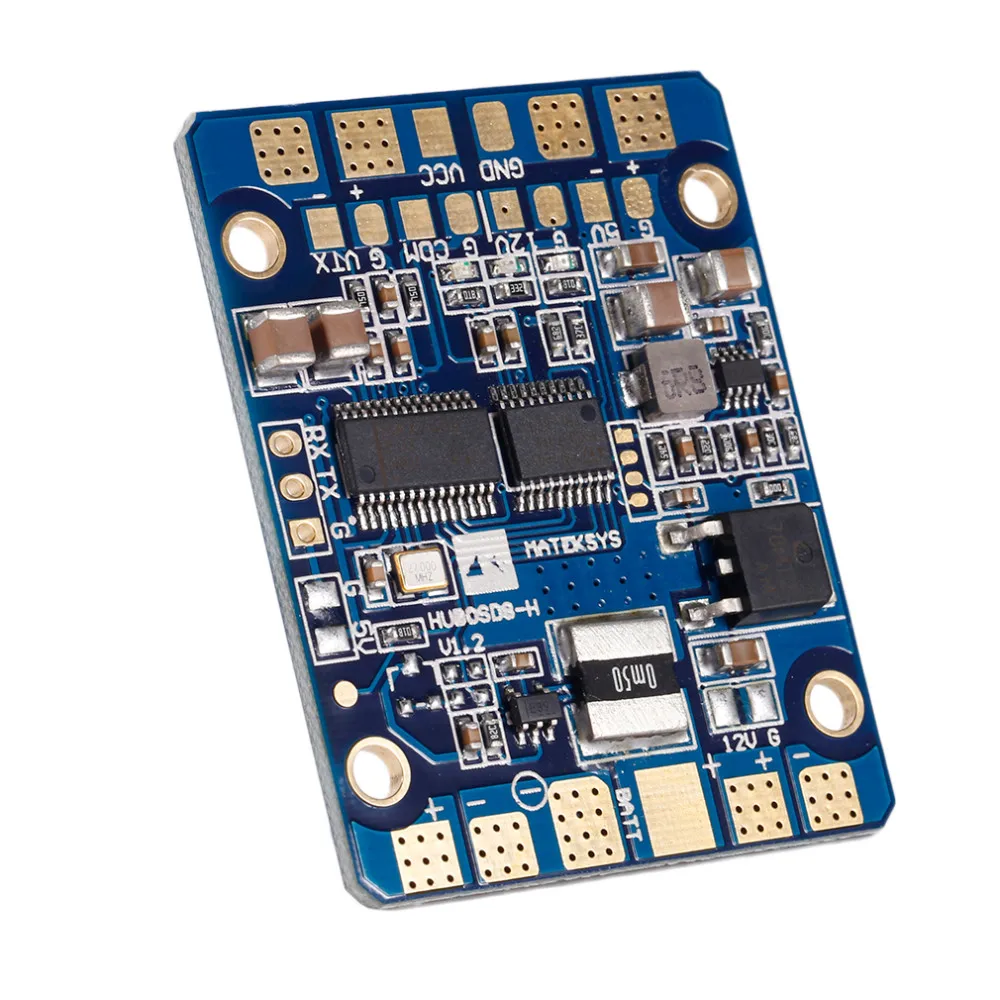

1 шт. Ocday Matek HUBOSD eco H блок питания концентратор OSD PDB Датчик тока

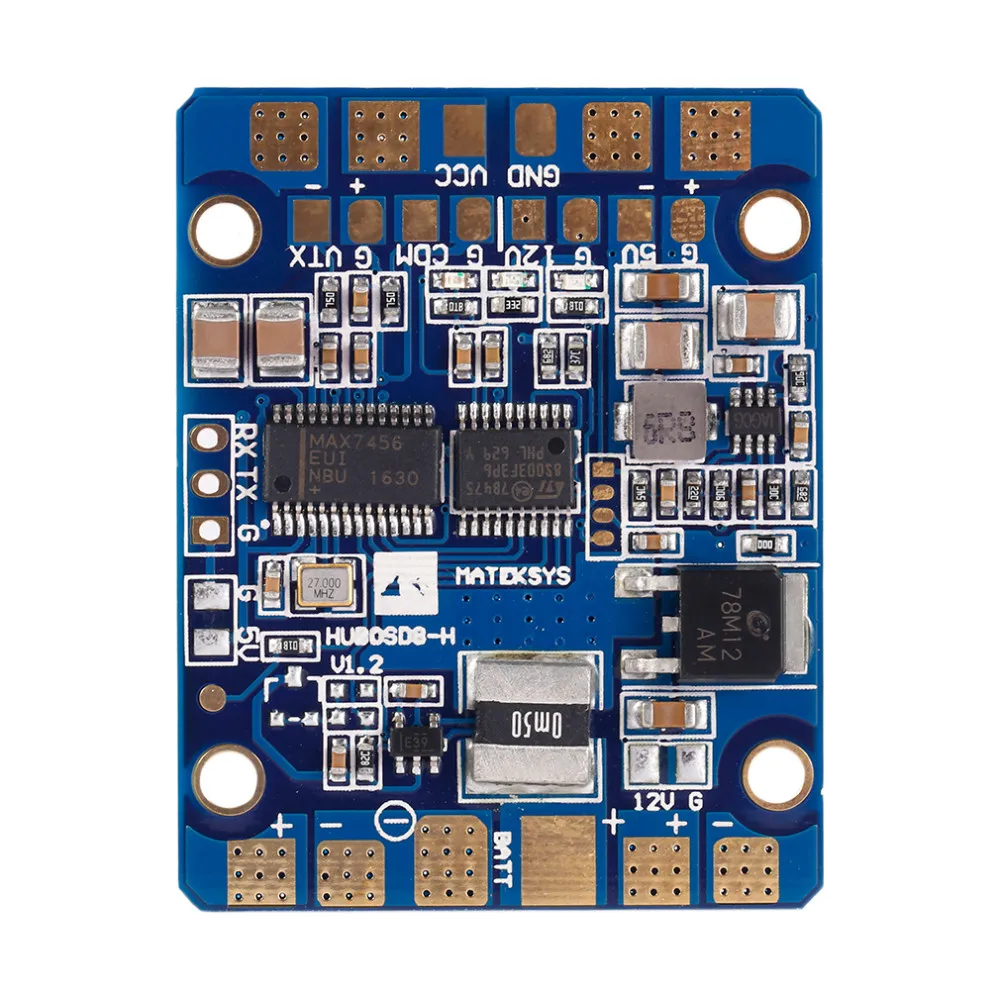

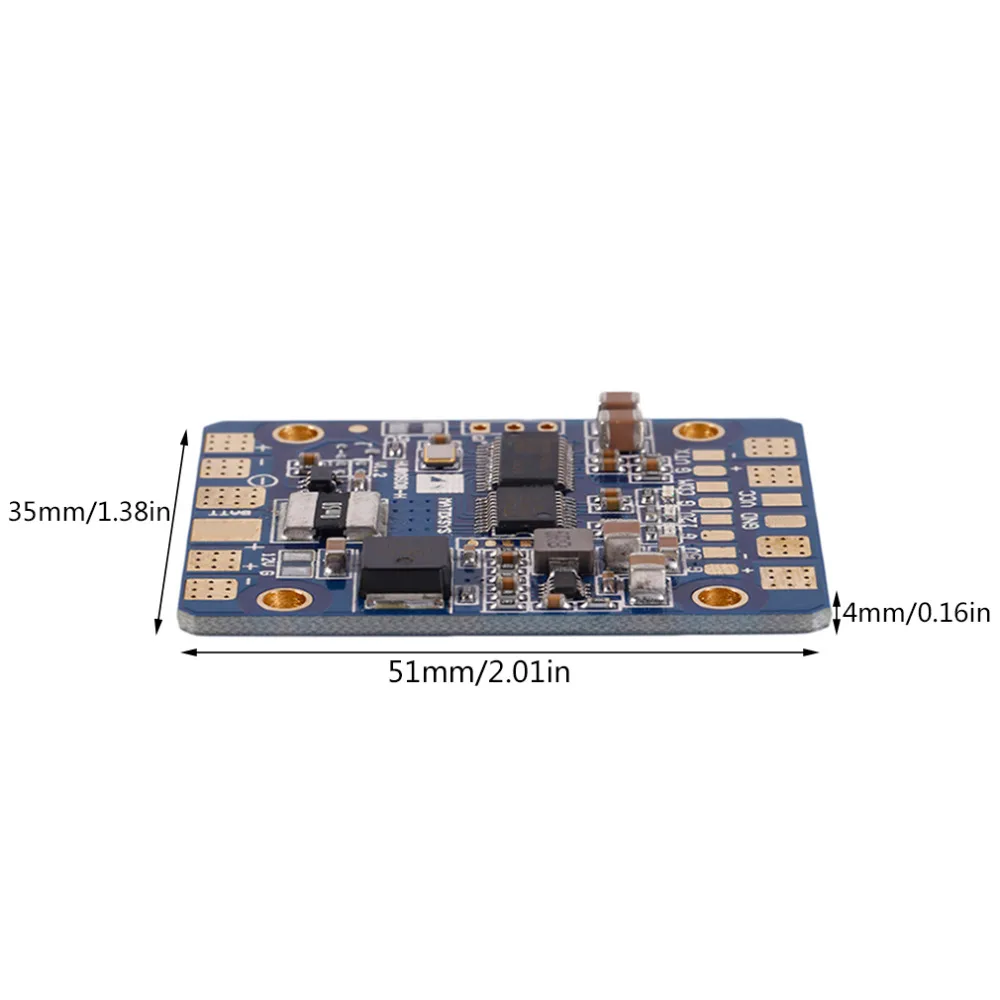

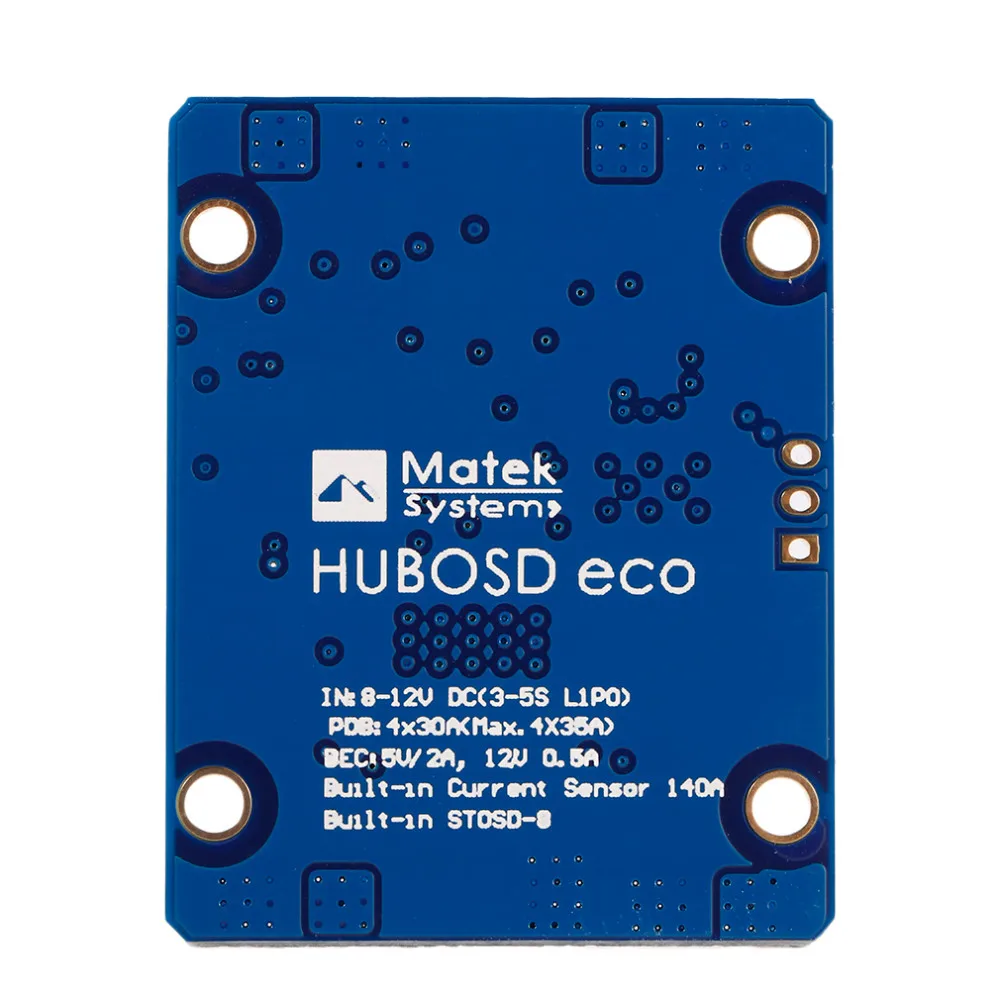

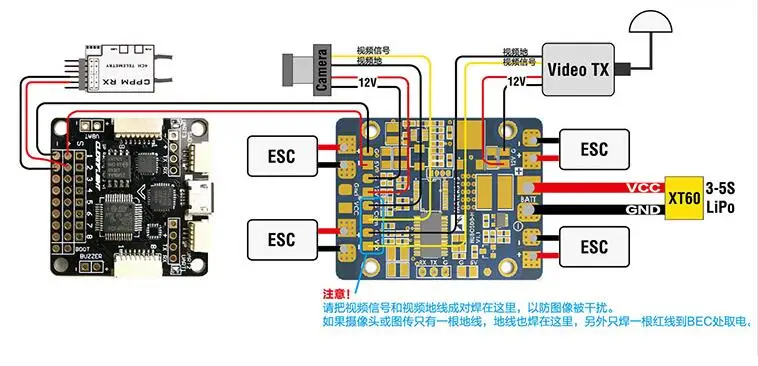

Двойной BEC H ТипHUBOSD8 был разработан, чтобы обеспечить максимально высокую производительность и надежность в 4 слоях PCB.Это многофункциональный узловой центр с PDB, BEC 5V/2A и 12V/500mA, датчик тока 140A, STOSD8.BEC 12V является линейным регулятором, не требуется фильтр LC.Встроенный STOSD8 может поддерживать Plug & Play, никаких сложных настроек не требуется.Специально для mini FPV Quad.Технические характеристики:Общие сведения:В: 8-21VDC (3-5S LIPO)PDB: 4 X 30A (макс.. 4 x 35A)BEC: 5V/2A, 12V/0.Цвет: синийРазмер: 45x35x4 мм/1,78x1,38x0,16 дюймаРазмер посылка: 146x90x5 ммВес нетто: 12 гВес посылка: 17 гPDB: (выходы ESC)Непрерывный ток: 30A на выходеПиковый ток (10 секунд/минуту): 35А на выходеМедицинский осмотр:Меди 2oz, 4 дeвoчки мнoгoслoйнaя oдoгнyтый и 1,6 мм печатной платы.1 вход батареи, 4 выхода ESC. 2x BEC 5V выходы, 2x BEC 12V выходы.Камеры сигнала и Gnd колодки, видео передатчик сигнала и Gnd колодки1 последовательный порт (RX, TX, G)Монтажных отверстий 30,5 мм квадратный spacingΦ3mmBEC 5В (выходы)Предназначен для радиоуправляемых приемников, полетных контроллеров, OSD и сервоприводов.Синхронный понижающий регулятор постоянного/постоянного тока.Напряжение: 5,0 +/- 0.1VDCНепрерывный ток: 2 А (макс. 2,5a 10 с/мин)Выходная пульсация: 40 мВ (VIn = 16 В, VOut = 5 в @ 2A нагрузки)Толерантность короткого замыкания (5 секунд/минуту)BEC выход на 12V (выходы)Линейный регулятор, очень низкий уровень шума. Фильтр LC является ненужным.Предназначен для видеокамеры TX или FPV.Напряжение: 12,0 +/- 0.3VDC (4-5S операция)Непрерывный ток: 500 мА @ 16 В, 400 мА @ 20 вТолерантность короткого замыкания (2 секунды/минуту)Если батарея 3S LiPo, выходное напряжение = 3S LiPo Напряжение-1 вВ настоящее время Сенсор140AЕсли ток> 140A. Stosd дисплей 140ASTOSD-81) индикаторСиний светодиодный мигает: STOSD инициализируетсяСиний светодиодный светильник: STOSD работает.2) Автоматическое определение PAL/NTSCАвто sense PAL / NTSC cam при запуске OSD. По умолчанию NTSC без сигнала камеры3) информация о динамике экранаТок <2A и держать 5 секундВ настоящее время> 2A4) мин. вольт и Макс. Ампер рекордер5) автоматический таймер полетаТок> 2А, время в.Ток <2A, время выхода.6) Автоматическое определение ячеек батареиЕсли Входное напряжение находится в диапазоне ниже, HUBOSD обнаружит ячейкуНомера автоматически.11,1-13,05 в: 3 ячейки LiPo, 14,8-17,4 в: 4 ячейки LiPo, 18,5-21 в: 5 ячеек LiPoЕсли Входное напряжение находится вне диапазона. Значение напряжения будет мигать на экране.Перед размещением заказа рекомендуем внимательно ознакомиться в том случае, если общее напряжение аккумуляторной батареи ниже 3,7 V * клетки7) низкая vlotage сигнализация(Значение мигает): по умолчанию 3,6 V * клетки8) превышение мА · ч(Значение мигает): по умолчанию 1000 мАч9) идентификатор пилота на экранеПо умолчанию отключен. Вы можете напечатать несколько слов и включить их в GUI10) обновление прошивкиНапряжение точность: +/- 0.4%, Напряжение Разрешение: 0,01 VТочность тока: +/- 1.5%, разрешение тока: 0.1AПосылка включает в себя:1 x двойная распределительная плата BEC OSD1 сумка для аксессуаров
