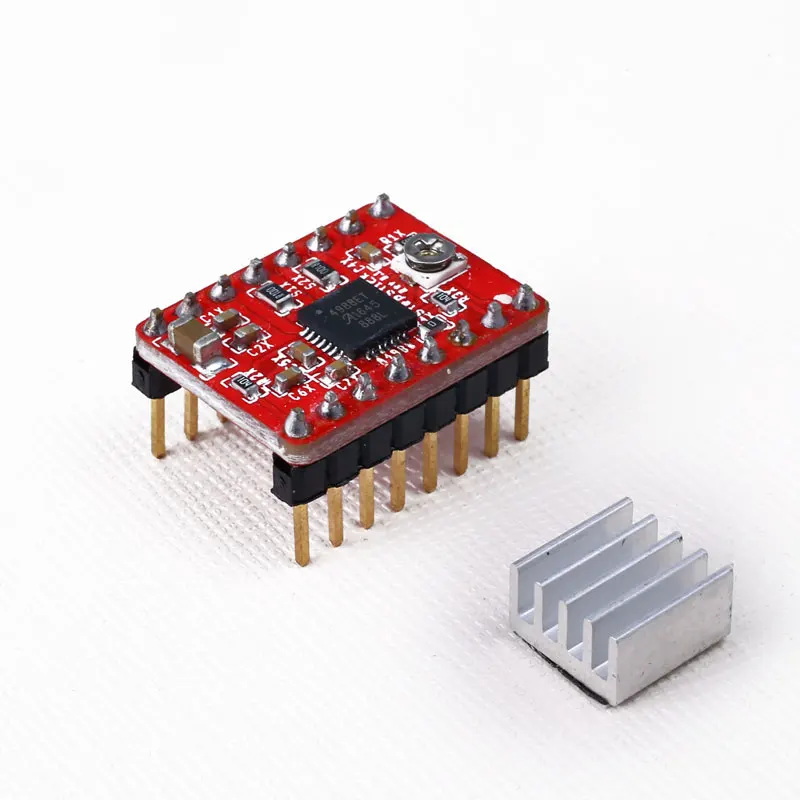

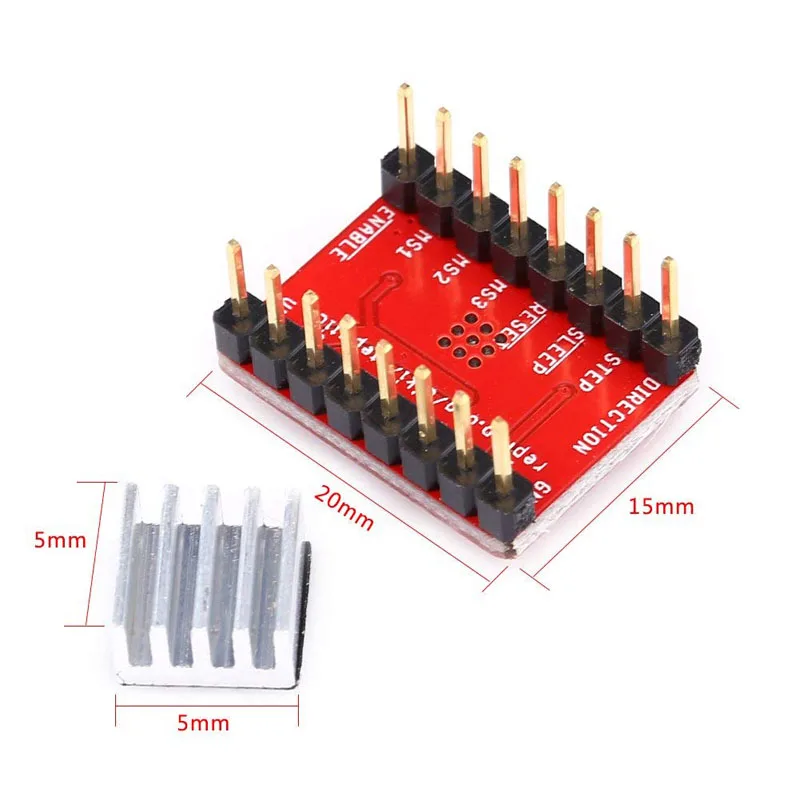

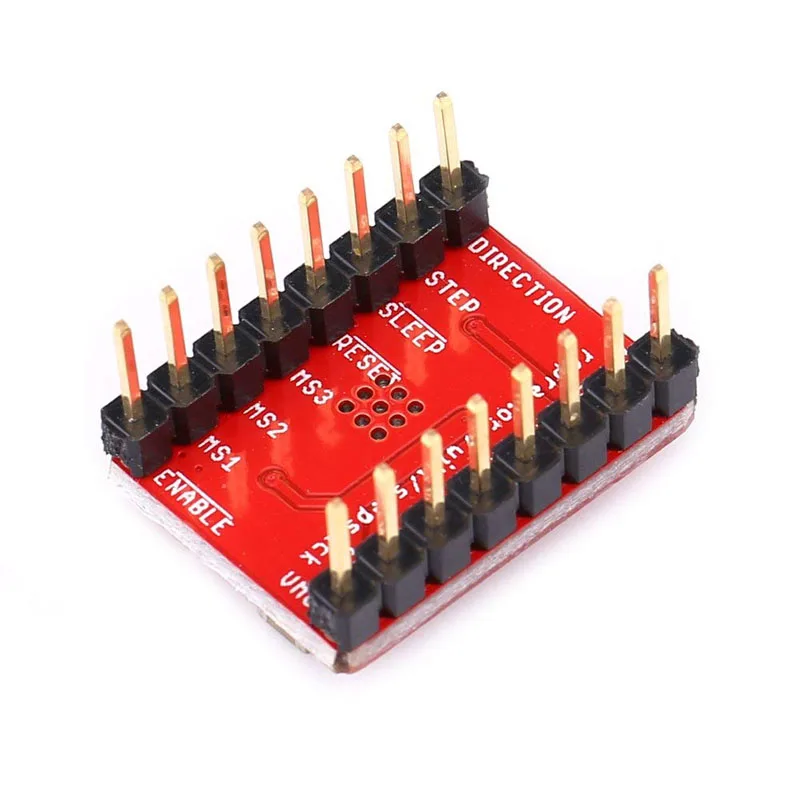

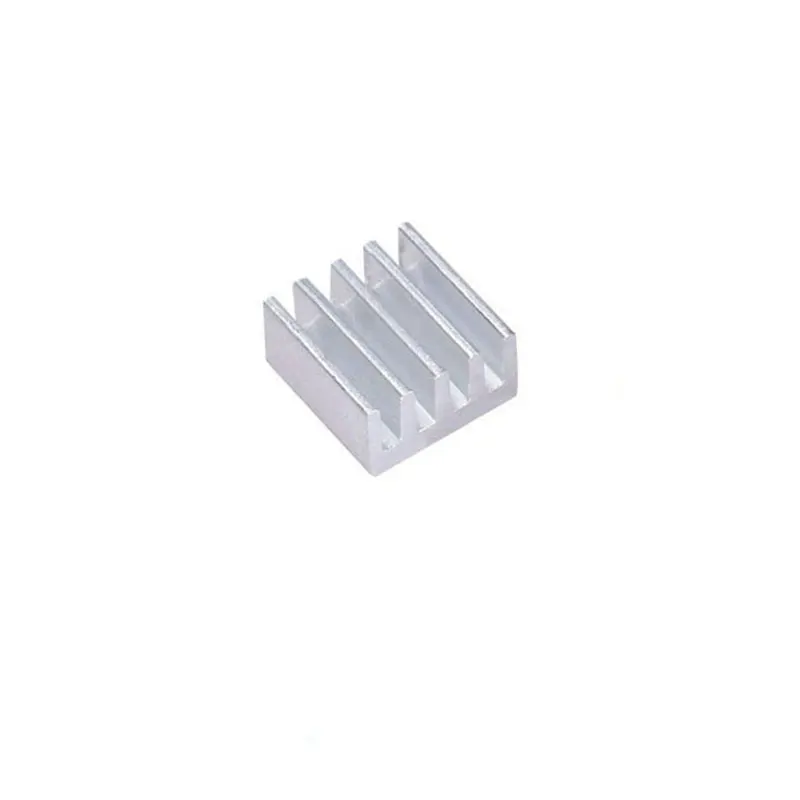

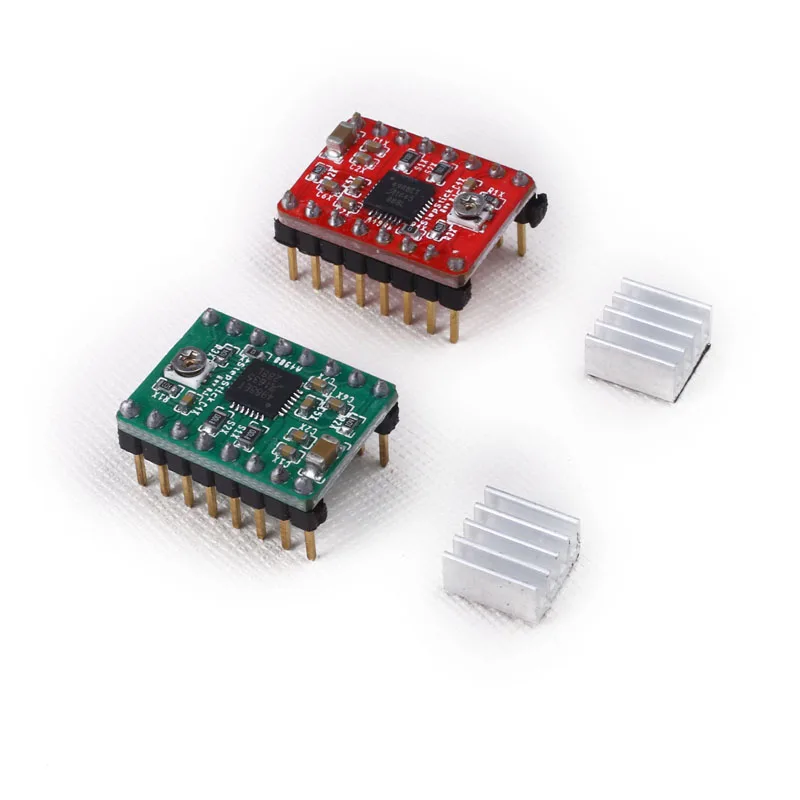

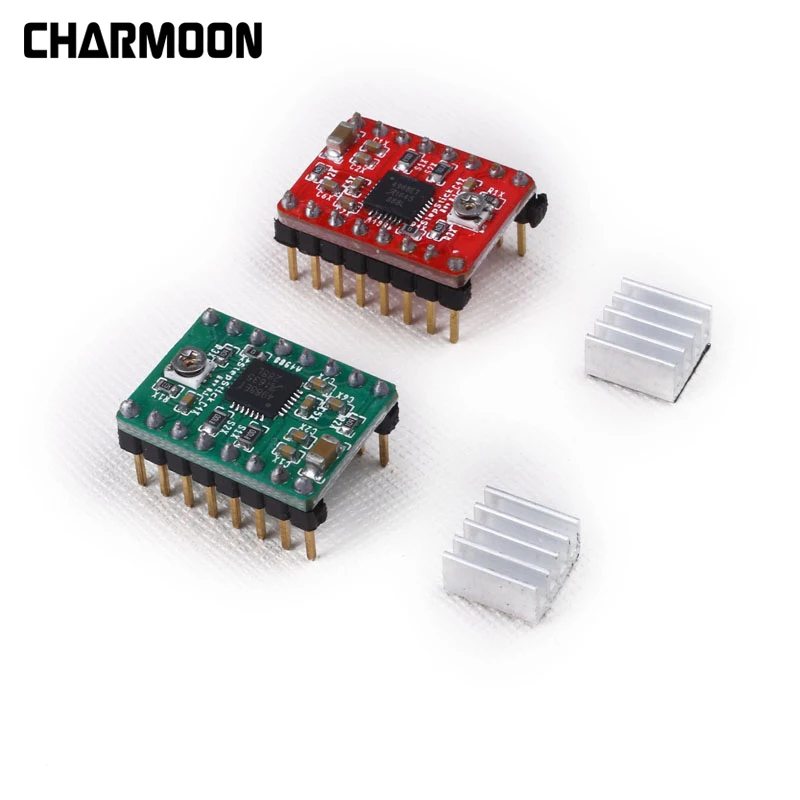

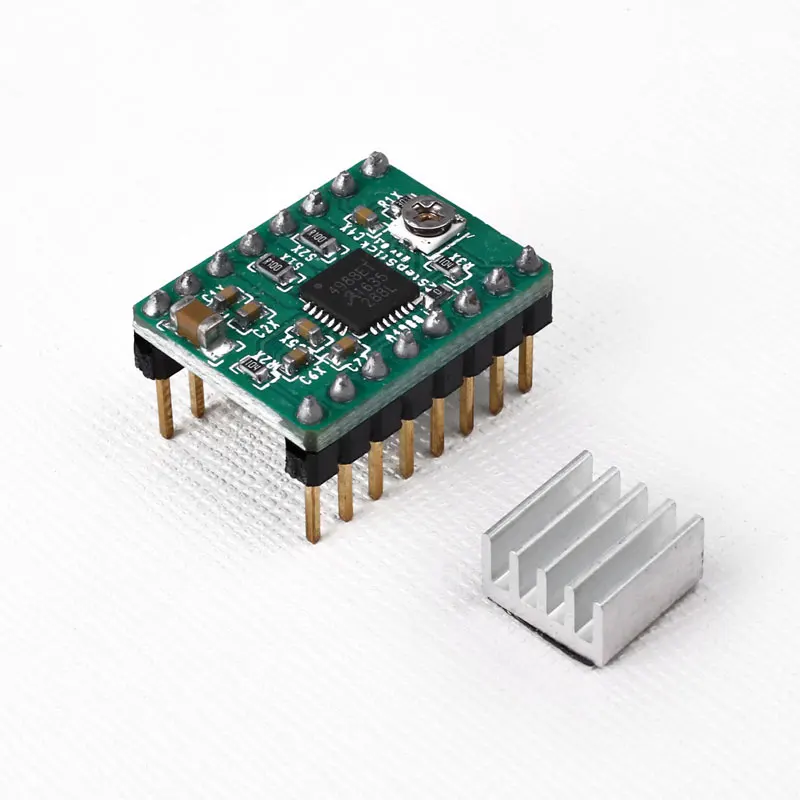

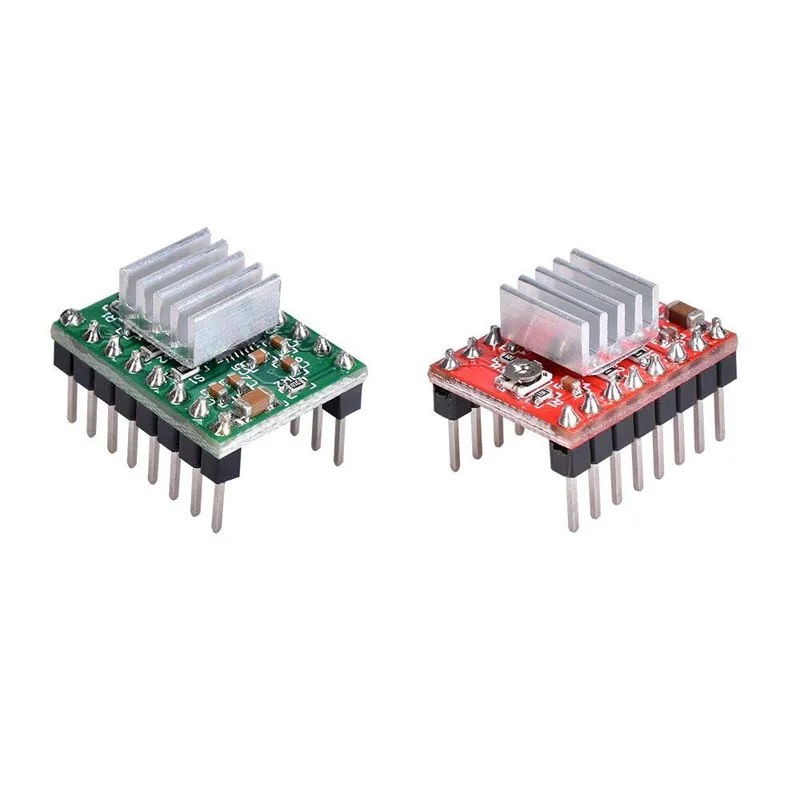

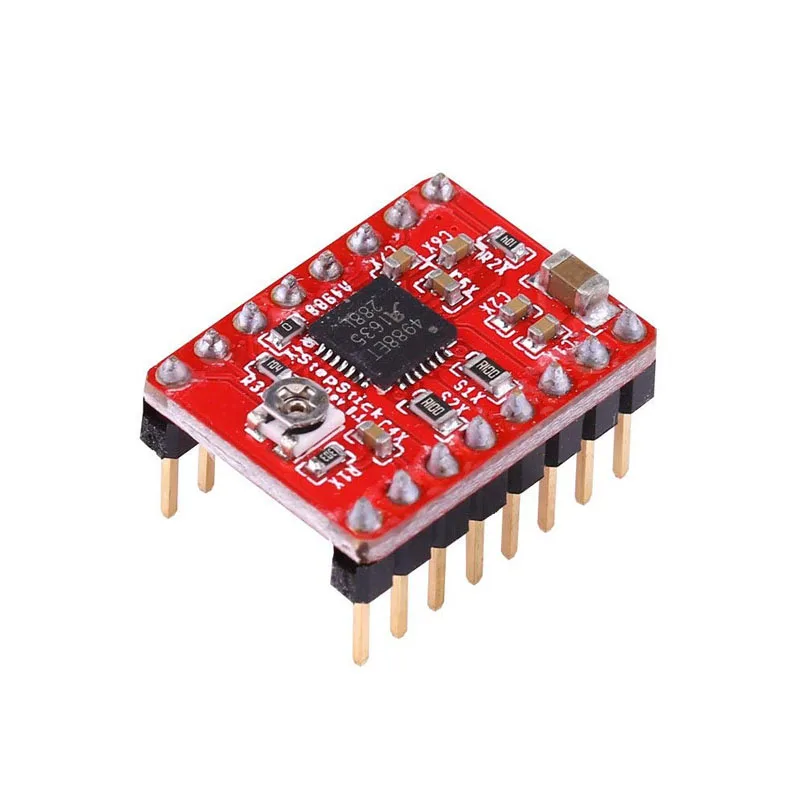

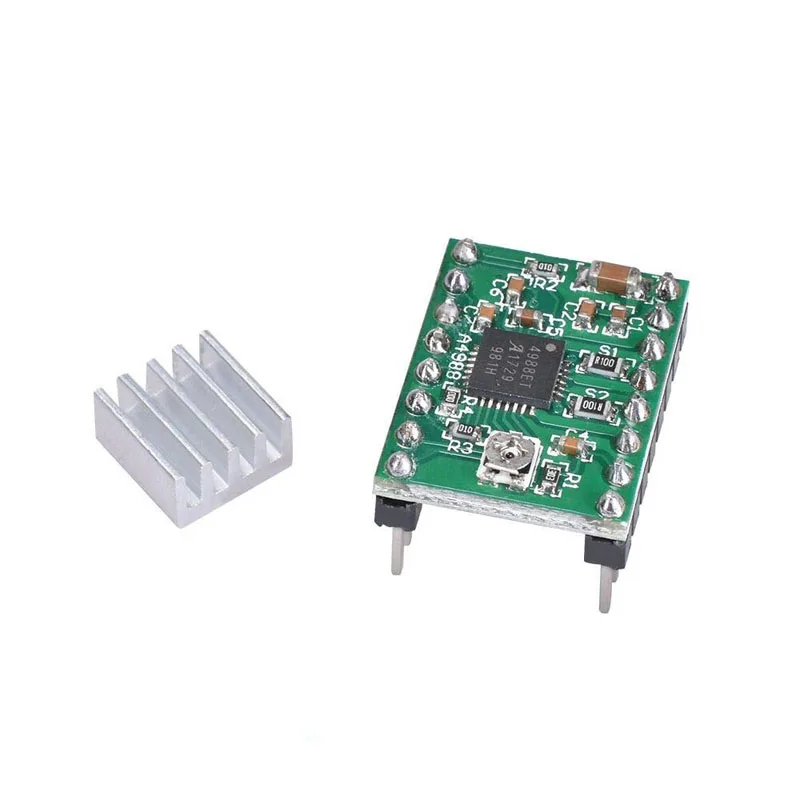

Детали для 3D-принтера Reprap, драйвер A4988, драйвер шагового двигателя с радиатором для ramps 1,4

Особенности:

Этот продукт представляет собой плату или секционную плату для микрошагового драйвера Allegro A4988, DMOS с переводчиком и защитой от перегрузки по току; Вот некоторые ключевые особенности драйвера:

+ Простой интерфейс управления шагами и направлением

+ 5 различных шагов: полный шаг, 1/2-шаг, 1/4-шаг, 1/8-шага и 1/16-шаг

+ Умное управление разделкой, которое автоматически выбирает правильный текущий режим распада (быстрый спад или медленное спад)

+ Защита от превышения температуры отключение при перегреве, пониженного напряжения блокировки и кроссовер перегрузки по току

Защита от коротких замыканий и коротких нагрузок

+ Регулируемое Управление током позволяет установить максимальный ток на выходе с потенциометром, что позволяет использовать напряжения выше номинального напряжения вашего шагового двигателя для достижения более высоких ступеней

Использование драйвера:

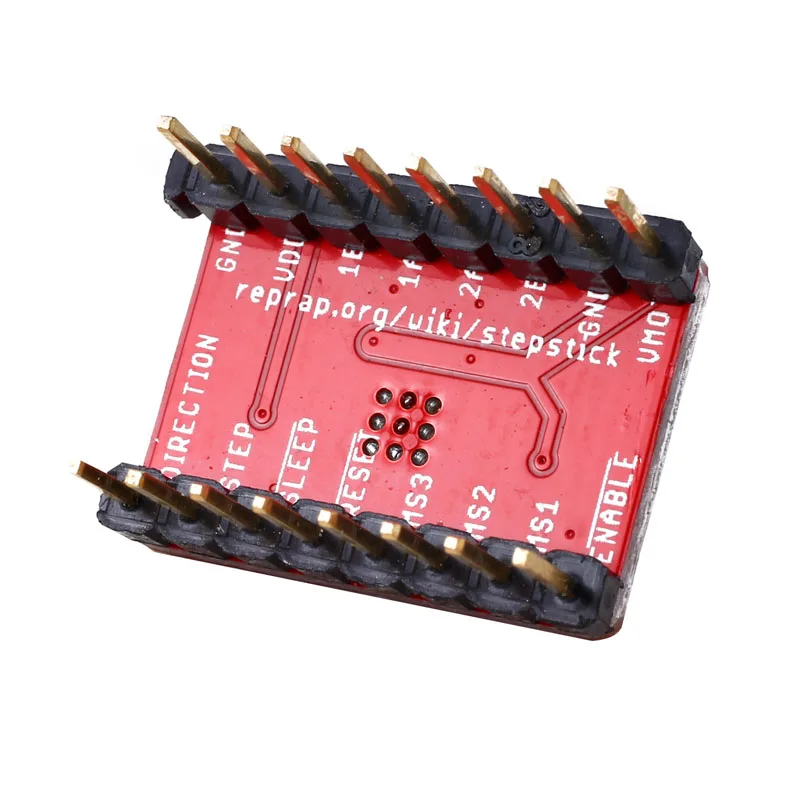

Мощность подключения: Драйвер необходимо логическая напряжение питающей сети (3-5,5 V), которые должны быть подключены через VDD и GND булавки и двигатель напряжение питающей сети (8 - 35 V) соединен через VMOT и GND. Он может доставить до appr. 1 А на фазу без теплоотвода или форсированного воздушного потока.

Двигатель точек подключения: 4, 6, и 8-жильный шаговые двигатели может быть вызвано в A4988 в том случае, если они будут правильном подключении.

Низкий выход RDS (On)

· Автоматическое обнаружение/выбор текущего режима распада

· Смешать с медленными режимами распада

· Синхронное выпрямление для низкого отведения энергии

· Внутренняя UVLO

· Защита от перегрузки по току

· 3,3 и 5 V совместимый логический питания

· Тепловая схема отключения

· Защита от повреждения при падении

· Защита от короткого замыкания, нагрузка

· Опциональный шаг, пять режимов: полный, 1/2, 1/4, 1/8 и 1/16
