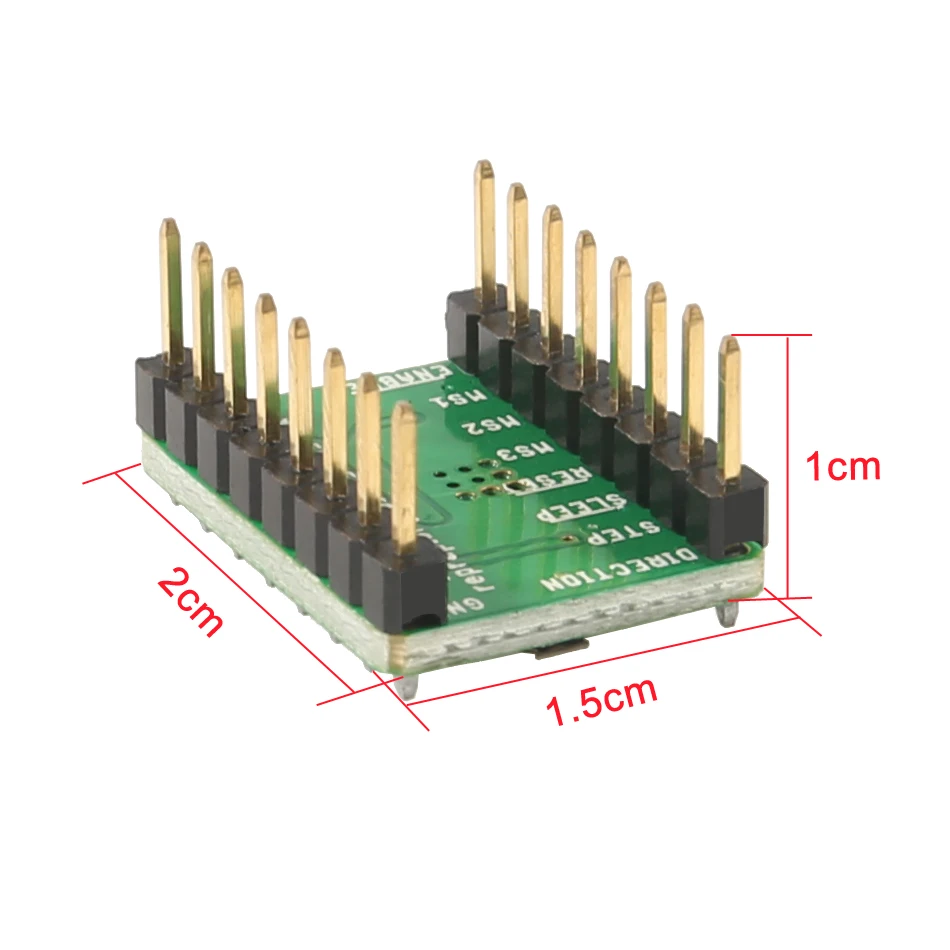

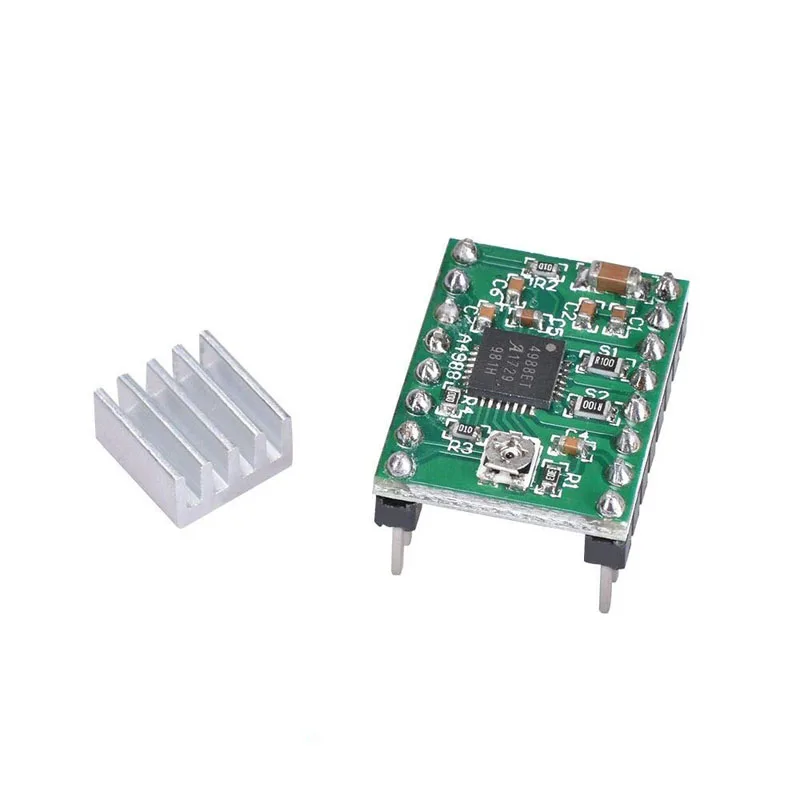

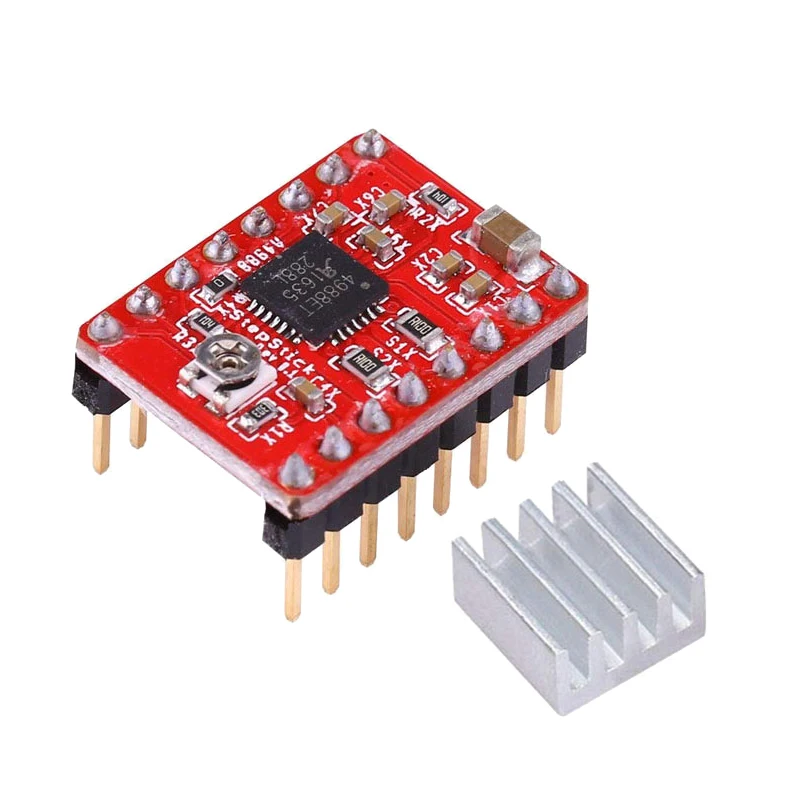

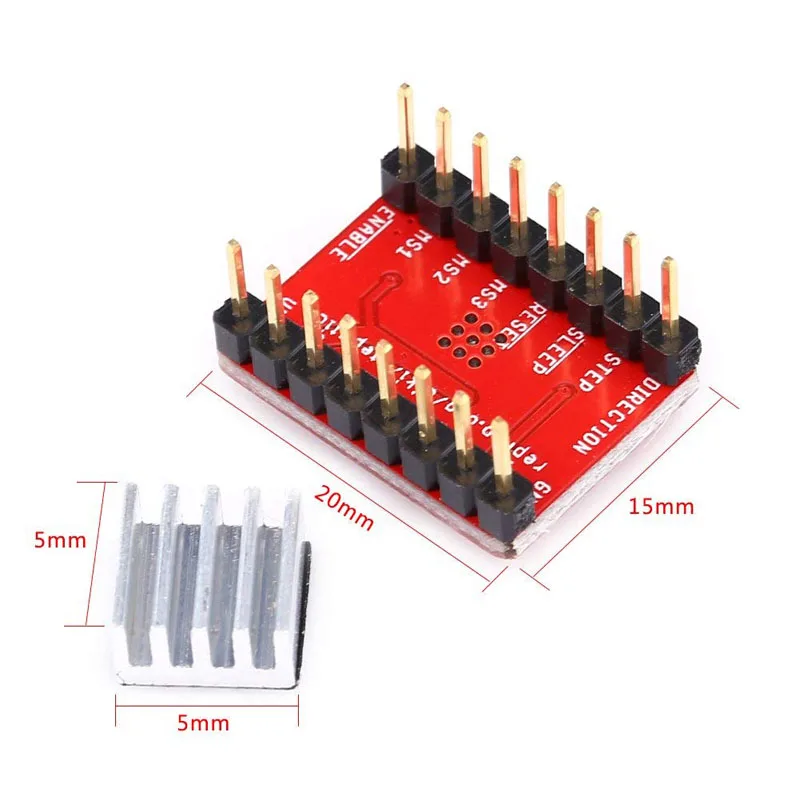

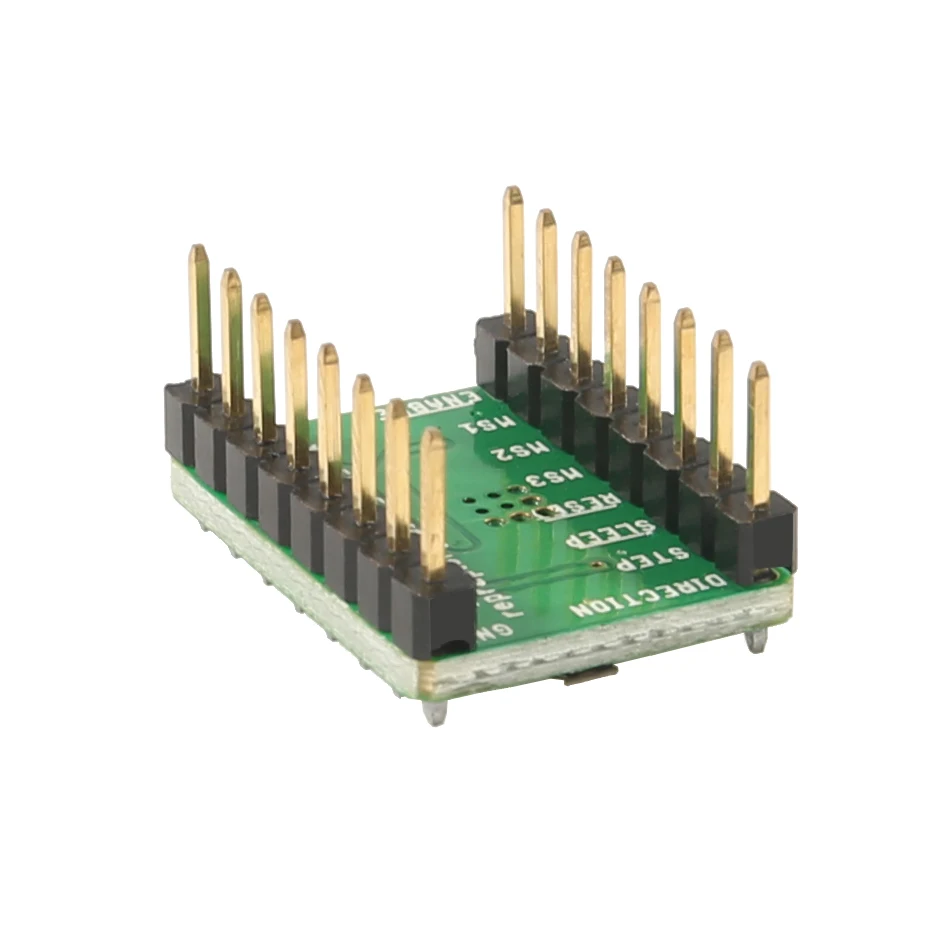

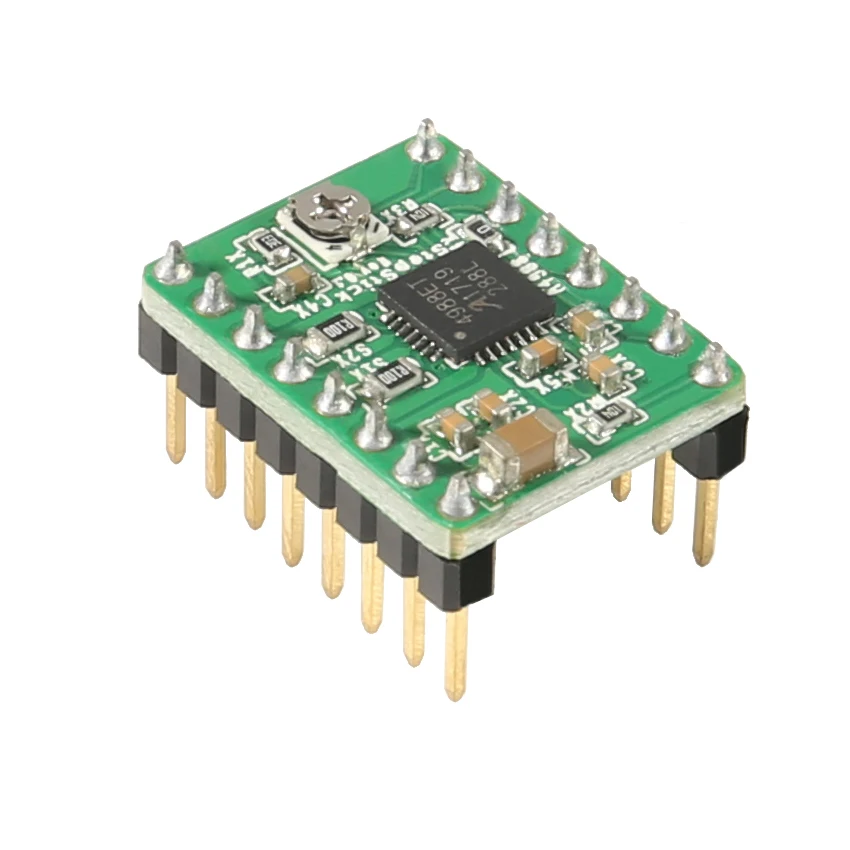

Запчасти для 3D-принтера A4988 Драйвер шагового двигателя с радиатором для SKR V1.3 1,4 GTR V1.0 RAMPS 1,4 1,6 MKS GEN V1.4 плата A4988 мотор

Запчасти для 3D-принтера A4988 DRV8825 Драйвер шагового двигателя с теплоотводом для SKR V1.3 1,4 GTR V1.0 RAMPS 1,4 1,6 MKS GEN V1.4 плата

Введение:

Этот продукт является разделительной доской для микрошагового драйвера Allegro A4988 DMOS с переводчиком и защитой от перегрузки по току; Пожалуйста, внимательно прочитайте таблицу данных A4988 перед использованием этого продукта. Этот драйвер шагового двигателя позволяет управлять биполярными шаговыми двигателями в полном, половинном, четвертовом, восьмом и шестнадцатом режимах, С выходной мощностью привода до 35 В и 2 А.

Переводчик является ключом к легкой реализации A4988. Просто вставьте один пульс на шаг входного сигнала движет двигатель один микрошаг. Нет фазовой таблицы последовательности, высокочастотных линий управления или сложных интерфейсов для программирования. Интерфейс A4988 идеально подходит для приложений, где сложный микропроцессор недоступен или перегружен.

Характеристика:

Простой интерфейс управления шагами и направлением;

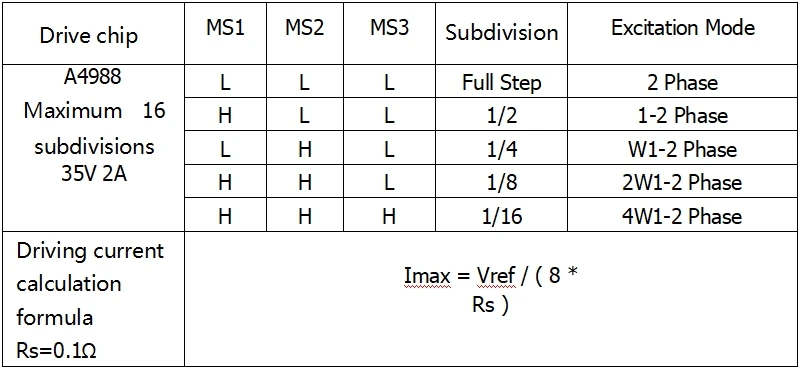

Пять различных шаговых решений: полный шаг, половина шага, четверть шага, восьмая ступень и шестнадцатая ступень;

Регулируемое Управление током позволяет установить максимальный выходной ток с потенциометром, что позволяет использовать напряжение выше номинального напряжения вашего шагового двигателя;

Напряжение для достижения более высоких ступеней;

3,3 и 5 V совместимый логический источник

Интеллектуальное управление разделкой, которое автоматически выбирает правильный текущий режим распада (быстрый спад или медленное спад);

Температурное выключение, блокировка под напряжением и защита от перегрева по току;

Защита от короткого замыкания и короткого замыкания.
