Зарядное устройство Liitokala для литиевых и никель-металлогидридных аккумуляторов

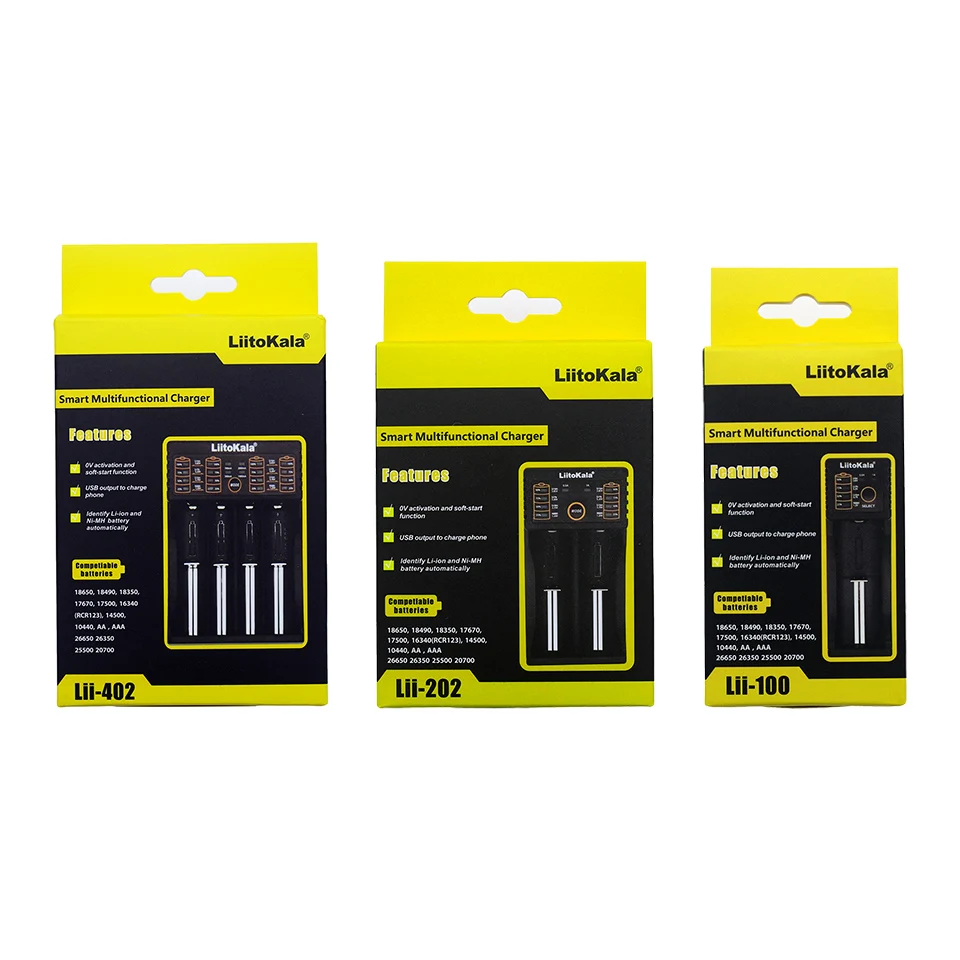

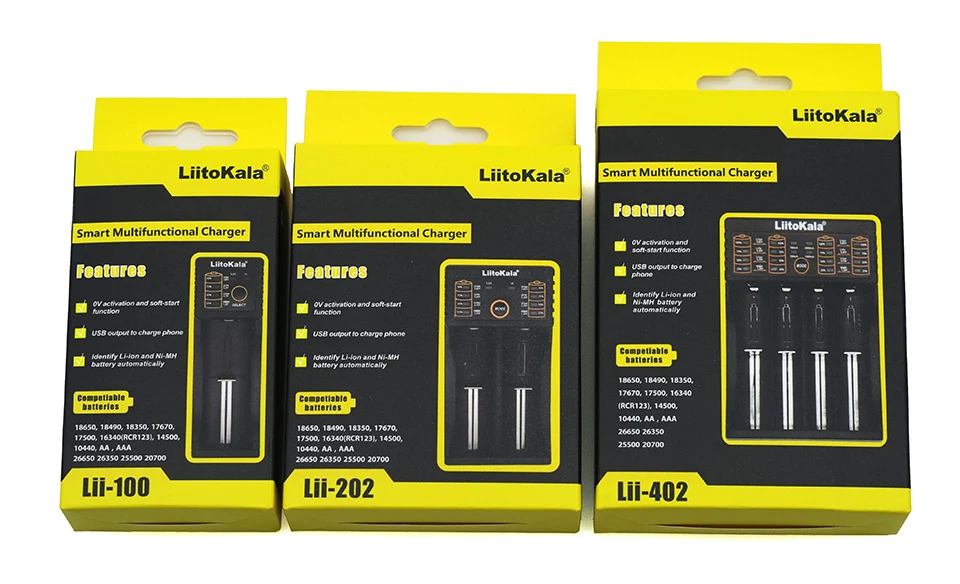

1.Lii402 зарядное устройство Доставка список:402Зарядное устройство + usb-кабель 2A + штепсельная вилка 5V2A + руководство

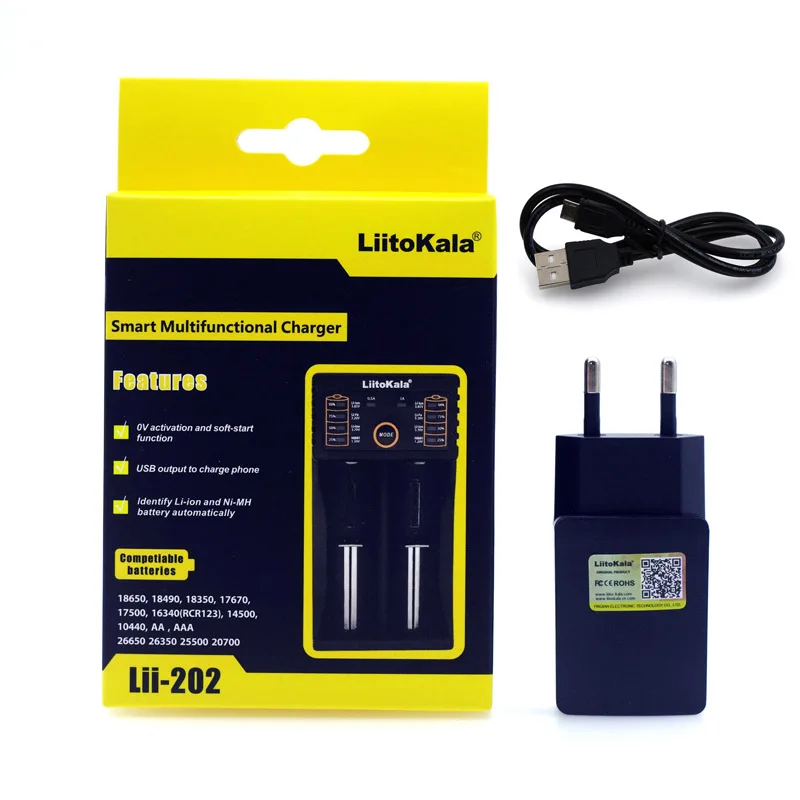

2..Lii202 зарядное устройство список доставки:202Зарядное устройство + usb-кабель 2A + штепсельная вилка 5V2A + руководство

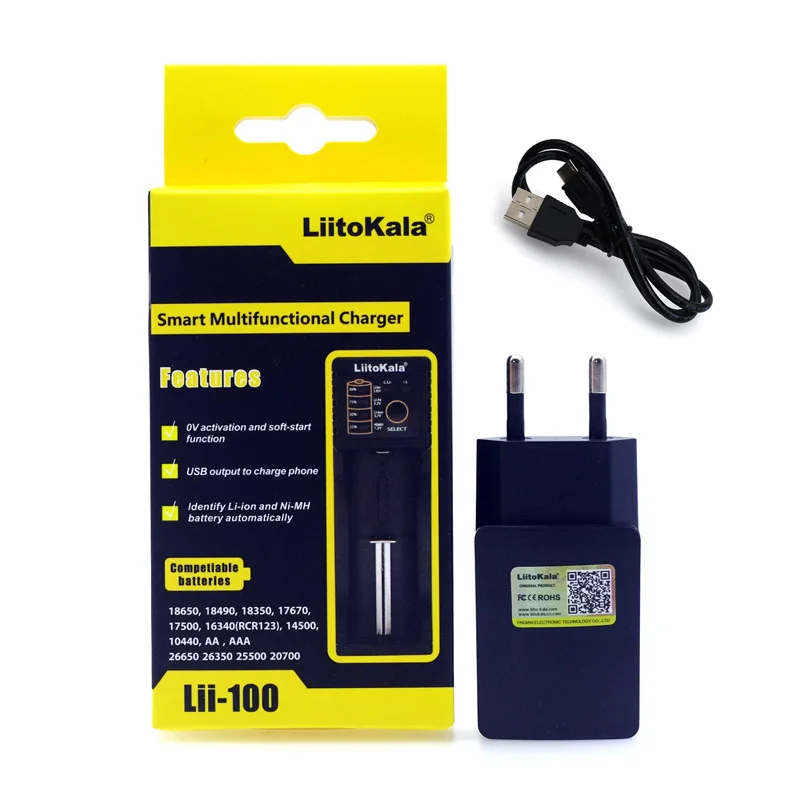

3.Lii100 и 5V 1A зарядное устройство список доставки: 100Зарядное устройство + usb-кабель 2A + вилка 5V1A + Руководство пользователя

4.Lii402 зарядное устройство Доставка список:402 зарядное устройство + 2A USB кабель +Руководство по эксплуатации

5.Lii202 зарядное устройство список доставки:202 зарядное устройство + 2A USB кабель + руководство

6.Lii100 зарядное устройство список доставки: 100Зарядное устройство + 2а USB кабель + руководство

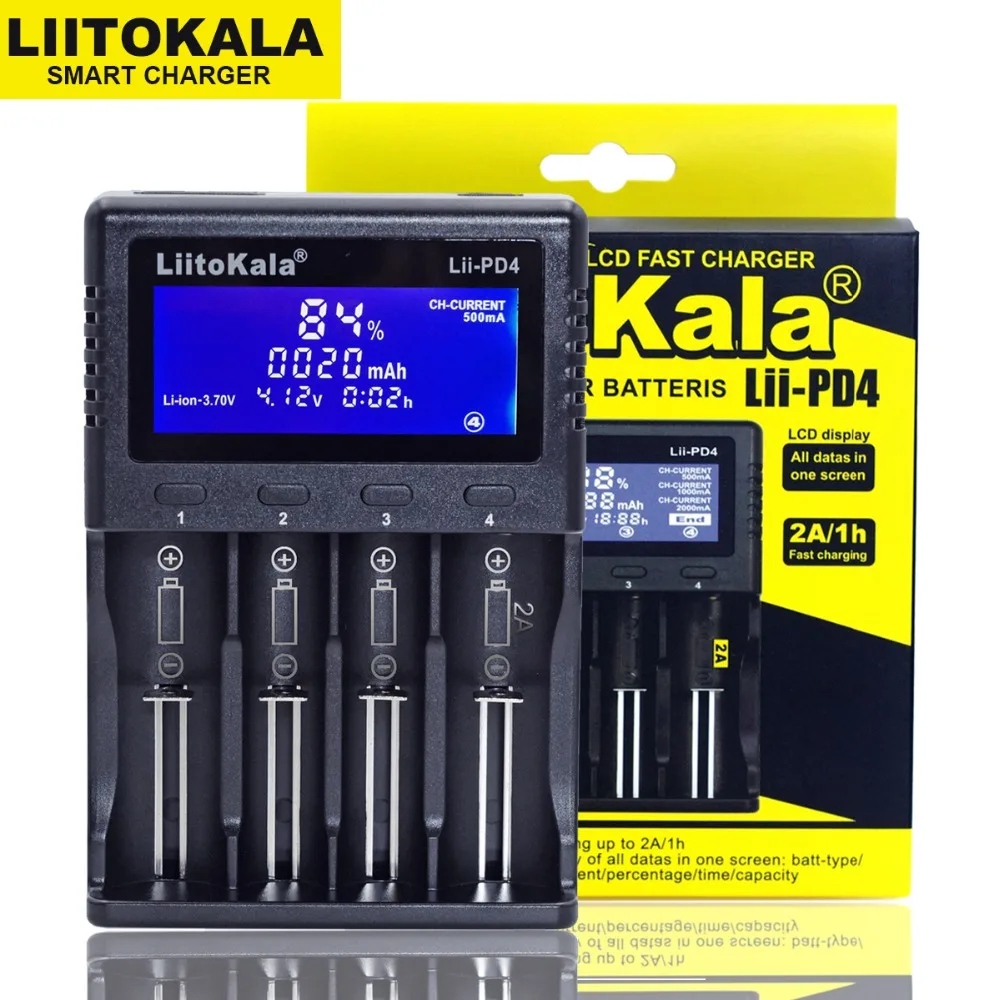

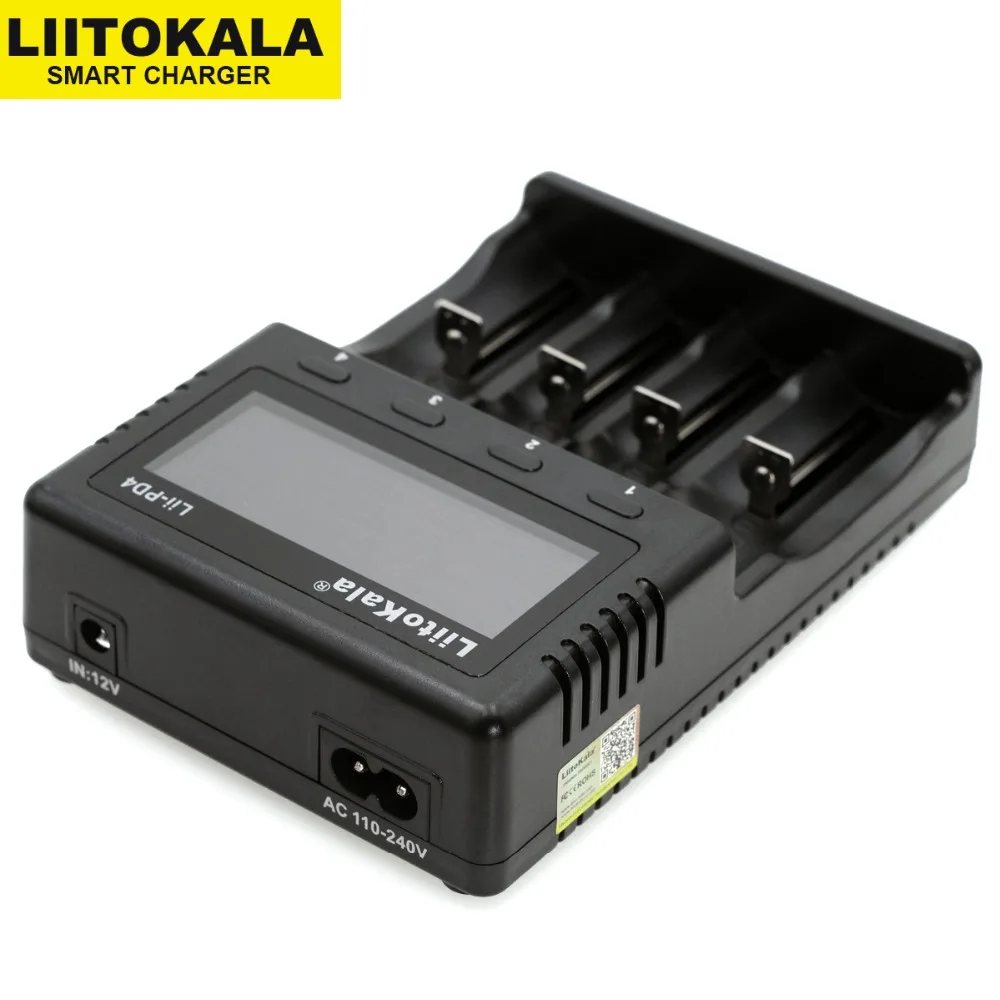

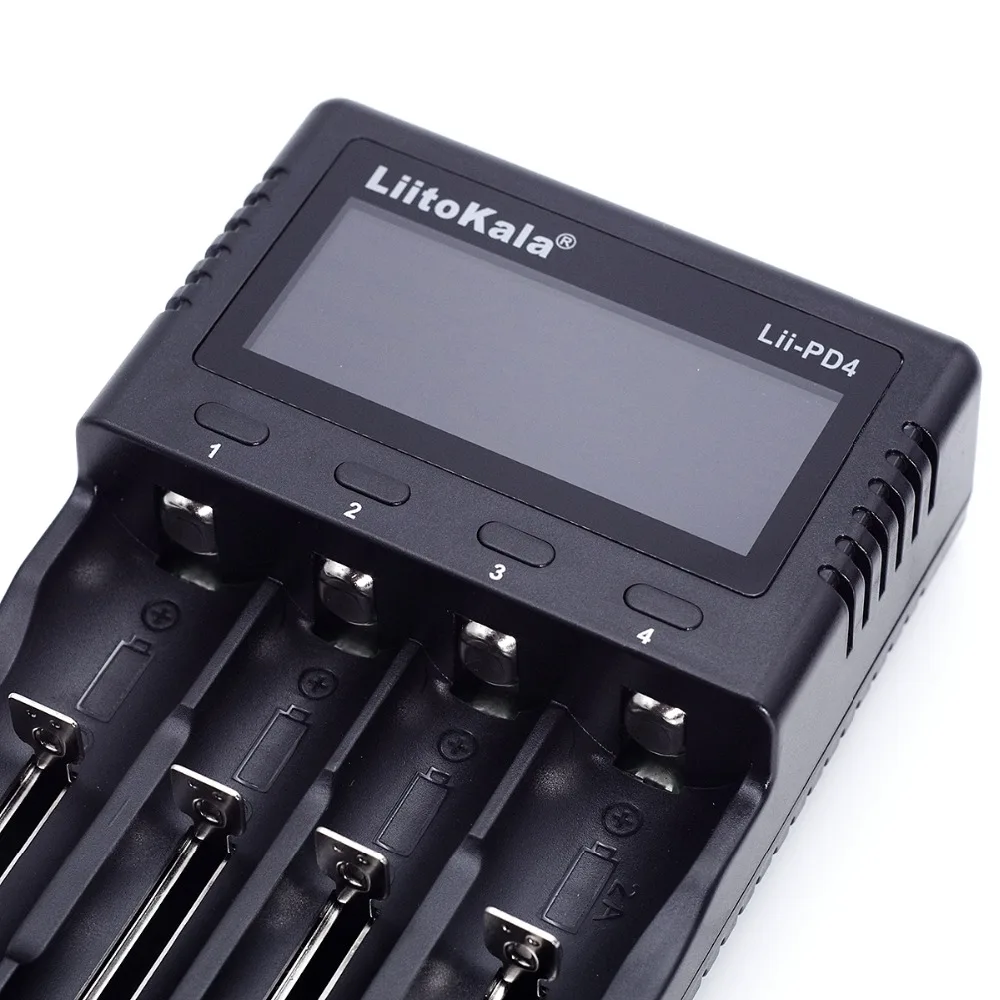

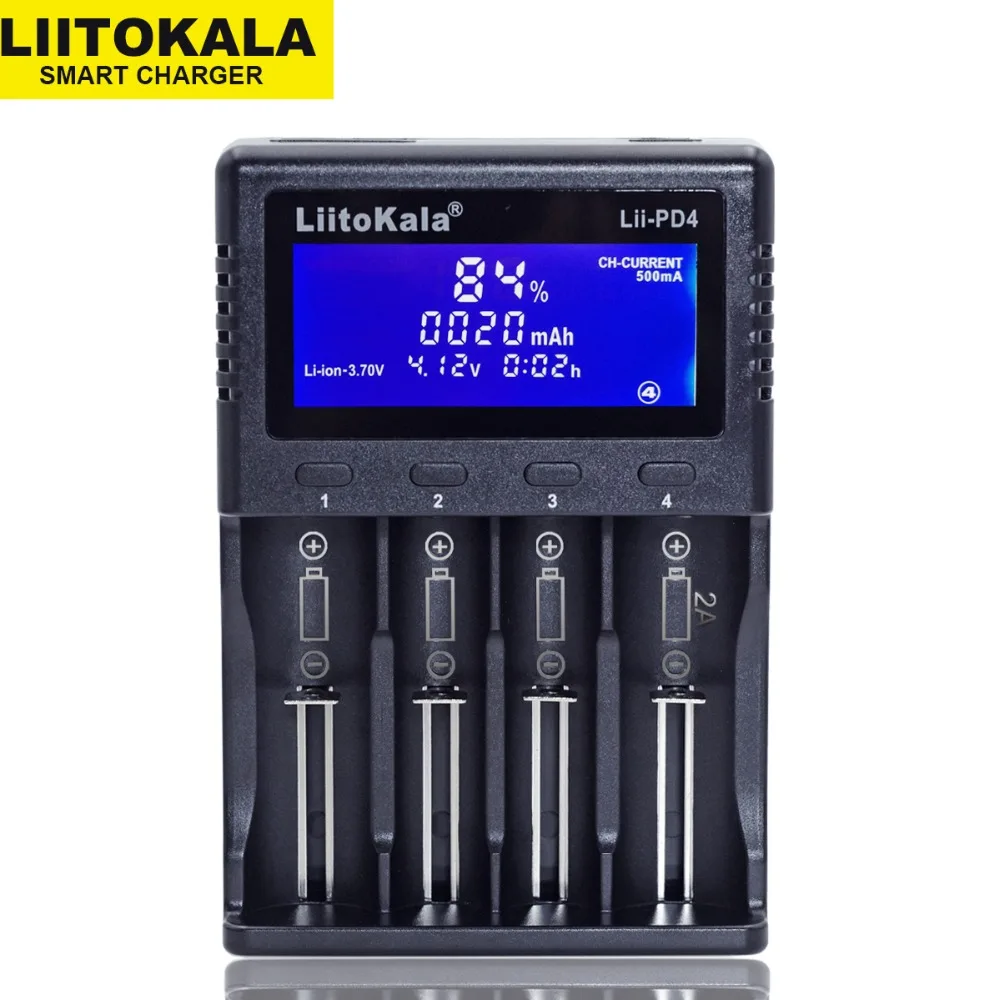

7.LiiPD4 зарядное устройство список доставки: PD4Зарядное устройство + кабель питания + Руководство пользователя

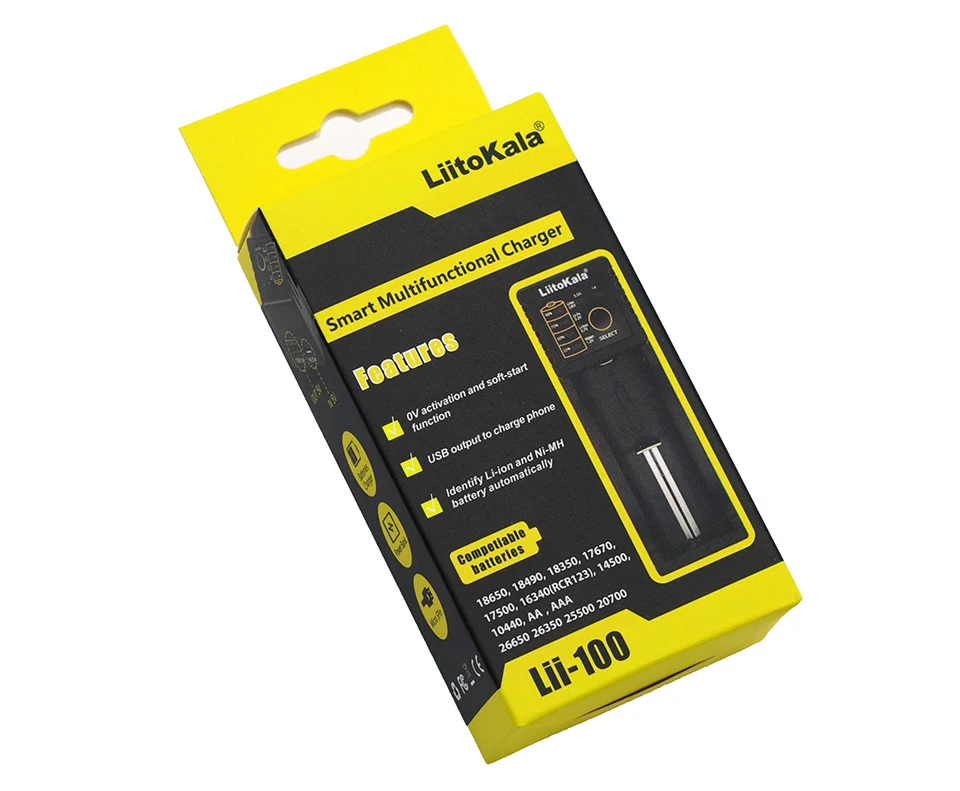

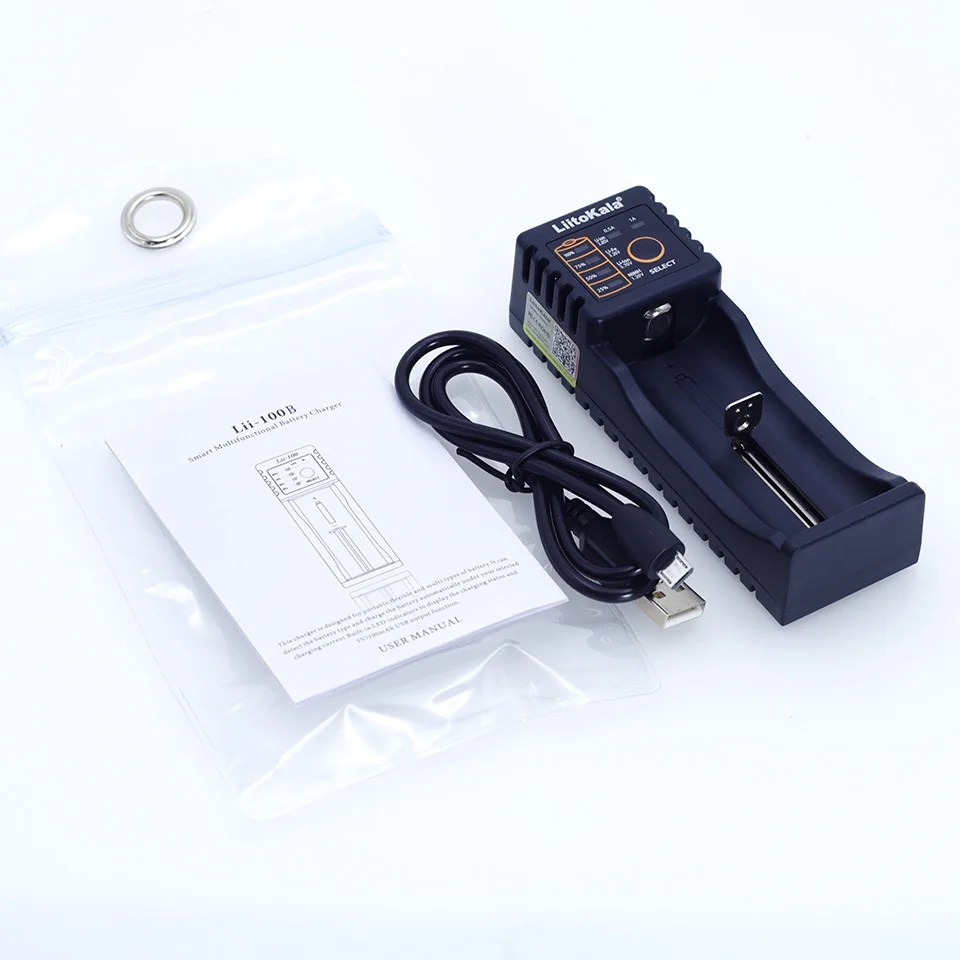

Lii-100 зарядное устройство Описание продукта:

Во-первых, требования и функции зарядного устройства:

1. Использование микро-usb DC 5V вход, однослотная зарядка и независимая микрокомпьютерная система управления

2. Доступны два вида выбора зарядного тока (500мА/1000мА)

3. Светодиодный индикатор заряда 25% 50% 75% 100% и тип батареи NiMH 1,2 V Li-Fe 3,0 V Li-ion 3,7 V Li-Ion 3,85 V.

4. Он может автоматически идентифицировать литиевые батареи (li-ion) и никель-металл-гидридные (Ni-MH) батареи, ручной выбор лечения фосфата железа (Liepo4) батареи и литий-ионный аккумулятор 3,85 V

5. Активации напряжения 0 В, 1,6-2,2 V не используйте для зарядки (но пожертвования будет включаться скачков напряжения и питания шаблон потока за дополнительную плату).

6. Есть перезарядка и перезарядка, короткое замыкание, Интеллектуальное распознавание плохого обнаружения батареи и защита от обратного аккумулятора.

(Примечание: короткое замыкание, плохой аккумулятор, обратный аккумулятор, зарядное устройство не работает, светодиодный не горит)

7. Режим зарядки, постоянное напряжение тока

8. Используйте входную мощность постоянного тока для зарядного устройства для работы 5V-1A (Micro plug)

9. Пункт: со стандартным 5 В/1000 мА USB автоматическим идентификационным выходом,

B пункт: нет функции выхода USB

Во-вторых, описание клавиш, светодиодный

1. Нажмите: под питанием, в любое время удерживайте кнопку выбора в течение 2 секунд каждый конвертер 500mA 1000mA зарядный ток;

Питание от аккумулятора, нажмите кнопку «выбрать», чтобы изменить тип перезаряжаемого аккумулятора, аккумулятор должен быть заряжен, когда выбранный тип (пример 3V 3,85 V) 5 секунд, чтобы войти в состояние заряда.

2. Светодиодный: зарядное устройство, подключенное к источнику питания 5 В, зарядное устройство, светодиодный индикатор полной яркости мгновенно, без аккумулятора в разъем для зарядки, светодиодный светильник 500 мА, другой светильник s выходит из строя.

При обнаружении батареи мигает четыре светодиодный индикатор, затем вы можете нажать кнопку, чтобы выбрать нужный тип аккумуляторов, если вы не выберете, через пять секунд после ввода распознавания заряда батареи по умолчанию индикатор зарядки в соответствии с соответствующим коэффициентом мощности мигает. Нажмите на кнопку, чтобы запросить шаблон зарядки (индикатор без заряда) через пять секунд после возврата в состояние зарядки. Если аккумулятор не заряжен, можно просмотреть соотношение заряда (5 секунд, а затем выключить, вам нужно снова просмотреть нажатие)

Индикация выхода USB: при обнаружении выхода USB индикатор питания выключается через 10 секунд, кнопка может просматривать мощность.

В-третьих, электрические Технические параметры:

1. Входная мощность: Micro USB DC 5V / 1A

2, выходное напряжение: 4,2 V ± 1%/5В

3, выходной ток: 500 мА/1000 мА

4. Постоянное напряжение зарядки, ток выключения: <100 м A;

5. Внешний источник питания в режиме ожидания: <15.0ма;

Четыре, функция выхода USB:

1. Выходное напряжение нагрузки usb-порта: 4,90-5,30 в;

2. Выходной ток: 1000 мА

3, ток без нагрузки: <1 мА;

4, 1000 м ток нагрузки, выходное напряжение порта: 4,75-5,25 в;

5, защитное напряжение для остановки выхода: 3,0 ± 0,1 в;

V. Совместимый аккумулятор:

Li-ion / IMR: 18650, 18490, 18350, 17670, 17500, 16340 (RCR123), 14500, 10440

Размеры зарядного устройства: 113 мм × 38 мм × 32 мм (длина/ширина/высота)

Вес: ** г (без аккумулятора, шнура питания)

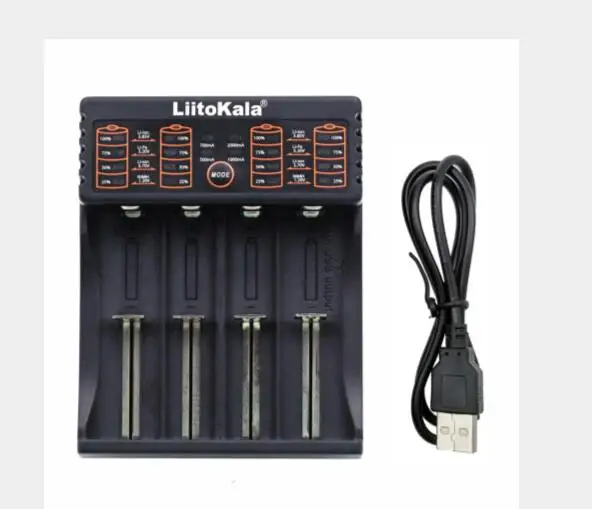

Руководство по Lii-402 зарядному устройству

Во-первых, теплые советы

Электрические параметры:

1.Вход: кабель переменного тока 110-240V 50/60Hz (все указанные аккумуляторы входят в комплект поставки)/ DC 12V 1A (выборочно)

2. Выход напряжение: DC 4,2 V для батарей Li-Ion (литий-ионных) 3,7 V

DC 4,35 V для Li-Ion 3,8 V( IMR)

DC 3,65 V для LiFePO4

DC 1,48 V для NiMH/NI-Cd

3. Выходной ток: li-ion/IMR/LiFePO4 2000mA * 1 (только для слота № 4),

1000мА * 2, 500мА * 3 500мА * 4

NiMH/NiCd: 1000mA * 2, 500mA * 3 500mA * 4

4. Постоянное напряжение, ток отключения: менее 100 мА

5. Ток в режиме ожидания: менее 15 мА

Совместимые типы и размеры батарей

Li-ion / IMR/LiFePO4: 26650,21700,20700, 18650, 18490, 18350, 17670, 17500, 16340(RCR123), 14500, 10440

NiMH/Cd: AA, AAA,SC, C

Размер и вес:

133 мм x 100 мм x 35 мм (Д x Ш x В)

Вес: approx175g (не включая кабель переменного тока)

Предостережения:

1.Мульти-Потребляемая мощность: кабель переменного тока 110-240V 50/60Hz (все указанные аккумуляторы входят в комплект поставки)/ 12V 1A адаптер (выборочно), четыре независимых зарядных разъем) и микро компьютерная система управления.

2.Интеллектуальный автоматический набор для зарядки всего трех уровней:500мА/1000мА/2000ма), 2000mA фиксируется только для слот #4.

3.Многофункциональный ЖК-дисплей для зарядки: для хода зарядки 25% - 50% - 75% -100%, типы батарей: ni-mh 1,2 V, Li-Fe 3,2 V, Li-ion 3,7 V, li-Ion 3,80 V (IMR), емкость зарядки, напряжение и ток: 0.5A/1A/2A.

4.Определите Li-Ion и ni-mh аккумуляторы автоматически и отрегулируйте вручную режим зарядки для литий-ионных батарей LiFePO4 и 3,80 V (IMR)

5.Обновите аккумулятор OV. Он не будет заряжать аккумулятор 1,65-2,20 в (обновленный ток может быть обнаружен только)

6.Многофункциональная функция защиты от перезарядки и переразряда, короткого замыкания, полярности и т. д. Он может точно определить сломанные батареи с гораздо большей безопасностью.

7.Зарядка при постоянном напряжении и токе

Кнопка и ЖК-дисплей:

1.Кнопка режима (кнопка канала): Есть 4 независимых кнопки отдельно для каждого канала. В то время как источник питания подключен и аккумулятор вставлен, 1) Нажмите кнопку канала в 5S, чтобы изменить тип батареи. Он начнет зарядку через 5 секунд после того, как установка типа аккумулятора (3,2 V или 3,80 V), 1,2 никель-металл-гидридный аккумулятор с напряжением и 3,7 V литий-ионный аккумулятор может быть обнаружена автоматически, поэтому потребуется установка только в том случае, 3,2 V и 3,8 V батареи;

Примечание: тип батареи может быть выбран только перед запуском зарядки.

2.ЖК-дисплей: при подключении к источнику питания ЖК-светильник будет работать в течение 3 с: 1) Если аккумулятор не вставлен, ЖК-дисплей будет отображать «null» и будет выключен в течение 30 с 2) когда батарея вставлена и обнаружена, В ЖК-дисплей покажет номер канала, в то время как батарея изображения типа «литий-ионный аккумулятор 3,7 V ”мигающий о том, чтобы установить Тип батареи: этот момент в том случае, если Короткое нажатие на кнопка канала, он может установить тип батареи; если не работает в течение 5 секунд, он начинается с автоматического обнаружения (li-ion 3,7 V или NIMH) Затем процент зарядки будет мигать, что означает начало зарядки. В то же время ЖК-дисплей также заряжает напряжение, емкость, время и ток. Когда зарядка завершается, она будет отображать «100%», в то время как она показывает «Конец» на ЖК-дисплее в правом нижнем углу.

Графический ЖК-дисплей:
