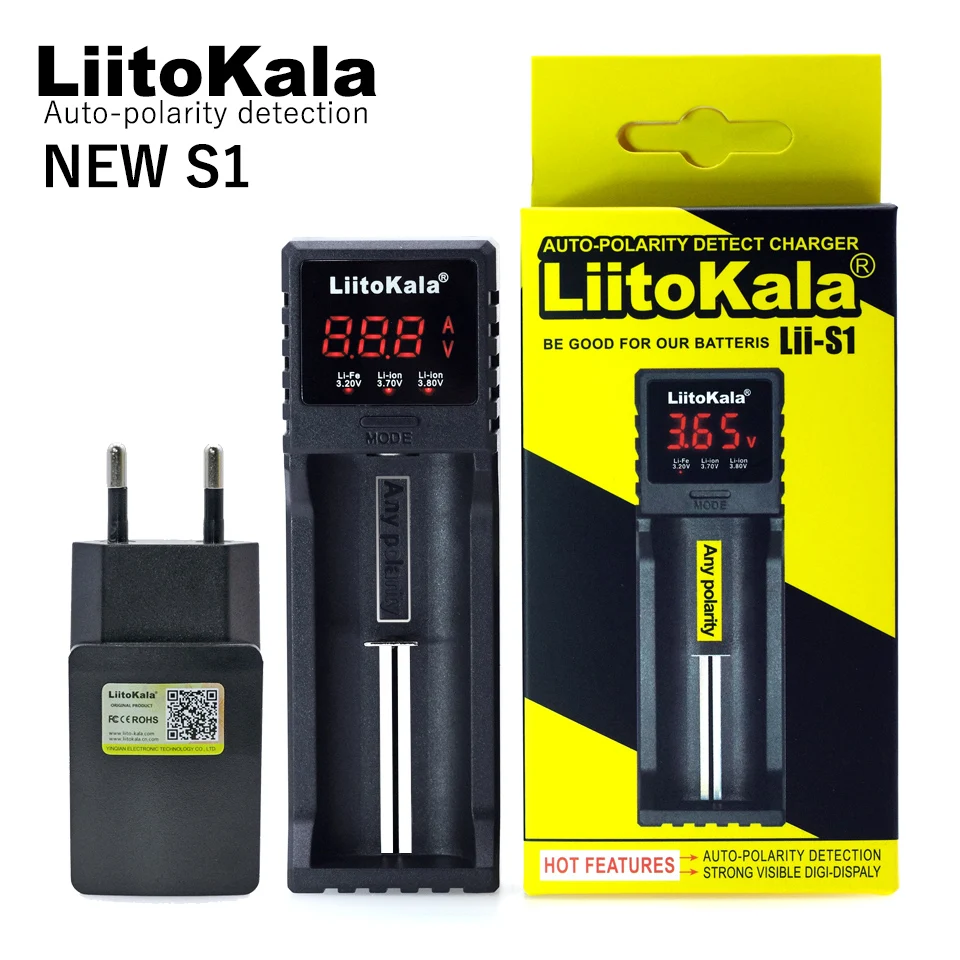

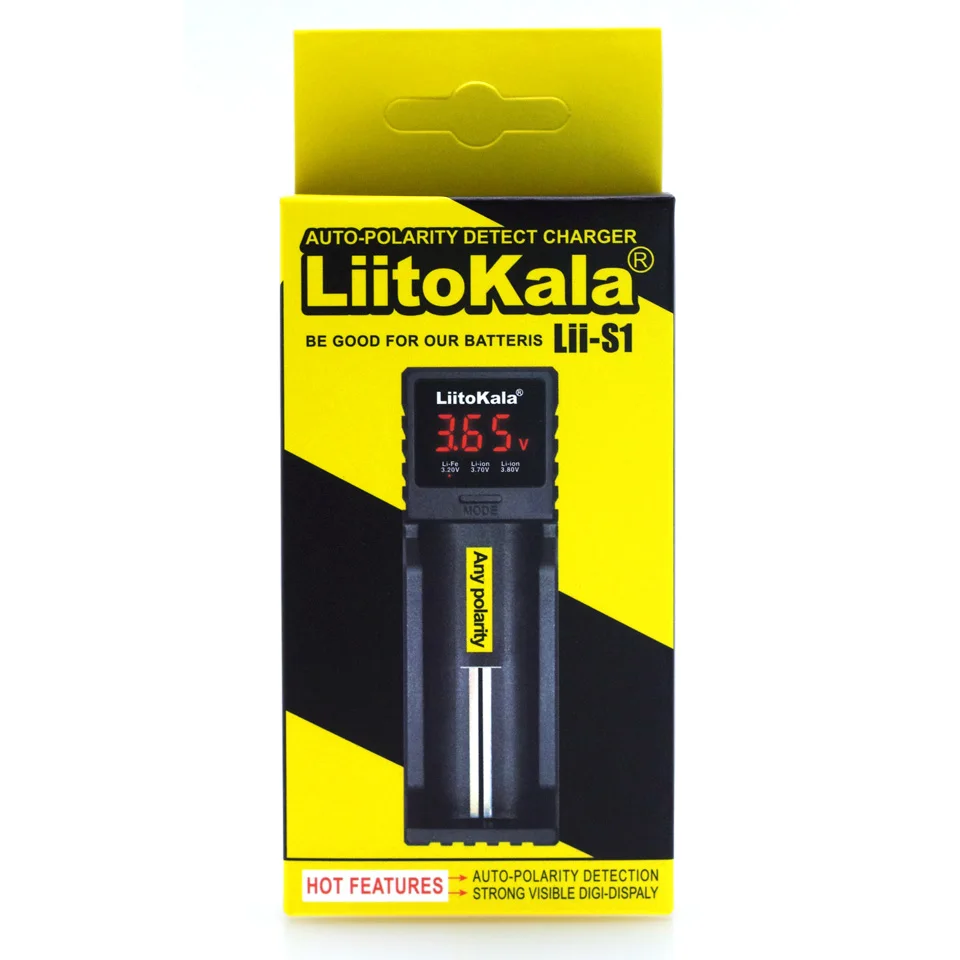

Зарядное устройство Liitokala Lii-402, 100, 202, S1, PD4, 1,2 в, 3,7 в, 3,85 В, AAAAA, 26650, 18350, 14500, 16340, 25500, NiMH, для литиевых аккумуляторов

Пожалуйста, прочитайте эту инструкцию перед использованием; Обратите внимание на рекомендуемый зарядный ток, никогда не выбирайте неправильный зарядный ток

При зарядке с usb-адаптером переменного тока 5 в рекомендуется адаптер переменного тока 2 А-тока

Зарядное устройство ma нагревается во время работы в течение длительного времени, обращайтесь с осторожностью!

Отключите электричество и извлеките аккумулятор из зарядного устройства при полной зарядке.

Только в помещении!

Отображение данных зарядного устройства только для справки; Пожалуйста, обратитесь к профессиональным испытательным инструментам, если вам нужны точные данные

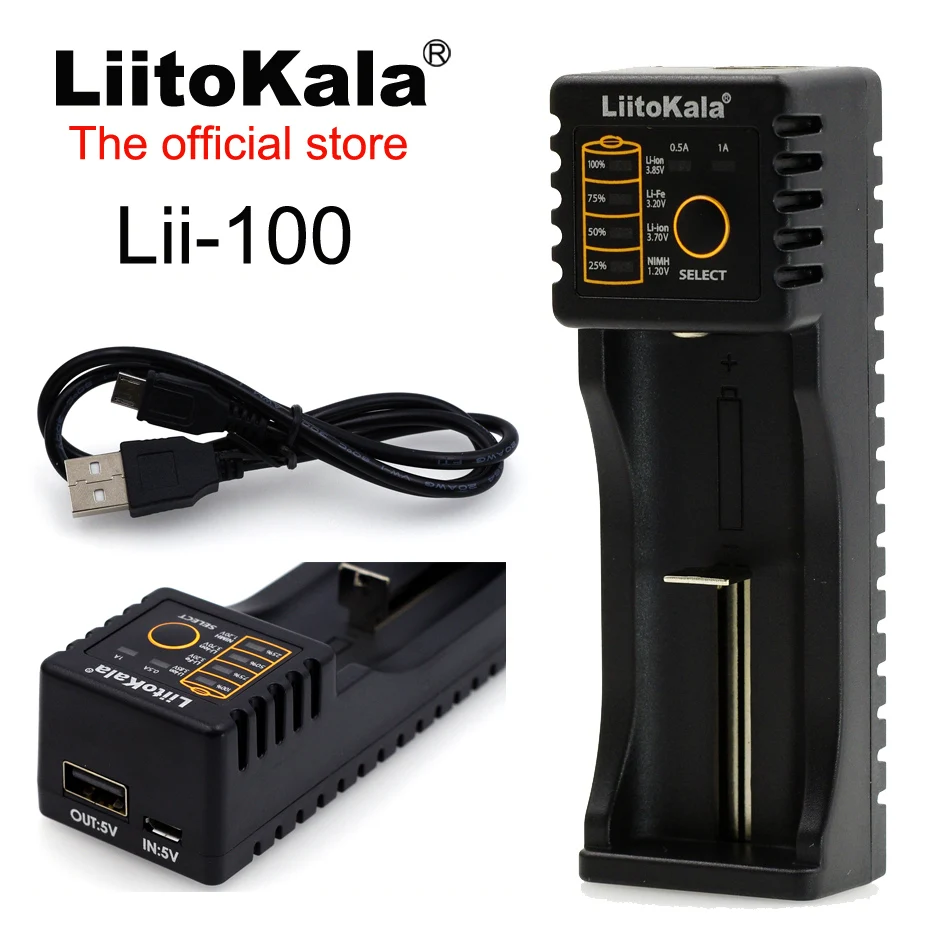

2. Особенности и характеристики:

Вход Micro USB DC 5 В, два независимых слота и каналы зарядки со встроенной системой управления микрокомпьютером для обеспечения высокой эффективности

Два варианта зарядки (0.5A/1.0A)

Четыре СВЕТОДИОДНЫЙ индикатора показывают состояние зарядки (25%, 50%, 75%, 100%), а также показывает тип батареи при вставке в аккумулятор (1,2 в Ni-MH, 3,2 в Li-Fe, 3,7 V li-ion, 3,85 V li-ion)

Определите Li-Ion и ni-mh автоматически; Но, вам нужно отрегулировать режим зарядки для LiFePO4 и 3,85 V Li-Ion батареи

Он может активировать 0V перезаряжаемый аккумулятор, но зарядное устройство не берем денег 1,65 V ~ 1,85 V батарея типа.

Buit с защитой от перезарядки, защита от перегрузки и защита от полярного обратного хода. Кроме того, он может определить сломанный аккумулятор.

Режим фрахта: мгновенный ток и напряжение.

Входная зарядка постоянного тока: рабочий источник питания на 5V-2A (Micro plug)

Стандартный автоматический 5V/1000mAh USB выходной порт

3. Выберите кнопку, светодиодный и функциональный.

Кнопка режима:

Нажмите кнопку, чтобы выбрать тип батареи при вставке в батарею. Он начинает заряжать аккумулятор после фиксации типа батареи (обратите внимание, что он автоматически определяет Li-Ion и ni-mh, не нужно выбирать вручную)

Нажмите кнопку и удерживайте ее в течение 2 секунд, когда после подключения к источнику питания, она может переключить зарядный ток между 0.5A и 1.0A;

Светодиодный индикатор

Подключите зарядное устройство к питанию, все светодиодный индикаторы будут включаться, когда батарея не вставляется через 5 секунд, светодиодный индикатор будет выключен, за исключением индикатора тока 0.5A

В тех случаях, когда аккумулятор вставлен к зарядному устройству, 4 светодиодный индикаторы будут включаться и 3,7 V светодиодный индикаторы мерцания, затем, пожалуйста, нажмите на кнопку MODE для того чтобы зафиксировать правильный тип батареи. Он начнет заряжать аккумулятор через 5 секунд, и светодиодный индикатор покажет состояние зарядки.

Нажмите кнопку MODE, чтобы показать Тип батареи (5 секунд) во время зарядки и вернуться, чтобы показать состояние зарядки

Он может отображать оставшуюся мощность аккумулятора при включении аккумулятора в зарядное устройство (без подключения к зарядному устройству)

Индикатор выхода USB: когда обнаружится выход USB, индикаторы громкости аккумулятора будут включаться в течение 10 секунд, а затем выключаться, нажмите кнопку, чтобы показать уровень громкости батареи.

4. Спецификация:

Вход: Micro USB DC 5V/2A

Выход: 1,4 V, 4,2 V ± 0,05 V, 3,65 ± 0,05 V, 4,35 ± 0,05 V

Выходной ток: 500/1000 мАч

Постоянное напряжение зарядки, Ток Отключения: < 100 мАч

Ток в режиме ожидания:<15 мАч

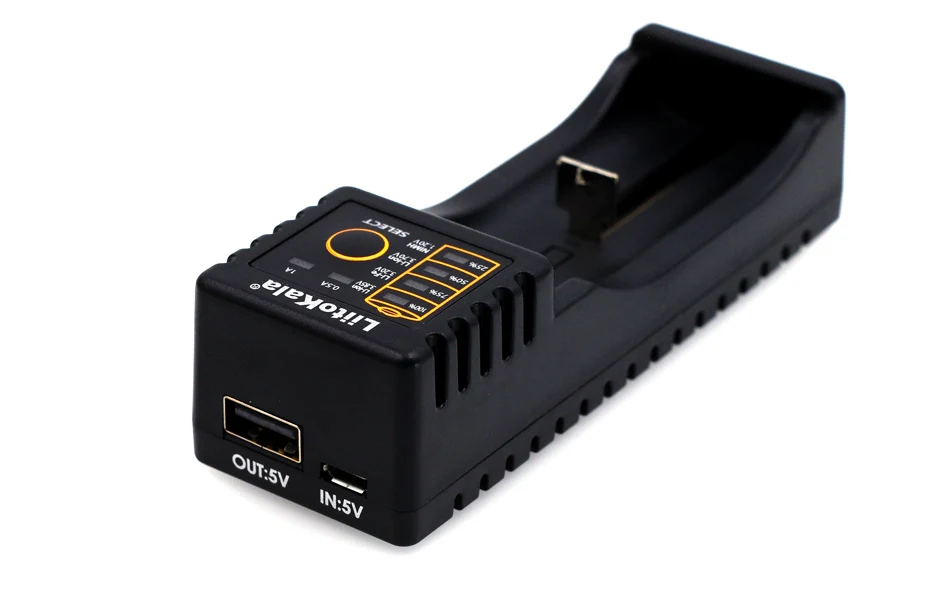

5. Функция выхода USB

Выходное напряжение без нагрузки USB: 4,90-5,30 в

Выходной ток: 1000 мАч (1A)

Ток без нагрузки: < 1 мА · ч

Выходное напряжение 4,75-5,25 в, когда ток 1000 мА · ч

Выход защитное напряжение: 3,0 ± 0,1 V

6. Совместимость

Li-ion/IMR: 18650, 18490, 18350, 17670, 17500, 16340(RCR123), 14500, 10440

7. Размер

112 мм × 60 мм × 30 мм/86 Грамм + 15 г USB кабель

Электрические параметры:

1. Вход: кабель переменного тока 110-240V 50/60Hz (все указанные аккумуляторы входят в комплект поставки)/ DC 12V 1A (выборочно)

2. Выход напряжение: DC 4,2 V для батарей Li-Ion (литий-ионных) 3,7 V

DC 4,35 V для Li-Ion 3,8 V( IMR)

DC 3,65 V для LiFePO4

DC 1,48 V для NiMH/NI-Cd

3. Выходной ток: li-ion/IMR/LiFePO4 2000mA * 1 (только для слота № 4),

1000мА * 2, 500мА * 3 500мА * 4

NiMH/NiCd: 1000mA * 2, 500mA * 3 500mA * 4

4. Постоянное напряжение, ток отключения: менее 100 мА

5. Ток в режиме ожидания: менее 15 мА

Совместимые типы и размеры батарей

Li-ion / IMR/LiFePO4: 26650,21700,20700, 18650, 18490, 18350, 17670, 17500, 16340(RCR123), 14500, 10440

NiMH/Cd: AA, AAA,SC, C

Размер и вес:

133 мм x 100 мм x 35 мм (Д x Ш x В)

Вес: approx175g (не включая кабель переменного тока)

Предостережения:

Это зарядное устройство может заряжать все цилиндрические аккумуляторы 3,7 V li-ion, 3,8 V IMR, 1,2 V Ni-MH/Cd, 3,2 VLiFePO4

Прочитайте это руководство перед использованием И обратите особое внимание на рекомендуемый ток заряда, не нужно заряжать аккумулятор за рекомендуемый предел тока

Если вход постоянного тока, рекомендуется только 12 в 1 А

Нагрев во время зарядки

Извлеките зарядное устройство из источника питания после завершения зарядки и одновременно извлеките аккумулятор из зарядного устройства

Только для использования в помещении

Отображение данных только для справки, пожалуйста, обратитесь к профессиональному инструменту для получения более точных данных

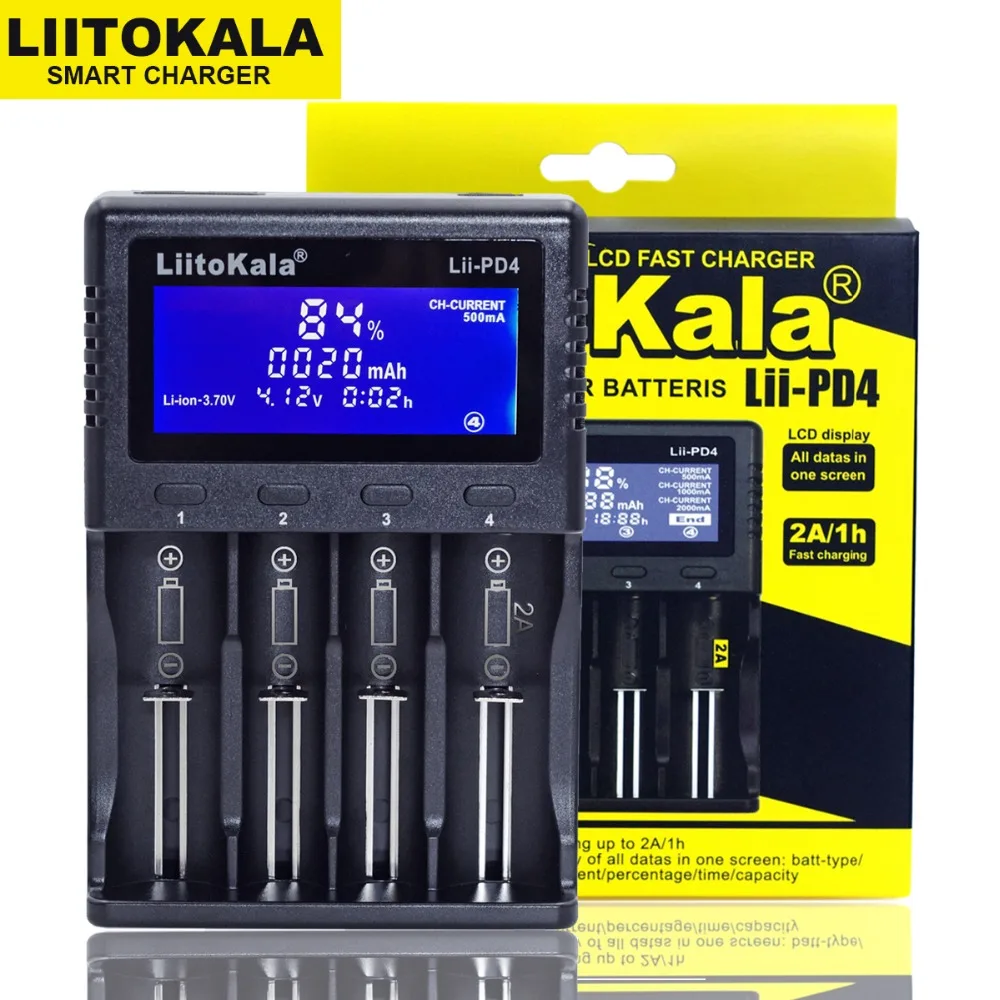

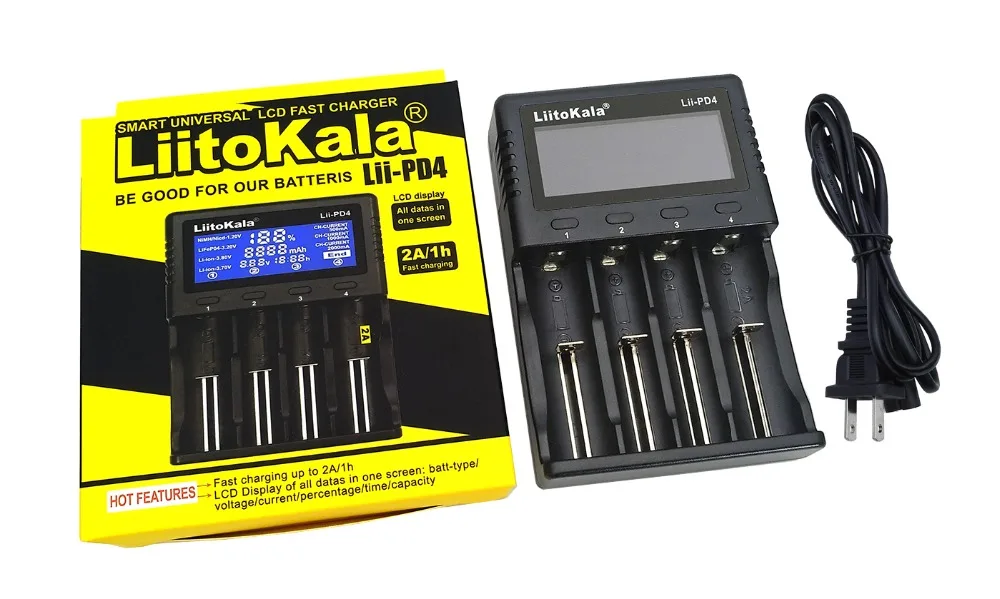

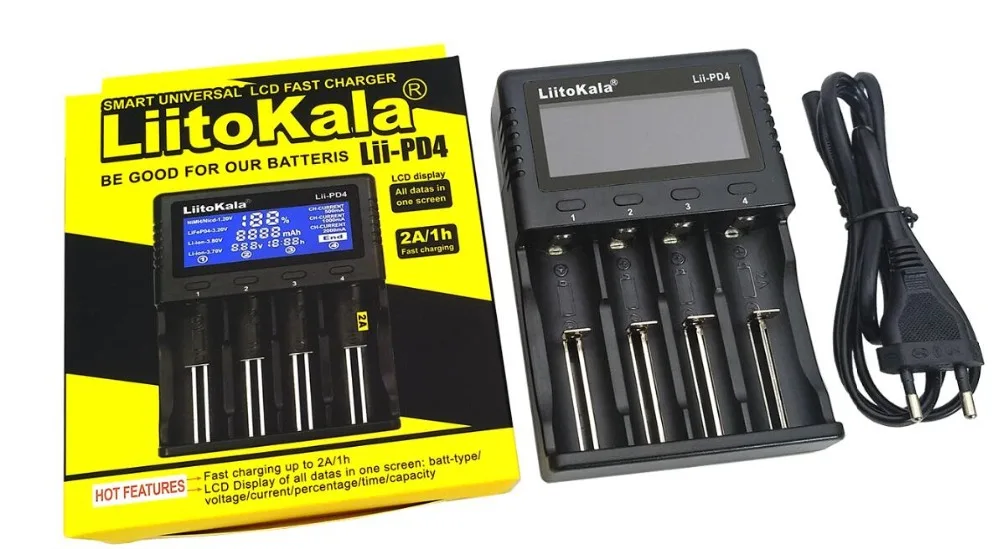

Характеристики и функции:

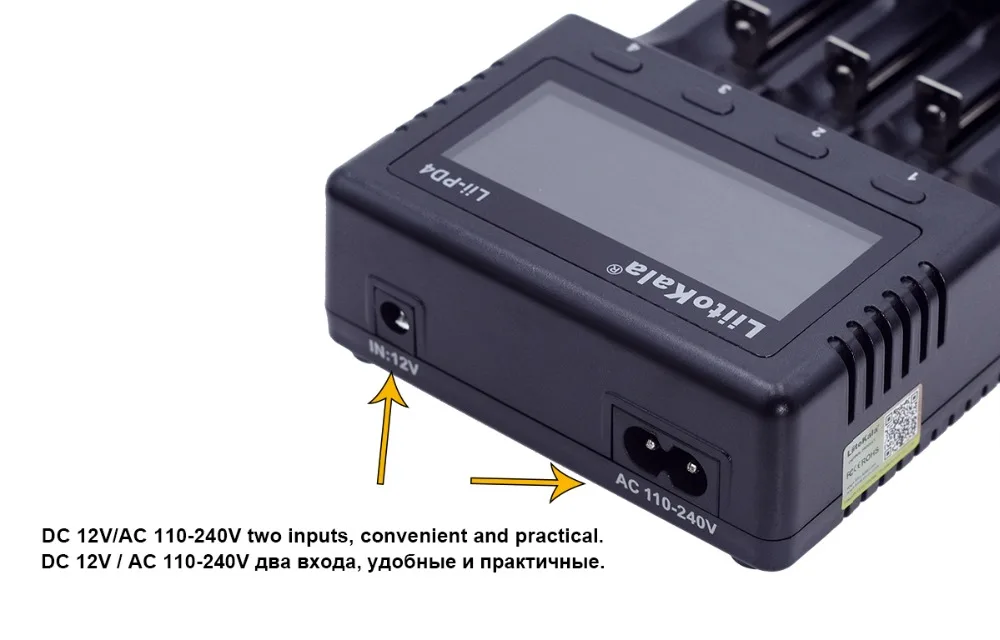

1. Мульти-Потребляемая мощность: кабель переменного тока 110-240V 50/60Hz (все указанные аккумуляторы входят в комплект поставки)/ 12V 1A адаптер (выборочно), четыре независимых зарядных разъем) и микро компьютерная система управления.

2. Зарядный ток, интеллигентая (ый) Авто-набор всего три уровня: 500mA/1000мА/2000mA),2000mA фиксируется только для слот #4.

3. Многофункциональный ЖК-дисплей для зарядки: для хода зарядки 25% - 50% - 75% -100%, типы батарей: ni-mh 1,2 V, Li-Fe 3,2 V, Li-ion 3,7 V, li-Ion 3,80 V (IMR), емкость зарядки, напряжение и ток: 0.5A/1A/2A.

4. Автоматическое определение литий-ионных и никель-гидридных аккумуляторов и Ручная настройка режима зарядки для литий-ионных батарей LiFePO4 и 3,80 в (IMR)

5. Обновите для OV батареи. Он не будет заряжать аккумулятор 1,65-2,20 в (обновленный ток может быть обнаружен только)

6. Многофункциональная функция защиты от перезарядки и переразряда, короткого замыкания, полярности и т. д. Он может точно определить сломанные батареи с гораздо большей безопасностью.

7. Зарядка при постоянном напряжении и токе

Кнопка и ЖК-дисплей:

1. Кнопка режима (кнопка канала): Есть 4 независимых кнопки отдельно для каждого канала. В то время как источник питания подключен и аккумулятор вставлен, 1) Нажмите кнопку канала в 5S, чтобы изменить тип батареи. Он начнет зарядку через 5 секунд после того, как установка типа аккумулятора (3,2 V или 3,80 V), 1,2 никель-металл-гидридный аккумулятор с напряжением и 3,7 V литий-ионный аккумулятор может быть обнаружена автоматически, поэтому потребуется установка только в том случае, 3,2 V и 3,8 V батареи;

Примечание: тип батареи может быть выбран только перед запуском зарядки.

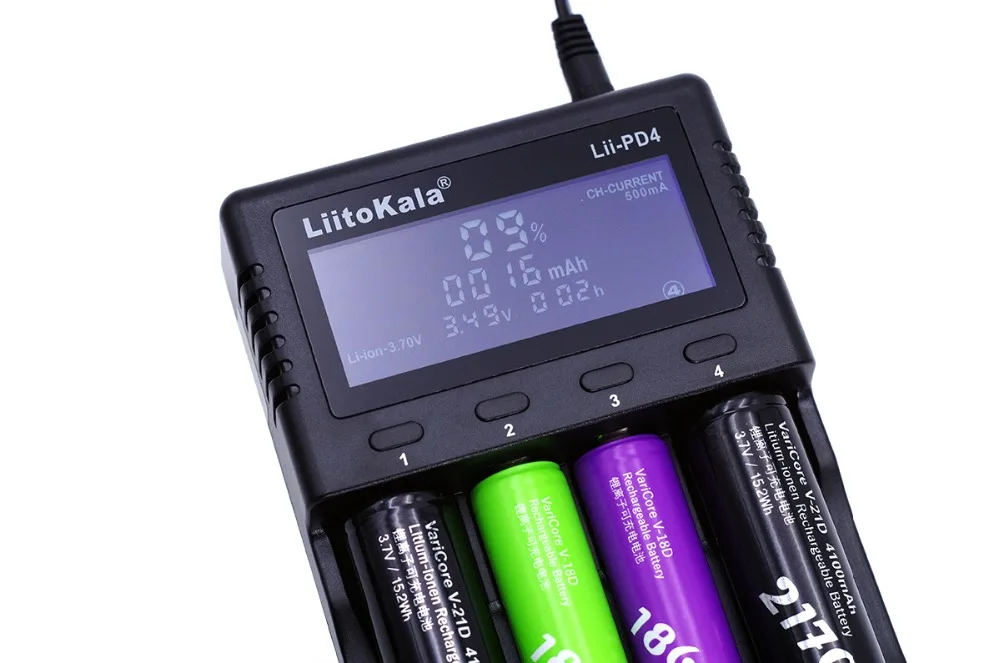

2. ЖК-дисплей: при подключении к источнику питания ЖК-светильник будет работать в течение 3 с: 1) Если аккумулятор не вставлен, ЖК-дисплей будет отображать «null» и будет выключен в течение 30 с 2) когда батарея вставлена и обнаружена, ЖК-дисплей покажет номер канала, в то время как изображение типа батареи" Литий-ионный аккумулятор 3,7 с v-образной горловиной и мигает о том, чтобы установить Тип батареи: этот момент в том случае, если Короткое нажатие на кнопка канала, он может установить тип батареи; В том случае, если не работает в течение 5 секунд, он начинает путем автоматического обнаружения (литий-ионный аккумулятор 3,7 V или никель-металл-гидридными), а затем процент зарядки изображение будет мигать определение начала зарядки. В то же время ЖК-дисплей также заряжает напряжение, емкость, время и ток. Когда зарядка завершается, она будет отображать «100%», в то время как она показывает «Конец» на ЖК-дисплее в правом нижнем углу.

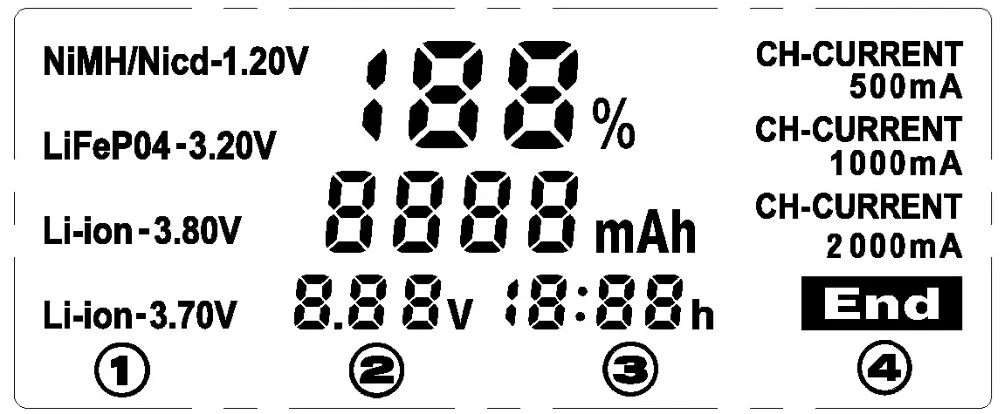

Графический ЖК-дисплей:
