Особенности:

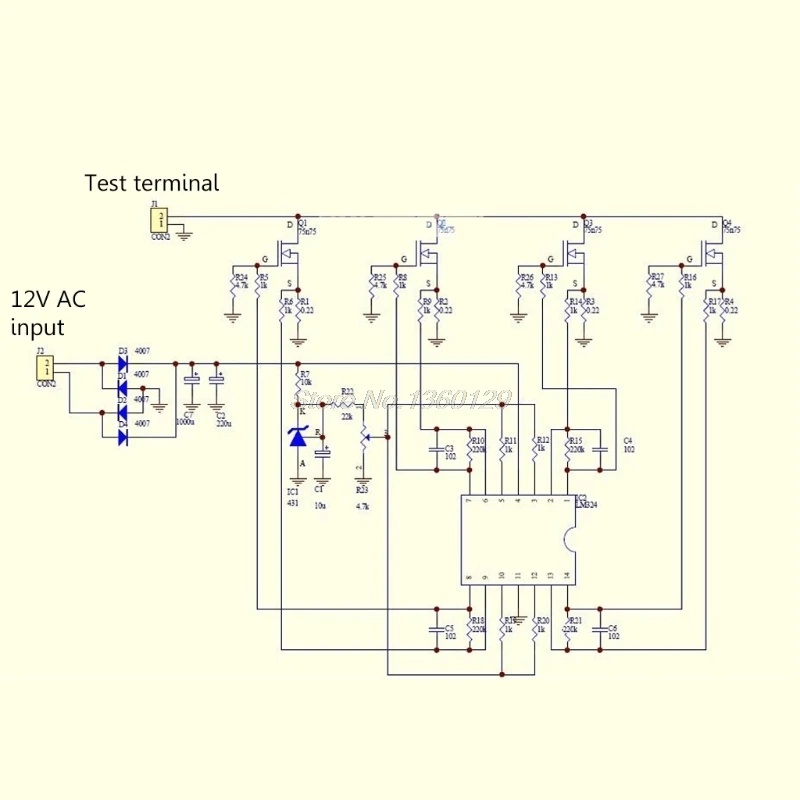

-Основная форма цепи TL431 для обеспечения эталонного напряжения, резистора чувствительности тока, усиления ошибок op amp вместе с трубкой MOS для формирования цепи постоянного тока. С 4 MOS трубкой с кулером процессора.
-С 12 В импульсным источником питания, выпрямитель не может подключаться.

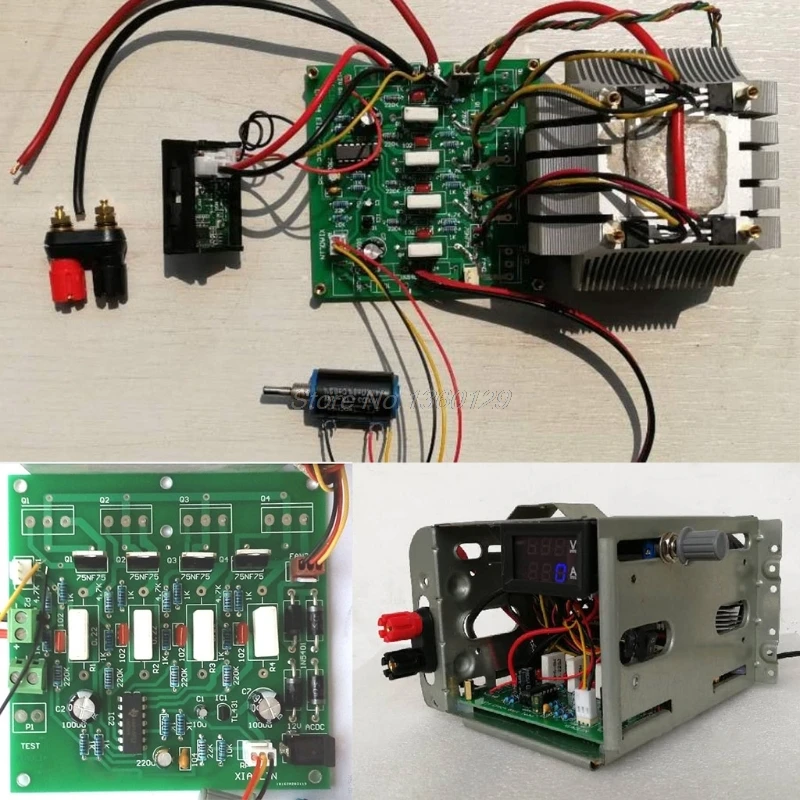

-Комплект, как показано на рисунке, не содержит двойной головки дисплея и радиатора.

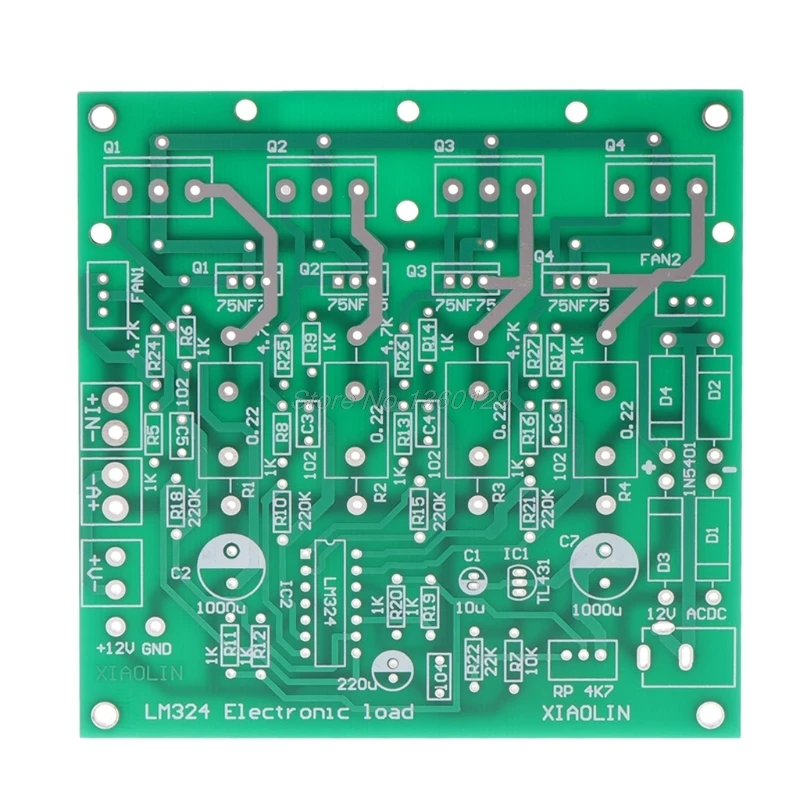

-Размер платы 10*10 см
-Устанавливается на-220 упаковок трубки, теплоотвод закреплен на доске, затем следующая прокладка термоизоляционной пленки, чтобы предотвратить короткое замыкание ниже до-247 прокладки.
Характеристики:
Входное напряжение: 0-15 в/0-72 в
Ток нагрузки: 0-10 А/0-2 А
Основная форма цепи-TL431, обеспечивающий эталонное напряжение, резистор чувства и усиление ошибки op amp.
Вместе с контуром постоянного тока MOS tube. Используется 4 MOS трубы.
Комплект содержит 4 110N8F6 110A 80В для упаковки до-220
Исходные параметры цепи: 75NF75 75 V 75A 150 W
Замена: модель 80NF70 IRF3205 HRF3250 IRF1010 IRF2807 IRF1405 047an08ao и так далее
Также доступен с IRF 250 260 и другими до-247 инкапсулированными трубами
Размер платы 10*10 см
Когда плата питается от источника питания 12 В, четыре выпрямителя могут быть отключены
Теплоотвод и 12 В DC отрицательный полюс не могут проводить с металлической оболочкой одновременно!
Когда плата подключена к цифровому двойному дисплею
Источник питания Красного провода счетчика подключен к тонкому черному проводу + 12 В без подключения к GND (нет доступа к току)!
A +-крупный ток и красная линия на головке измерителя V + напряжение на головке измерителя для проверки тонкой желтой линии
В тестовом входе. Подключите красные и черные контакты для проверки соединителя к тестируемому источнику питания.
Примечание:
Положительные и отрицательные полюсы испытанного источника питания не должны быть изменены, в противном случае это сгорит пробой MOS силовой транзистор!
Ручки открывают колпачки и затягивают их, чтобы их затянуть.
Силовая трубка покрыта тепловой смазкой и затягивается непосредственно на радиатор.
Необходимо подключить к радиатору после отладки питания! В противном случае или сжечь трубку!
В комплект входит:

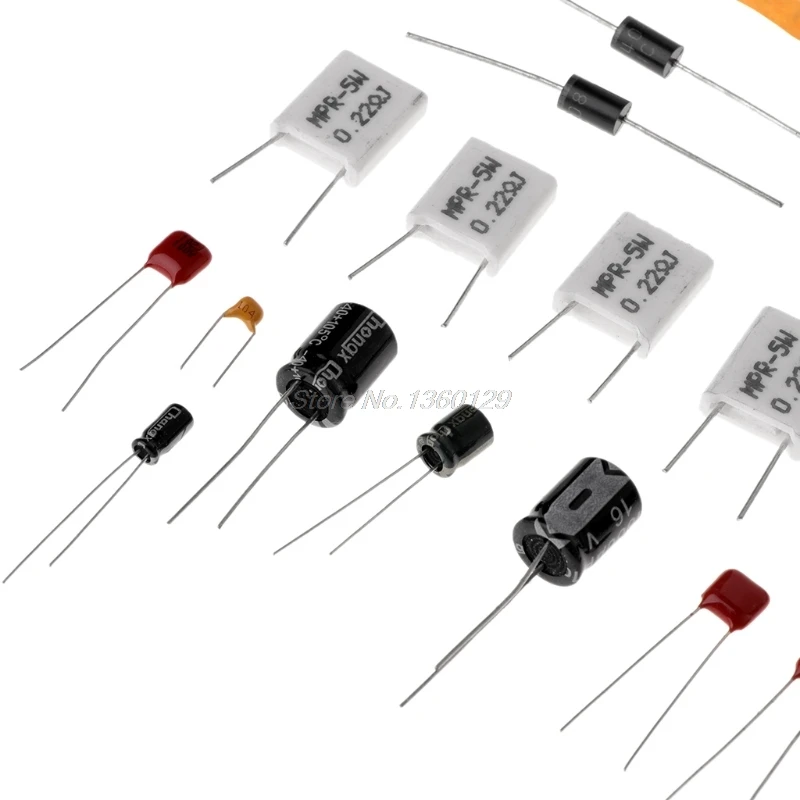

1 х простой электронный тестер нагрузки DIY Kit (не собранный)
