Электронный тестер нагрузки постоянного тока, 150 Вт, 10 А, K9FA

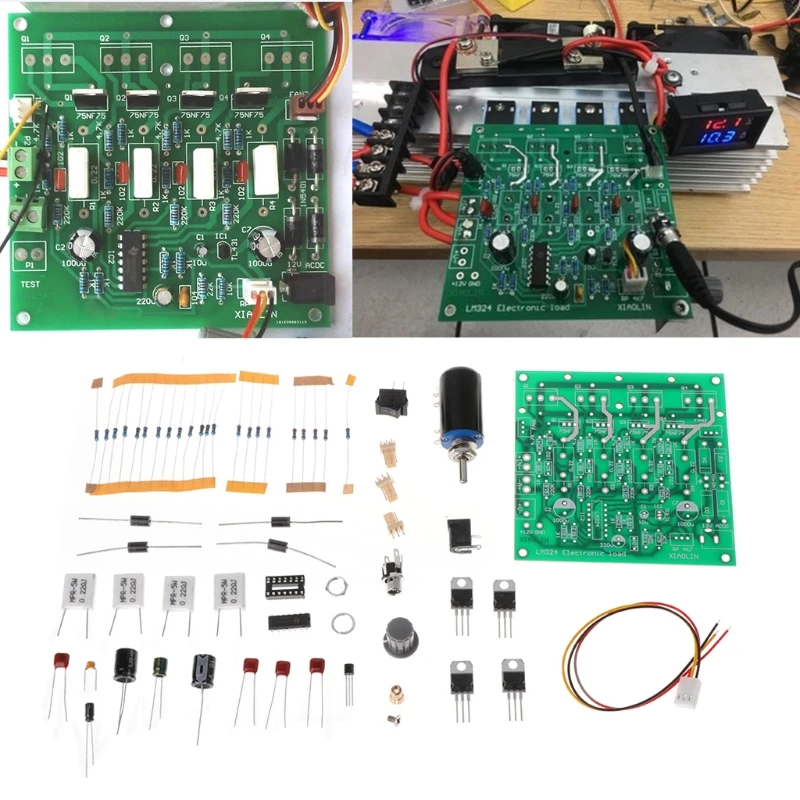

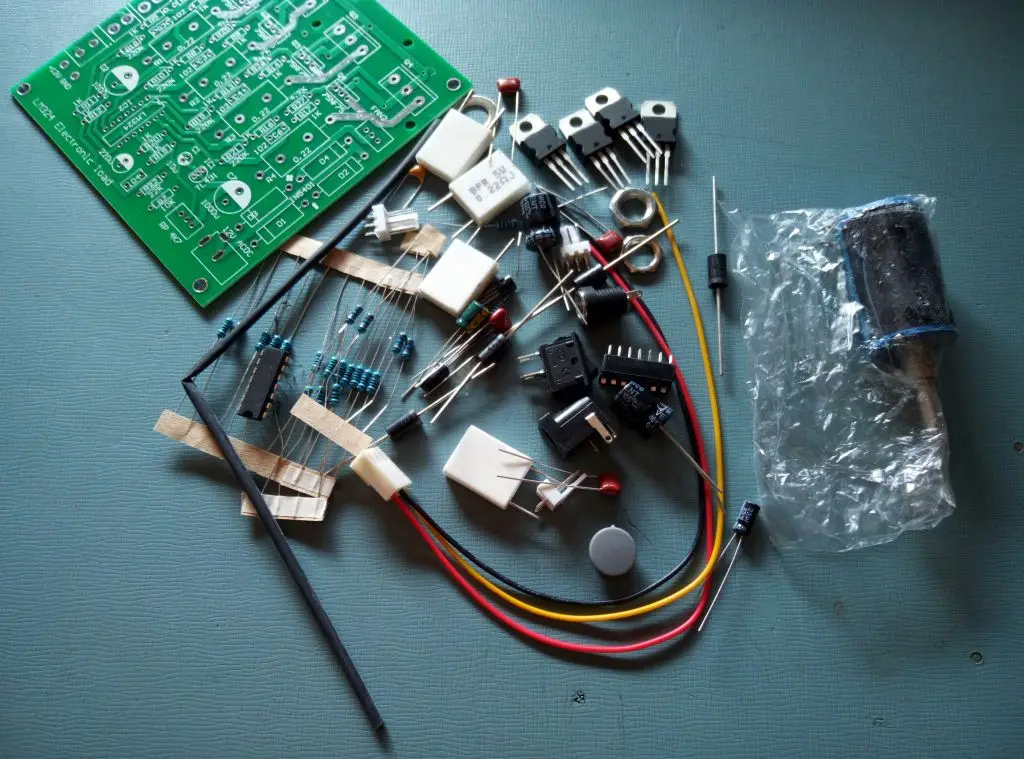

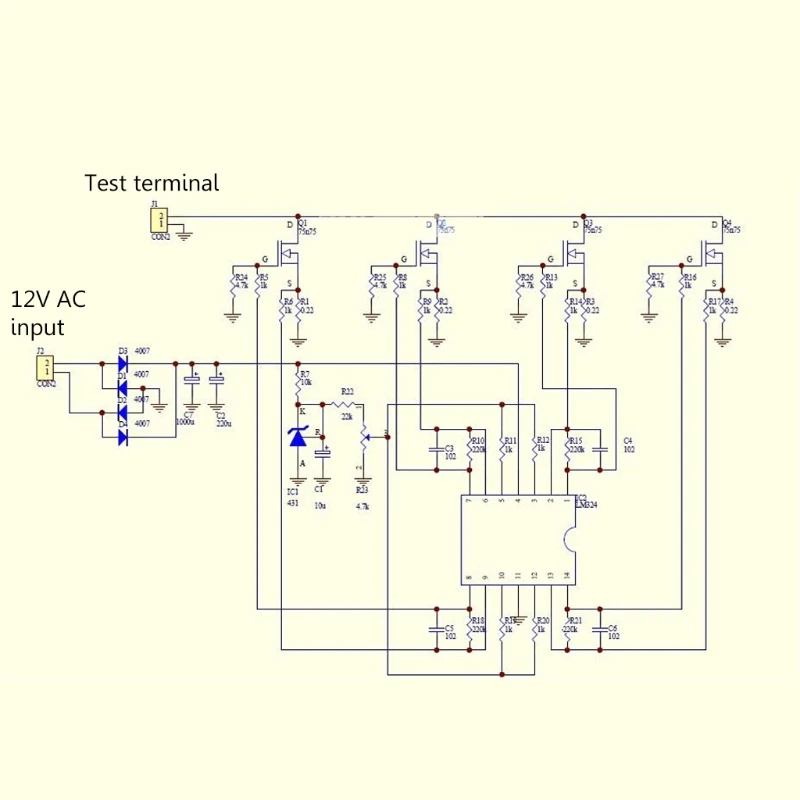

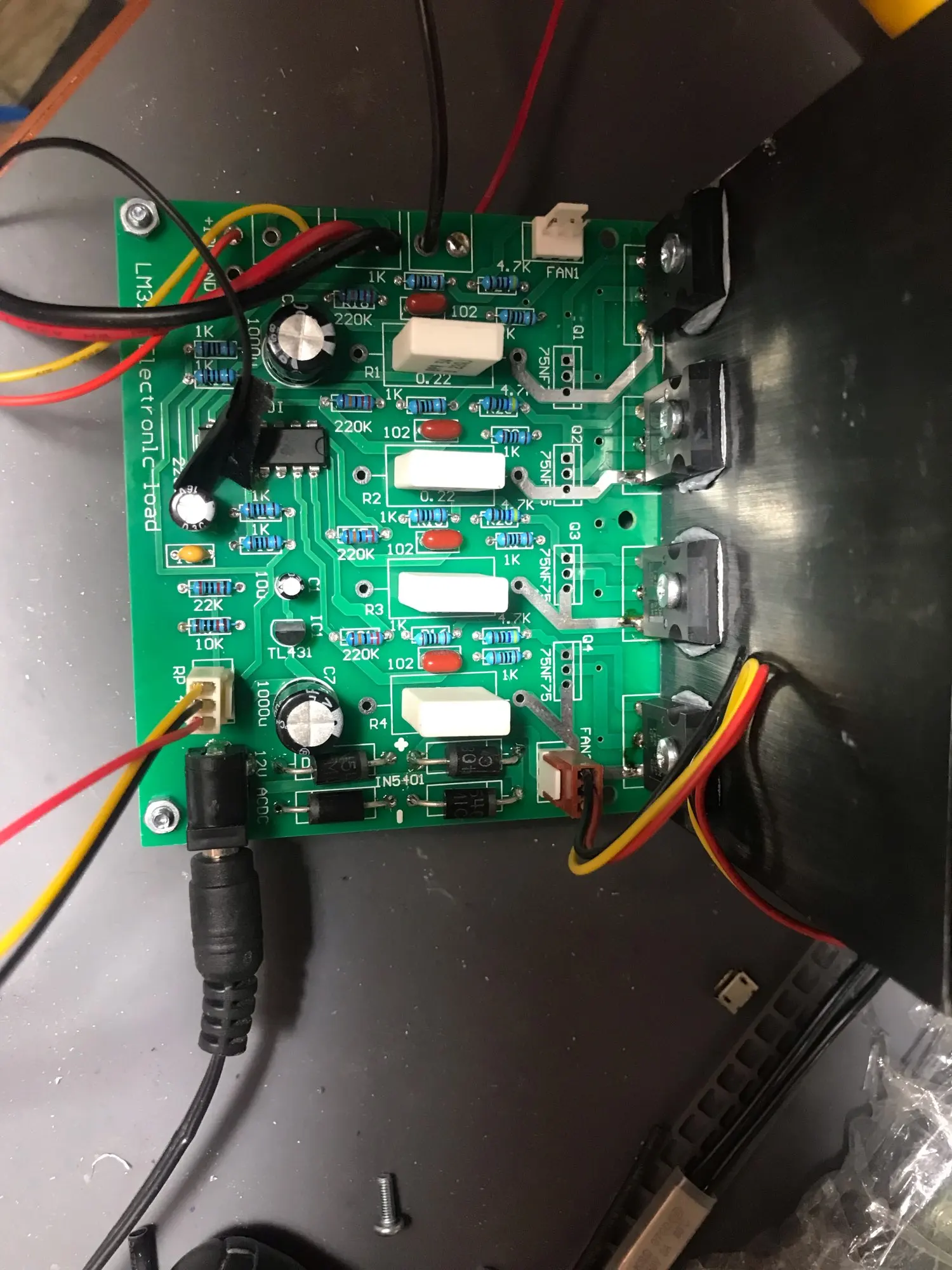

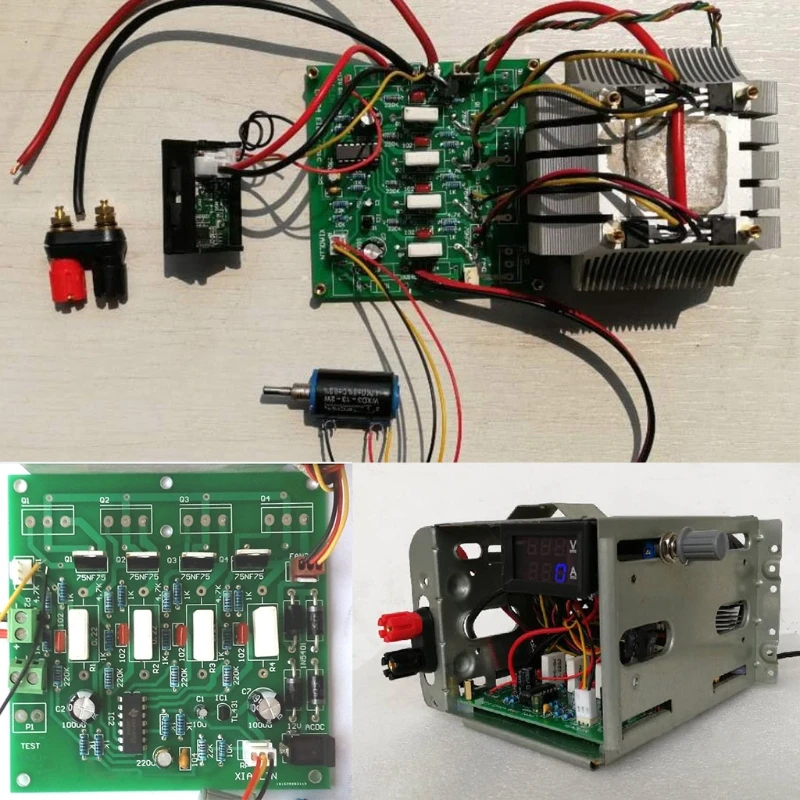

Особенности:-Основная форма цепи TL431 для обеспечения эталонного напряжения, резистора чувствительности тока, усиления ошибок op amp вместе с трубкой MOS для формирования цепи постоянного тока. С 4 MOS трубкой с кулером процессора.-С 12 В импульсным источником питания, выпрямитель не может подключаться.-Комплект, как показано на рисунке, не содержит двойной головки дисплея и радиатора.-Размер платы 10*10 см-Устанавливается на-220 посылка трубки, теплоотвод закреплен на доске, затем следующая прокладка термоизоляционная пленка, чтобы предотвратить короткое замыкание ниже до-247 прокладки.Характеристики:Входное напряжение: 0-15 в/0-72 вТок нагрузки: 0-10 А/0-2 АОсновная форма цепи-TL431, обеспечивающий эталонное напряжение, резистор чувства и усиление ошибки op amp.Вместе с контуром постоянного тока MOS tube. Используется 4 MOS трубы.Комплект содержит 4 110N8F6 110A 80V для К-220 посылкаИсходные параметры цепи: 75NF75 75V 75A 150WЗамена: модель 80NF70 IRF3205 HRF3250 IRF1010 IRF2807 IRF1405 047an08ao и так далееТакже доступен с IRF 250 260 и другими до-247 инкапсулированными трубамиРазмер платы 10*10 смКогда плата питается от источника питания 12 В, четыре выпрямителя могут быть отключеныРадиатор и 12 В постоянного тока отрицательные не могут проводить с металлической оболочкой одновременно!Когда плата подключена к цифровому двойному дисплеюИсточник питания Красного провода счетчика подключен к тонкому черному проводу + 12 В без подключения к GND (нет доступа к току)!A +-крупный ток и красная линия на головке измерителя V + напряжение на головке измерителя для проверки тонкой желтой линииВ тестовом входе. Подключите красные и черные контакты для проверки соединителя к тестируемому источнику питания.Примечание:Положительные и отрицательные полюсы испытанного источника питания не должны быть изменены, в противном случае это сгорит пробой MOS силовой транзистор!Открывайте и затягивайте их, чтобы затянуть.Силовая трубка покрыта тепловой смазкой и затягивается непосредственно на радиатор.Необходимо подключить к радиатору после отладки питания! В противном случае или сжечь трубку!Посылка включает в себя:1 х простой электронный тестер нагрузки DIY Kit (не собранный)
